人力拖拽式阻力训练健身器械结构设计

这款人力拖拽式阻力训练器械，主要面向户外体能训练、校园体育教学、专业运动队基础力量训练场景设计，可放置在草坪、塑胶训练场等平整户外场地使用，无需外接动力源，完全依靠训练者自身拉力与设备内置阻力结构形成对抗，完成核心力量、下肢爆发力、背部肌群的综合训练。

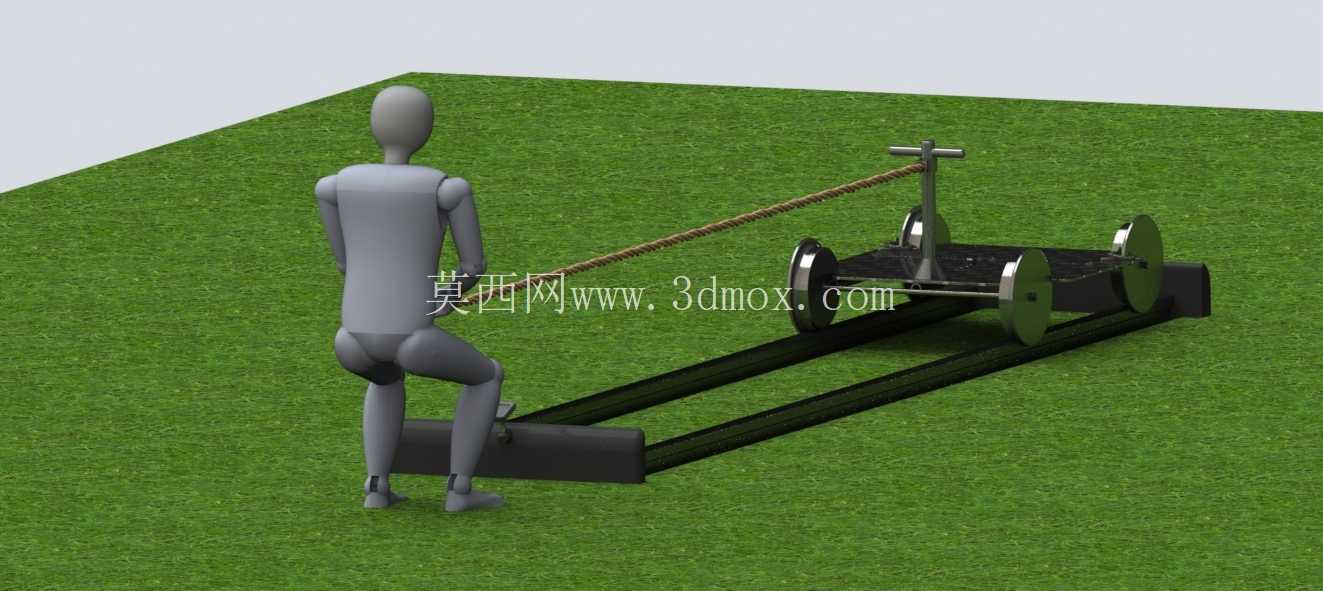

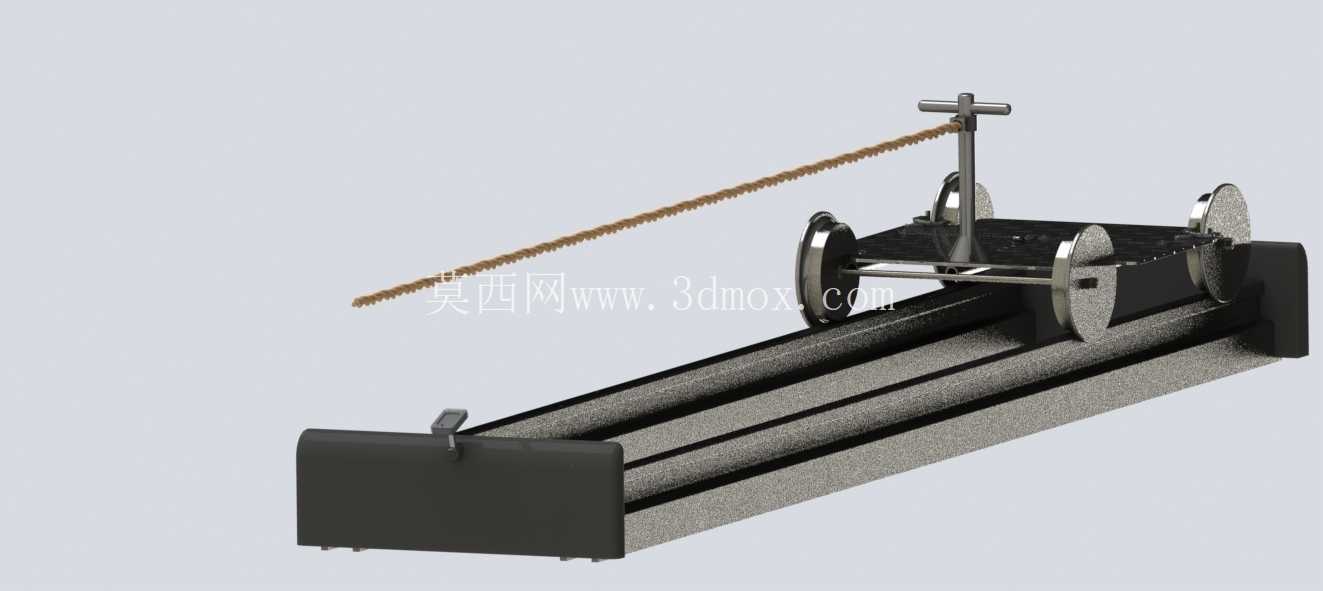

从功能特性来看，设备主体采用双平行长导轨作为承载基础，导轨末端设置有可调节的阻力加载模块，可根据训练者的力量水平调整阻力档位，适配不同训练阶段的负荷需求；前端配置带十字扶手的轮式承载小车，小车通过高强度编织拉绳与训练者端的脚踏固定座连接，训练时训练者双脚踩在脚踏座上，身体呈前倾拉拽姿态，双手可扶稳小车扶手保持身体平衡，通过反复拉拽带动小车沿导轨往复移动，完成拖拽类训练动作。轮组采用宽面实心橡胶轮，既可以在导轨上顺畅滚动，也能避免对户外场地地面造成压损，轮轴位置加装了自润滑轴套，长期高频使用下也不会出现卡滞、异响问题。

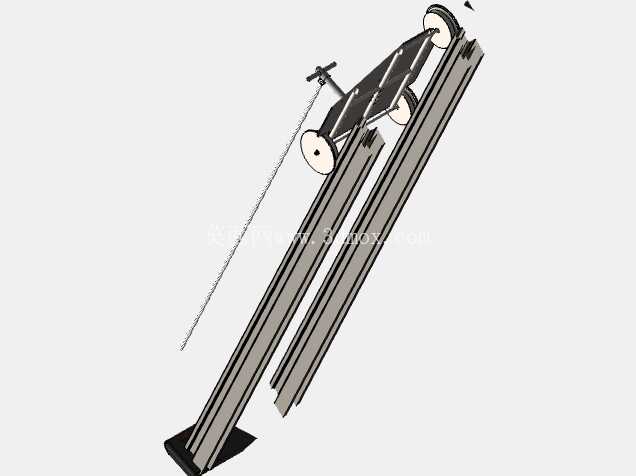

设计过程中优先考虑了训练动作的人体工学适配性，拉绳的固定点高度、导轨的离地间隙、脚踏座的倾斜角度都经过反复调整，确保训练者在做拉拽动作时，腰部、膝关节的受力角度处于安全区间，避免运动损伤。导轨采用矩形钢管焊接成型，整体刚性充足，训练过程中不会出现明显形变，两根导轨的平行度公差控制在0.5mm/m以内，保证小车移动时无偏磨、卡顿情况。小车的扶手高度设置在训练者站立时的髋部位置，方便不同身高的训练者抓握调整姿态，扶手表面包裹防滑橡胶套，出汗状态下也能保证抓握稳定性。

外形尺寸方面，设备整体长度控制在2.8m，宽度0.7m，导轨离地高度0.12m，整体占用空间较小，不需要专门的固定安装，放置在平整地面即可使用，移动时可通过前端的辅助滚轮单人推行转移，适合在不同训练场地之间调度。导轨底部设置有防滑橡胶垫，放置在草坪、塑胶地面时不会出现滑动移位，训练过程中设备整体稳定性充足，不需要额外打膨胀螺栓固定，对场地无破坏性。

结构细节上，拉绳采用高模量聚乙烯编织绳，破断拉力达到20kN，完全满足大强度训练的载荷要求，绳端与小车、脚踏座的连接位置都设置了万向旋转接头，避免拉绳在反复拉扯过程中出现拧扭打结，延长绳索使用寿命。阻力模块采用摩擦片式阻尼结构，阻尼调节旋钮设置在导轨末端外侧，训练者可在训练间隙快速调整阻力大小，不需要借助额外工具。脚踏座表面设置有防滑凸纹，训练者光脚或穿运动鞋踩踏都能保持足够摩擦力，不会出现打滑情况。

这款设备区别于传统的配重式力量训练器械，没有复杂的电气结构，整体维护成本极低，所有转动部位都采用免维护的自润滑轴承，日常使用只需要定期清理导轨表面的杂物、检查拉绳磨损情况即可，非常适合户外露天场地长期放置使用，也可作为高校机械设计课程中健身器材设计方向的教学参考案例，帮助学生理解人体工学与机械结构结合的设计思路。
