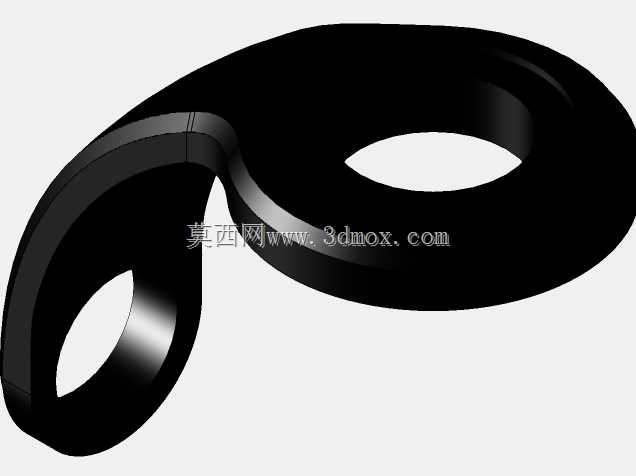

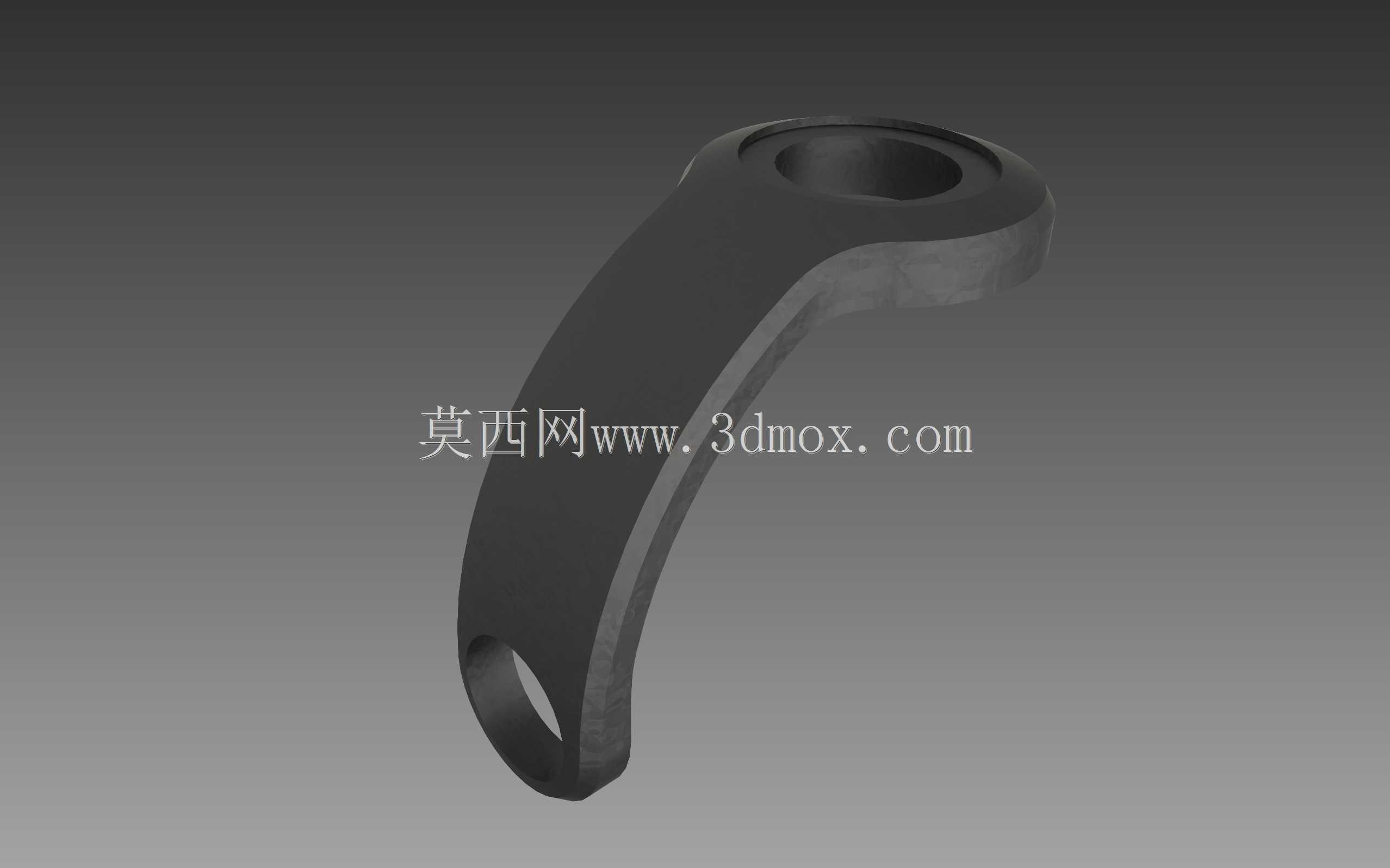

该弯臂环形连接构件属于设备铰接传动系统中的核心受力连接件,常见于起重设备的变幅机构、工程机械的连杆传动单元、自动化生产线的摆臂驱动组件中,主要承担两端铰接点之间的力传递与运动轨迹约束作用,在需要实现定角度摆动、拉力传导的机械结构中应用广泛。从结构功能来看,构件两端分别设置同轴度要求较高的环形铰接孔,一端孔径偏大,用于与设备固定端的铰接销轴配合,承担主要的支撑定位作用,孔内壁需满足较高的表面粗糙度要求,减少销轴转动过程中的磨损量,延长铰接副的使用寿命;另一端孔径偏小,用于与执行端的连杆或者驱动部件连接,配合锁紧销轴实现动力的传导,两端孔的中心距经过严格计算,匹配整套连杆机构的运动行程,避免运动过程中出现干涉卡滞问题。
中间的弯臂段采用变曲率流线型过渡设计,并非规则圆弧结构,而是根据受力仿真结果调整各截面的厚度与曲率半径,在铰接点连线的受力法线方向做了加厚处理,抵消构件受拉时产生的弯曲应力,避免应力集中导致的结构断裂。设计过程中优先考虑了安装边界的适配性,大端环形结构的外圆直径做了限位设计,安装时可卡入固定端的铰接座卡槽内,无需额外加装轴向定位套即可限制构件的轴向窜动,减少装配时的零件数量;小端环形结构的外圆做了倒角处理,方便装配时快速对准连杆端部的安装孔,降低现场装配的对位难度。弯臂的侧面与两端环形结构的端面保持平行,平面度公差控制在合理范围内,确保安装后构件不会出现偏斜,保证铰接转动时的受力均匀性。
从实际工况适配角度,该构件可承受持续的交变拉应力,弯臂的过渡曲面全部采用G1连续圆角处理,没有尖锐的棱角突变,在承受冲击载荷时不会出现应力集中点,适合在频繁启停、往复摆动的工况下使用。安装时需注意两端铰接孔的轴线平行度误差,若轴线偏斜会导致销轴与孔壁出现偏磨,大幅缩短构件的更换周期,因此设计时两端孔的端面都预留了加工基准面,方便机加工时一次装夹完成两端孔的镗削加工,保证孔位的位置精度。构件的整体厚度根据额定载荷做了匹配设计,在满足强度要求的前提下尽可能去除非受力区域的材料,弯臂的非受力侧面做了轻微的减薄处理,在不影响结构刚性的前提下降低整体重量,减少摆动过程中的惯性力,降低驱动端的负载。
在实际设备维护中,这类铰接连接件属于易损件,需要定期检查铰接孔的磨损量以及弯臂段是否出现微裂纹,该结构的外形设计预留了足够的检测空间,可直接通过肉眼或者探伤设备检测弯臂的应力集中区域,无需拆解整套连杆机构即可完成日常巡检工作。两端的铰接孔都设计了润滑脂加注的预留空间,可配合带油槽的销轴实现定期润滑,减少铰接副的摩擦阻力,降低运行过程中的异响与磨损。
