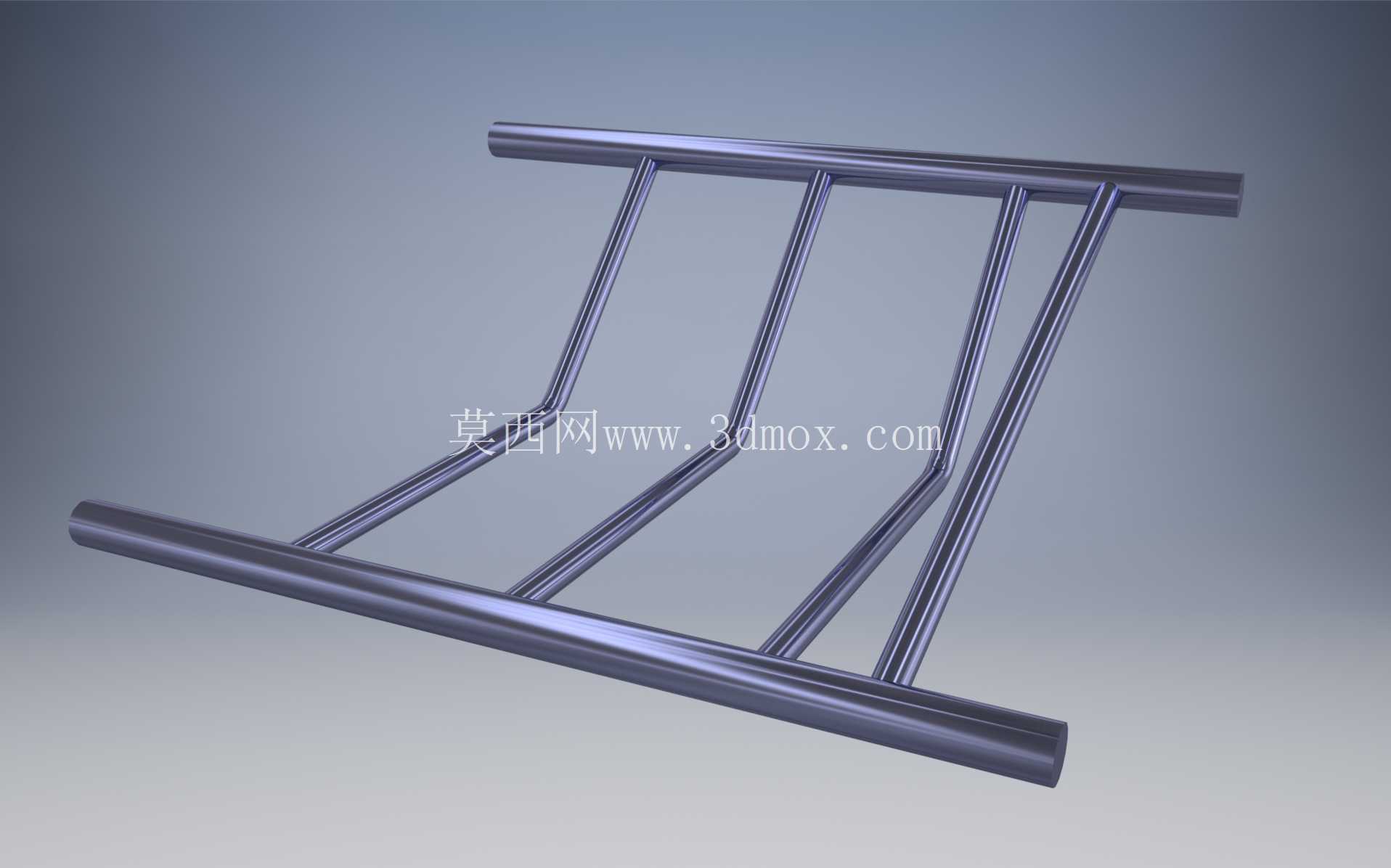

斜撑式双横置圆管连接防护栏结构

该结构属于典型的管材拼接式防护支撑构件，在工业现场的应用场景覆盖多类作业区域：在自动化生产线的工位侧边，这类构件可作为人员误入危险区域的物理阻隔，避免操作人员肢体靠近运转的传动部件；在中小型设备的操作平台周边，可作为临边防护的受力杆件，搭配防护网或挡板形成完整的防护围挡；在物料输送线的转弯段旁，也可作为导向防护架，防止输送过程中物料偏移掉落至设备运转区域。从实际用途来看，这类双横管搭配斜向撑杆的结构，相比单根横管的防护结构抗侧向冲击能力更强，当受到人员意外倚靠或是小型物件的碰撞时，斜撑杆可将横向受力分解为沿管材轴向的分力，充分利用圆管轴向受力性能优异的特性，降低结构受冲击变形的概率。

从功能特性上分析，该结构全部采用等径圆管拼接成型，无额外的冲压板材或异形铸件，所有连接节点均为管材相贯线焊接结构，整体没有突出的尖锐棱角，在人员接触频繁的区域使用时可降低磕碰伤害风险。上下两根平行布置的横管作为主要的受力承载梁，横向跨度可根据实际安装区域的宽度调整管材长度，中间均匀布置的斜向撑杆并非垂直于横管设置，而是采用倾斜角度排布，这种排布方式一方面可减少垂直撑杆在受侧向力时的焊缝剪切应力，另一方面可在同等撑杆数量的前提下，提升结构整体的抗扭性能，当防护栏某一点受到集中冲击力时，力可通过斜撑快速传递到上下两根横管的整段长度上，避免局部受力过大导致焊缝开裂。

设计思路上，该结构优先考虑了加工便捷性与受力合理性的平衡：所有管材选用同一规格的圆形截面金属管，无需准备多种规格的原材料，下料时仅需调整每段斜撑的切割长度与端部相贯线角度，无需额外制作复杂的冲压模具，适合小批量定制化的现场加工需求。相贯线切割的精度控制在1mm以内即可满足焊接要求，焊接完成后对焊缝进行打磨抛光，后续可根据使用场景做镀锌、喷塑或是喷漆的表面处理，适配不同工况的防腐需求。结构没有设计多余的装饰性部件，所有杆件均参与受力，整体重量相比同尺寸的方管焊接结构更轻，同时圆管的风阻更小，在有通风要求的车间或是户外临时防护场景下使用时，不会因气流作用产生额外的结构载荷。

关于外形尺寸与安装边界，该结构的上下横管中心距可根据防护高度需求调整，常规工业防护使用时中心距控制在300-400mm区间即可满足成年人倚靠时的受力支撑需求，斜撑杆的排布间距控制在200-300mm之间，可避免出现人员肢体可直接穿过的间隙，满足安全防护的间隙规范要求。安装时上下横管的两端可预先焊接安装法兰板，通过膨胀螺栓与地面或是设备机架固定，也可直接将横管端部插入预先固定在安装面的套管内，实现快速拆装。需要注意的是，安装时需保证上下横管的平行度误差控制在2mm/m以内，避免斜撑杆安装时出现强制装配的内应力，长期使用过程中若出现局部管材变形，可单独切割更换对应的撑杆段，无需整体更换整个防护结构，降低后期维护成本。在实际建模过程中，这类管材结构需要重点关注相贯线的拟合精度，避免出现管材之间的干涉或是焊缝间隙过大的问题，确保后续加工时的下料尺寸可直接用于生产，无需二次修整。
