双翘街头滑板运动器材三维结构设计

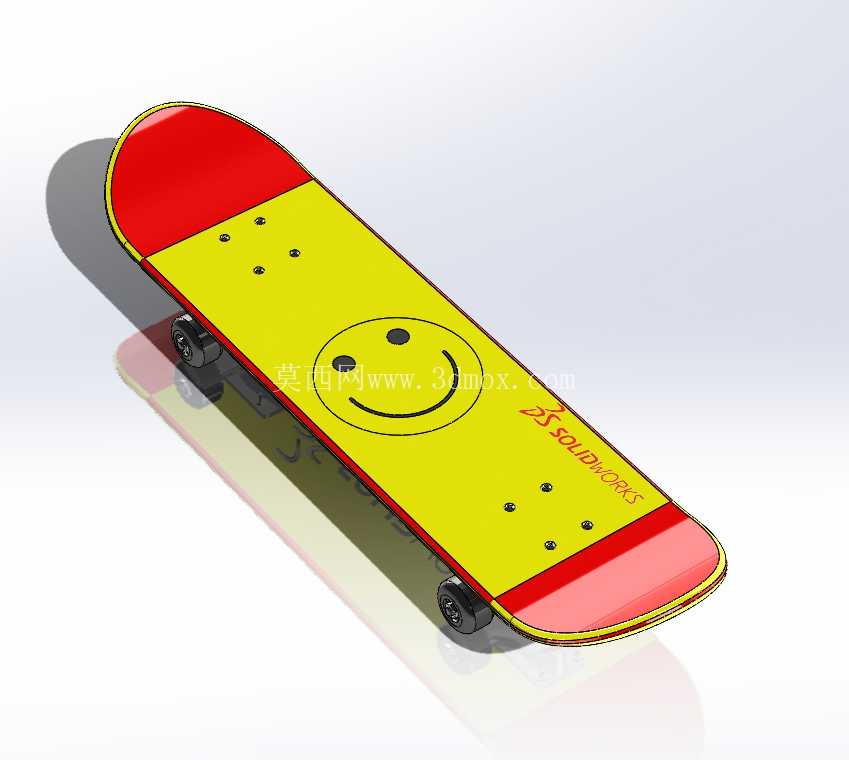

　　板面主体采用层压复合结构的设计思路，建模时预留了七层结构的分层装配边界，每层厚度按照常规运动滑板的受力分布设置，靠近上下表面的两层采用更高强度的材质参数设定，中间层兼顾韧性与轻量化，整体板面长度控制在80厘米区间，宽度设置为20厘米，这个尺寸边界既能够满足成年使用者的双脚站位需求，在做转板、翻板动作时也不会因为板身过宽导致动作滞涩，同时板身边缘做了圆弧过渡处理，避免棱角磕碰造成的使用损伤。轮组部分的设计充分考虑了滑行时的减震与转向需求，四个轮子分别通过独立支架与板面连接，支架的安装孔位严格按照行业通用的桥钉孔距设置，孔位间距控制在标准的5.5厘米区间，能够适配市面上绝大多数通用滑板支架的替换安装，不需要额外打孔修改。这款双翘滑板的三维结构设计，首先围绕街头滑行、日常通勤代步、基础技巧练习三类核心应用场景展开，在建模阶段就充分考虑了不同使用场景下的结构受力与使用边界。从实际使用需求出发，滑板整体采用对称双翘外形设计，板头板尾均设置向上翘起的弧形结构，翘起角度控制在15-18度区间，这个角度区间既能够满足Ollie、带板起跳等基础街式技巧的动作触发需求，又不会因为翘度过高导致日常滑行时脚位放置不适，适配不同脚型使用者的站位习惯。

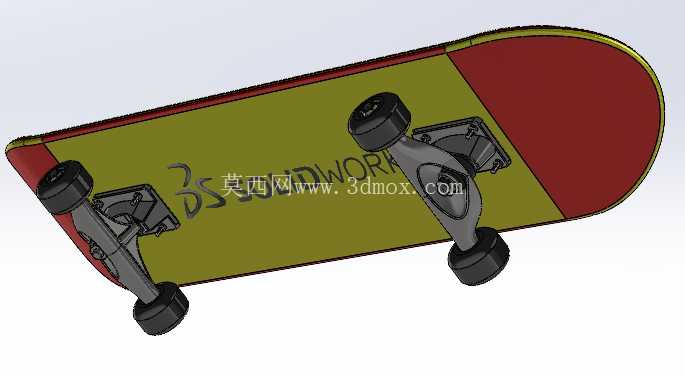

　　轮子采用高弹性聚氨酯材质的参数设定，直径设置为54毫米，宽度35毫米，这个尺寸的轮子在柏油路面、水泥路面、滑板场光滑地面都能保持稳定的滑行状态，既不会因为轮径过小导致小石子卡轮，也不会因为轮径过大影响板身的离地高度，板底离地间隙控制在7厘米左右，做动作时不会出现板底蹭地的情况。转向桥部分的建模预留了PU减震垫的安装位，减震垫的硬度参数按照街式滑行的常用设定匹配，既能够保证转向时的灵活度，又不会因为过软导致高速滑行时出现板面晃动。板面的脚窝位置做了微凹的曲面设计，凹陷深度控制在0.8厘米，这个深度能够在滑行时给脚部提供足够的限位支撑，做动作时脚部不容易脱板，同时又不会因为凹陷过深导致长时间滑行脚部疲劳。

　　板头板尾的翘起长度设置为对称的10厘米，两端的翘起弧度保持一致，使用者不需要刻意区分板头板尾，正反脚使用都能获得一致的脚感。在建模过程中，所有装配部件都设置了合理的安装间隙，轮轴与支架之间预留了0.2毫米的转动间隙，保证轮子转动顺畅无卡滞，桥钉与板面安装孔之间预留了0.1毫米的装配余量，方便组装时的紧固件安装，同时不会因为间隙过大导致使用时出现部件松动。板面的上下表面都预留了砂纸粘贴的平面区域，边缘的圆弧过渡区域也做了贴合处理，保证砂纸粘贴后不会出现边缘起翘的问题。

　　从结构受力角度分析，板面的中间站位区域做了轻微的加厚处理，厚度比板头板尾区域多0.5毫米，能够承受使用者起跳落地时的瞬间冲击力，按照常规使用场景测算，整体结构能够承受最大150公斤的瞬时载荷，满足绝大多数成年使用者的体重需求。轮组的轴承安装位严格按照通用608轴承的尺寸设置，内孔8毫米，外径22毫米，宽度7毫米，能够直接适配市面上通用的滑板轴承，不需要定制特殊规格的配件，降低后期维护替换的成本。支架的主桥钉位置设置了可调节的结构空间，使用者可以根据自己的滑行习惯调整桥的松紧度，偏向灵活转向或者稳定滑行都能通过紧固件的松紧调整实现。整体模型的所有部件都做了可拆分的装配设计，板面、支架、轮子、轴承、紧固件都可以单独拆分替换，符合实际滑板产品的装配逻辑，在做结构验证或者衍生设计时，可以直接针对单个部件进行修改调整，不需要重构整体模型。比如针对儿童使用场景，可以直接调整板面的长度宽度参数，缩小整体尺寸，针对速降场景，可以更换更大直径的轮子、调整支架的角度参数，不需要重新搭建基础结构。
