搭载激光雷达的自主导航无人教学载具

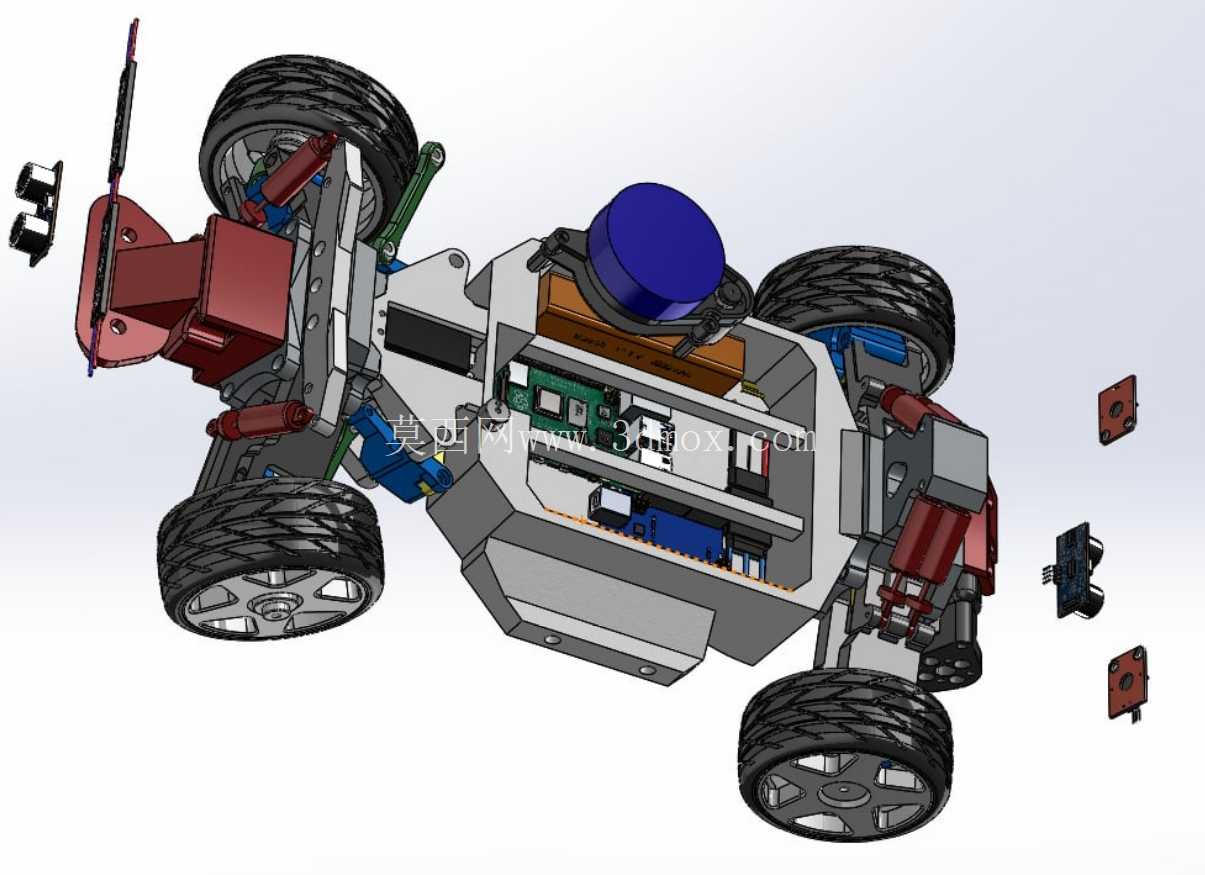

这款自主导航载具的设计初衷，是面向高校机器人工程、车辆工程专业的实践教学场景，填补入门级自动驾驶教学硬件在小型化、易拆解层面的市场空白。不同于商用无人车的封闭集成设计，该载具所有结构件均做了模块化拆分，学生可通过拆装快速理解无人车的机械布局逻辑，无需复杂工具即可完成传感器位置调整、底盘结构拆解等实训操作，适配本科阶段自动驾驶原理、机器人操作系统应用等课程的实操需求。

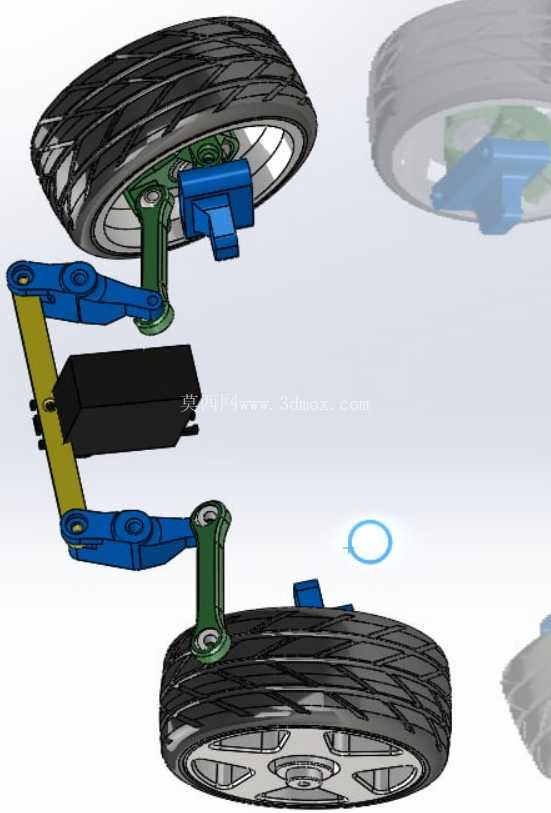

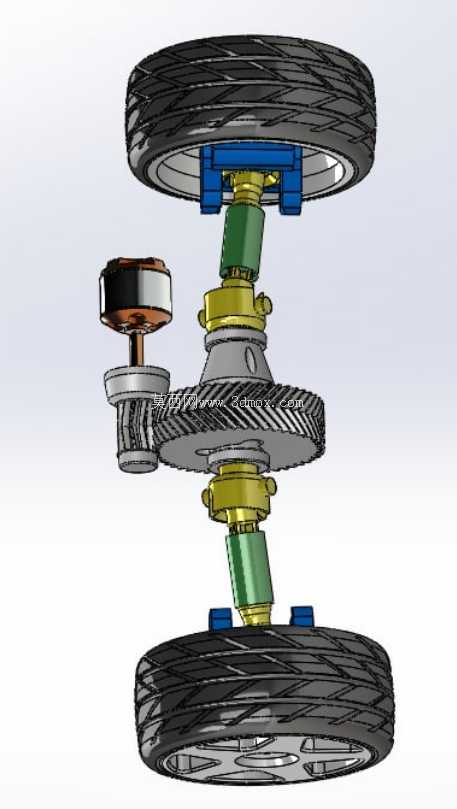

从实际用途来看，该载具可完成固定路径巡航、障碍物规避、自动泊车入库三类核心教学演示动作，顶部搭载的激光雷达可实现360度范围内的环境点云采集，配合前置的双目感知模块，可完成0.1米至5米范围内的障碍物识别与距离测算，满足室内教学场地的演示需求。载具底盘采用后轮驱动、前轮转向的布局，转向舵机的转动角度设置为正负35度，最小转弯半径控制在0.8米，适配普通实验室的场地尺寸，无需占用过大的实训空间即可完成全流程功能演示。

功能设计层面，载具的控制层预留了标准的ROS系统接口，学生可直接基于开源框架编写路径规划、自动泊车的算法代码，无需额外做硬件驱动层的适配工作。车顶的激光雷达安装座设计了可调节高度的滑轨结构，可根据实训需求调整雷达的安装高度，适配不同的感知算法测试场景；车身侧面预留了拓展安装位，可额外加装超声波雷达、视觉摄像头等传感器，满足进阶实训的拓展需求。动力系统采用低压直流驱动，额定工作电压12V，满载运行速度最高为1.2m/s，运行过程中无高压风险，适配教学场景的安全要求。

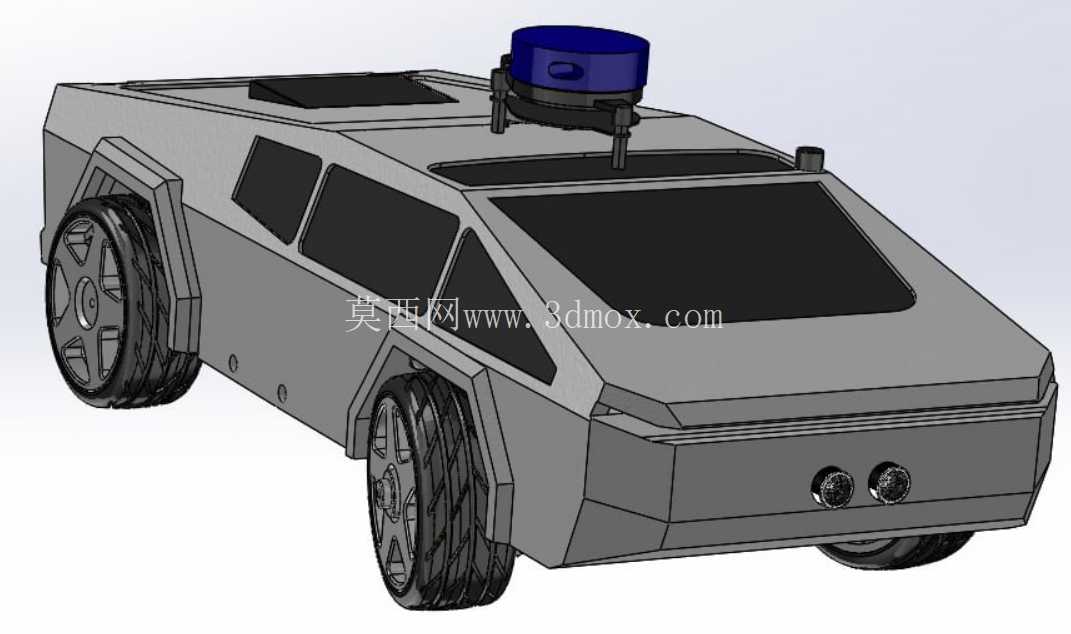

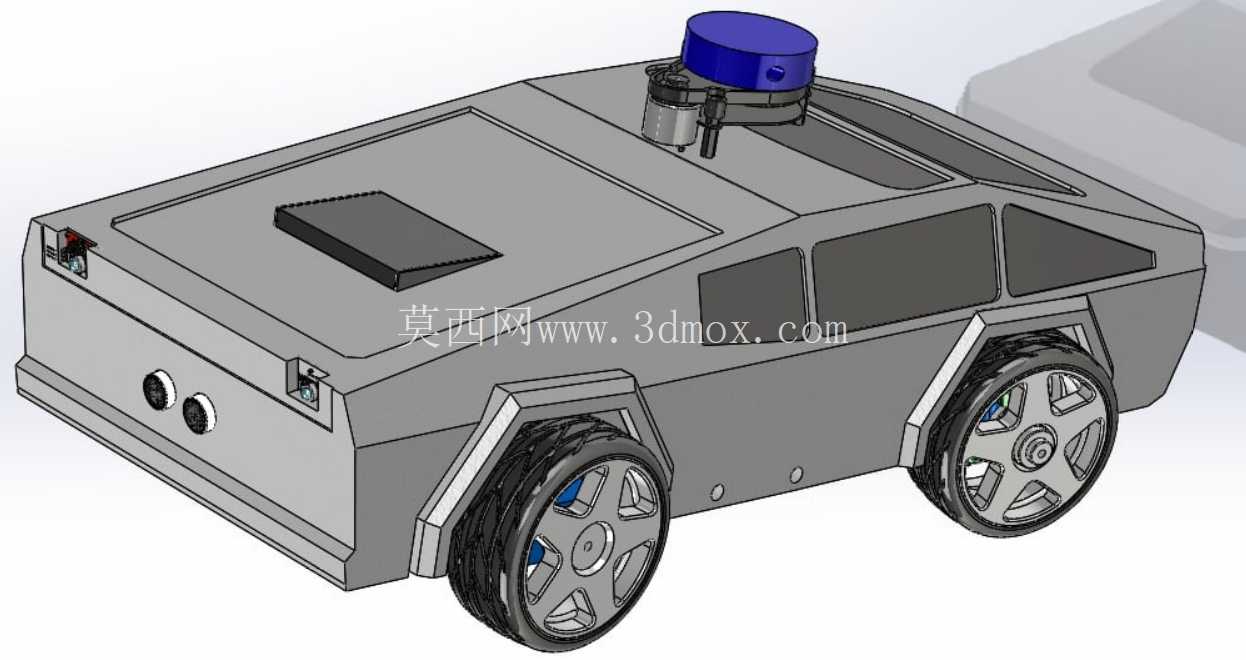

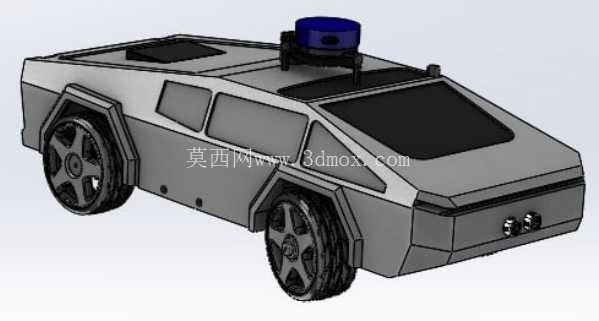

外形设计上，载具采用棱角分明的硬派造型，车身外壳做了等壁厚设计，壁厚统一为2mm，既保证了外壳的结构强度，也降低了3D打印或者小批量加工的工艺难度。车身整体长度为320mm，宽度为180mm，高度为120mm，不含电池的整体重量控制在1.8kg，单人即可轻松搬运转移。车轮采用橡胶材质胎面搭配塑料轮毂的结构，胎面做了防滑纹理设计，在实验室的瓷砖、环氧地坪地面均可获得足够的抓地力，避免运行过程中出现打滑影响定位精度。

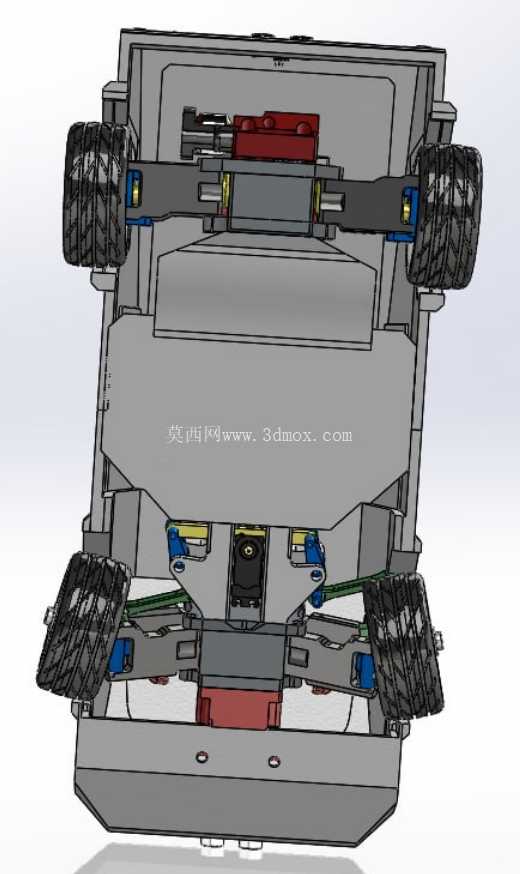

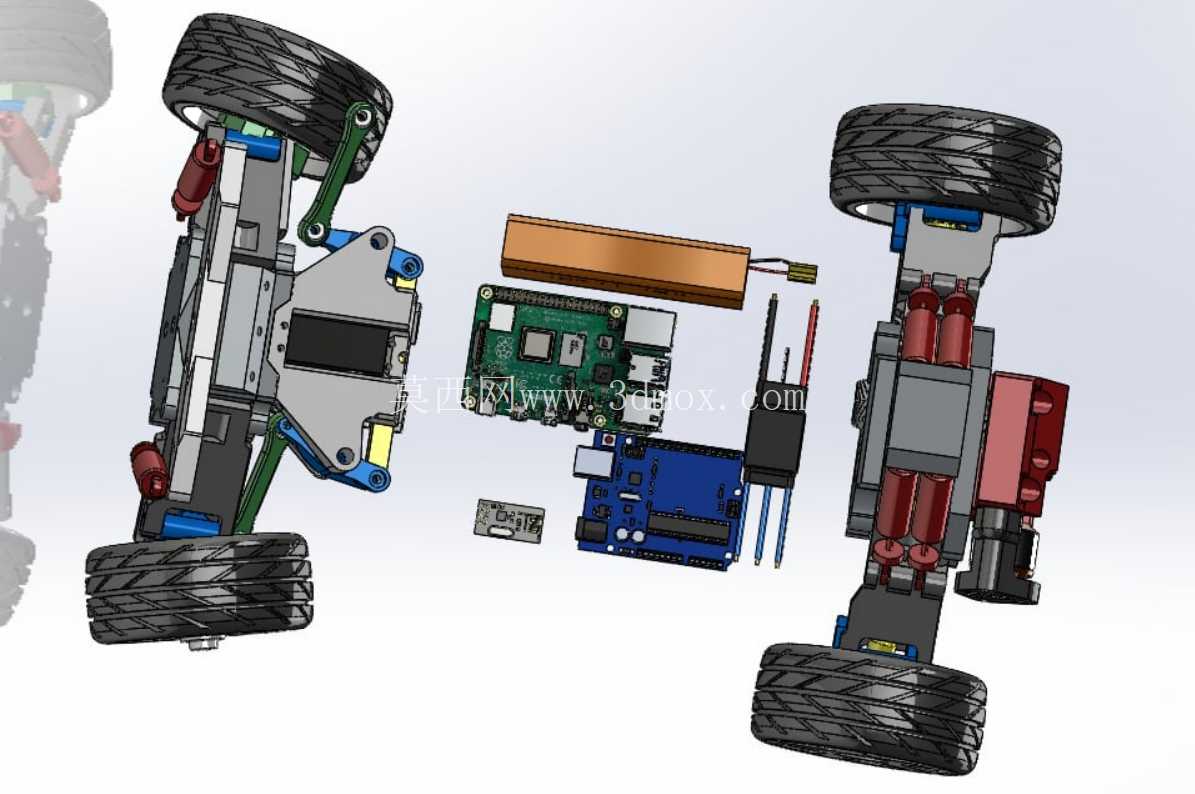

安装边界层面，载具的底盘采用层叠式布局，最下层为电池仓与驱动电机安装位，中间层为控制板与舵机安装层，上层为传感器拓展层，各层之间采用铜柱支撑固定，层间距预留了15mm的走线空间，所有线束均可通过车身内部的走线槽排布，避免线束外露影响运行或者教学演示。激光雷达的安装位置距离车身顶部的高度为45mm，雷达旋转平面无任何结构遮挡，保证点云采集的完整性；前置的双目传感器安装高度为80mm，与地面保持足够的距离，避免地面反光对视觉识别造成干扰。车身前后均预留了标准的M3安装孔位，可根据实训需求加装防撞条、载货平台等附加结构，拓展载具的应用场景。

在结构细节处理上，车轮与轮拱之间预留了8mm的间隙，转向过程中不会出现轮胎与车身剐蹭的问题；车门位置的造型仅做外观演示，未设计可开启结构，减少不必要的活动部件，降低载具的维护成本。车身顶部的黑色区域为传感器安装基准面，平面度控制在0.1mm以内，保证激光雷达、摄像头等传感器的安装精度，避免因安装面不平导致感知数据出现偏差。底盘的电池仓设计了快拆结构，更换电池无需拆解整个车身，仅需打开底部的仓盖即可完成电池更换，提升实训过程中的操作效率。
