环形支撑式传感检测承载架结构

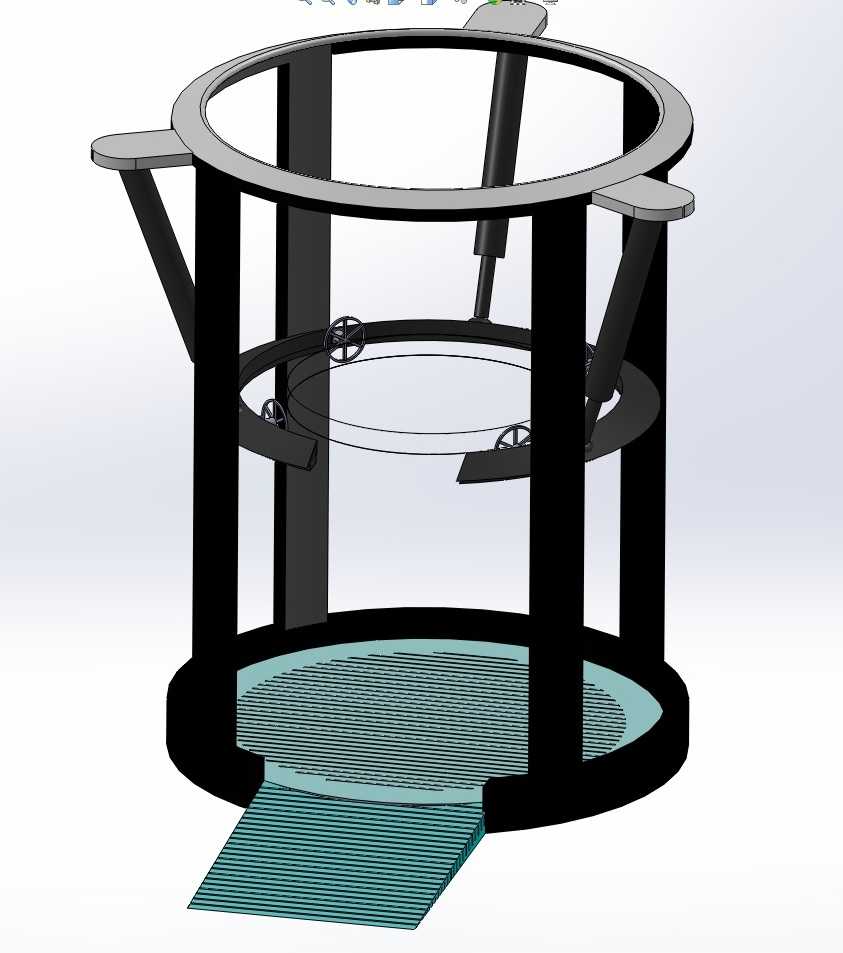

　　这套立式环形承载架结构，主要面向工业现场多维度参数检测场景设计，可适配冶金、建材、散料输送等行业的在线检测工位，作为传感检测单元的安装承载基体使用。从实际工况适配角度出发，结构整体采用上下同轴环形框架作为主体受力基础，底部环形基座预留了连续的格栅式承托面，可直接承接通过的散状物料，基座前端延伸出倾斜导料板，能够让检测完成的物料顺着板面自然滑落至下游输送环节，避免物料在架体内部堆积残留，影响后续检测精度。上部环形顶圈作为主要的安装基准面，沿周向均匀布置了三个带平面的支撑耳座，每个耳座下方通过斜向支撑肋与中部环形安装层连接，形成稳定的三角受力结构，可承受检测单元运行时的微振动载荷，避免架体长期使用出现形变偏移。

　　中部环形安装层沿周向预留了多组可调式安装位，可根据实际检测需求固定不同类型的检测传感元件，安装位预留了长槽调节空间，允许传感元件沿径向调整位置，适配不同粒径、不同通过速度的物料检测需求。顶圈与中部安装层之间设置了三组竖向支撑立柱，将上下两层环形结构刚性连接为整体，同时在其中一组支撑立柱旁布置了斜向可调压杆，可对顶圈上方搭载的附属防护单元进行角度调节，避免现场落尘、落料直接砸损检测元件。设计过程中优先考虑了安装边界的适配性，整体架体外径控制在常规输送溜槽的适配范围内，底部基座的安装孔位可直接与现有输送线的机架法兰对接，不需要对现有产线进行大规模改造，降低现场安装的改造成本。架体底部格栅承托面的开孔率经过反复校核，

　　既能够保证物料顺利通过，又可以避免大粒径物料卡滞在格栅缝隙中，格栅条采用等间距平行布置，方向与导料板的倾斜方向保持一致，减少物料滑落时的阻力。从受力传递路径来看，上部检测单元的载荷通过支撑耳座传递给斜向支撑肋，再分散到中部环形层与竖向立柱，最终全部传导至底部基座，整个受力路径没有应力集中的突变节点，长期受交变载荷作用下也不会出现焊缝开裂、结构变形的问题。考虑到现场维护的便利性，所有安装位的紧固件都采用外露式设计，维护人员不需要拆解架体主体结构，就可以直接完成传感元件的更换、位置调整以及日常清洁工作，导料板与底部基座采用可拆卸连接方式，当导料板出现磨损时，可以单独更换配件，不需要整体更换架体，降低后期维护成本。架体的竖向高度经过优化，

　　既能够保证传感元件有足够的检测距离，又不会让整体结构过高导致重心上移，提升架体安装后的稳定性，即使在现场有设备振动的工况下，也不会出现架体晃动影响检测精度的情况。中部环形层的安装位除了固定检测传感元件之外，还可以根据需求加装吹扫、清洁组件，对格栅承托面进行实时清理，避免细粉料粘附在格栅上堵塞开孔，影响物料正常通过。
