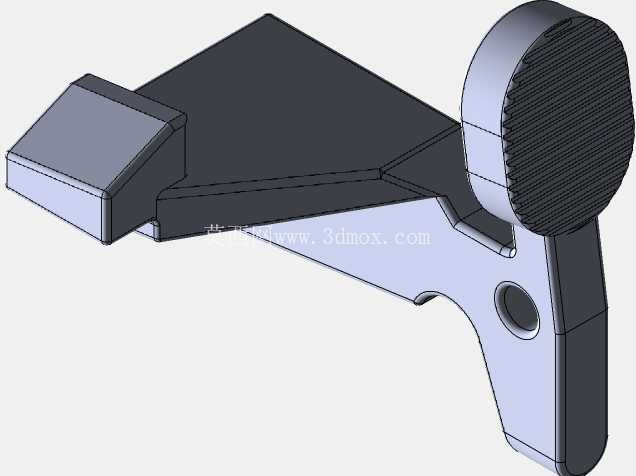

杠杆式螺栓保持门锁开启状态结构件

在各类需要频繁启闭、且要求闭合后具备可靠保持力的舱门、检修门、小型设备防护门场景中，这类杠杆式螺栓保持门锁是兼顾操作便捷性与锁紧可靠性的典型结构方案。不同于普通转舌锁或搭扣锁，该结构依靠自身杠杆放大操作力，仅需单指按压带防滑纹理的操作端，即可带动锁舌端完成解锁动作，松开后依靠配套的复位弹性件即可自动回位完成锁止，在狭小安装空间内无需额外预留大角度操作空间，尤其适合设备侧装检修门、小型机柜侧门、工装夹具防护挡板这类操作空间受限的应用场景。

从功能特性来看，该结构的核心作用是通过螺栓固定方式安装在门体侧边，锁舌端在锁止状态下卡入门框对应开设的卡槽内，承受门体受振动、外力冲击产生的脱开力，操作端的密集滚花设计完全从实际操作需求出发，即便操作人员佩戴薄型劳保手套，也能提供足够的摩擦力避免按压打滑，不会出现操作滑脱的问题。结构上采用一体化杠杆设计，中部的铰接孔作为整个结构的旋转支点，锁舌端到支点的力臂长度短于操作端到支点的力臂长度，按照杠杆力矩平衡原理，操作人员在操作端施加较小的按压力，即可在锁舌端获得数倍的推出力，即便锁舌与卡槽之间存在少量卡滞、或者门框卡槽存在轻微加工误差，也能顺利完成解锁动作，降低了对门框配合件的加工精度要求。

设计思路上，整个零件没有多余的装饰性结构，所有外形特征都服务于功能需求：锁舌端的楔形导向面，是为了在关门过程中，门体接触锁舌时能自动将锁舌顶开，待门体完全闭合后锁舌自动弹入卡槽完成锁止，不需要额外手动操作即可实现关门自动落锁；主体部分的弯折造型，是为了避让门体安装面的加强筋、螺栓头这类凸起结构，避免安装时出现结构干涉，同时弯折形成的加强筋结构能在不增加零件整体厚度的前提下，大幅提升结构的抗弯折强度，即便受到较大的侧向冲击力，也不会出现结构变形导致锁止失效的问题。

从安装边界来看，该零件采用沉头螺栓通过本体上的两个安装孔固定在门体内侧，安装时需要保证铰接孔的旋转轴线与门体平面平行，锁舌伸出方向正对门框卡槽中心，安装面的平面度误差需要控制在0.2mm以内，避免安装后零件出现翘曲导致旋转卡滞。整体外形的最大外轮廓尺寸适配厚度1.2mm-2.5mm的钣金门体安装，操作端突出门体内表面的高度控制在20mm以内，不会占用过多门体内部的设备安装空间，锁舌的有效伸出长度为6mm，能够适配门框与门体之间3mm以内的装配间隙，即便门体长期使用出现轻微下沉变形，也能保证锁舌可靠卡入卡槽，不会出现锁止失效的问题。

在实际工程应用中，这类结构常被用在小型工业设备的检修舱门、自动化生产线的安全防护门、户外机柜的侧边检修门上，相比传统的滑动式门闩，它的操作行程更短，单手即可完成启闭操作，零件本身采用一体化切削或钣金冲压成型，没有多余的装配零件，长期使用的故障率极低，不需要定期加注润滑脂维护，在存在少量粉尘、切削液飞溅的车间环境中也能可靠工作，不会因为粉尘堆积出现操作卡滞的问题。结构设计时特意在铰接孔位置预留了0.1mm的配合间隙，适配标准的圆柱销作为铰接轴，装配时不需要额外配做铰孔，直接采用标准件即可完成组装，能有效降低生产装配的工时成本。
