无移动部件级联式流体止回结构设计

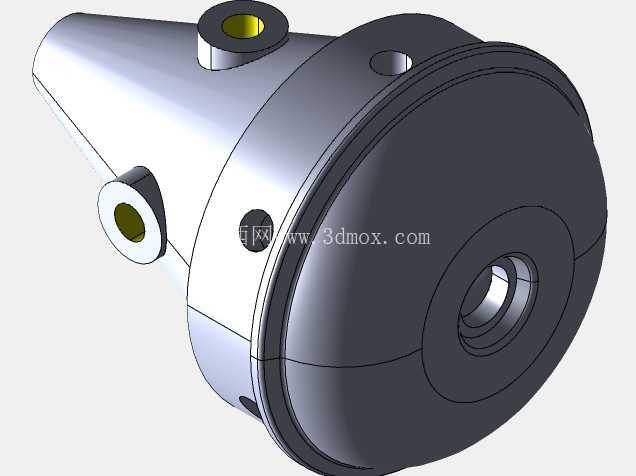

　　这款级联式止回结构的设计思路，跳出了传统止回阀依赖活动件实现单向截止的框架，通过多段阀腔的级联串联布局，利用流体自身的流动动能与流道阻力差实现单向导通、反向截止的功能，整个结构内部没有可移动的阀芯、弹簧、销轴等活动零部件，从根源上消除了活动件磨损、卡滞、疲劳失效的可能性，大幅提升了部件在复杂工况下的使用寿命与工作稳定性。从结构外形来看，整体采用锥段加圆柱腔的组合布局，入口端为渐缩锥面结构，能够在流体正向流入时降低入口流阻，减少流体进入阀腔时的紊流损失，出口端为带同轴安装孔的圆形法兰端面，端面上预留的同轴密封槽可适配O型圈或平垫片密封，满足不同压力等级管路的密封需求。在流体输送管路系统的设计选型中，止回类部件的可靠性一直是工程人员关注的核心指标，传统带活动阀芯、弹簧复位结构的止回阀，在含杂质流体、高频启闭工况、长期静置备用的管路场景中，常出现阀芯卡滞、弹簧疲劳失效、密封面磨损泄漏等问题，后期运维拆检的成本居高不下，尤其在小通径流体回路、精密温控流体管路、航天航空冗余流体通路这类对部件可靠性要求极高的场景中，活动部件带来的失效风险始终是设计端需要规避的痛点。

　　阀体侧面分布的多个径向通孔，分别对应级联阀段的压力平衡腔与工艺定位孔，在安装时可通过侧面的工艺孔实现阀体在管路上的周向定位，避免流体长期冲刷导致阀体转动引发的密封错位。安装边界方面，入口锥段的外径沿轴向逐步收窄，能够适配不同通径的管路变径对接需求，无需额外加装变径接头即可实现与上游管路的平滑过渡，出口端的法兰端面外径与同通径标准法兰尺寸匹配，可直接与下游管路的法兰盘通过螺栓紧固连接，整体轴向长度较同通径传统旋启式止回阀缩短约30%，径向安装尺寸与同压力等级的直通管路接头保持一致，能够在紧凑的管路布局空间内完成安装，无需为阀体预留额外的活动件动作空间。

　　从功能实现逻辑来看，正向流动时流体从锥段入口进入，逐级通过级联布置的阀段腔室，每一级腔室的流道截面经过针对性设计，流体正向通过时的流阻被控制在极低水平，不会对管路的正常流量造成明显影响；当流体出现反向流动趋势时，反向流体首先进入最靠近出口端的阀段腔室，通过腔室内部的流道结构形成局部涡流阻力，随着反向压力的升高，多级腔室的阻力逐级叠加，最终在阀腔内形成足够的密封背压，阻断反向流体的通路，实现止回功能。这种结构的流道内壁全部为光滑过渡的曲面，没有活动件带来的流道突变，流体正向通过时的压力损失远低于带弹簧复位的升降式止回阀，尤其适用于对管路压力损失敏感的低扬程流体输送系统。

　　在实际应用场景中，这种无活动件的止回结构可适配净水设备的流体回路、小型液压系统的旁通通路、燃料电池的冷却管路、精密实验设备的流体控制回路等场景，在输送含微小固体颗粒的流体时，光滑的内壁流道不会出现颗粒卡滞活动件的问题，长期使用无需定期拆检清理内部的活动部件。结构设计上，整个阀体为一体化成型结构，没有额外的拼接焊缝或装配接缝，避免了多零件装配带来的密封泄漏点，所有流道转角处均采用圆角过渡处理，减少流体长期冲刷带来的壁面磨损，侧面的径向接口可根据实际使用需求拓展为压力检测口、排气口或者排污口，无需对阀体主体结构进行二次加工即可适配不同的管路功能需求。在三维建模过程中，各级阀段的腔室尺寸经过流阻仿真迭代优化，每一级腔室的截面收缩比、扩张角度都经过反复验算，确保正向流阻与反向截止压力之间达到最优平衡，既不会因为流阻过大影响管路正常输送效率，也不会因为反向密封压力不足导致止回失效。阀体的壁厚设计根据不同承压等级做了等强度优化，锥段部分的壁厚随外径变化逐步调整，圆柱腔部分的壁厚保持均匀一致，既满足承压要求，也尽可能控制阀体的整体重量，安装时无需额外的支撑结构即可通过两端的管路连接实现固定。
