标准运动竞技用蓝黄拼色排球结构设计

日常做体育器材类曲面建模的时候，很多新手容易忽略球类产品的实际使用边界，只盯着外观弧度做，最后出来的模型要么和实际生产的胎体结构对不上，要么曲面拼接处的曲率断层，渲染的时候出现明显的硬边，根本没法用于后续的结构开模或者运动仿真。这次做的这款竞技用排球，首先要明确它的核心应用场景——不管是室内专业排球场的硬地赛事、业余爱好者的室外塑胶场地对抗，还是学生群体的日常教学训练，球体的结构一致性、曲面顺滑度都是首先要满足的硬性要求，不能像做装饰类摆件那样只追求视觉效果。

从实际功能特性出发，标准竞技排球的圆周尺寸需要控制在65到67厘米区间，重量落在260到280克范围，建模的时候首先要把基准球体的直径参数卡死，不能随意缩放比例，否则后续做表皮分片的时候，每一块瓣片的弧度都会出现偏差，拼合之后无法形成正球形，实际使用中就会出现弹跳轨迹偏移、击球受力不均的问题。很多人做排球模型习惯直接用球体分割面做贴图，这种方式只适合快速出效果图，完全没法支撑后续的结构设计——实际排球的表皮是由多块仿皮面料拼接缝合，内部包裹带充气气门的橡胶内胆，建模的时候需要把每一块瓣片的缝合止口、曲面搭接量都预留出来，瓣片边缘的压合宽度控制在5毫米左右，既符合实际生产的缝合工艺要求，也能避免拼接处出现曲面缝隙。

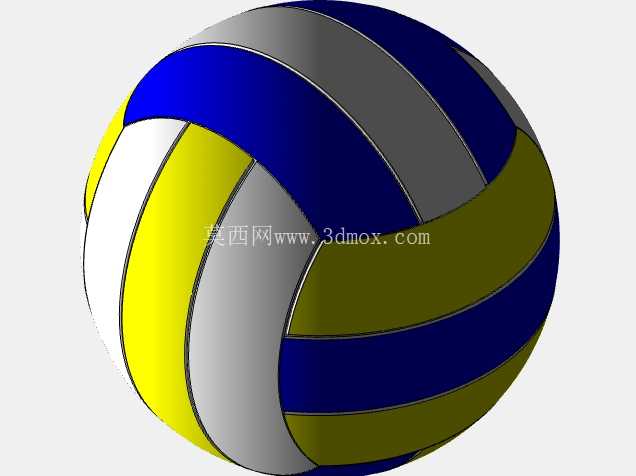

设计思路上没有采用传统的十八片拼接结构，而是参考了现行赛事用球的螺旋式分片逻辑，蓝黄两色的瓣片沿着球体赤道方向呈螺旋状排布，这种排布方式不是单纯为了视觉辨识度：螺旋走向的拼缝可以分散击球时的表皮受力，避免传统横向拼缝长期受正面冲击出现开线、起翘的问题，同时曲面分片的时候，每一块瓣片的UV展开都能控制在合理的拉伸范围内，实际生产下料的时候面料的形变率更低，成型后的球体圆度更好。建模过程中要反复检查每一块瓣片与基准球面的曲率连续性，相邻曲面之间要达到G2连续，不能出现局部的凸起或者凹陷，否则球体落地弹跳的时候会出现不规则变向，不符合专业运动器材的使用要求。

安装边界这块，虽然排球是一体式充气结构，不存在和其他设备的装配对接，但也要考虑内胆和表皮的配合间隙：表皮拼接完成后的内球面直径，要比充气状态下的内胆外直径小2到3毫米，依靠内胆充气后的膨胀张力把表皮撑紧，避免使用过程中表皮和内胆出现滑移错位；气门的安装位置要隐藏在拼缝的交接处，建模的时候预留出直径8毫米的气门安装孔，孔位边缘做1毫米的圆角过渡，避免应力集中导致表皮撕裂。另外表皮表面的纹理处理不能直接用凹凸贴图敷衍，要根据实际用球的表面触感，做0.2毫米深度的细微颗粒状凸起，这种微结构既可以增加击球时的手部摩擦力，减少出汗打滑的情况，也能在渲染的时候还原真实排球的哑光质感，不会出现塑料感过重的反光效果。

做这类体育器材的三维模型，最忌讳脱离实际使用需求做艺术化修改，比如随意调整拼色比例、改变瓣片形状，看起来视觉效果更丰富，但实际上完全不符合生产和使用逻辑。建模过程中每一个曲面的调整、每一个参数的设定，都要对应实际的工艺要求和使用场景：比如瓣片的边缘不能做直角，要做0.8毫米的圆角，既符合缝合工艺的走针要求，也能避免使用过程中硬边划伤手部；球体的整体圆度公差要控制在1毫米以内，不管从哪个方向测量直径，偏差都不能超过这个范围，否则就达不到专业运动器材的精度要求。很多时候做这类曲面产品，不需要太复杂的特征命令，核心是对产品实际结构的理解，把每一个细节的工程逻辑理清楚，建出来的模型才不是只能看的花架子，不管是用于渲染展示、结构验证还是后续的开模生产，都能直接对接使用。
