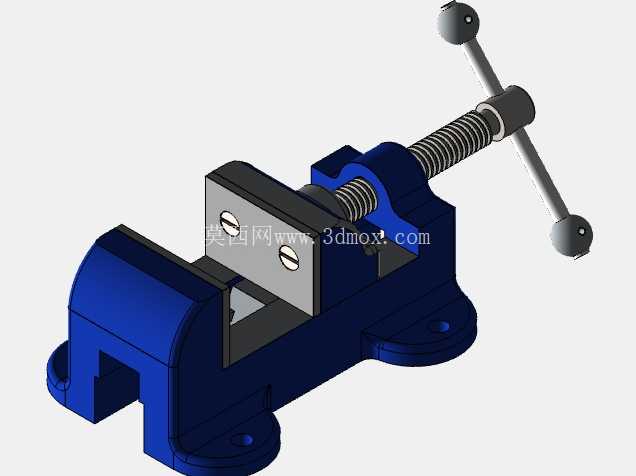

铸铁固定式台虎钳结构设计方案

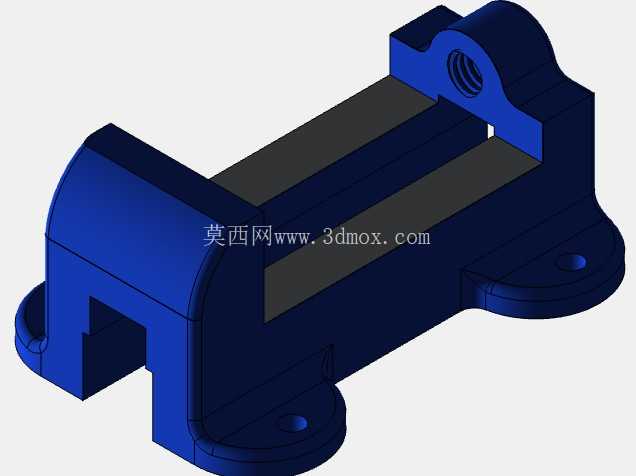

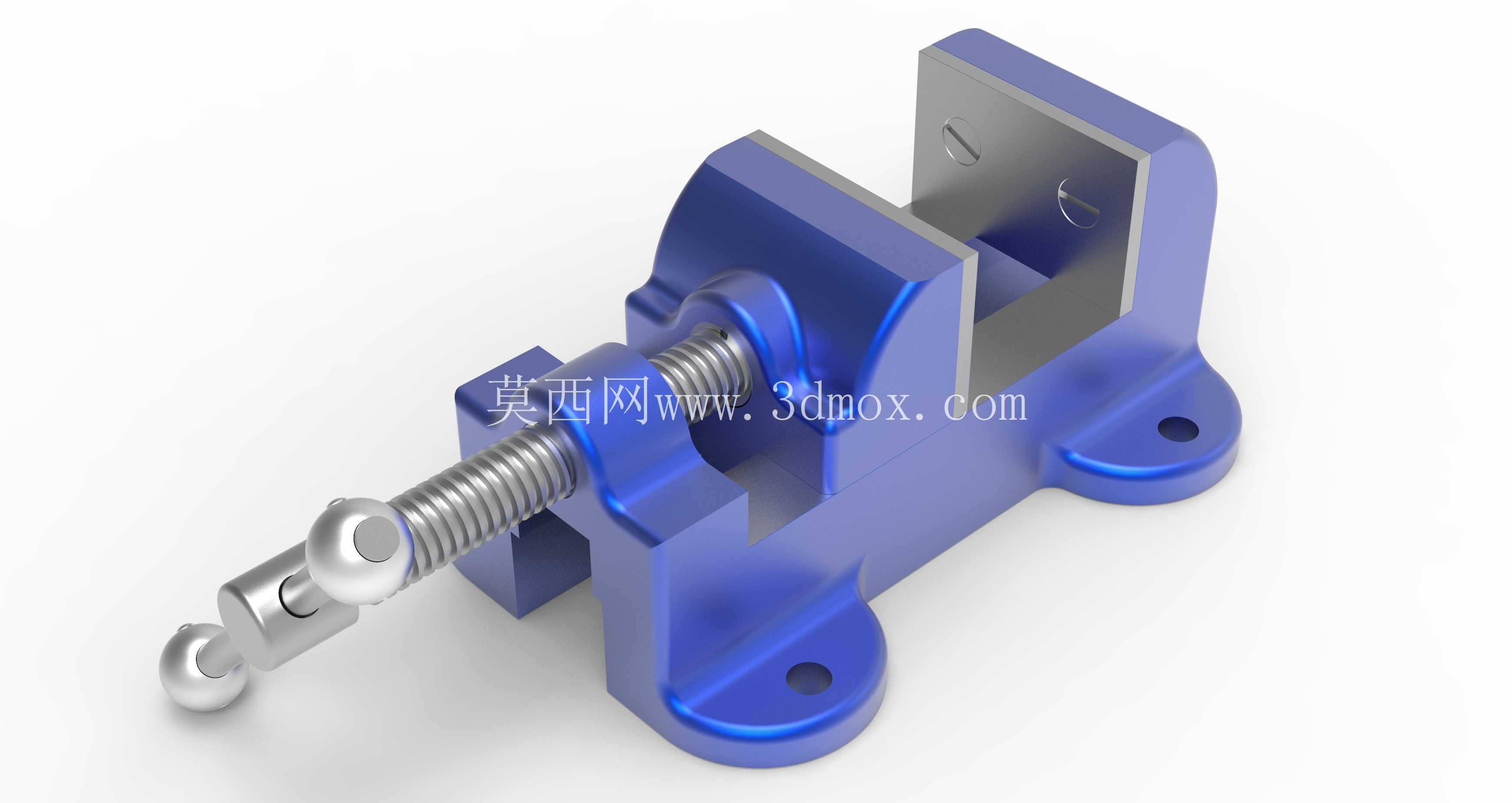

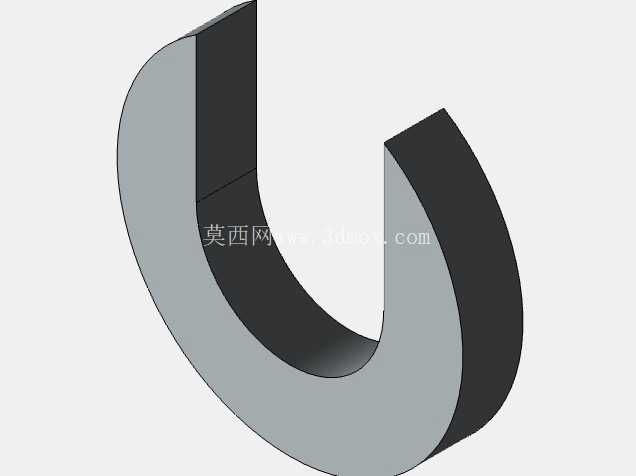

　　在钳工实训、小型机加工工位、维修作业场景中，台虎钳是不可或缺的基础装夹工具，这款铸铁材质的固定式台虎钳，针对日常锯切、锉削、钻孔、轻量刨削等作业的装夹需求设计，整体结构采用成熟的丝杠传动夹紧方案，没有多余的复杂机构，兼顾刚性与维护便捷性。从安装边界来看，该台虎钳底座设置两个对称的安装通孔，可通过螺栓直接固定在标准钳工工作台的台面上，安装孔位的间距适配多数常规工作台的预留装夹位置，安装后整体重心落在底座支撑范围内，即使承受较大的敲击、锉削侧向力也不会出现倾覆问题。

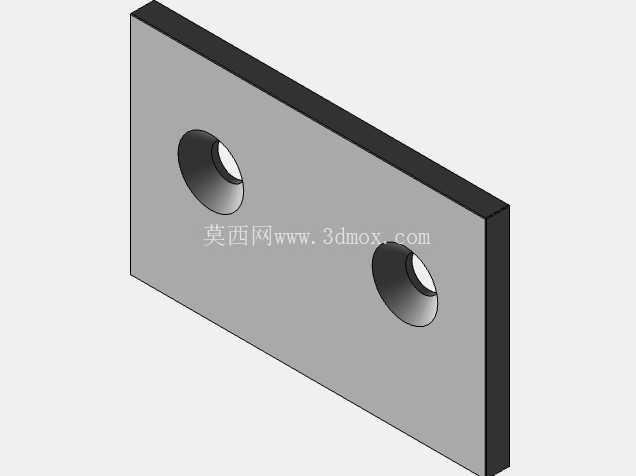

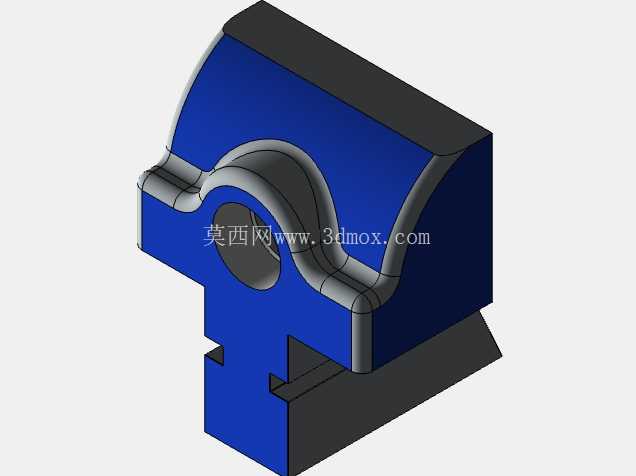

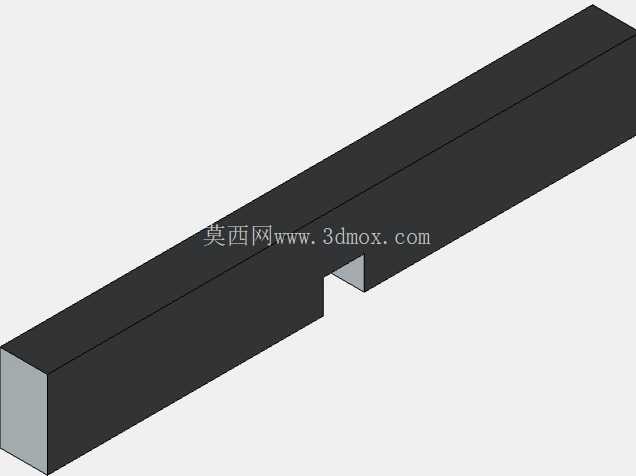

　　固定钳身与活动钳身的夹持面均加装了带防滑齿的钢制钳口板，钳口板通过沉头螺钉固定，磨损后可快速拆卸更换，无需整体更换钳身，能有效降低长期使用的维护成本；钳口的开合行程覆盖常规小型工件的装夹尺寸范围，从薄片状的钣金件到块状的金属毛坯都能稳定夹持，夹持面的齿纹深度经过合理设计，既能提供足够的摩擦力防止工件在加工过程中滑移，又不会在工件表面留下过深的压痕，针对精度要求较高的精加工工件，也可在钳口处加装铜质或铝质软钳口垫，避免夹伤工件表面。

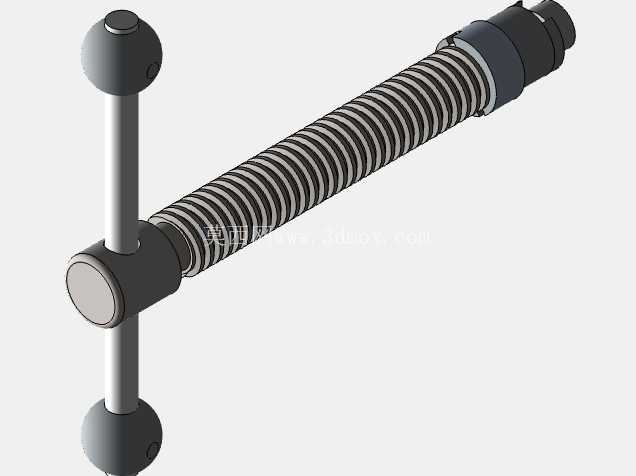

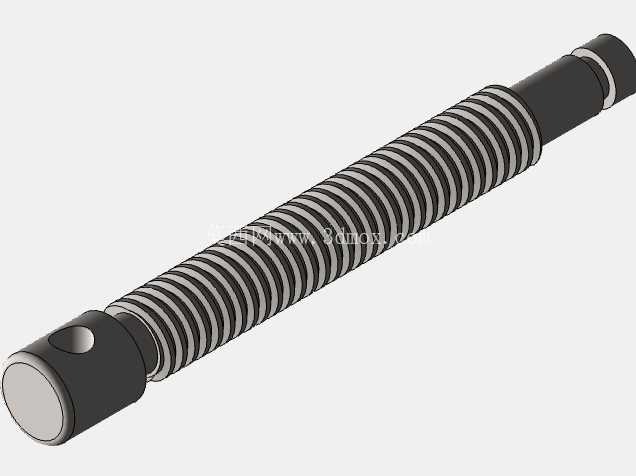

　　传动部分采用梯形螺纹丝杠结构，丝杠与活动钳身的配合间隙经过合理控制，转动手柄时活动钳身进给平稳，没有明显的旷量，夹紧时的自锁性能可靠，即使承受加工过程中的振动载荷，钳口也不会出现松动退夹的问题；丝杠末端的手柄采用球形端头设计，操作时握持顺手，施加夹紧力时不会硌手，手柄与丝杠的连接采用销轴固定，长期受力也不会出现松脱。整体材质选用铸铁，一方面铸铁的减震性能优异，在进行锯切、敲击等作业时能有效吸收振动，减少振动传导到工作台产生的噪音，另一方面铸铁的刚性充足，成本可控，铸造后的钳身经过时效处理，能有效消除内应力，长期使用不会出现夹持面错位、钳身变形等问题。从结构设计思路来看，这款台虎钳没有集成旋转底座等额外功能，属于固定式基础款，结构越简单意味着故障点越少，适合高频次、大强度的日常作业场景，所有的受力部件都做了相应的加厚处理，钳身与底座的过渡位置设置了加强筋，在夹紧力较大的情况下，钳身不会出现张开变形的问题。在实际使用过程中，这类台虎钳除了常规的工件装夹，还可以配合小型工装完成小管件的弯折、薄板的校形等辅助作业，固定钳身的平面也可作为小型工件敲击整形的基准面，实用性较强。

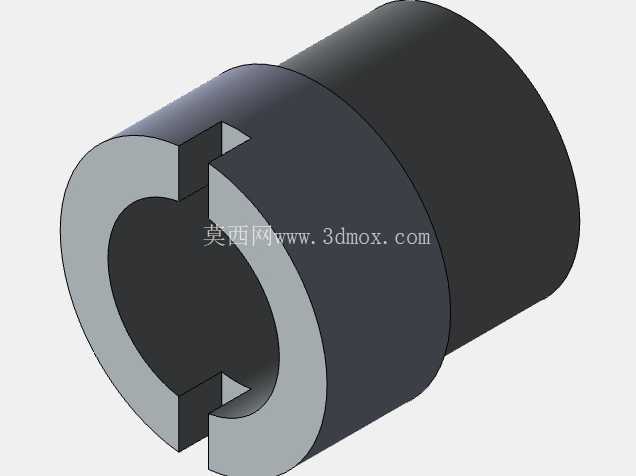

　　设计时需要重点关注丝杠与螺母的配合精度，螺母部分采用耐磨铜合金材质嵌入铸铁钳身内，相比铸铁直接配合丝杠，耐磨性能提升数倍，长期磨损后也可单独更换铜螺母，进一步延长整体使用寿命；钳身的所有铸造棱角都做了圆角过渡处理，避免操作过程中尖锐棱角划伤操作人员，符合工装设计的安全要求。安装时需要注意，底座与工作台面之间要保证贴合平整，如果工作台面存在局部凸起，需要进行打磨找平后再锁紧固定螺栓，避免钳身安装后出现应力变形，导致钳口平行度超差，影响装夹精度；日常维护时只需定期在丝杠螺纹处涂抹润滑脂，清理钳身缝隙内的切屑、杂物，即可保证长时间顺畅使用，不需要复杂的保养流程。
