带法兰固定耳的IEC品字电源插座三维设计

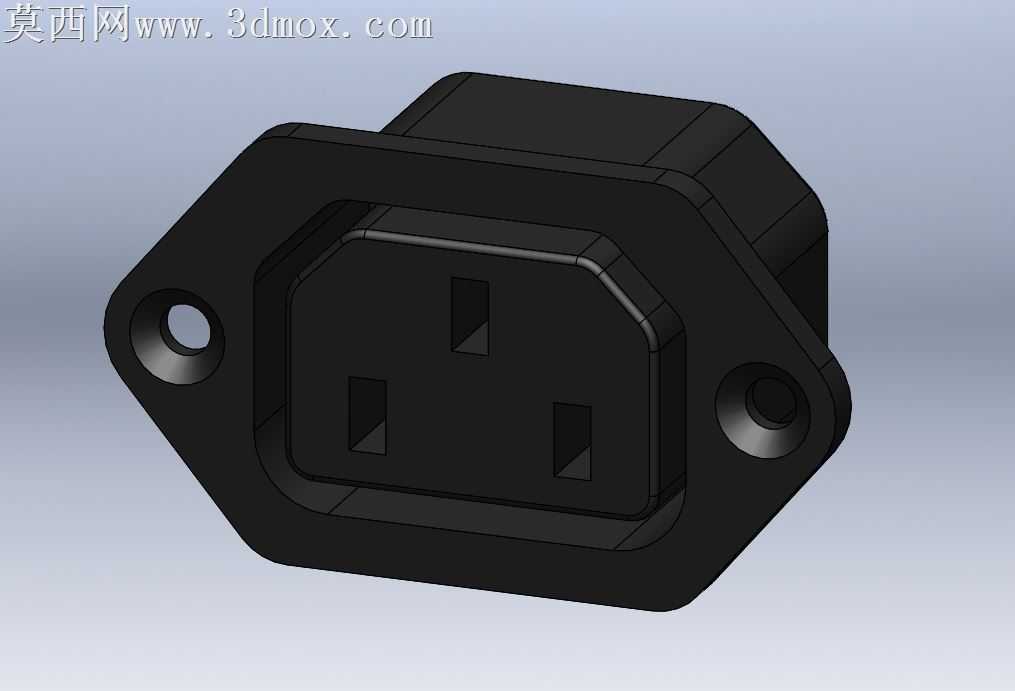

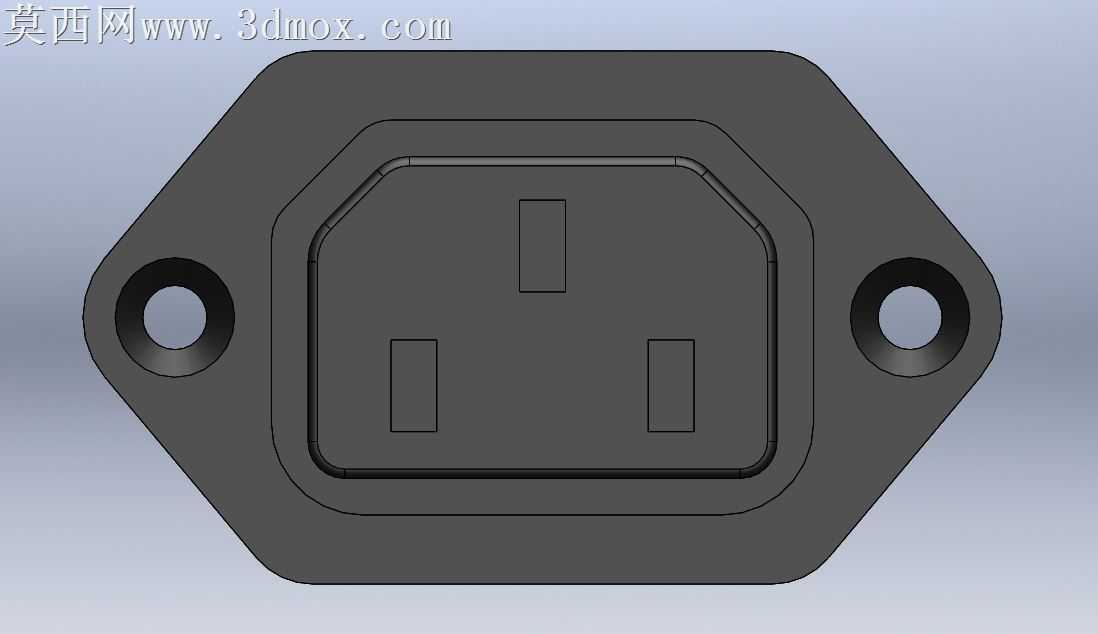

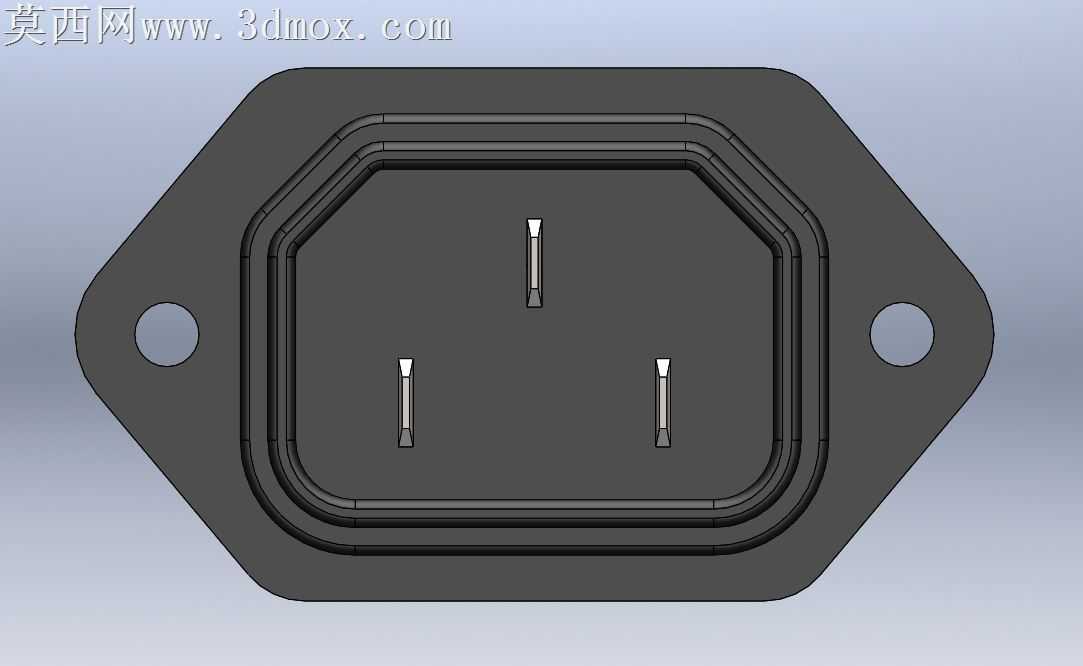

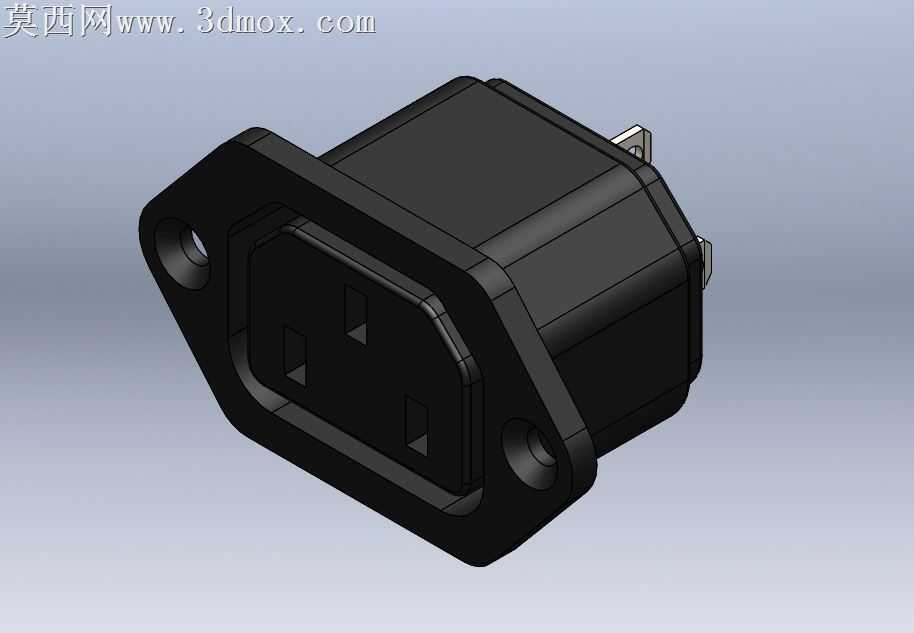

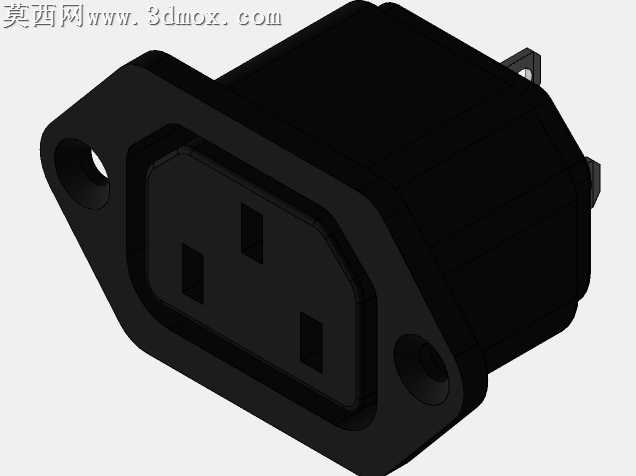

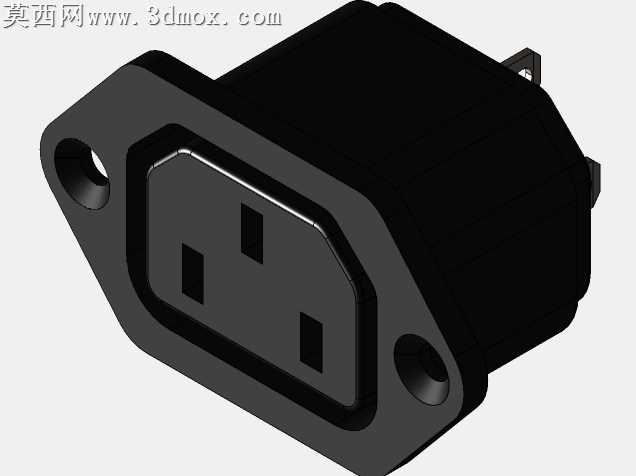

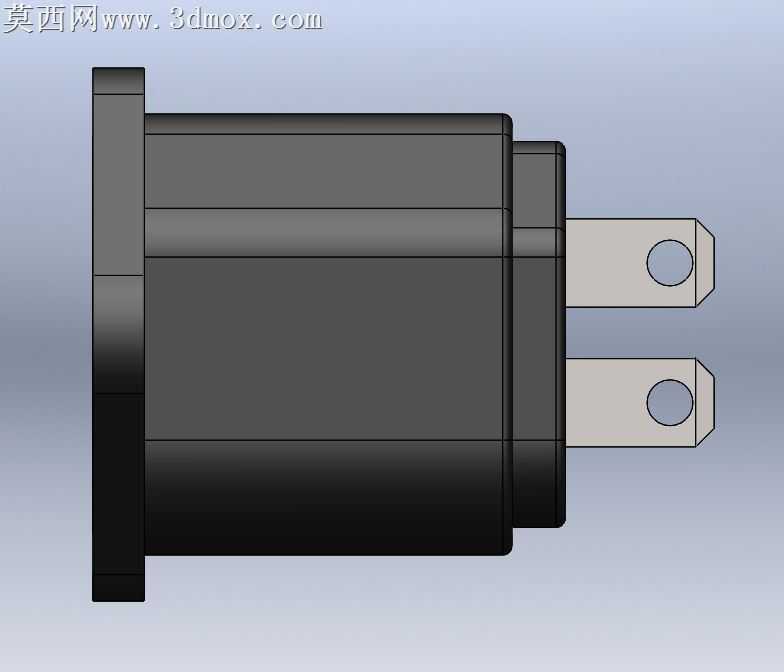

本作品为带法兰固定结构的IEC标准品字电源插座三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循实物测绘的尺寸标准与电气接插件的通用设计规范，完整还原了该款电源插座的全部结构细节。建模初始阶段先完成基准坐标系搭建，以插座插合端面为核心基准面，依次定位法兰安装面、焊针引脚定位面、内部腔体分隔面的相对位置，确保各结构的位置公差符合实际生产的装配要求。主体外壳建模采用实体拉伸结合拔模特征的方式完成，还原了黑色绝缘外壳的圆角过渡、边缘倒角等细节，外壳壁厚按照绝缘件的通用设计标准设置，兼顾结构强度与绝缘安全距离要求；法兰固定耳与主体外壳一体化建模，两个安装孔的中心距、孔径尺寸严格匹配IEC插座的通用安装规范，安装孔边缘做了沉台设计，可适配螺丝沉头安装，保证安装后插座表面平整无凸起。插合端的品字形插孔槽采用切除拉伸特征完成，三个插孔的位置、尺寸完全匹配对应公头插头的插片尺寸，插孔槽内部做了导向倒角，方便插头插入时的对位引导，避免插合过程中出现卡滞、插偏的问题；内部的导电插片安装槽按照金属插片的实际厚度做了限位结构设计，可保证金属插片安装后无松动，插合时的接触稳定性符合电气连接要求。背部的焊针引脚采用拉伸加倒角特征完成，引脚的伸出长度、宽度、厚度尺寸符合PCB焊接或者导线焊接的通用要求，引脚根部做了加强筋结构，避免焊接或者插拔过程中引脚出现弯折断裂的问题。材质与渲染阶段，外壳部分赋予哑光黑色阻燃工程塑料材质，调整材质的粗糙度、反光度参数还原绝缘塑料的哑光质感，金属插片与焊针部分赋予镀镍金属材质，调整金属的反射率、高光参数还原金属导电件的金属光泽，渲染过程中添加柔和的环境光与定向补光，清晰呈现插座的结构轮廓与材质质感，无过曝或者暗部细节丢失的问题。整体建模过程中对所有特征做了参数化关联，若需调整安装尺寸、插孔规格等参数，仅需修改对应特征的尺寸参数即可完成模型更新，可直接用于产品结构验证、安装模拟、电气装配演示等场景，模型的结构完整性、尺寸准确性均达到工业级应用标准，能够满足产品设计、装配校核、教学演示等多场景的使用需求。
