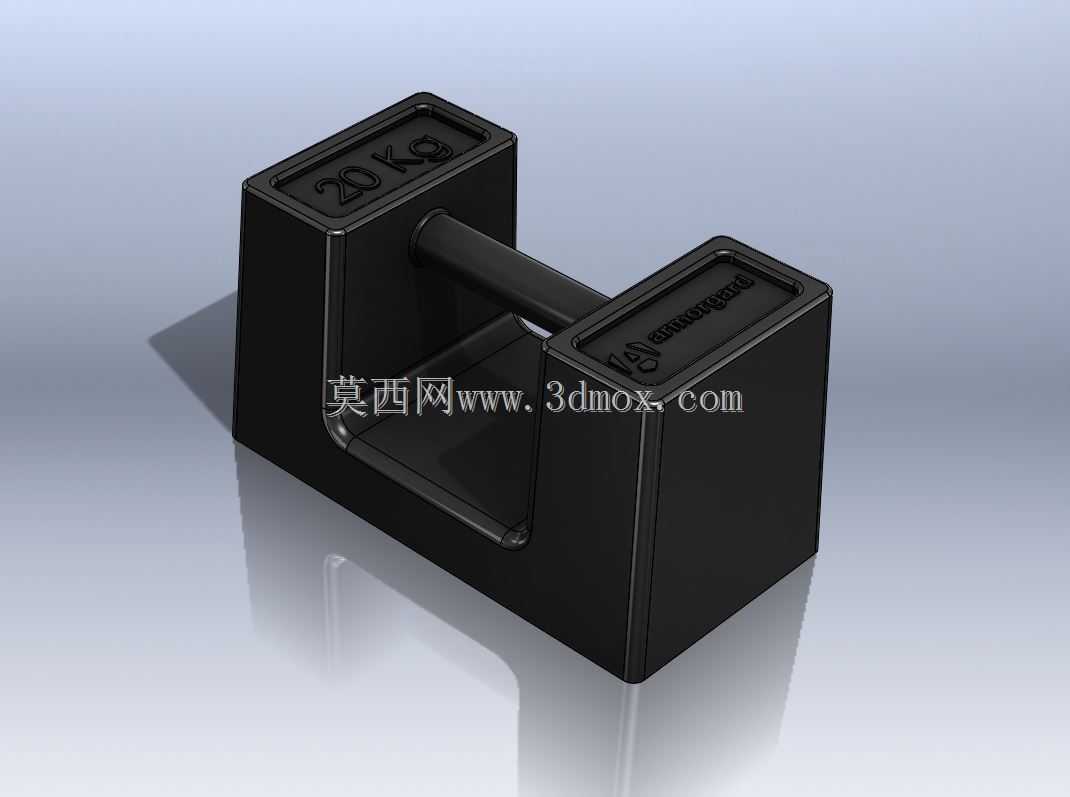

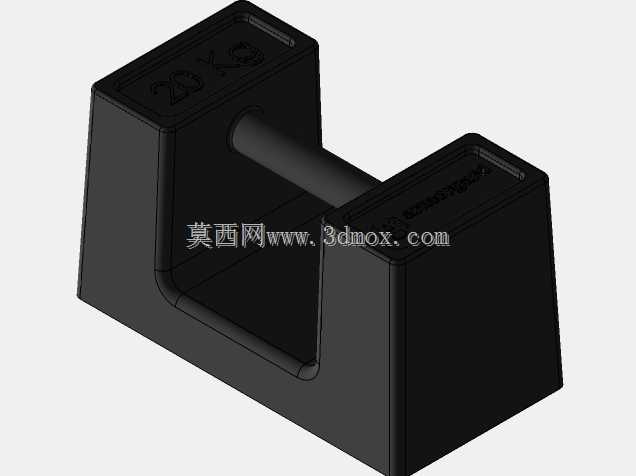

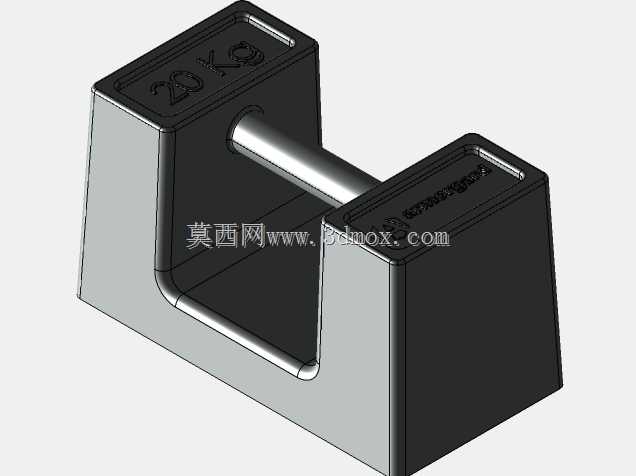

20kg锁型手提式铸铁砝码结构设计

　　这款20kg锁型手提式砝码，是衡器检定、工业配重场景中极为常用的标准计量器具，整体采用锁型一体式结构设计，区别于传统圆柱砝码的易滚动、不便搬运的缺陷，在结构设计阶段就充分考虑了现场作业的实际使用需求。从应用场景来看，这类砝码广泛覆盖电子台秤、地磅的日常校准校验，工业生产线的静态配重加载，物流仓储环节的称重设备核验，甚至部分力学试验台的固定载荷加载都能见到这类结构的砝码身影，相比零散配重块，一体式锁型结构的砝码重量精度可控，搬运过程中不会出现配重散落的问题，适配绝大多数需要固定20kg标准载荷的作业场景。

　　从功能特性来看，锁型结构的核心优势在于中部的一体化握持提手，提手与两侧配重块为整体铸造成型，不存在焊接、拼接带来的结构强度隐患，提手的握持间隙经过人体工程学适配，成年操作人员单手握持即可完成搬运、移位操作，不需要额外借助吊装、夹持工具，适合短距离频繁移动的校准作业场景。两侧的配重块为方正的矩形结构，底部为完全平整的加工面，放置在秤台、试验台面上时不会出现晃动、侧倾的问题，接触面积相比同重量圆柱砝码更大，单位面积压强更小，不会对较软的台面材质造成压痕损伤。砝码顶面预留了清晰的重量标识刻印区域，标识采用凹陷式铸字设计，长期使用磨损后也不会出现标识模糊、重量无法辨识的问题，避免现场作业中出现砝码混放、重量错用的情况。

　　设计思路上，这类砝码在建模阶段优先保证整体重量的精度控制，两侧配重块的壁厚均匀，铸造时的拔模斜度控制在1:50以内，既满足铸造工艺的脱模要求，又不会因为斜度过大导致上下端重量偏差超出计量允差范围。提手部分的截面为圆形，边缘做了R3的圆角过渡，没有尖锐的棱角，搬运过程中不会划伤操作人员的手部，同时提手与两侧配重块的连接位置做了加厚的圆弧过渡处理，避免应力集中导致的提手断裂问题，即使在频繁搬运、轻微磕碰的使用场景下，连接位置也不会出现开裂、变形的问题。整体外形没有多余的突出结构，多个同规格砝码可以紧密并排摆放，存储时占用的仓储空间更小，也方便多层堆叠存放，堆叠时上层砝码的底部可以完全贴合下层砝码的顶面，不会出现滑落、倾倒的风险。

　　从安装与使用边界来看，这款砝码不需要额外的安装固定结构，依靠自身重力即可稳定放置在任意水平承载面上，使用时需要注意承载面的水平度偏差不超过2°，避免砝码放置后出现滑移。整体外形的长宽尺寸控制在适配常规秤台的承载范围，不会超出小型台秤的台面边界，放置时不需要额外调整位置即可保证载荷完全作用在秤台的有效承载区域内。提手的内孔间隙可以适配直径不超过35mm的辅助吊装杆，当需要远距离转运或者多砝码组合搬运时，可以穿入圆杆实现双人抬运，不需要额外设计吊装孔结构，兼顾了单人手提和多人抬运的双重使用需求。砝码的所有外露棱边都做了倒钝处理，没有飞边、毛刺，即使在搬运过程中与周边设备、人员发生轻微碰撞，也不会造成磕碰损伤，符合工业计量器具的安全使用要求。在结构建模过程中，还充分考虑了铸造工艺的收缩率，将模型的尺寸预留了合适的加工余量，后续经过表面打磨、重量校准后，即可达到M1级砝码的精度要求，不需要额外的复杂机加工工序，生产制造成本更低，适合批量生产应用。
