25mm规格星型车轮固定锁帽结构设计

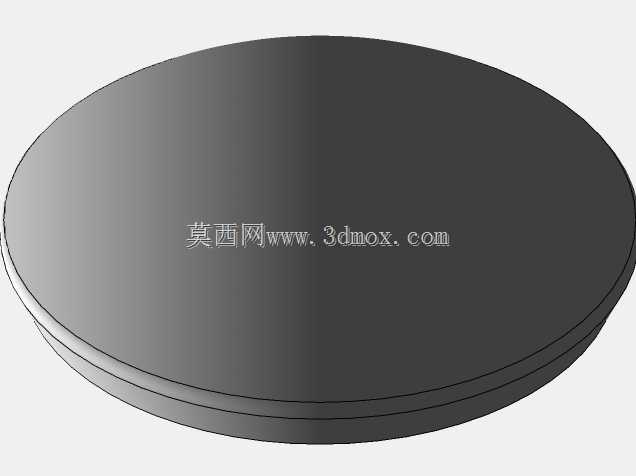

　　在轮组装配、小型代步设备、工业脚轮组以及非标输送线从动轮的配套结构中，这类星型锁帽是承担轴向定位、端面防护双重作用的小尺寸核心配件，很多刚入行的结构设计人员容易忽略这类小件的设计细节，往往在样机调试阶段出现轮体窜动、端面进灰卡滞、锁帽受振动松脱的问题，反而拖慢整体项目的落地进度。这款25mm规格的星型锁帽，整体采用浅盘式冲压成型结构，外缘做了卷边强化处理，盘体的内凹弧面完全贴合轮轴端部的安装轮廓，安装时不需要额外的端面垫片，锁帽压入到位后，星型卡位结构会自动卡入轮轴端部的预设环槽内，不需要额外打螺纹孔或者加装开口销，装配效率比传统的圆螺母加止动垫圈的组合高40%以上，尤其适合批量装配的流水线作业场景。从实际使用场景来看，

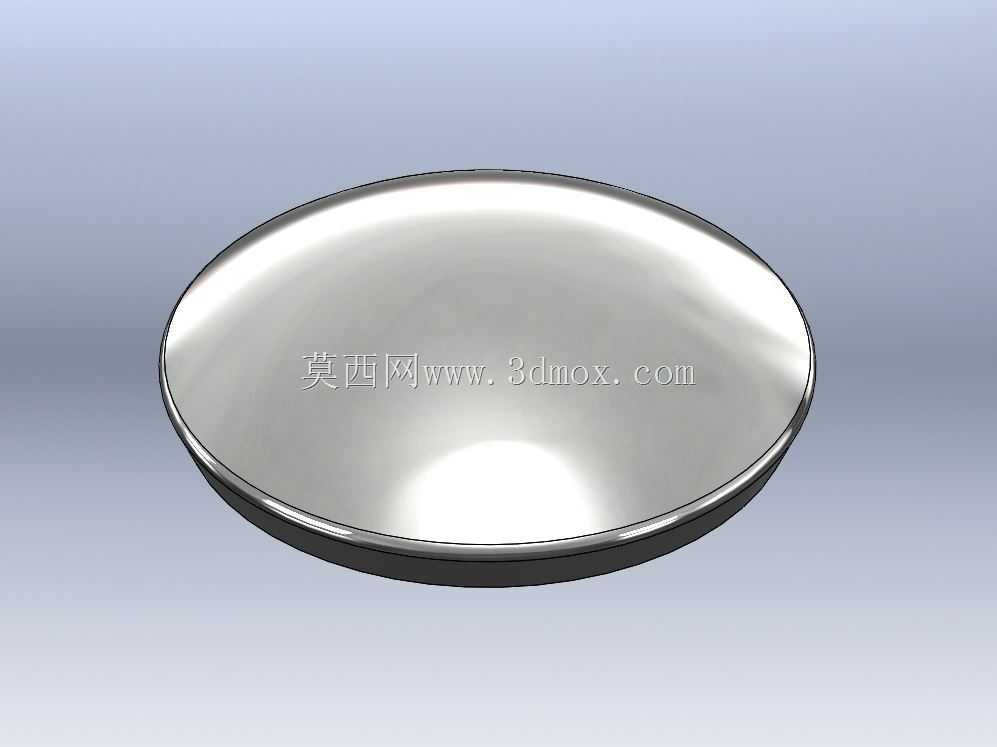

　　这类锁帽的适配范围很广，除了常规的小型脚轮、儿童车轮组、办公椅滚轮之外，在一些轻载输送线的从动轮端部、户外便携折叠推车的轮组固定位、健身器材的转动轮端都能用到，它的盘式外端面可以完全覆盖轮轴的端部加工面，既可以避免轴端的毛刺、加工锐角刮蹭操作人员，也能阻挡车间内的粉尘、切削液、户外的泥水进入轮体的转动配合间隙，延长轮组内部轴承或者衬套的使用寿命。设计这类锁帽的时候，首先要明确安装边界的尺寸约束，这款锁帽的有效配合直径为25mm，盘体的总高度控制在6mm以内，压入安装后突出轮体端面的高度不超过4mm，不会额外占用轮组外侧的安装空间，即使是在轮组间距很小的密集排布辊道上，也不会出现相邻轮组的锁帽互相刮蹭的问题。

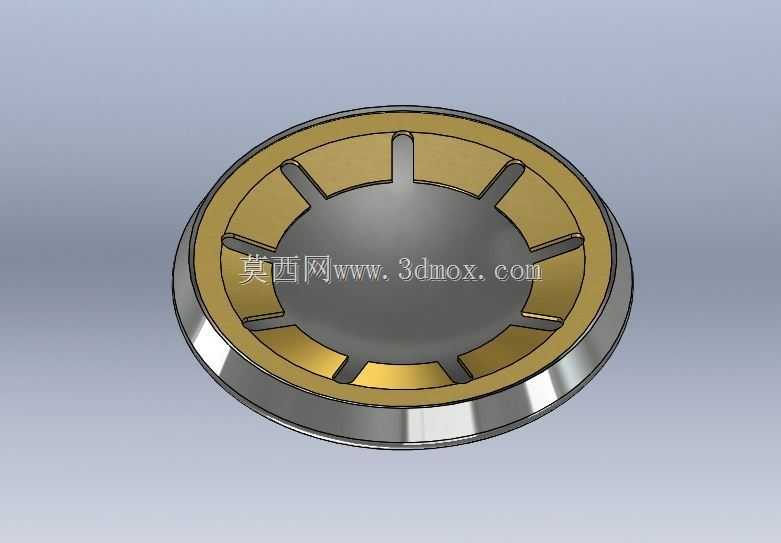

　　星型卡位的结构设计是整个零件的核心，卡位的凸齿数量经过反复验证，采用六齿星型布局，每个凸齿的导入端做了15度的导向斜角，压装时凸齿会受挤压产生微量弹性变形，顺利越过轴端的环槽后自动回弹卡入槽内，凸齿的卡入深度控制在0.8mm，既保证足够的轴向锁紧力，能承受120N以上的轴向拉脱力，满足轻载轮组的轴向定位需求，又不会因为卡入量过大导致后期维护拆卸困难，用一字螺丝刀撬动锁帽外缘的预留缺口就能顺利拆下，不会损伤轮轴或者锁帽本身，可重复拆装3次以上仍能保持可靠的锁紧性能。盘体的弧面设计也经过了受力优化，内凹面的曲率和轮轴端部的凸台曲率完全匹配，压装后整个盘体的受力均匀分布在整个环形接触面上，不会出现局部应力集中导致盘体变形的问题，

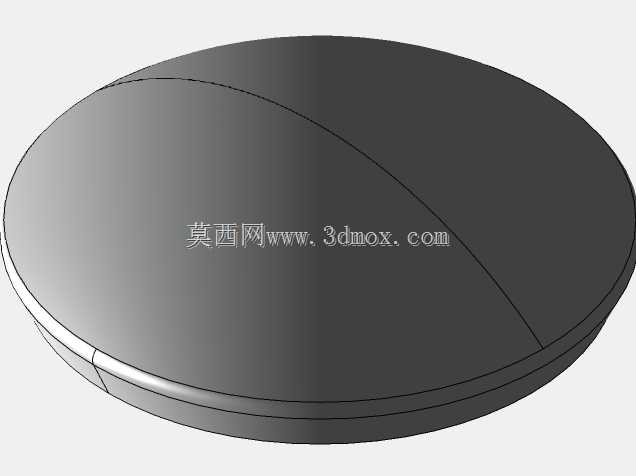

　　外缘的卷边结构一方面提升了盘体的整体刚性，即使是采用0.8mm厚度的板材冲压，也能承受150N的轴向压力不发生凹陷变形，另一方面卷边的圆角处理也消除了外缘的锐边，避免装配和使用过程中造成割伤。很多设计人员在选这类锁帽的时候，容易只关注外径尺寸而忽略内卡位的尺寸公差，这款锁帽的卡位尺寸公差控制在±0.05mm以内，和标准的25mm轴端环槽配合时，不会出现过松松脱或者过紧压装困难的问题，表面采用镀锌钝化处理，具备基础的防锈能力，在普通室内环境下使用寿命可达3年以上，即使是在户外潮湿环境下使用，也可以更换为不锈钢材质的同结构锁帽，不需要修改安装尺寸就能直接替换。在实际的三维建模过程中，这类零件的建模重点在于星型卡位的曲面过渡和卷边的成型特征，要注意预留冲压工艺的脱模斜度，避免出现建模特征无法通过冲压工艺实现的问题，同时要模拟压装过程中的变形量，确保卡位凸齿的弹性变形量在材料的许用变形范围内，不会出现压装时凸齿断裂的问题。另外，锁帽的外端面可以根据实际使用需求做激光打标或者丝网印刷，标注品牌标识或者安装对位标记，不会影响锁帽的装配和使用性能。
