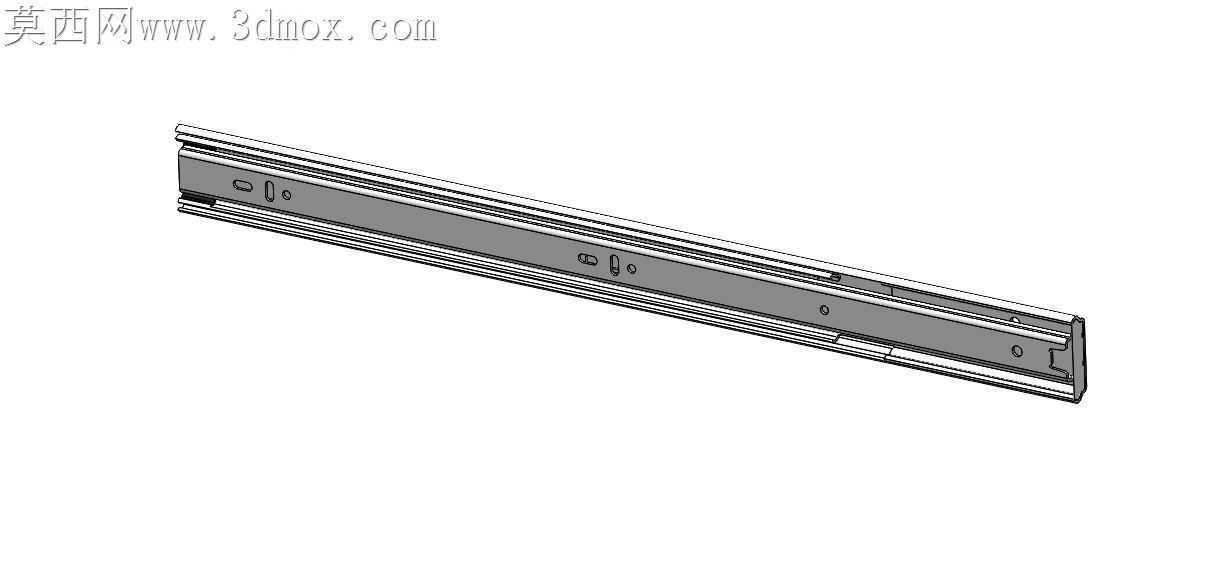

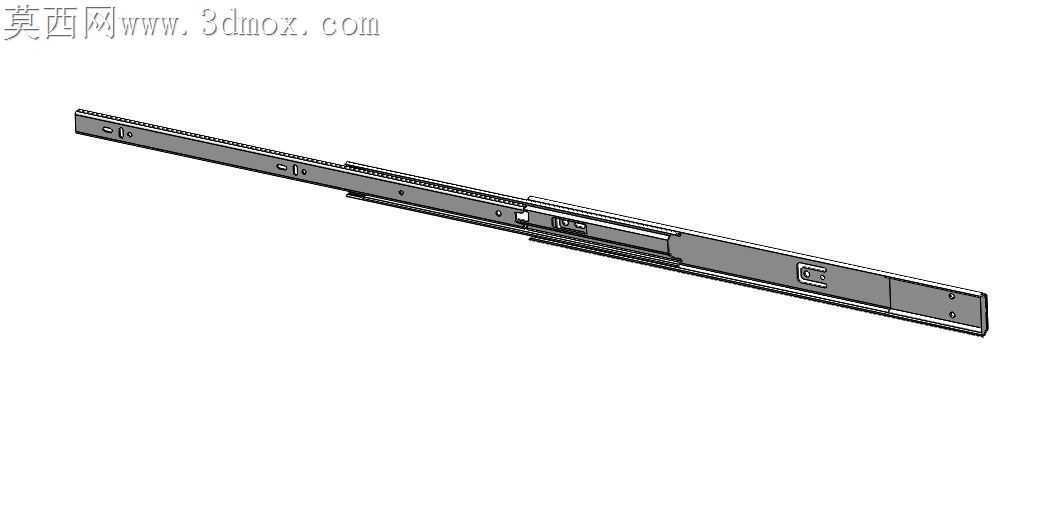

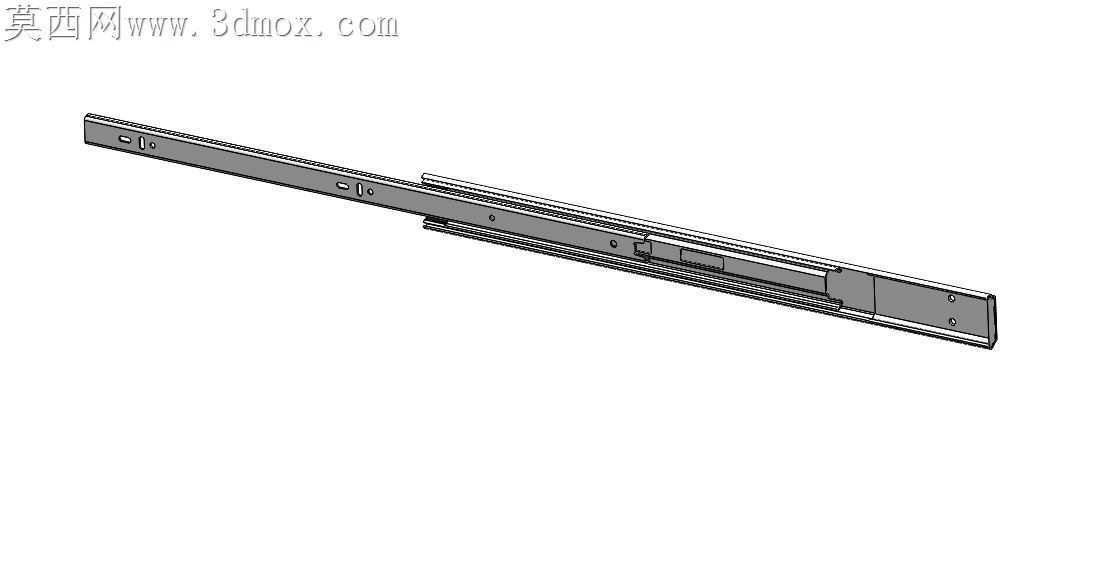

左手款软闭缓冲三节抽拉滑轨结构

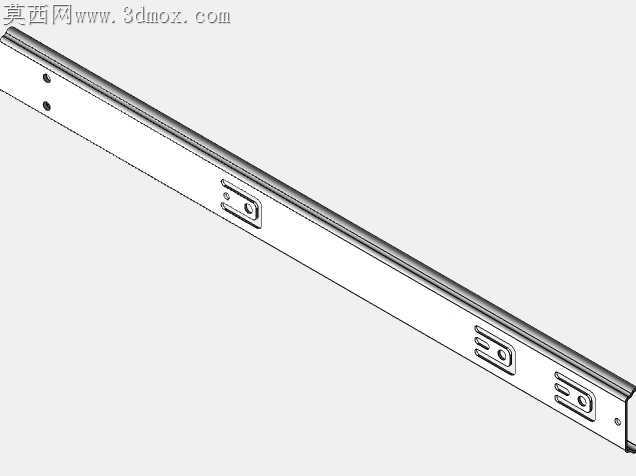

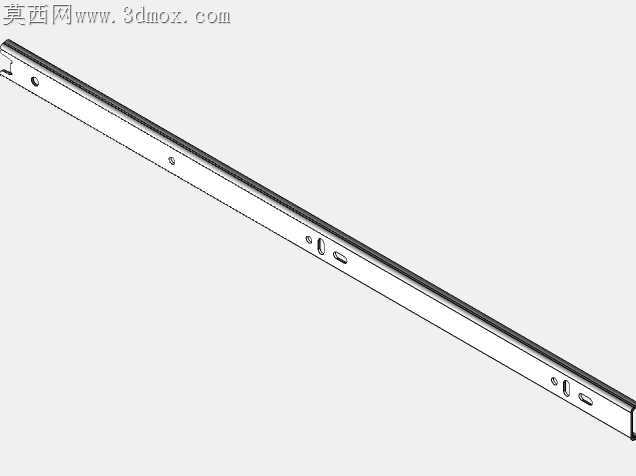

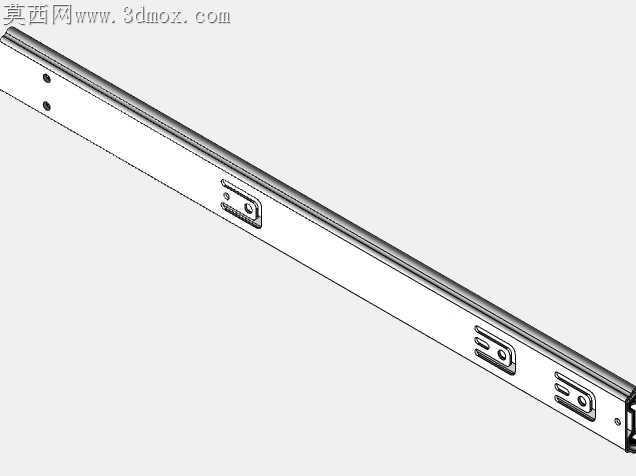

常规冷轧钢滑轨在批量装配时最容易出现的问题，就是侧隙预留不当导致抽拉卡滞，或是缓冲模块对位偏移出现闭合异响，这款左手款软闭滑轨在结构设计阶段就针对这些加工装配痛点做了针对性调整。滑轨的三节嵌套配合面没有做满整面的滑动接触，而是在每节轨体的首尾两端预留了12mm长度的精磨导向段，中间段做0.1mm的内凹让位，既减少了冷轧钢板冲压后的平面度误差对滑动顺畅度的影响，也降低了电镀工序后镀层厚度不均带来的装配过盈风险，冲压加工时不需要对整段轨面做高精度校平，能有效降低批量生产的次品率。轨体上的安装定位孔做了腰型孔与圆孔的组合排布，靠近滑轨前端的两个安装位用圆孔做基准定位，靠后侧的三个安装位做长度方向3mm调节量的腰型孔，现场安装时即使柜体侧板的预装孔位存在±1mm的位置偏差，也能通过腰型孔微调对齐，不需要现场扩孔修正，能大幅提升家具装配的现场效率。软关闭缓冲模块的卡接位做了0.2mm的导向倒角，模块装入轨体时不需要额外工装对位，顺着倒角推到限位点就能自动卡紧锁死，不会出现缓冲模块装歪导致闭合时锁止失效的问题。钢珠保持架的兜孔做了微小的外扩倒角，钢珠装入时不会出现卡珠掉珠的情况，每侧保持架的钢珠排布做了疏密调整，靠近滑轨拉出端的钢珠间距缩小2mm，应对抽拉到最大行程时的悬臂负载，避免轨体端头下垂变形，中间段钢珠间距适当放大，在保证承重能力的前提下减少滑动摩擦阻力，抽拉时不会出现生涩的顿挫感。轨体边缘的折弯边做了R0.3的圆角处理，不会像常规直角折弯滑轨那样容易划伤安装工人的手部，也避免了长期使用过程中边缘锐边刮蹭抽屉内的物品。闭合缓冲的触发拨片做了弹性让位设计，即使抽屉推入时存在轻微的左右偏摆，拨片也能顺利卡入缓冲模块的触发位，不会出现软闭功能失效、抽屉关不严的情况，适配日常使用中用户随意推合抽屉的使用习惯，不需要刻意对准位置推合。
