工业铝型材框架6千瓦主轴数控雕刻机

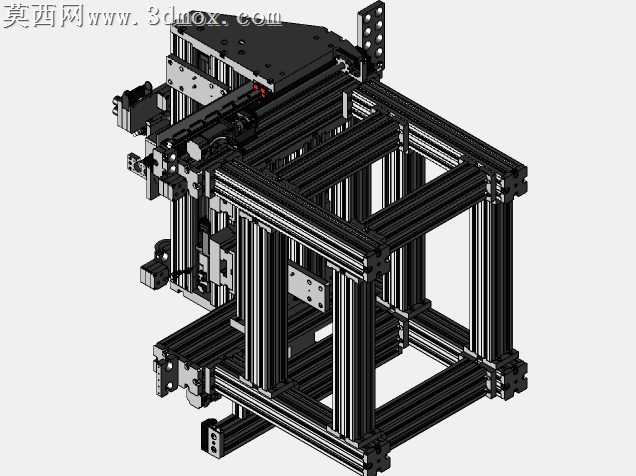

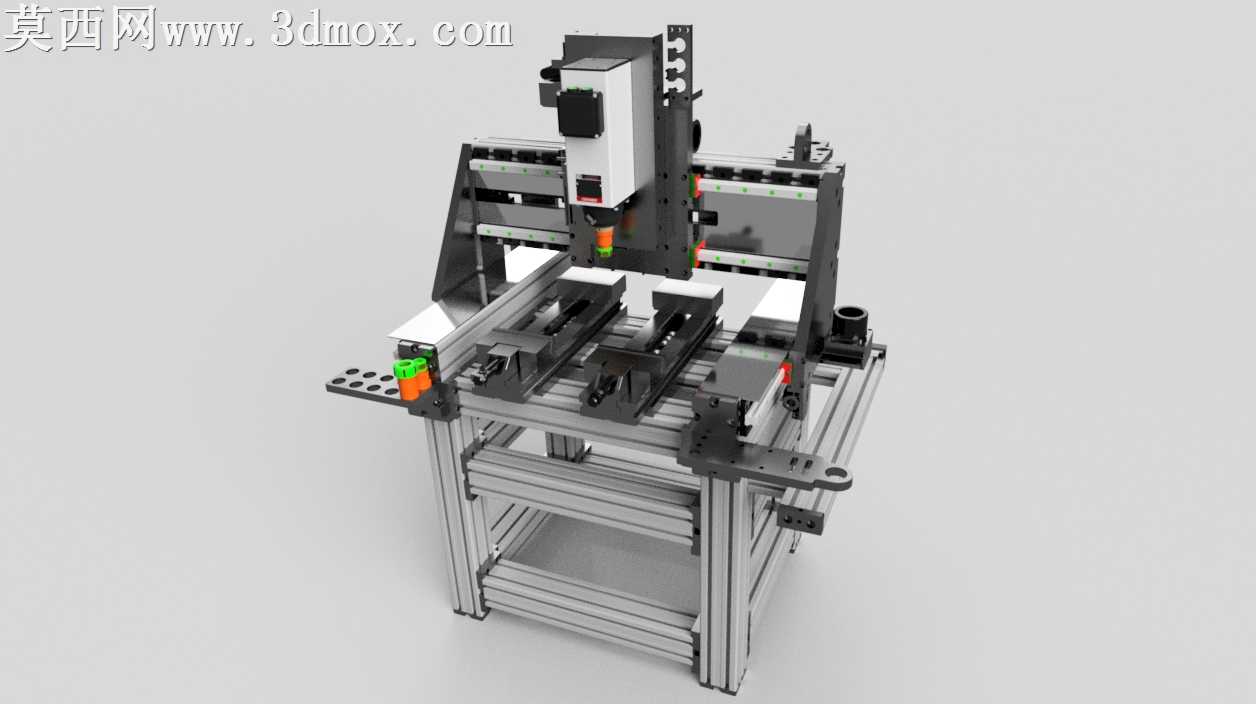

本模型为工业级数控雕刻机完整三维设计方案，整体采用工业铝型材搭建机架主体，建模过程中严格遵循铝型材标准件规格参数，对型材的槽道结构、连接角件、安装孔位均做了1:1还原，保证模型可直接用于结构校验与装配模拟。设备搭载6千瓦大功率加工主轴，建模时对主轴的夹头结构、冷却风道、安装固定座做了精细化处理，还原了主轴的进给安装位与走线槽结构，可直观呈现主轴的运动行程范围。工作台面采用双工位工装夹具设计，对夹具的压紧气缸、定位块、调节滑轨均做了实体建模，清晰展示工件装夹的定位逻辑与夹紧行程，夹具的安装基准面与型材台面的连接孔位完全对应，符合实际装配工艺要求。龙门移动结构部分，对X/Y/Z三轴的线性导轨、传动丝杠、伺服安装座、限位挡块均做了分层建模，还原了各轴的运动导向结构与传动连接关系，导轨的滑块安装孔、丝杠的支撑座固定位均按照标准件参数绘制，可直接用于运动干涉校验。渲染阶段采用金属哑光材质模拟铝型材的阳极氧化表面效果，对主轴的黑色烤漆外壳、导轨的镀铬金属质感、夹具的发黑处理表面分别赋予对应材质参数，添加了柔和的工业环境光与局部补光，清晰呈现设备各部分的结构层次与装配关系。设计思路围绕重型切削加工需求展开，铝型材框架在保证结构刚性的同时降低了整体机架重量，6千瓦主轴可适配硬质材料的雕刻、铣削加工，双工位夹具可实现上下料与加工同步进行，有效提升设备加工效率，三轴传动结构的布局充分考虑了运动稳定性，将重心控制在机架中心区域，避免高速运动时产生结构抖动，整体模型完整还原了设备从机架搭建到功能部件装配的全结构细节，可用于设备方案展示、结构优化参考以及装配教学演示。
