桌面型铝型材框架数控雕刻机结构设计

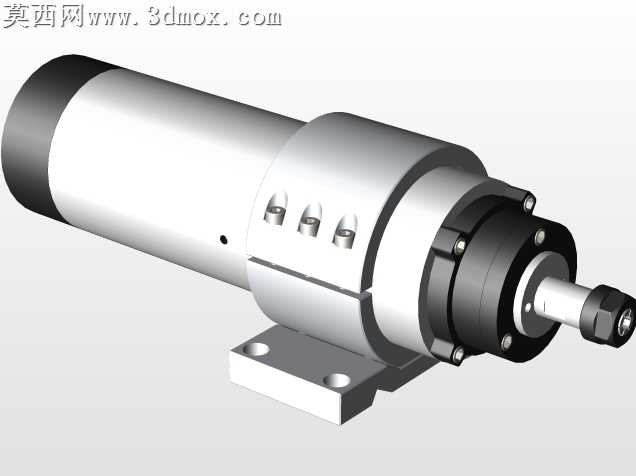

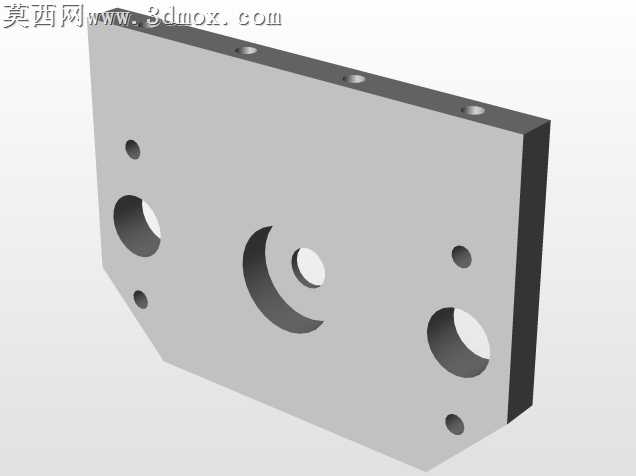

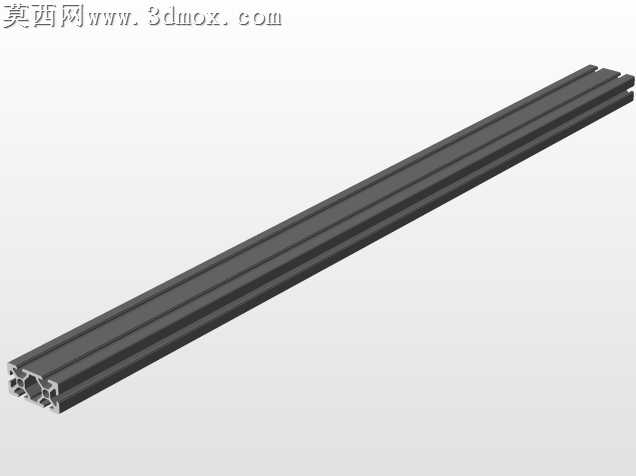

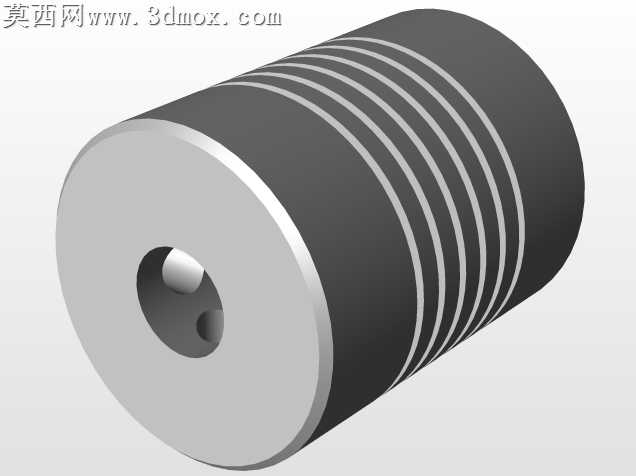

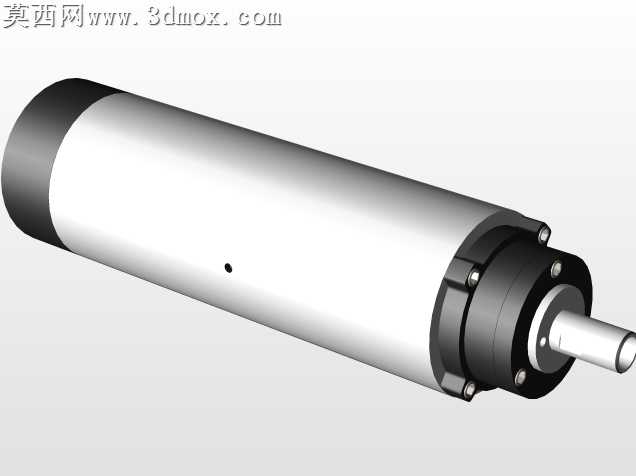

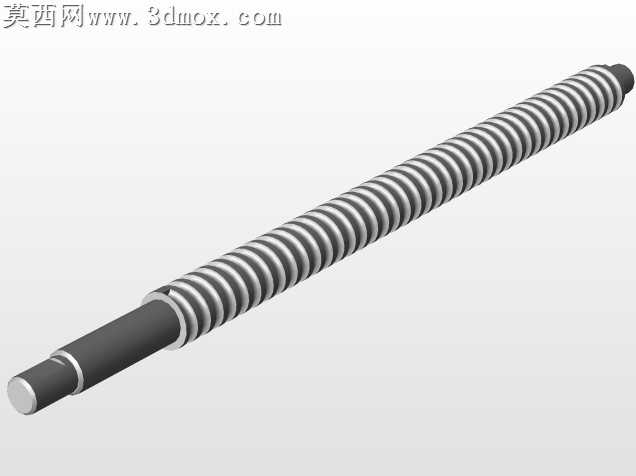

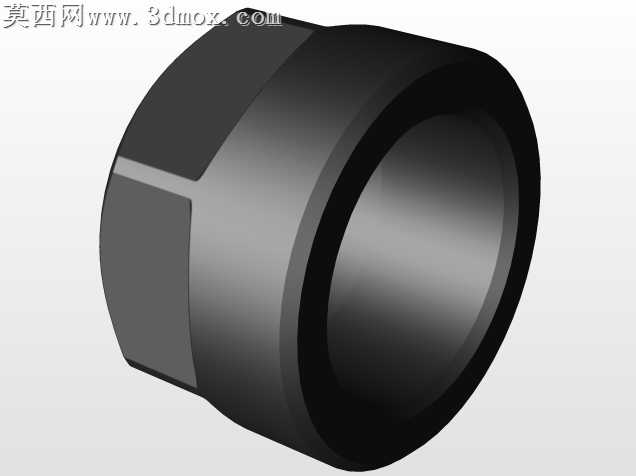

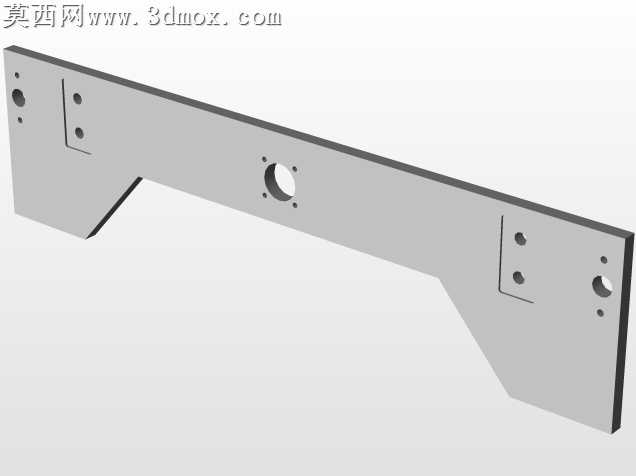

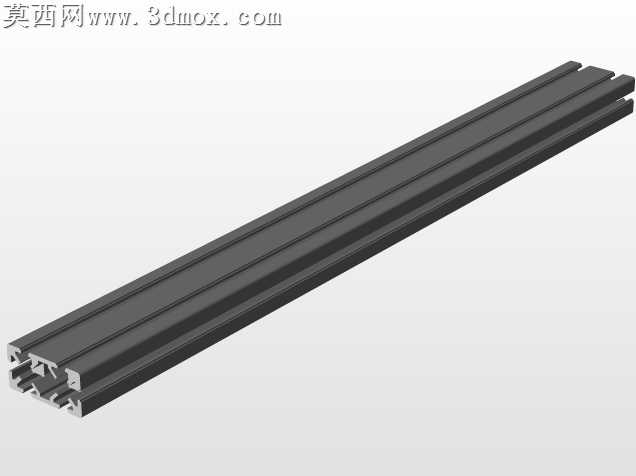

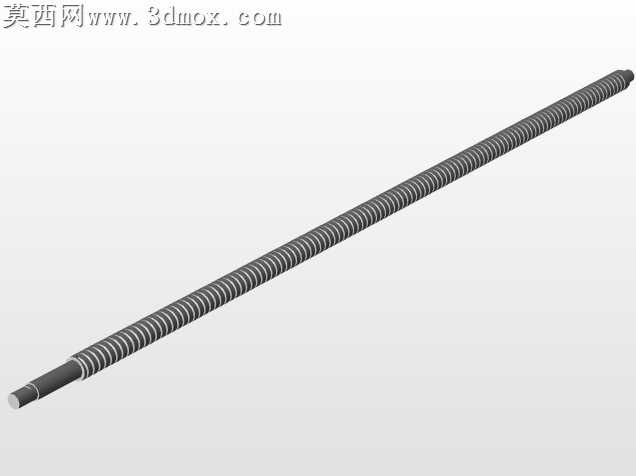

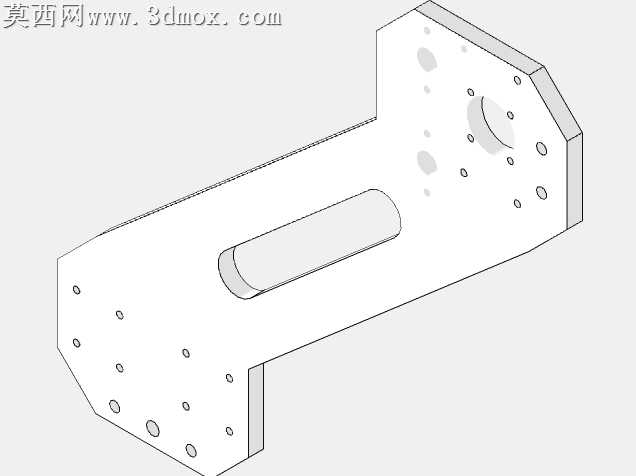

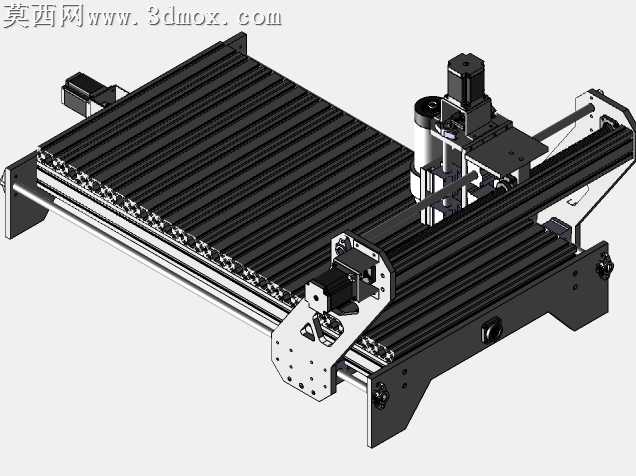

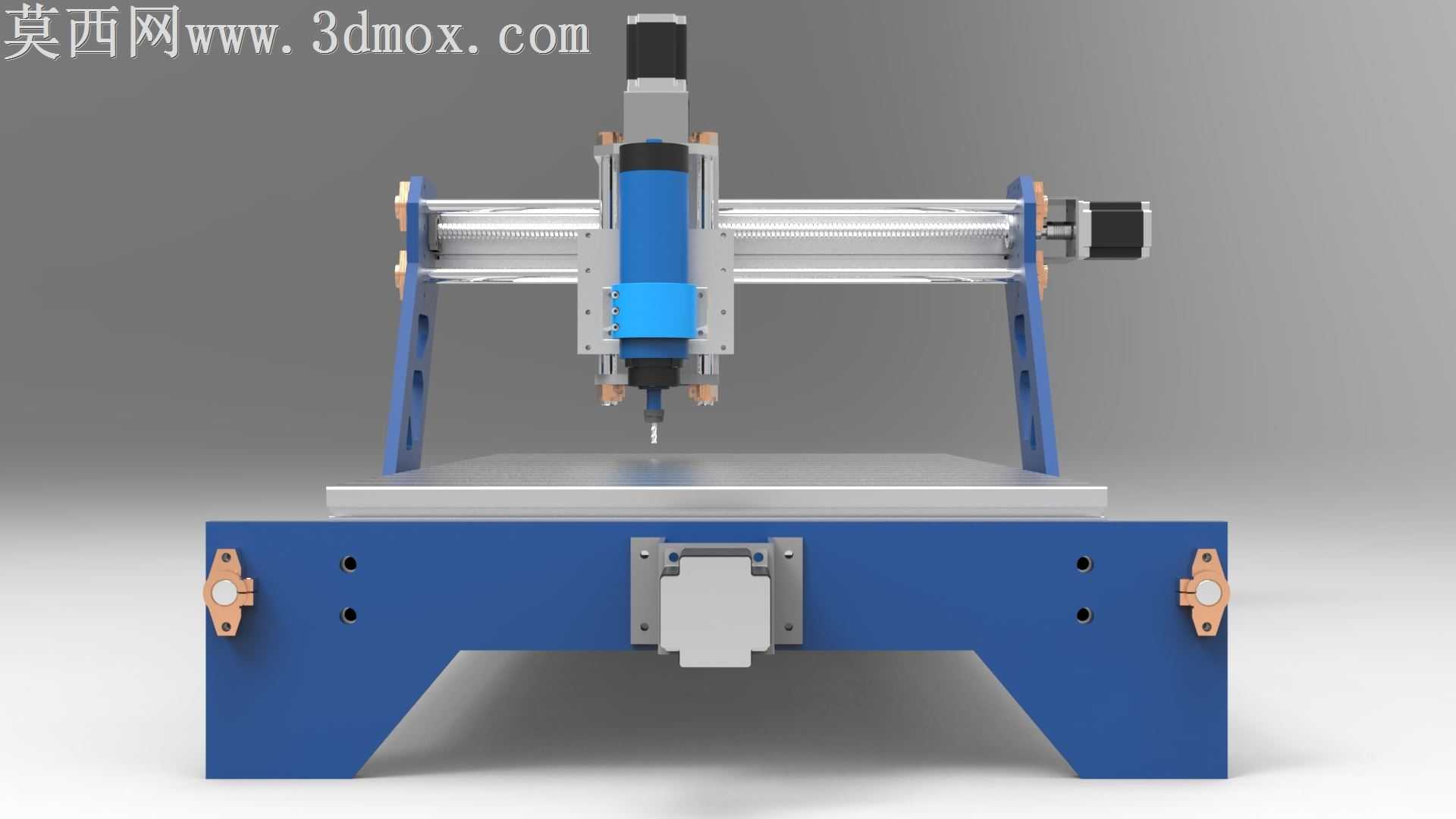

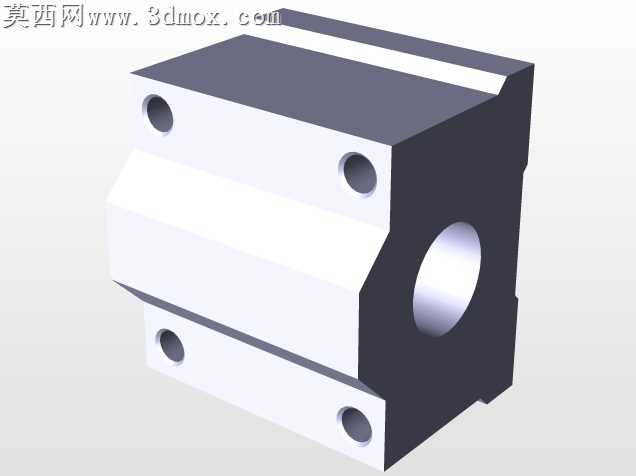

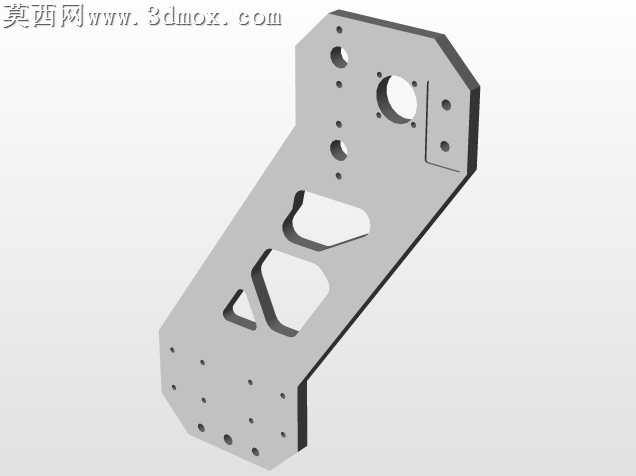

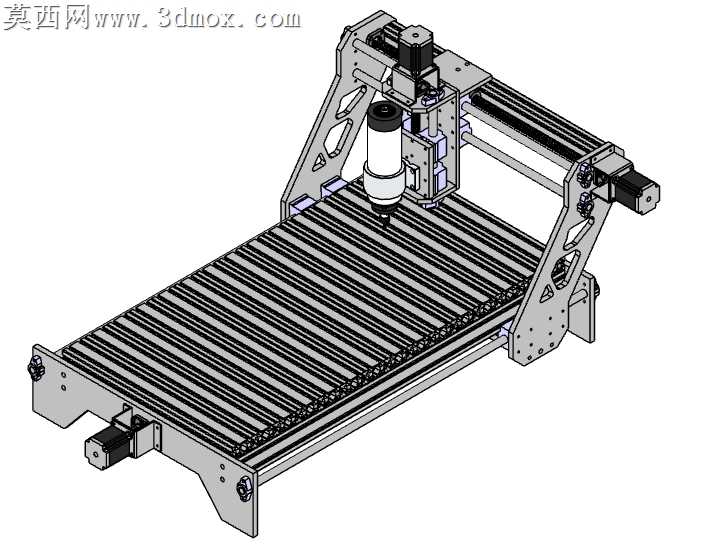

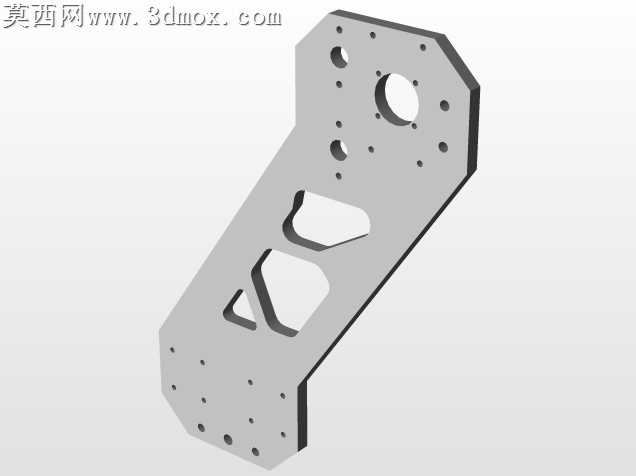

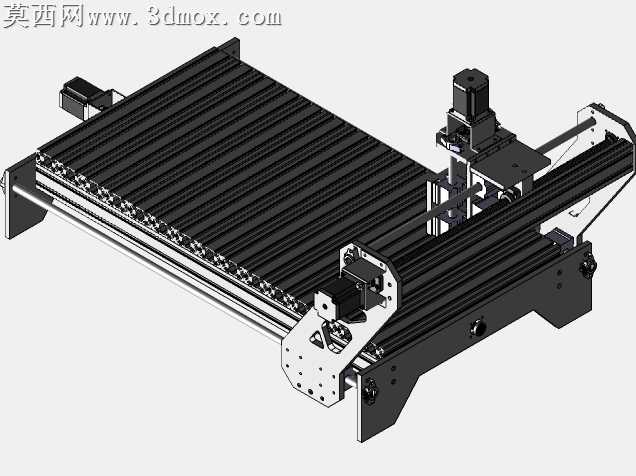

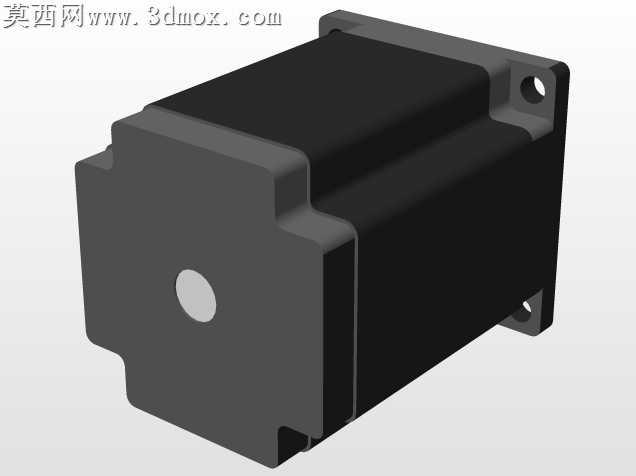

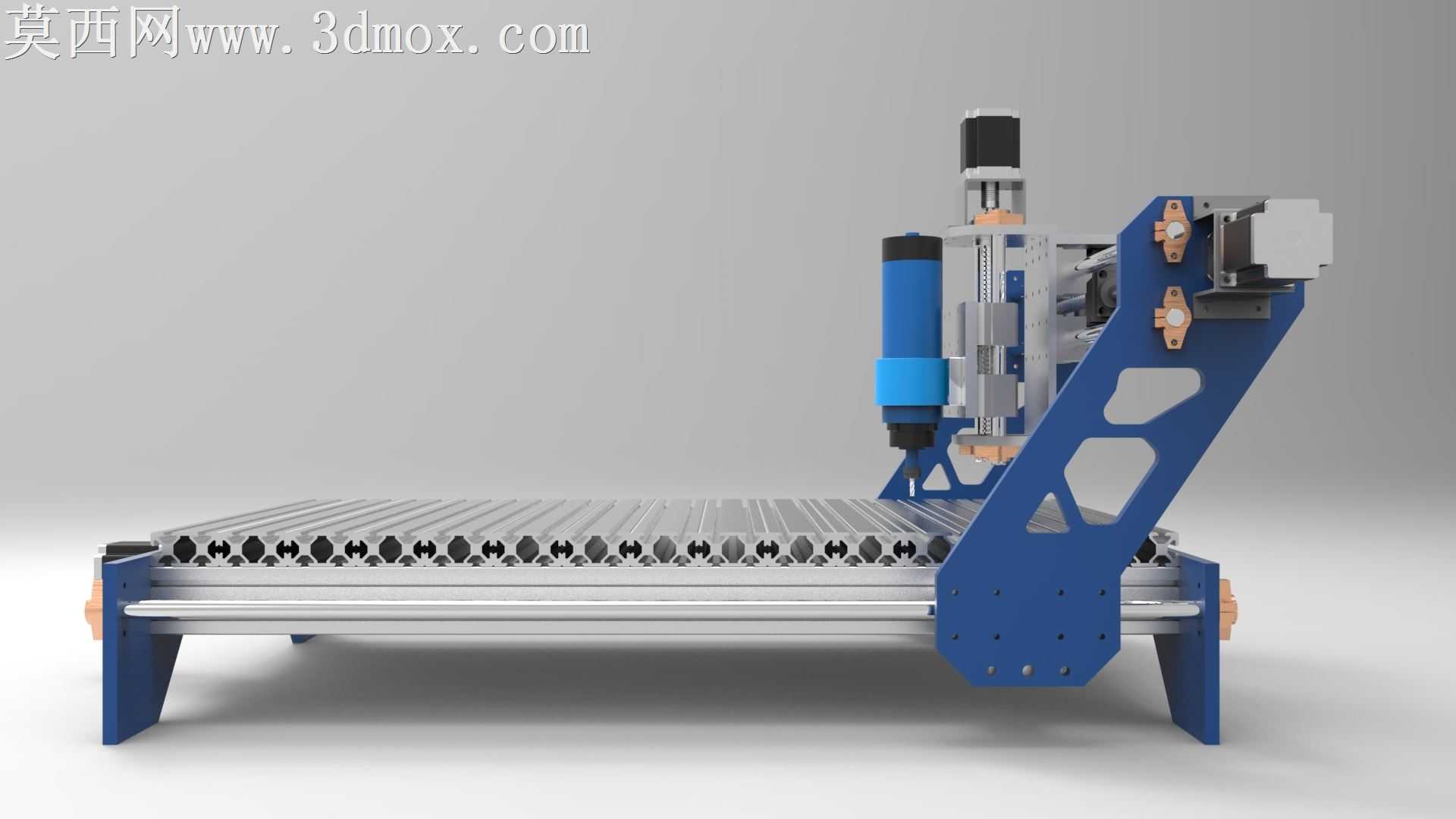

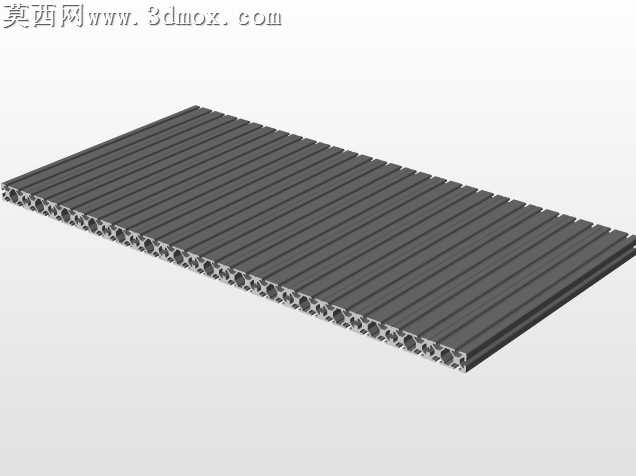

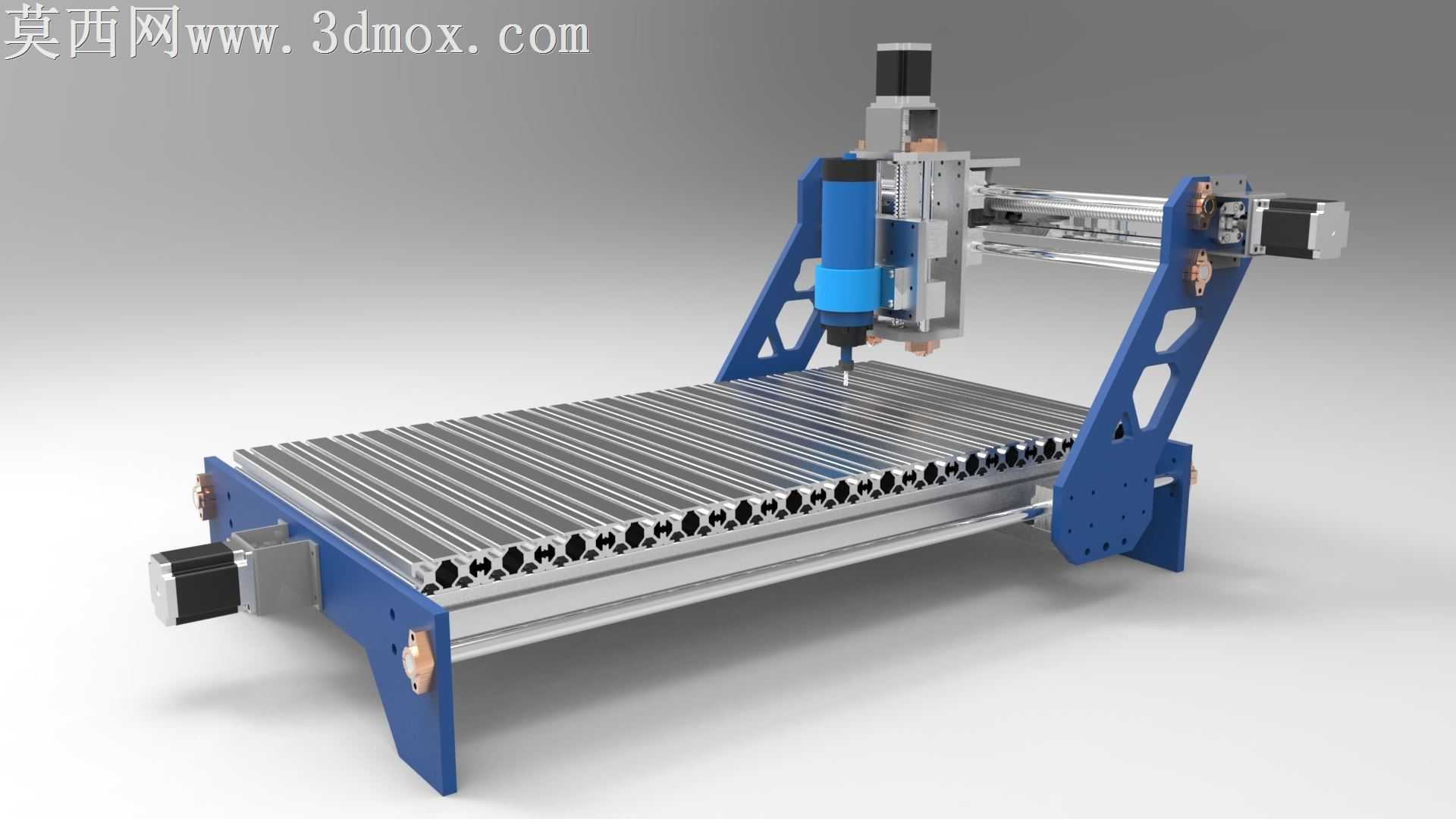

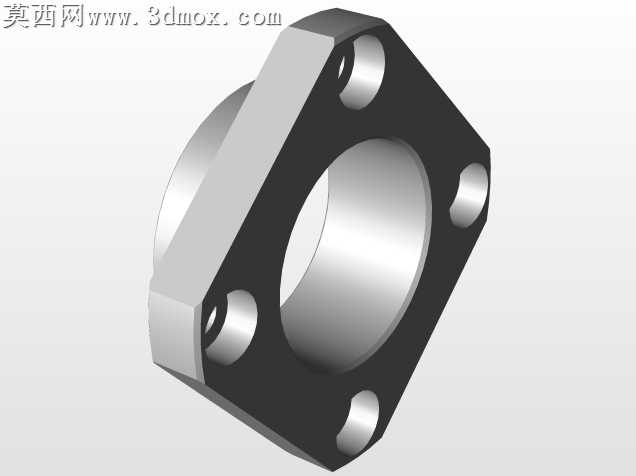

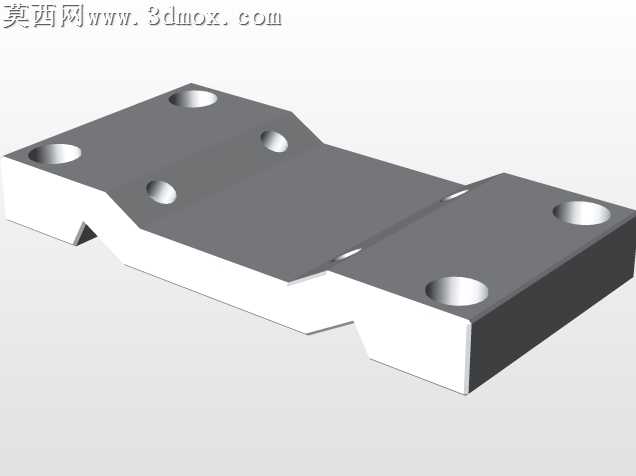

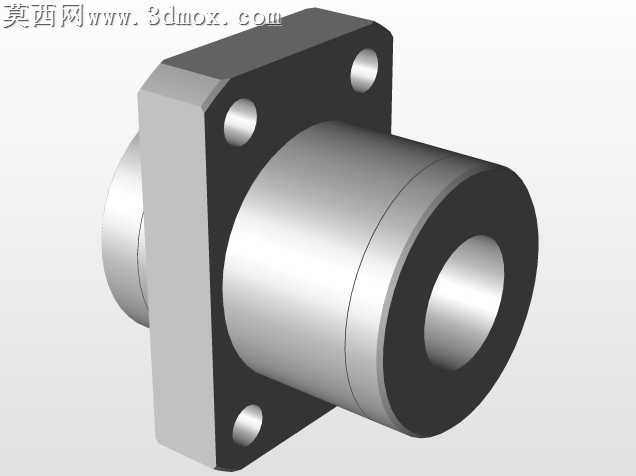

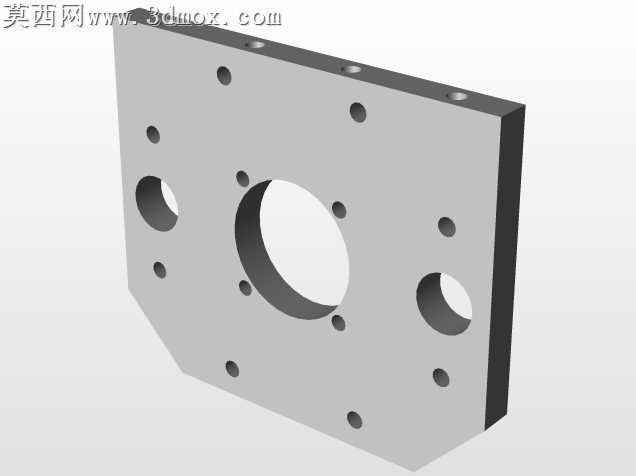

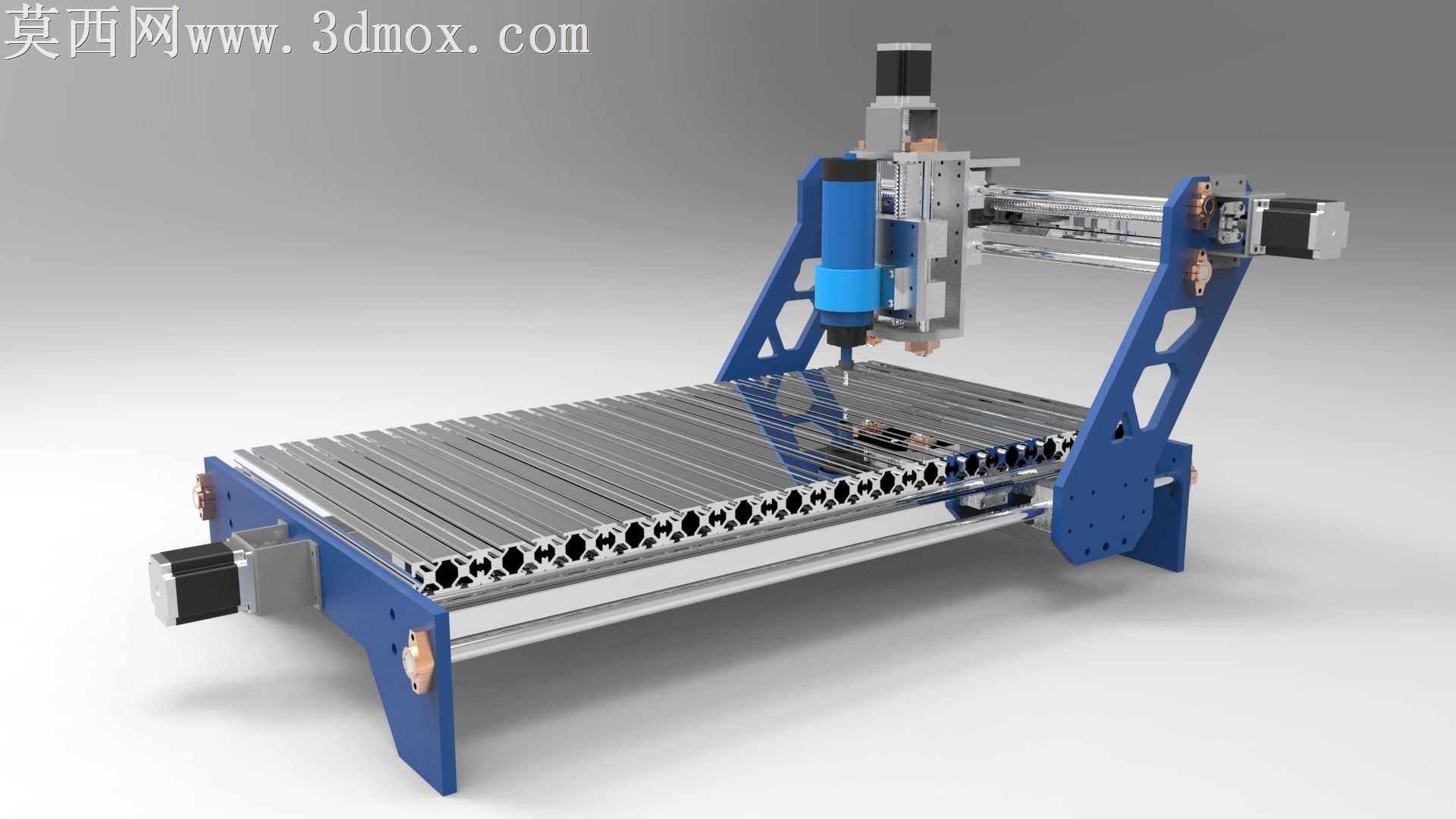

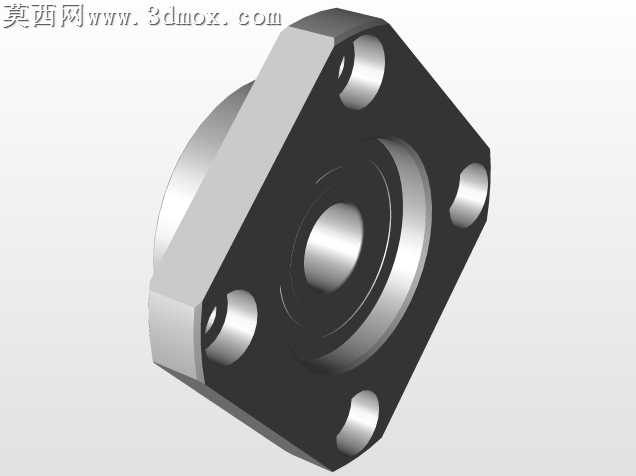

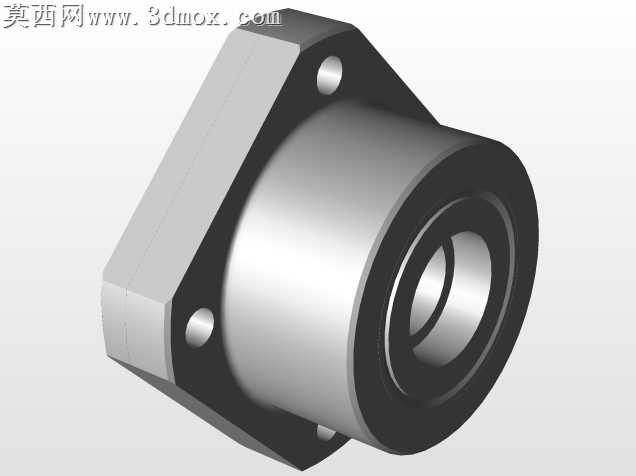

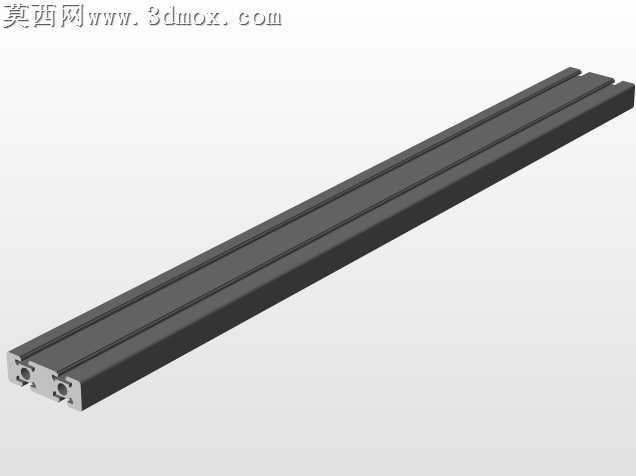

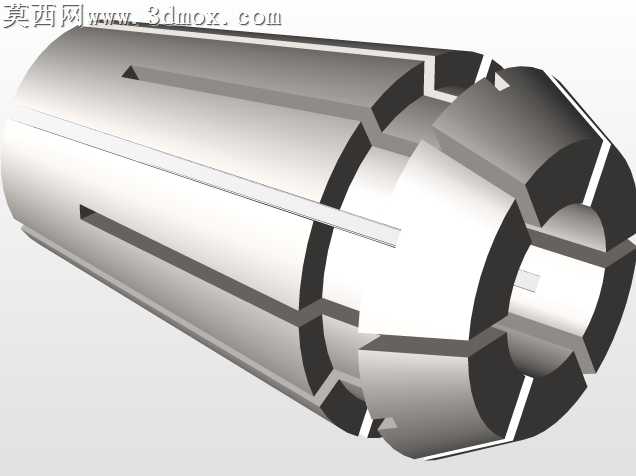

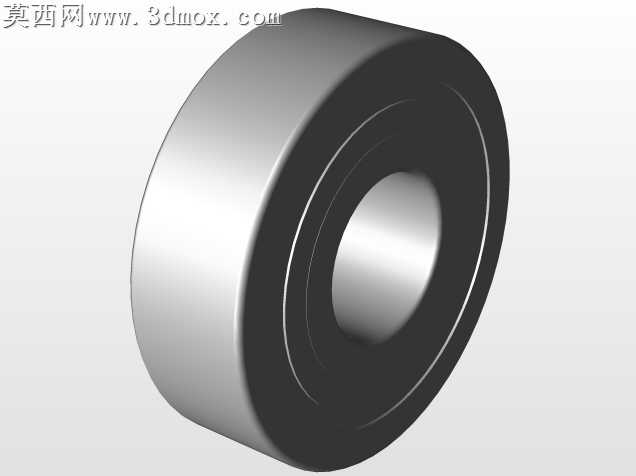

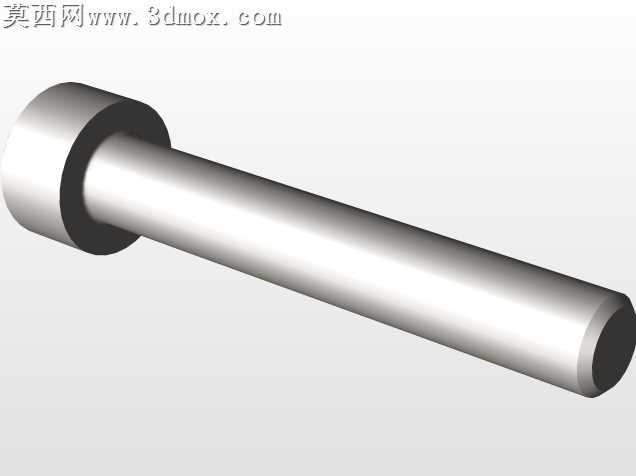

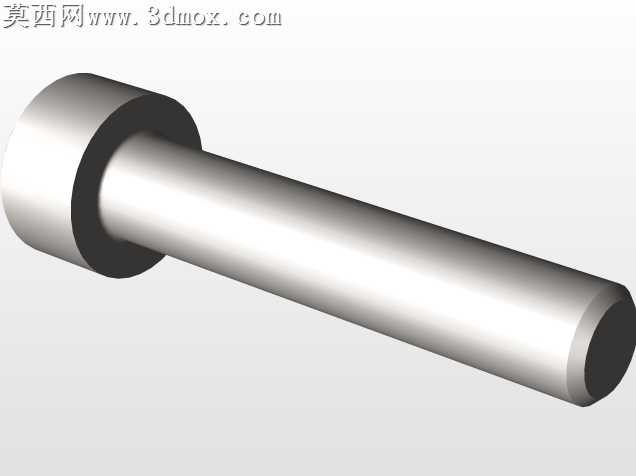

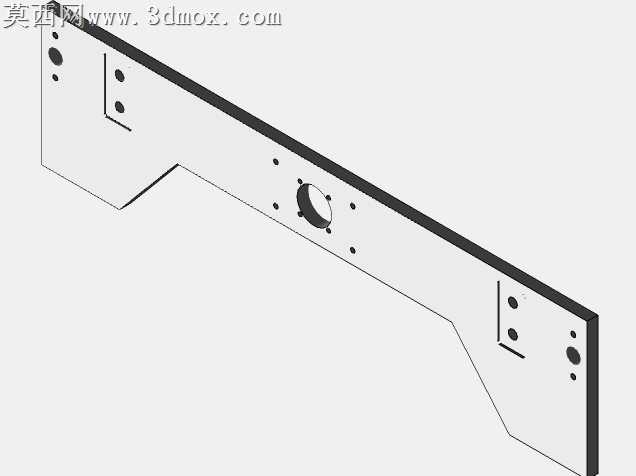

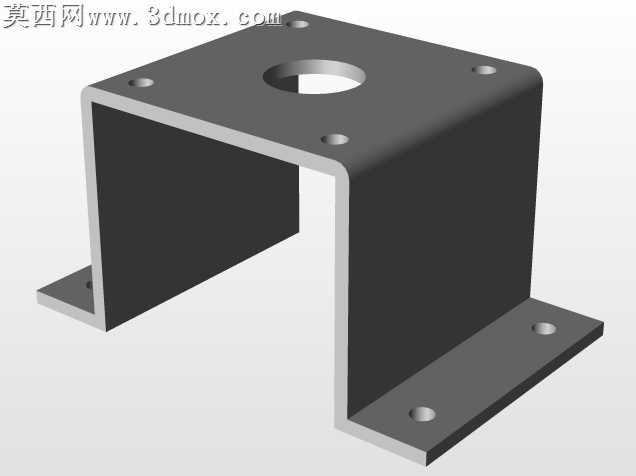

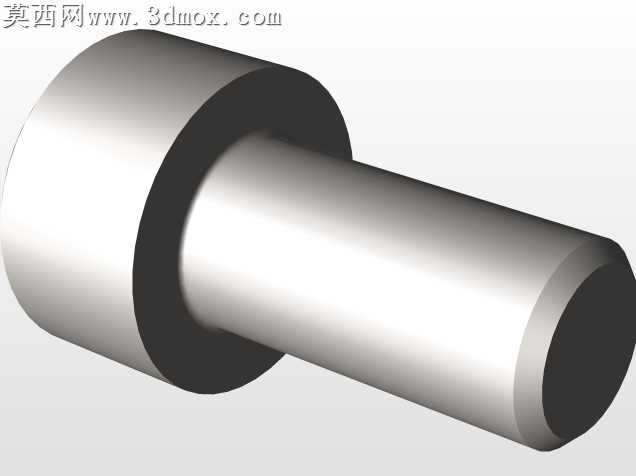

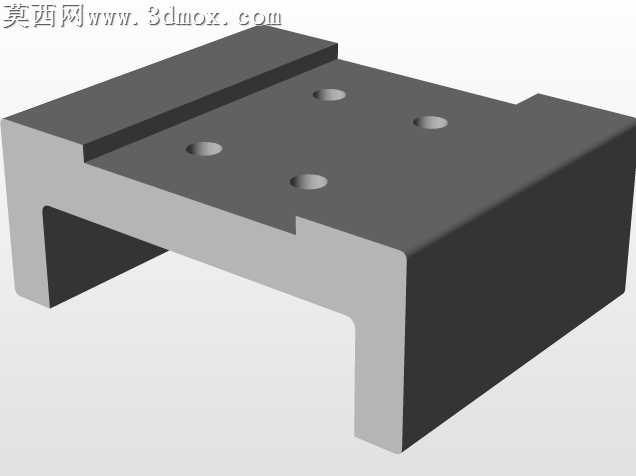

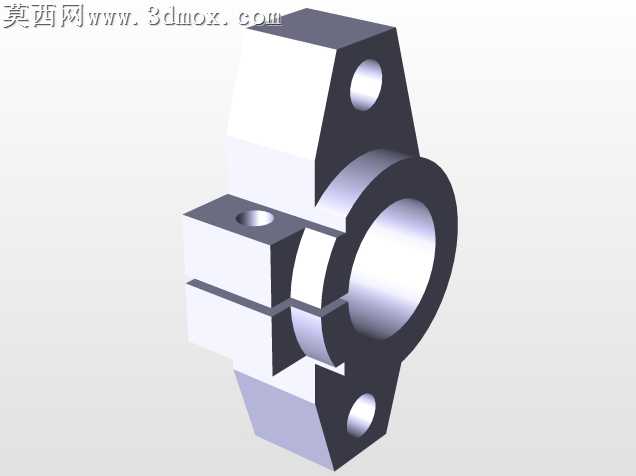

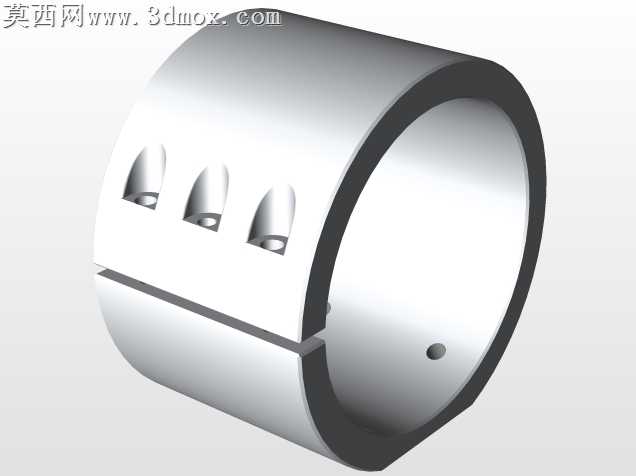

本作品为桌面式数控雕刻机的三维设计方案，整体采用龙门式动龙门结构布局，建模过程中对各功能部件进行了精细化的参数化构建，完整还原了设备的装配逻辑与运动关系。建模阶段首先搭建设备的主体承载框架，选用工业铝型材作为床身与龙门支架的基础构件，精准还原铝型材的槽道结构、端面连接特征，框架两侧的蓝色支撑侧板采用一体化折弯式结构设计，建模时还原了侧板上的安装定位孔、减重镂空槽、加强筋结构，保证支撑结构的刚性同时控制整体重量。传动系统部分，分别对X、Y、Z三个运动轴的组件进行独立建模：Y轴沿床身长度方向布置，采用直线导轨搭配滚珠丝杠的传动组合，建模时还原了导轨的安装基准面、丝杠的支撑座、联轴器以及端部的伺服驱动电机结构；X轴横跨龙门横梁，搭载可横向滑移的Z轴安装滑台，还原了滑台与导轨的配合面、丝杠螺母副的连接结构；Z轴为垂直运动单元，搭载高速电主轴部件，精准还原主轴的夹头结构、冷却风道、安装固定座，以及Z轴的配重与导向结构。渲染阶段对不同部件赋予了贴合实际的材质属性：铝型材构件赋予银灰色磨砂金属材质，还原阳极氧化后的表面质感；蓝色支撑侧板赋予哑光蓝色工程塑料或喷塑金属材质，表现漆面的细腻质感；传动丝杠、导轨赋予亮面镀铬金属材质，突出机加工表面的光洁度；电主轴部分区分金属外壳与蓝色塑料端盖的材质差异，电机部分还原黑色哑光外壳与金属端盖的质感对比；工作台面的铝型材台面还原型材槽口的细节与防滑纹理。设计思路上，该设备定位为小型桌面加工设备，兼顾小尺寸工件的雕刻、铣削加工需求，整体结构采用模块化设计，各轴组件可独立拆装维护，铝型材框架无需复杂焊接加工，降低组装难度，龙门式结构保证加工行程的同时压缩设备整体占地面积，三轴均采用伺服驱动搭配精密传动副，保证加工的运动精度，主轴采用高速风冷电主轴，适配软金属、塑料、木材等多种材质的小件加工需求，建模时严格按照实际装配的干涉关系进行校验，确保各运动轴在全行程内无结构干涉，所有连接孔位、安装基准都符合通用机械配件的安装标准，可直接用于设备的组装指导与结构优化参考。
