不锈钢皮带式工业输送传送设备

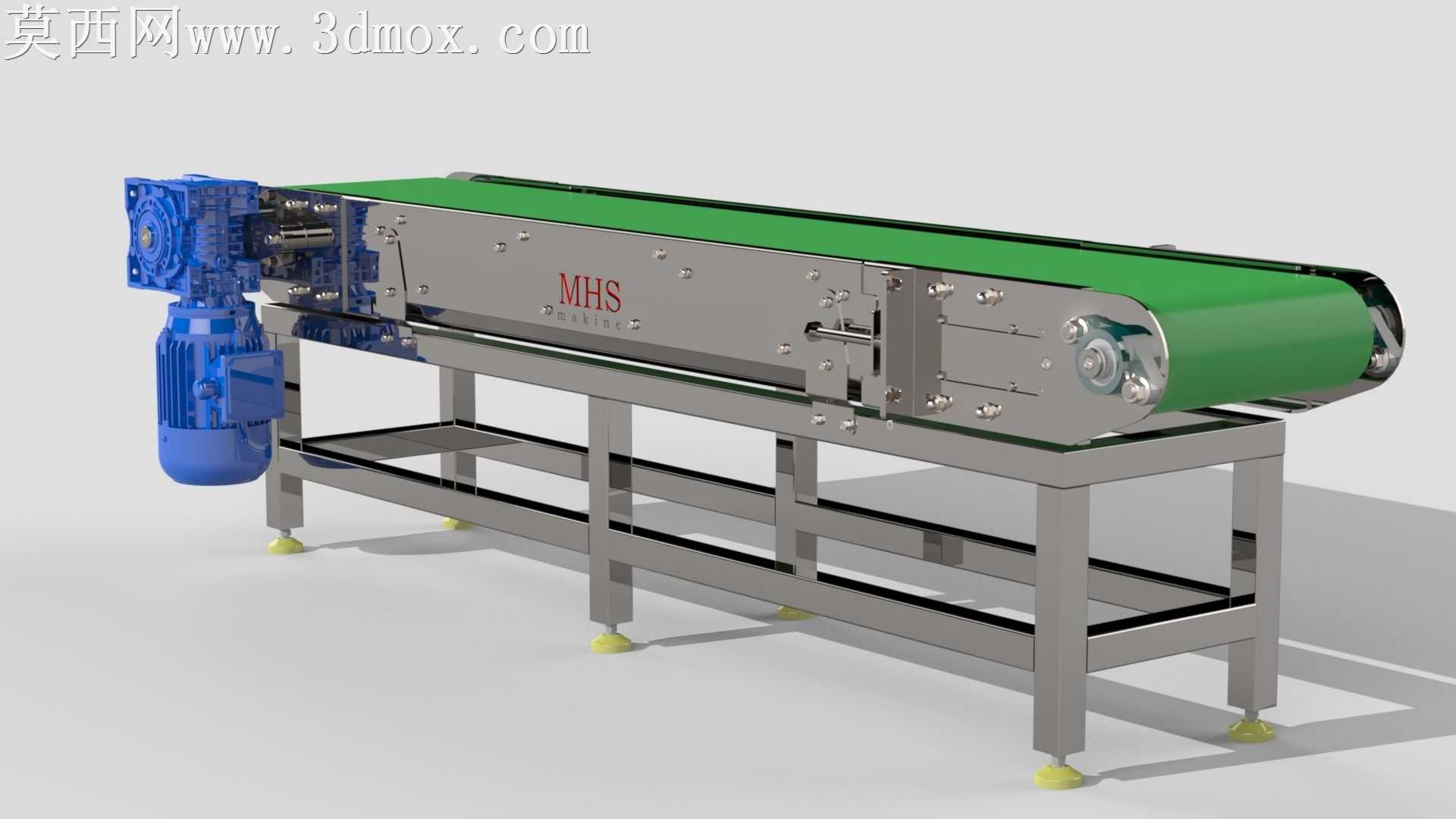

本模型为皮带式工业输送机三维设计成果，采用专业三维建模软件完成全参数化构建，完整还原设备的每一处结构细节，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，各零部件间的配合关系完全符合实际生产装配要求，无干涉错位问题。渲染阶段采用写实材质渲染方案，机架部分赋予拉丝不锈钢材质，精准还原金属表面的细腻拉丝纹理与冷冽金属光泽，调节材质的反射、粗糙度参数模拟真实不锈钢的光影表现；输送皮带赋予哑光绿色橡胶材质，还原橡胶表面的细微颗粒质感与低反光特性；驱动端的减速电机赋予蓝色烤漆金属材质，还原工业电机的漆面质感与散热结构细节；底部可调脚杯赋予黄色防滑橡胶与金属螺杆的组合材质，清晰区分不同部件的材质属性。结构设计上，设备采用方管焊接成型的不锈钢机架作为承载主体，机架设置多层横纵加强梁提升整体结构刚性，避免长距离输送过程中的机架形变；输送段采用两端辊筒张紧皮带的结构，侧边设置可调节张紧机构，可根据皮带使用损耗调整张紧度，防止皮带打滑跑偏；驱动端集成蜗轮蜗杆减速电机，通过直连方式驱动主动辊筒，传动结构紧凑传动效率高；设备两侧设置不锈钢挡边，防止输送过程中物料洒落；底部安装可调防滑脚杯，可根据安装地面的平整度调整设备水平度，同时起到减震防滑的作用。设计思路围绕食品、轻工等行业的洁净物料输送需求展开，整体采用不锈钢材质适配洁净生产场景的卫生要求，皮带宽度、机架长度、输送高度均按照常规生产线接驳需求设定，可直接对接各类生产加工设备完成物料的水平转运，模型完整保留了所有零部件的建模参数，可根据实际使用场景调整尺寸参数，适配不同的输送产能与安装空间要求，整体建模精度高，结构逻辑清晰，可用于方案展示、工程参考以及虚拟调试等场景。
