平衡钢丝网输送滚子链传送带结构设计

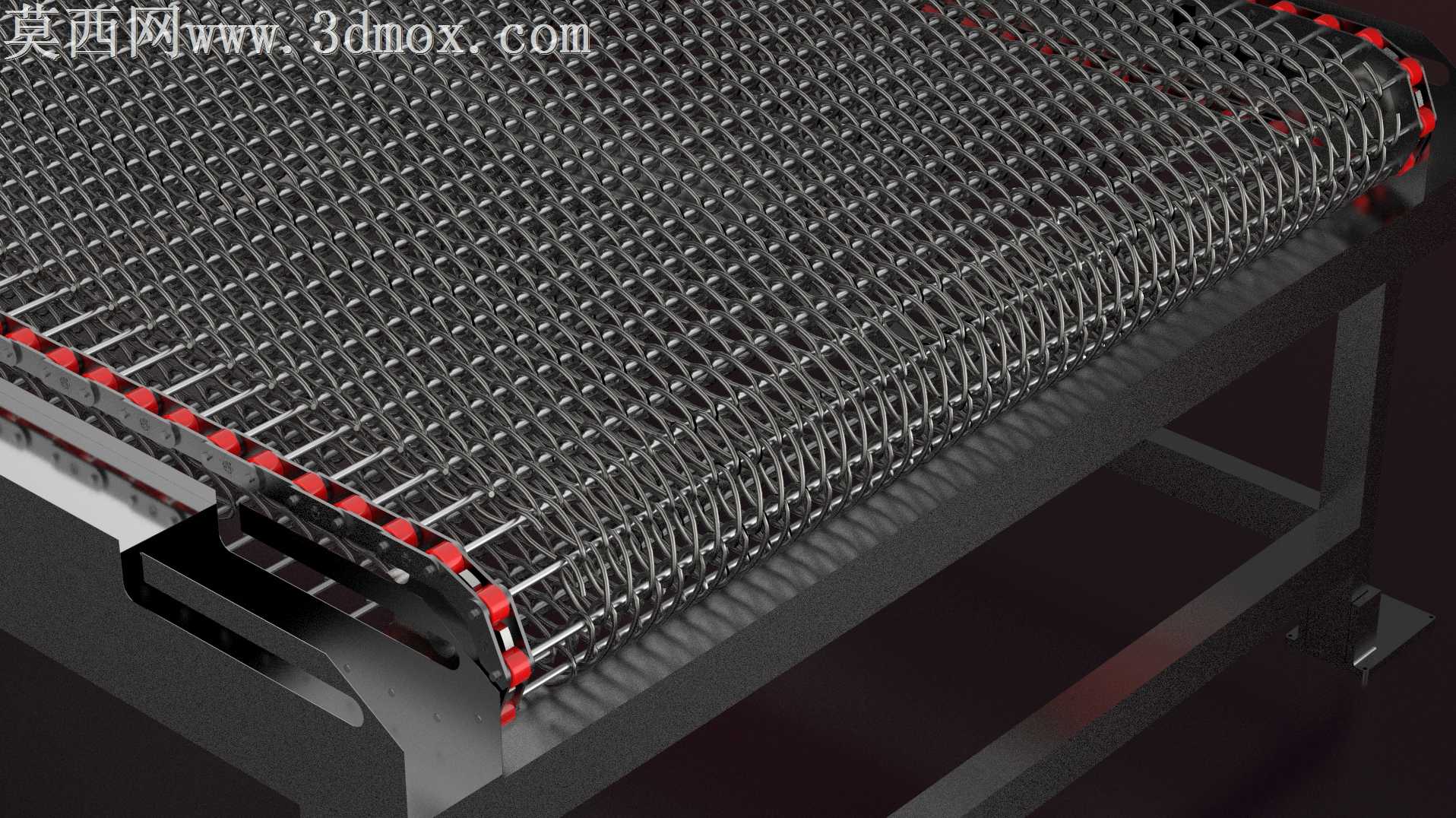

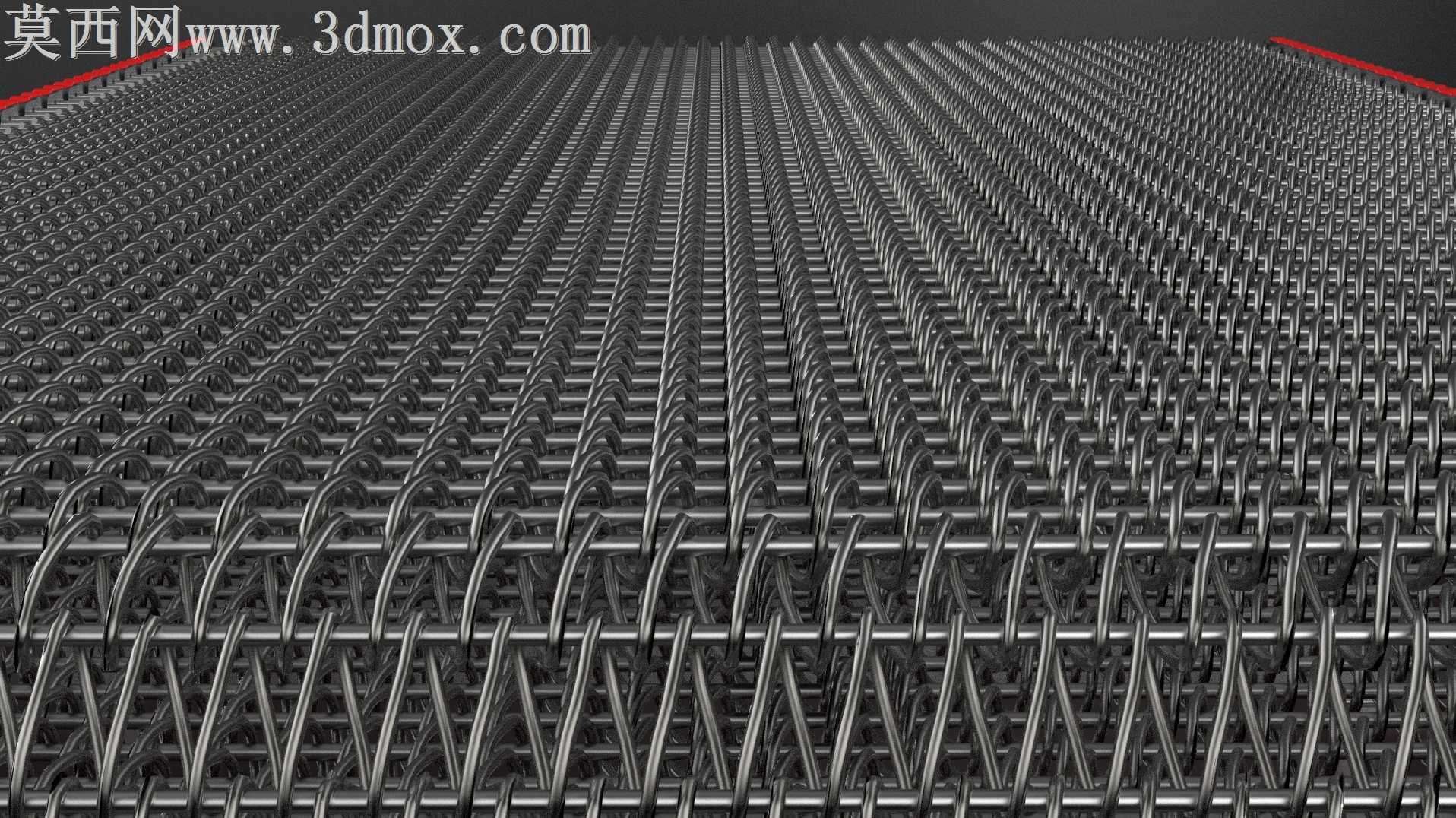

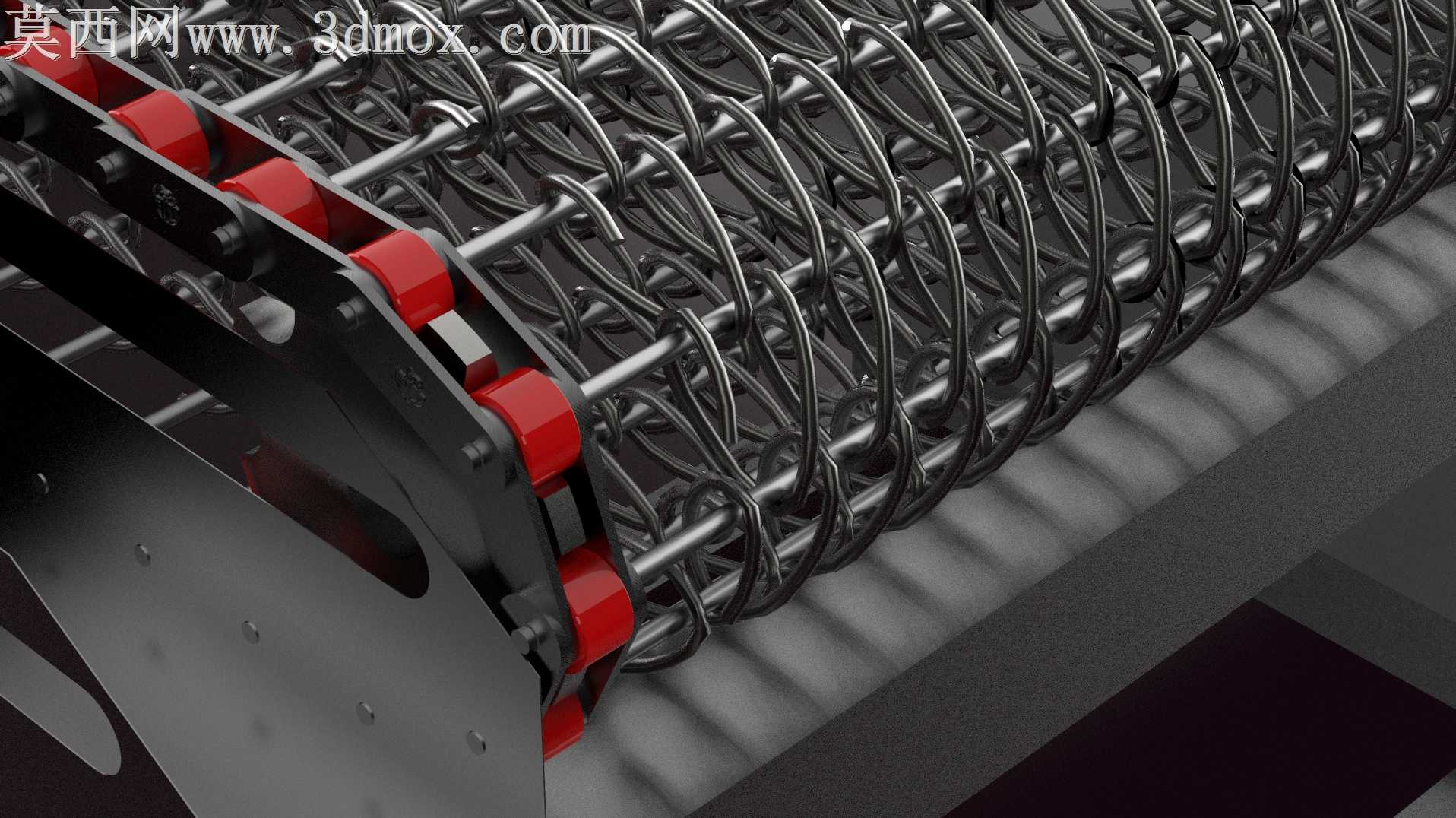

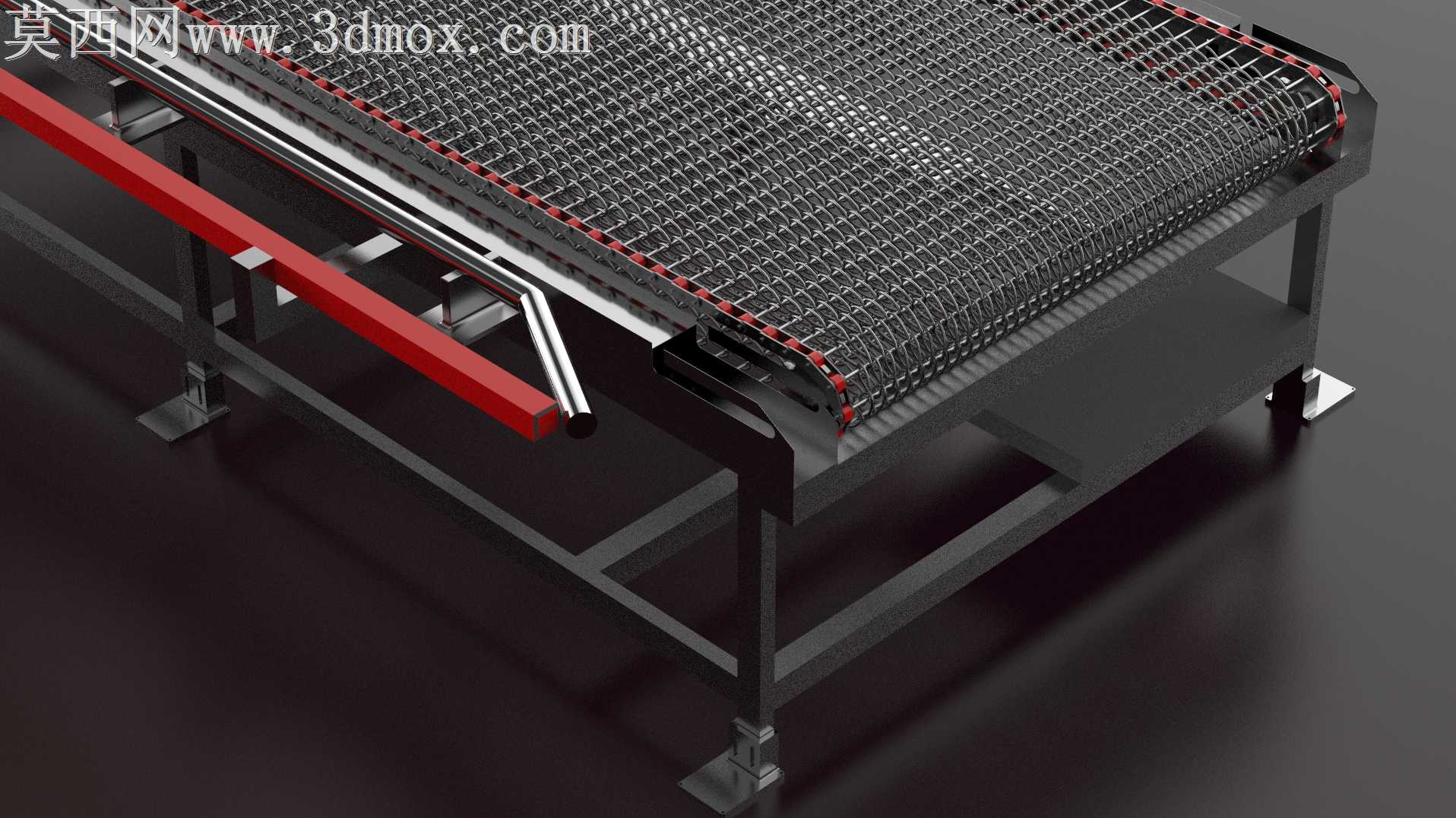

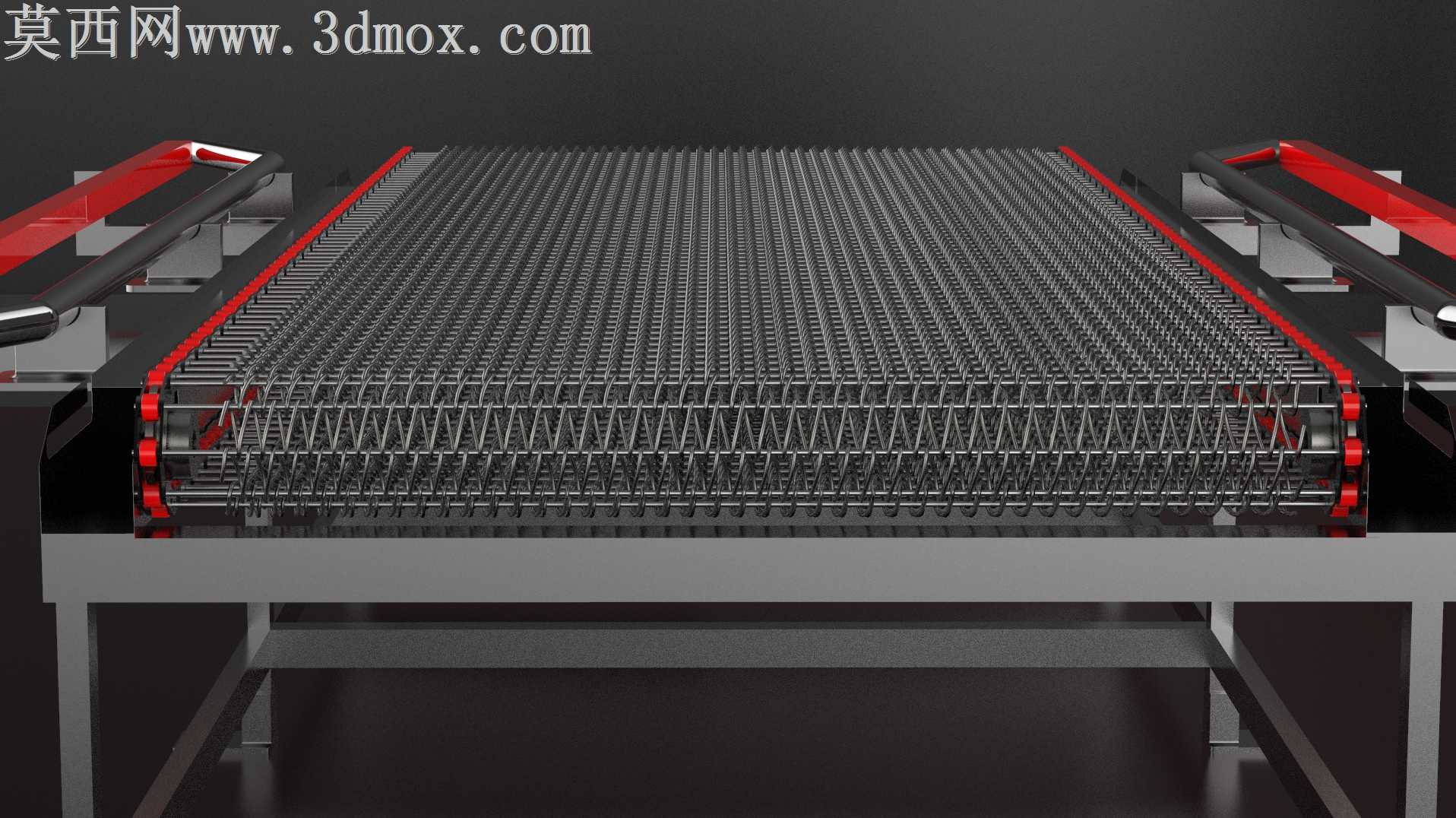

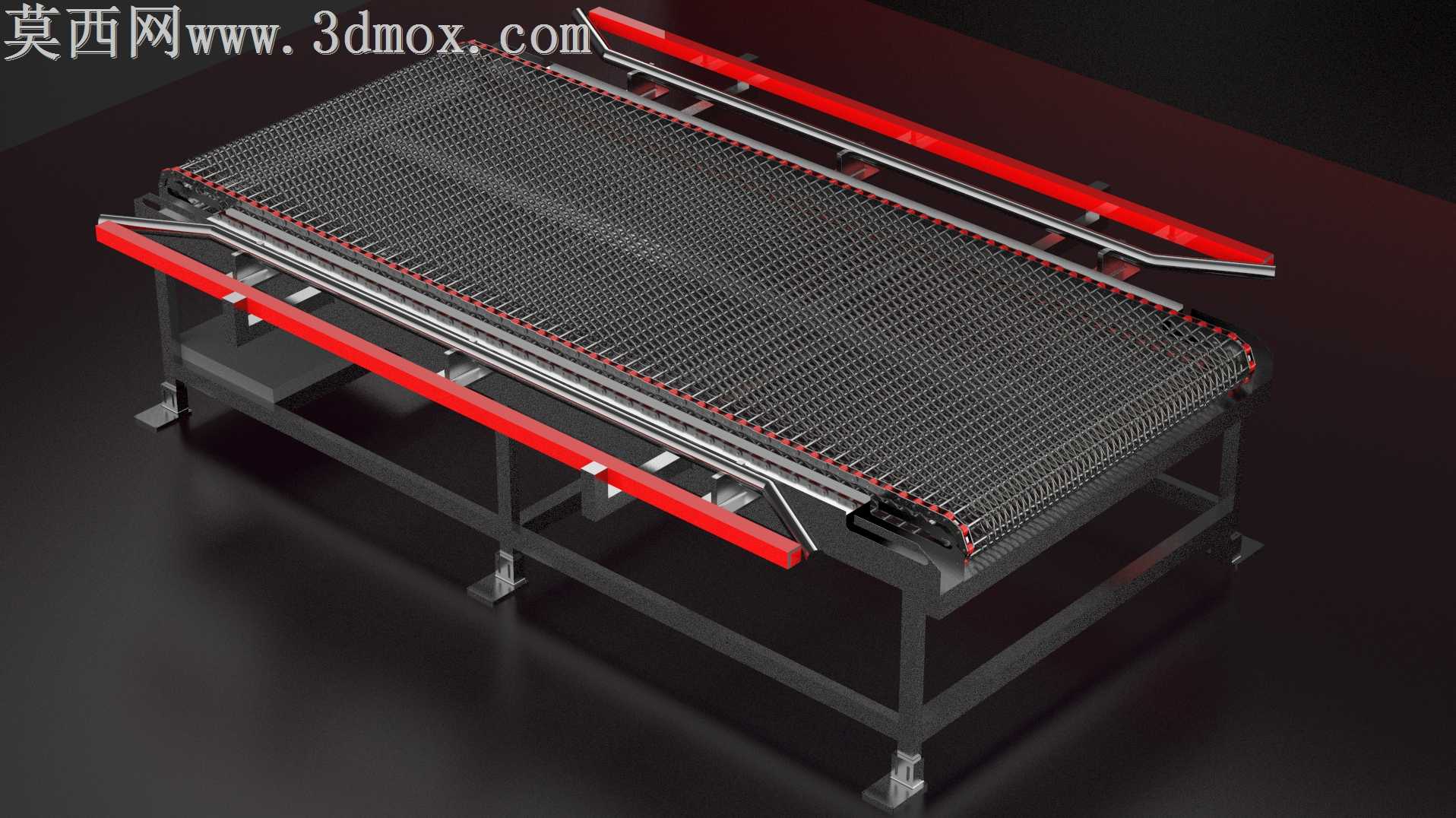

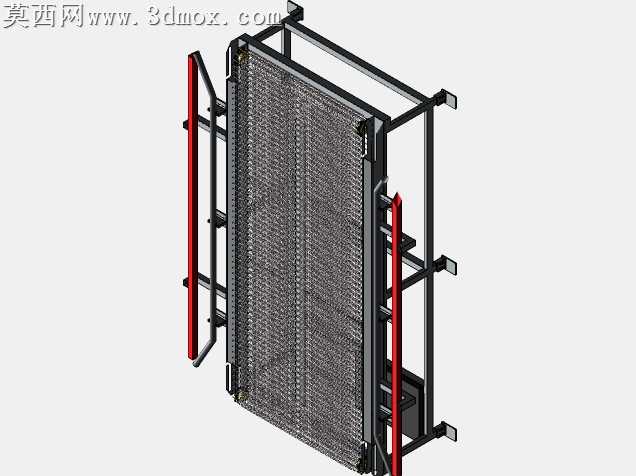

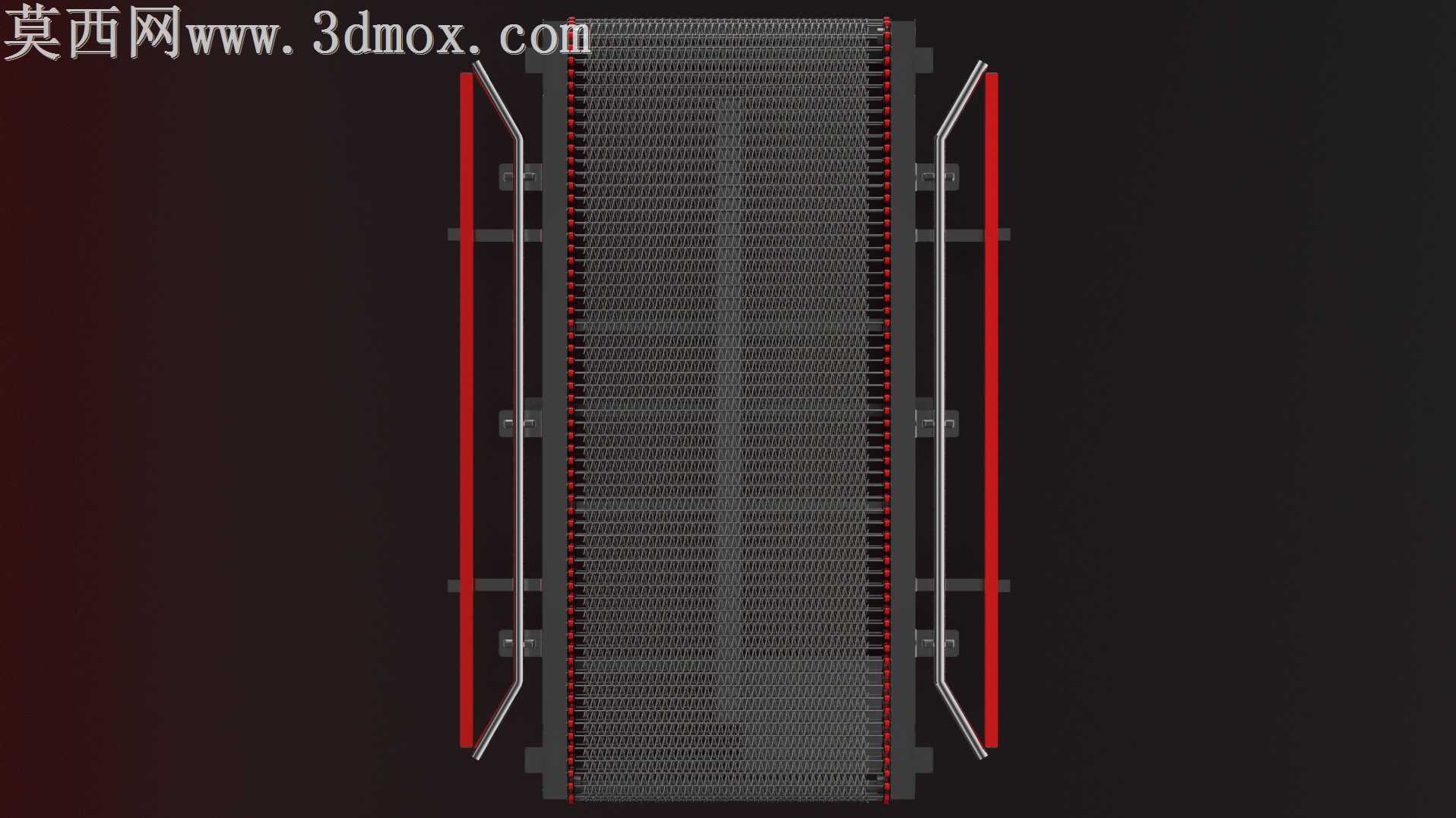

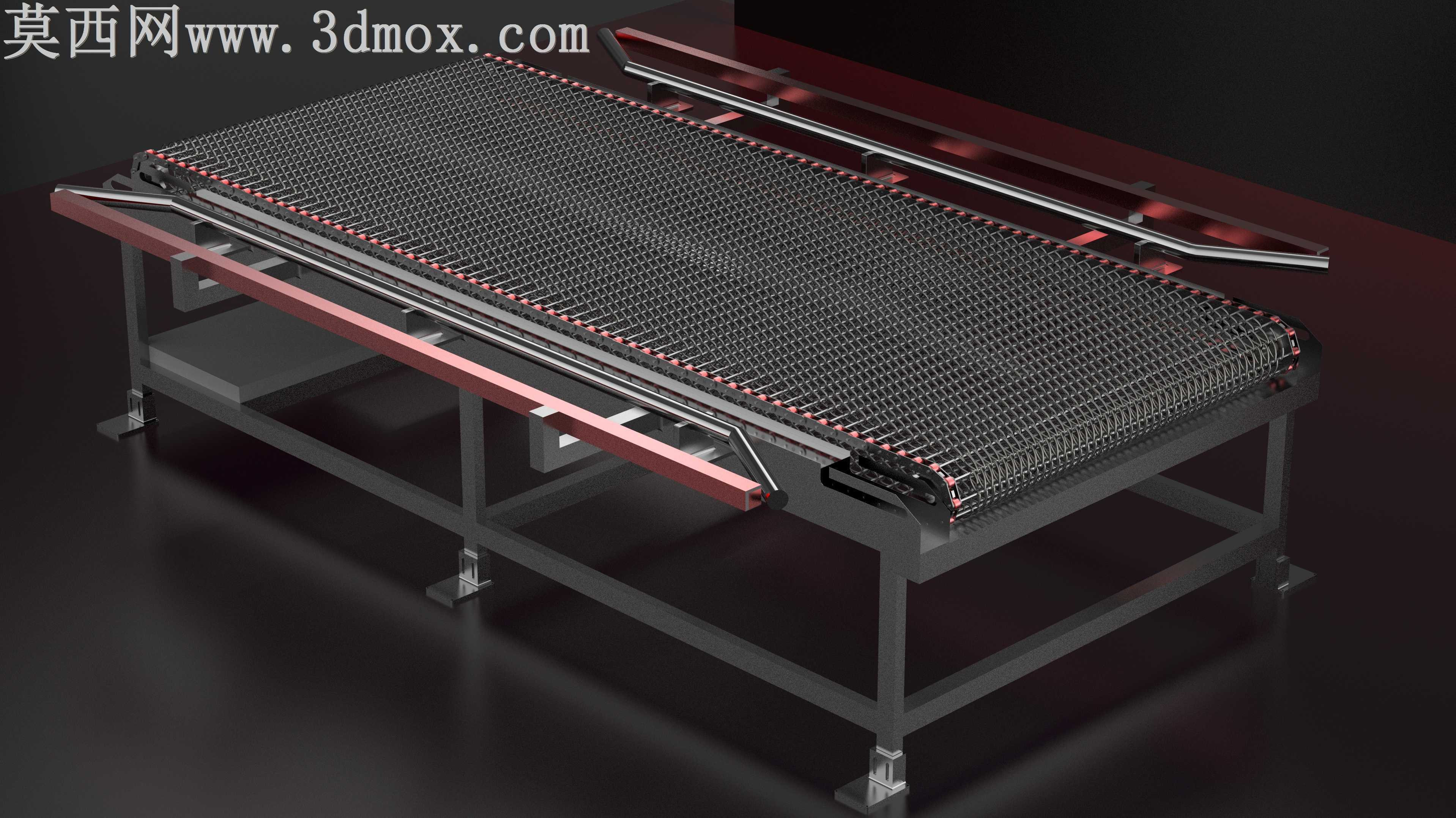

本作品为平衡钢丝网输送滚子链的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各传动部件的装配干涉校验，确保链节与网面、链轮啮合部位的尺寸精度匹配。模型主体的平衡式钢丝网带采用螺旋编织钢丝的阵列化建模方式，通过单组钢丝编织单元的路径扫描、实体填充后，沿输送方向做等距阵列，同时对网带边缘做封边处理，将钢丝端头与两侧的输送滚子链外链板做刚性约束绑定，避免网带在传动过程中出现松脱、移位问题。两侧的输送滚子链严格按照滚子链传动标准做结构还原，包含内链板、外链板、销轴、套筒、滚子五个核心组成部分，各零件间保留符合实际装配的间隙参数，滚子与套筒间设置转动副约束，套筒与内链板、销轴与外链板分别设置固定约束，可完整模拟链条与链轮啮合时的滚子滚动传动效果。机架部分采用标准型钢型材做拼接建模，承托段设置光滑的支撑托板，与网带底面保留微小滑动间隙，两端的主动、从动链轮轴组配套设置轴承座安装位，轴端预留动力输入连接结构，可适配常规减速电机的输出端安装。渲染阶段对不同部件做差异化材质赋予：钢丝网带采用哑光不锈钢材质，调整金属粗糙度参数模拟编织网面的漫反射效果，还原金属丝网的半通透视觉特性；链条部件采用调质钢材质，表面做轻微氧化发黑的质感处理，区分于网带的亮面金属效果；机架部分采用标准工业灰喷塑材质，边缘做轻微倒角处理避免锐边视觉效果；端部的链条导向护边采用红色工程塑料材质，既起到视觉区分作用，也还原实际设备中护边的耐磨防护属性。设计过程中重点考量了网带的承重受力特性，平衡式编织结构可保证网面在承载物料时受力均匀，避免局部凹陷变形，两侧链条同步驱动的结构可保证网带运行过程中不跑偏，整体结构可直接用于网带输送机的方案设计演示、结构校核以及生产加工参考，各零件可单独导出用于工程图纸的生成转换。
