链式辊道输送设备结构设计方案

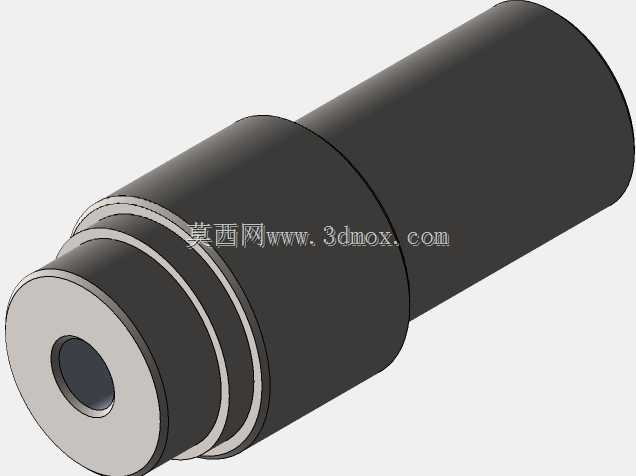

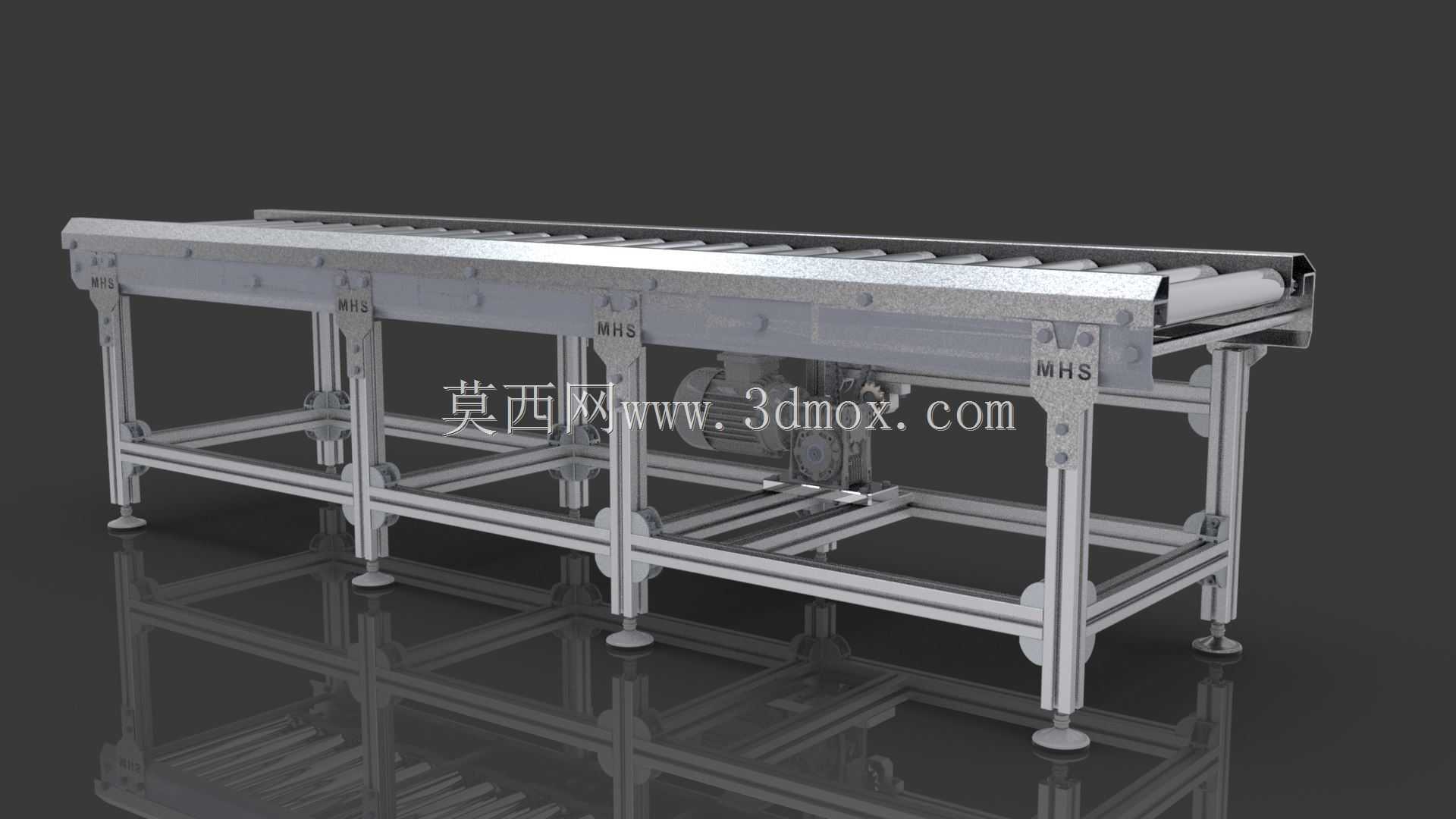

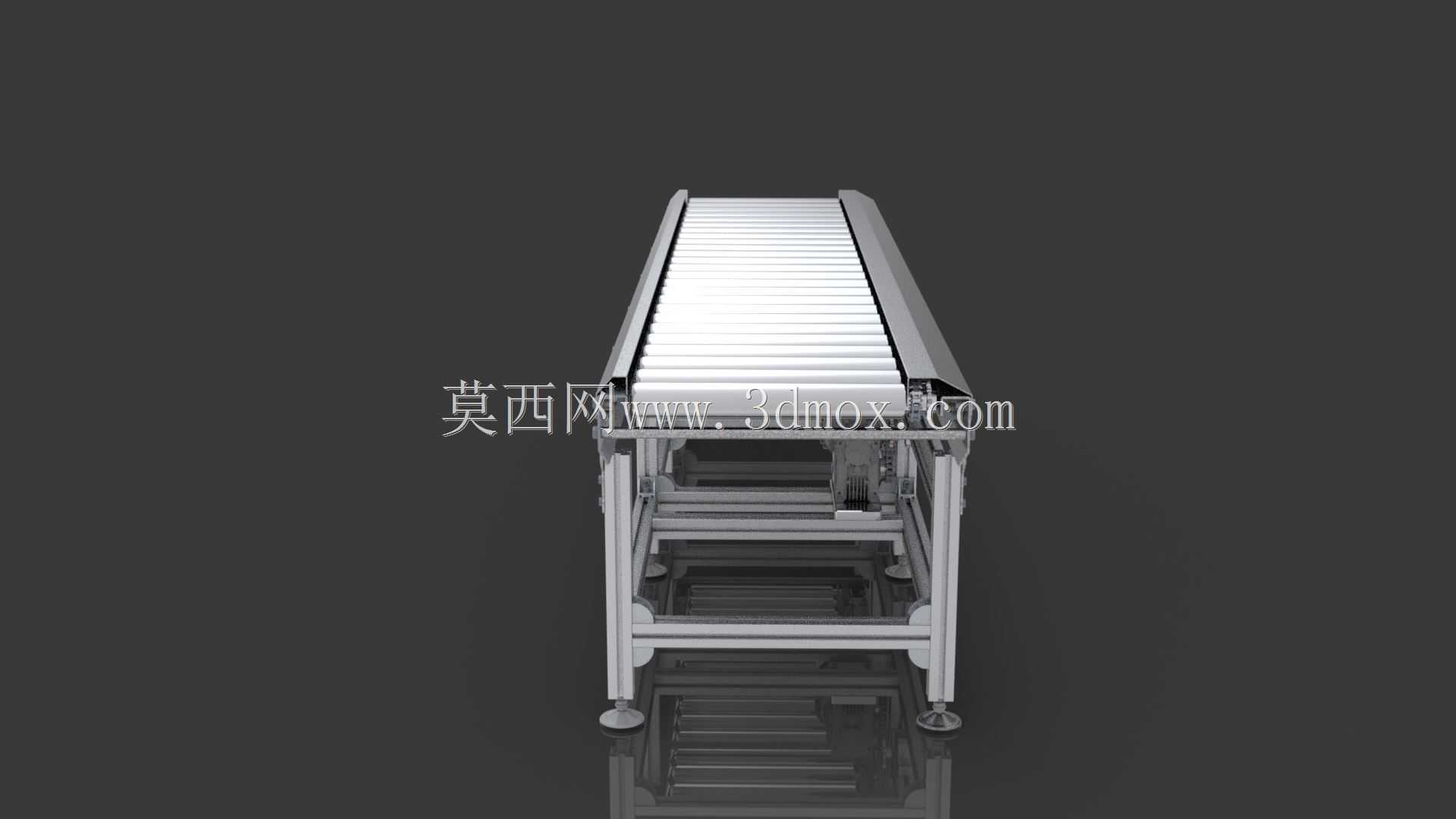

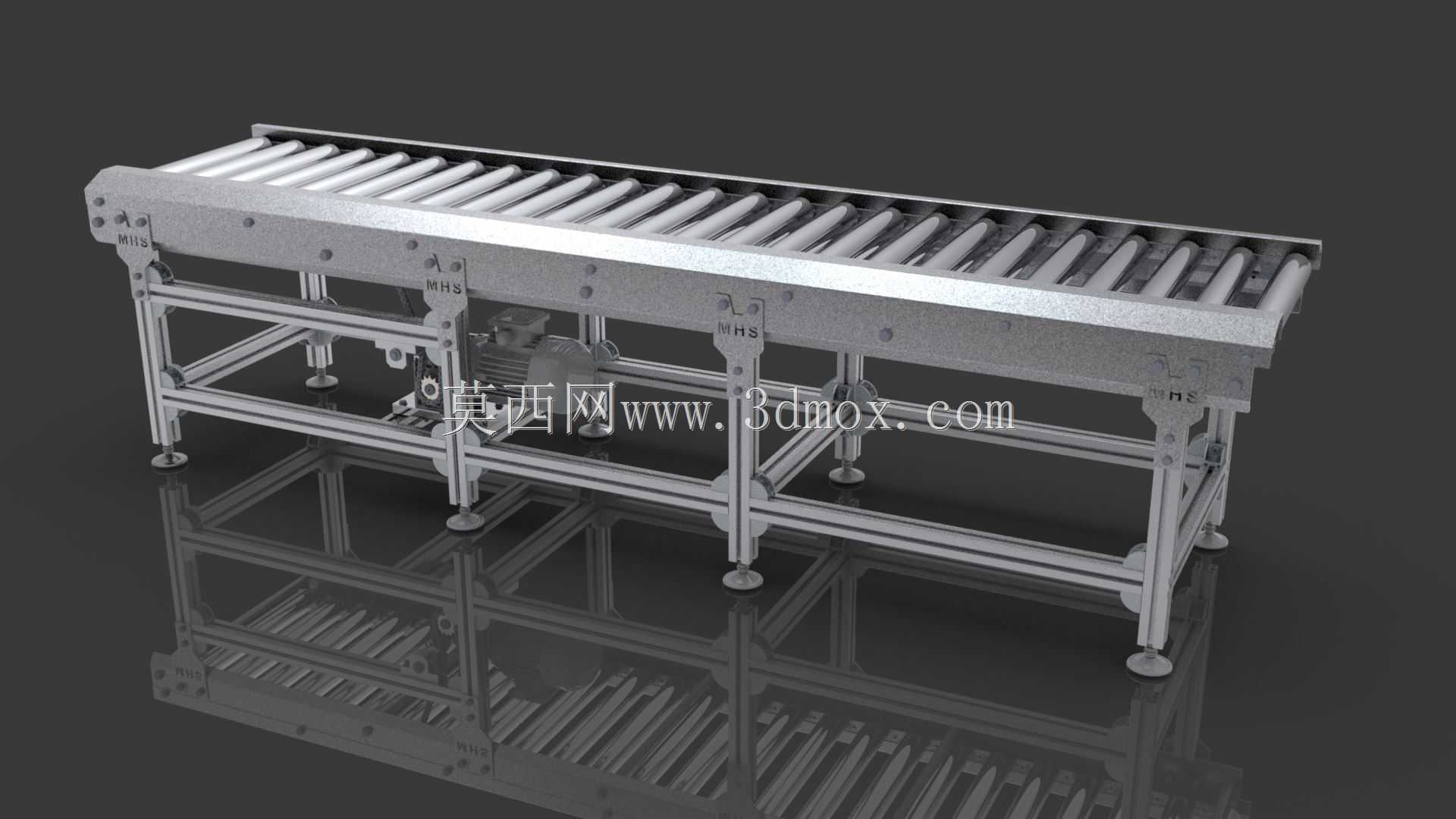

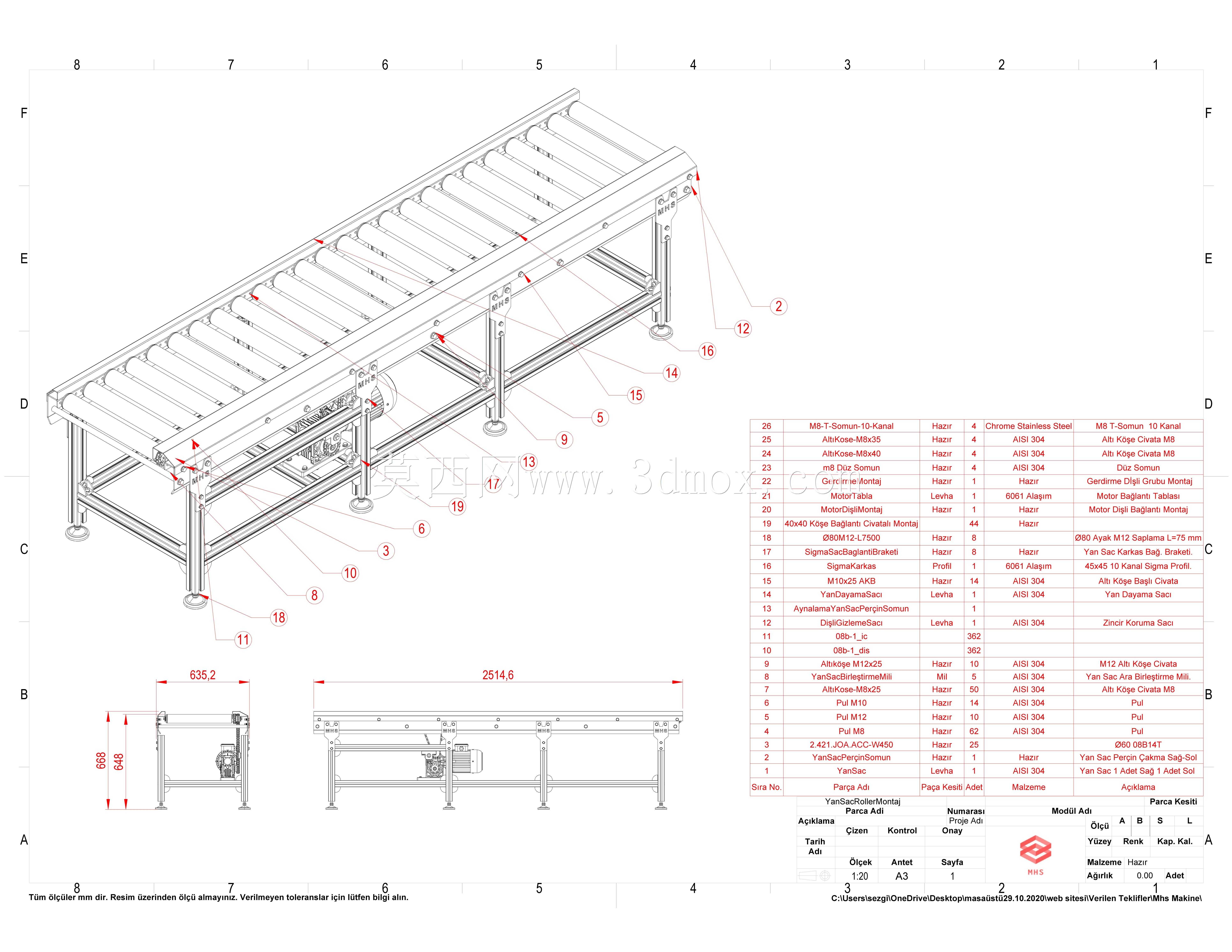

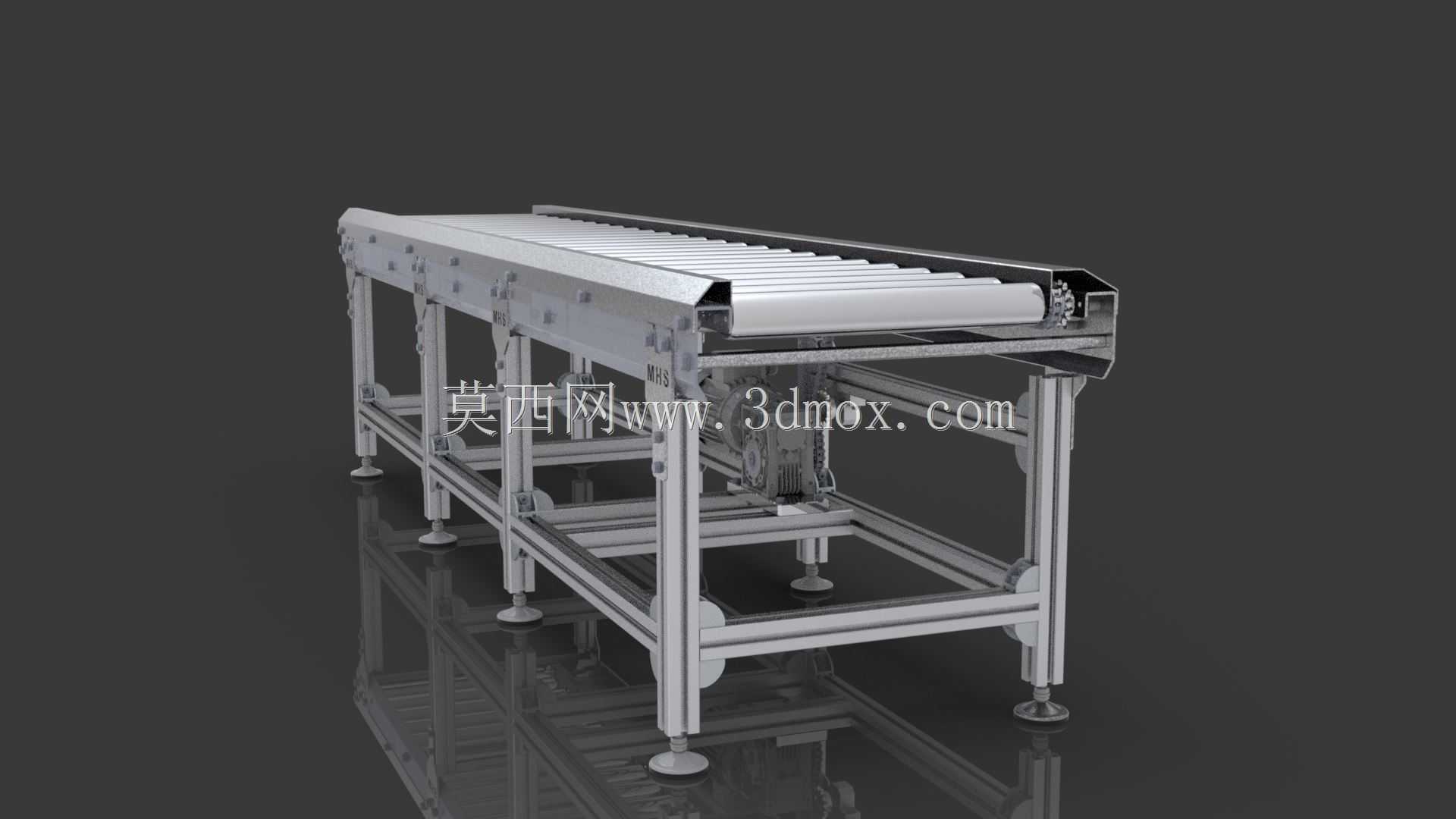

这款链式辊道输送设备主要面向生产制造车间的物料转运场景设计，可直接对接自动化产线的上下料工位、加工设备进出料端以及仓储分拣区域的周转环节，适配箱式工件、托盘载具、规整硬质包装货品的水平输送需求，能够替代传统人工搬运完成工序间的物料流转，大幅降低车间物流的人力投入，同时减少人工搬运过程中可能出现的工件磕碰、转运效率不稳定等问题。设备采用链式驱动的动力输送结构，每根辊筒通过链轮链条实现同步传动，相比单辊独立驱动的结构，传动一致性更强，重载工况下不会出现辊筒转速差导致的工件偏移问题，能够稳定承载大重量工件的连续输送。机架部分采用工业铝型材拼装结构，搭配可调节支撑脚杯，既保证了整体框架的结构强度，又能在现场安装时根据地面平整度调整设备水平度，适配不同车间的地面安装条件，铝型材表面的阳极氧化层也能适应车间多尘、少量切削液飞溅的工作环境，长期使用不易出现锈蚀掉漆的问题。驱动单元布置在设备机架下部的预留安装空间内，通过链传动结构将动力传递至辊筒组，整体结构紧凑不会额外占用产线的侧向操作空间，设备两侧的侧板采用加厚板材加工，既可以作为辊筒的安装基准，也能对输送过程中的工件起到侧向限位作用，避免工件偏移滑落。在设计过程中，充分考虑了产线对接的安装边界需求，设备整体宽度适配常规工业托盘与标准周转箱的尺寸，辊筒间距经过合理排布，能够保证输送过程中工件底部始终有足够的支撑点，不会出现工件卡滞、下陷的问题，设备的进料端与出料端预留了对接其他设备的安装接口，可以直接接驳加工中心、分拣设备、提升机等上下游工位，无需额外做结构改造即可快速集成到现有产线中。支撑腿之间设置了横向加强撑结构，进一步提升了机架的整体刚性，即使在满负载连续运行的工况下，机架也不会出现明显形变，保证辊筒的传动精度与输送稳定性，可调节脚杯的调节行程能够适配一定范围内的设备高度差，方便对接不同高度的生产设备，减少现场安装的调试工作量。
