充水生产线用不锈钢三模块组合输送带

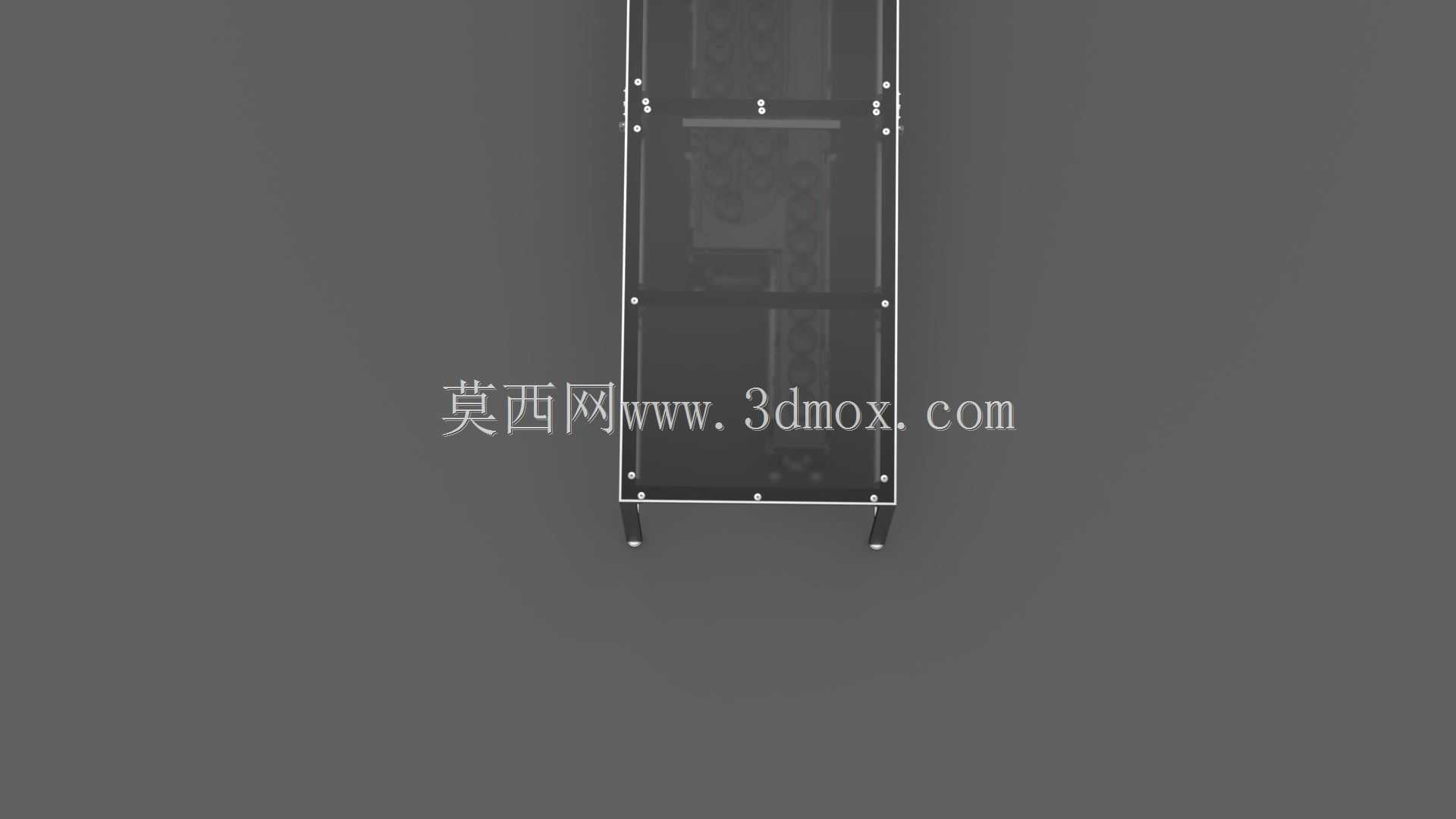

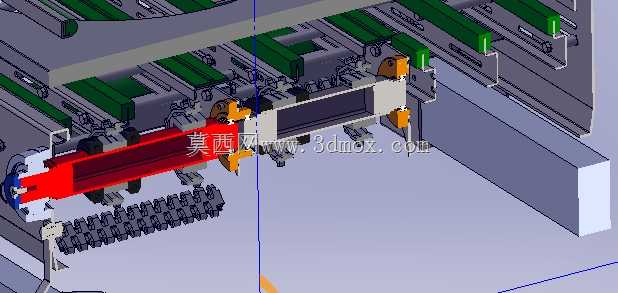

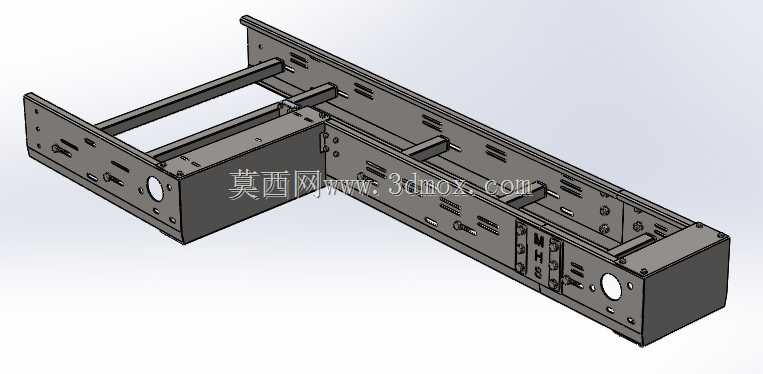

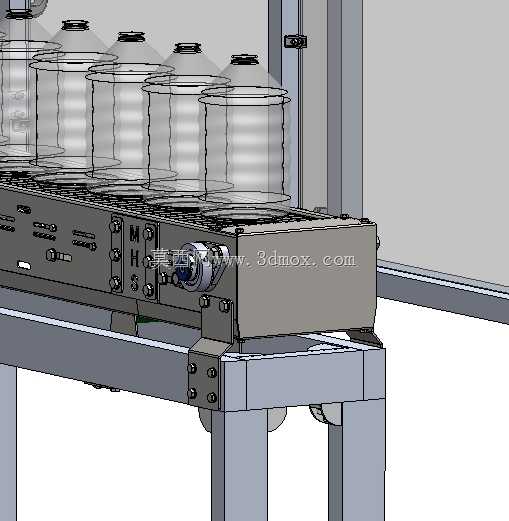

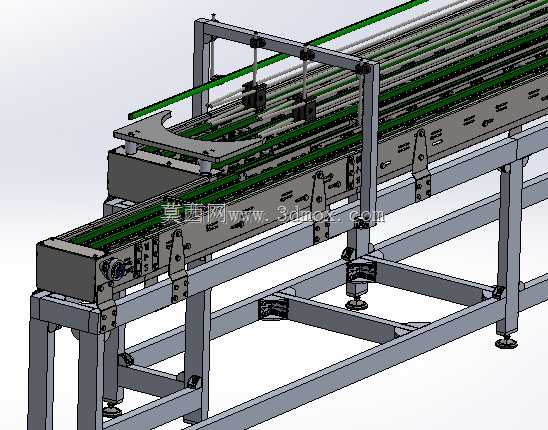

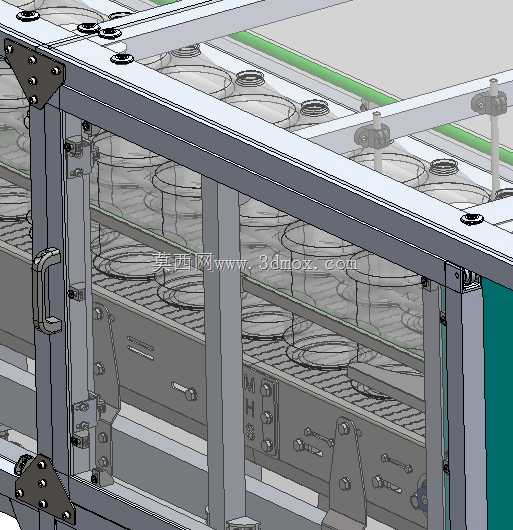

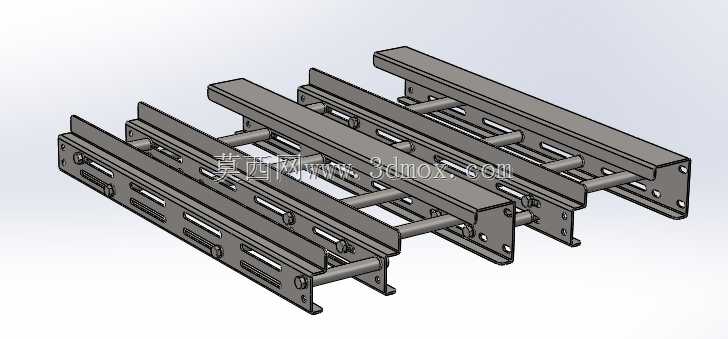

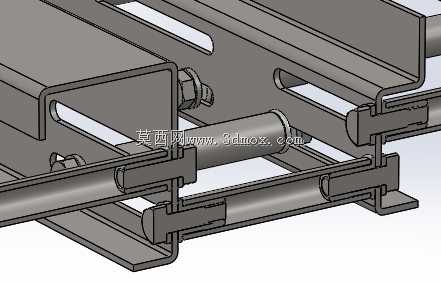

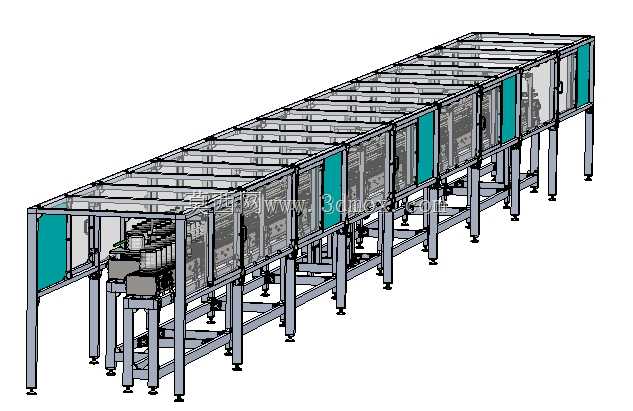

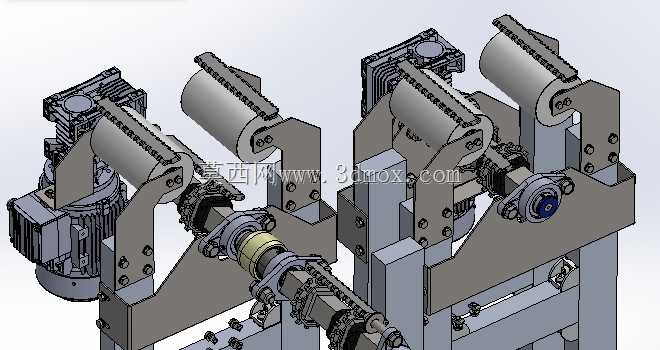

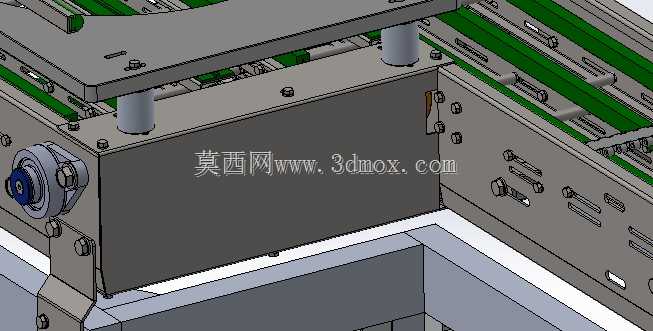

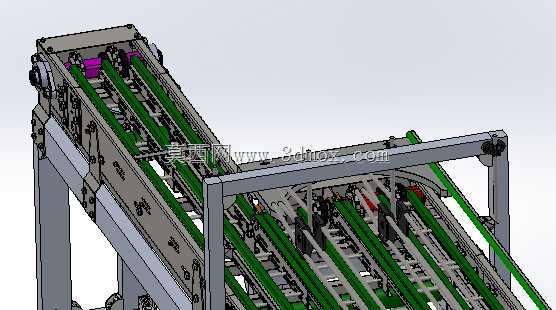

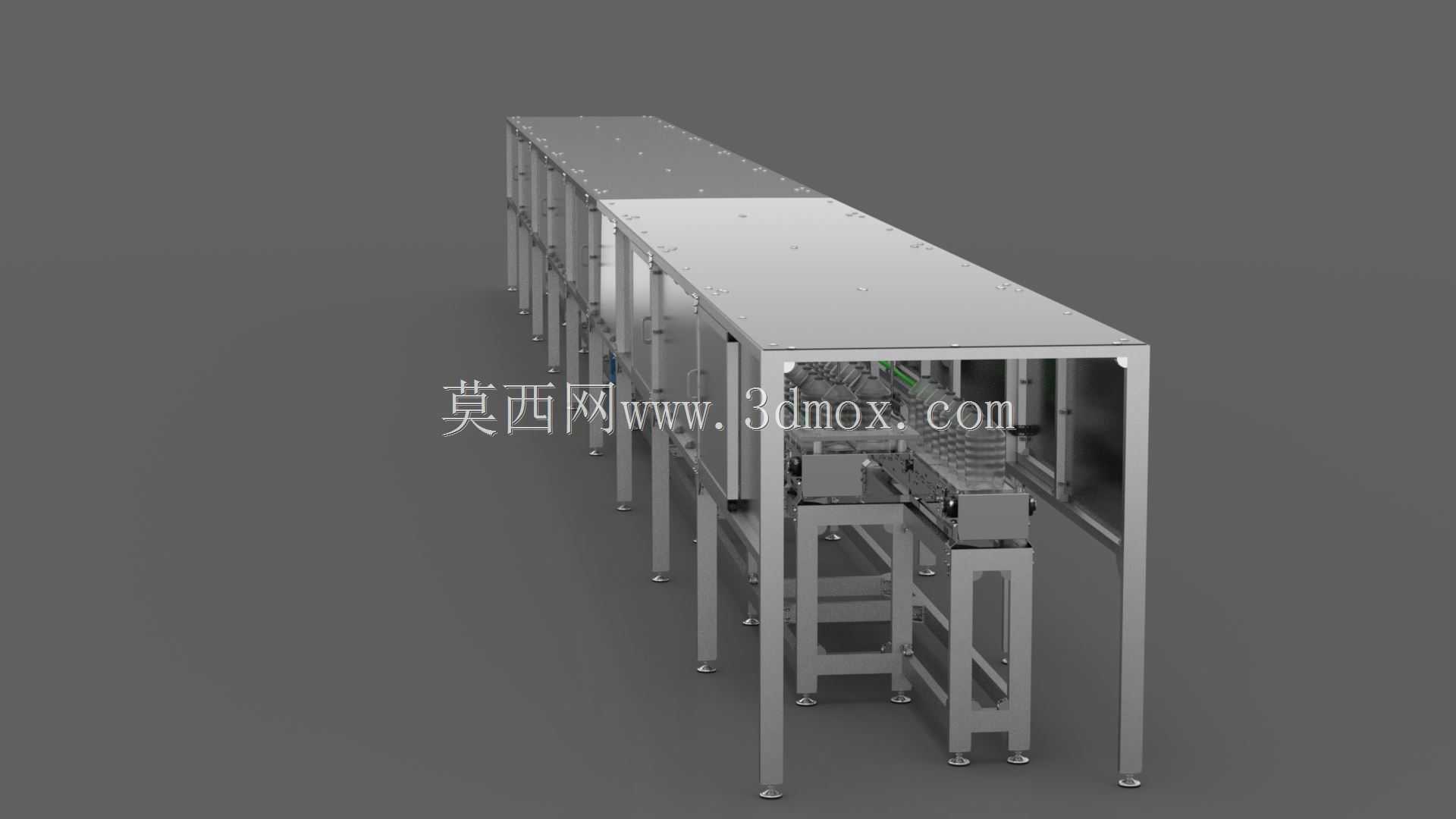

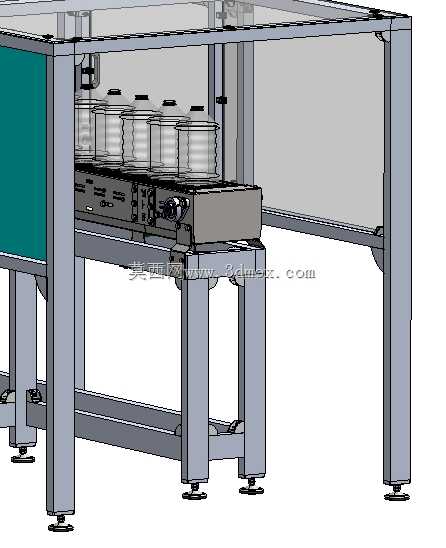

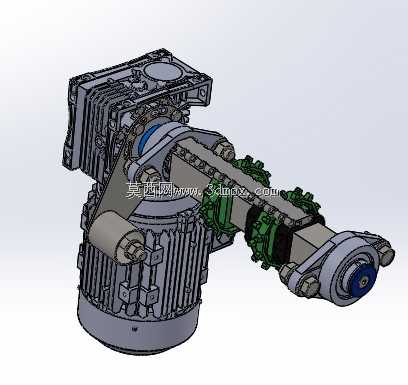

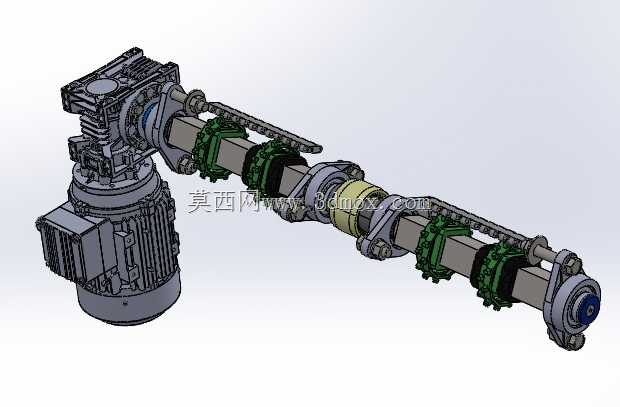

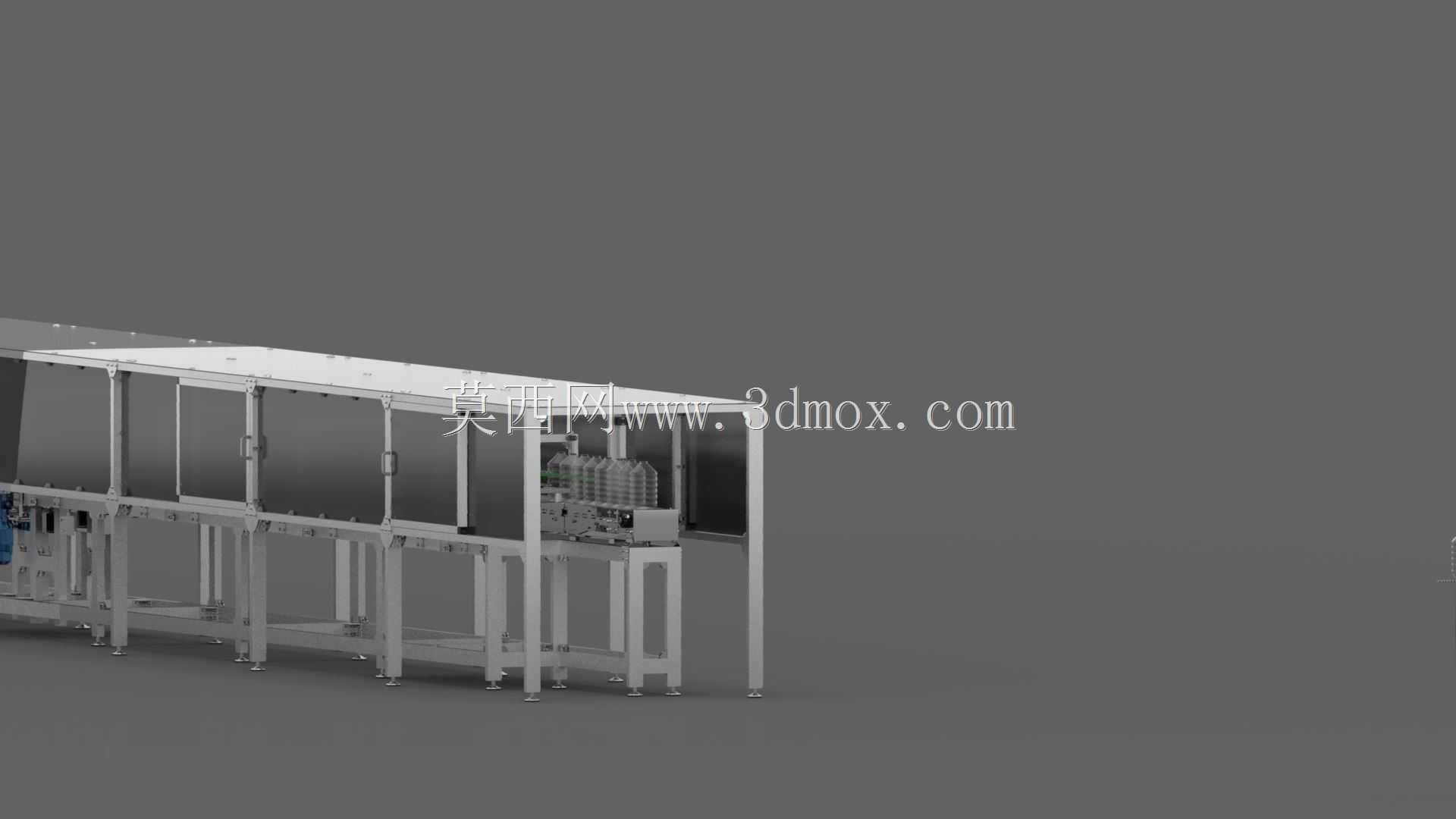

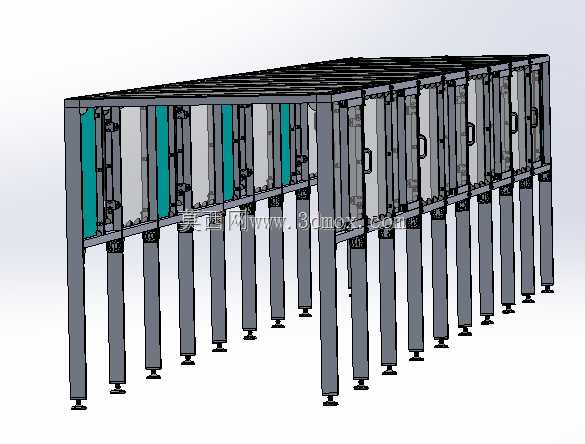

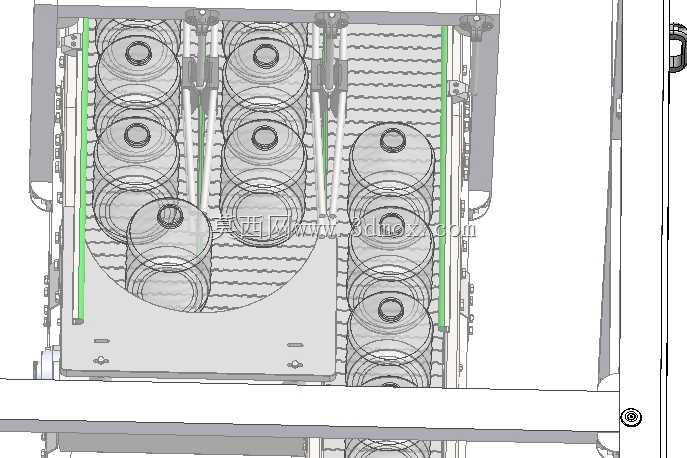

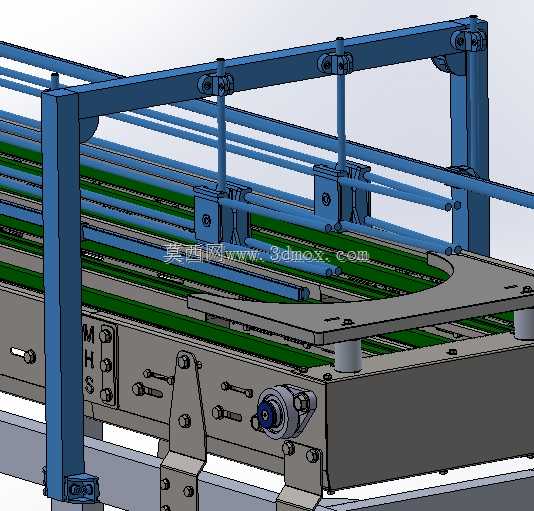

这款三模块组合式不锈钢输送带，主要面向瓶装水生产灌装车间的吹塑后冷却输送工序设计，适配充水厂塑料瓶离开吹塑工位后的流转冷却需求，可承接刚完成吹制成型的高温塑料瓶，在输送过程中完成自然冷却降温，同时将瓶体有序输送至下一灌装工序工位，避免刚成型的瓶体因堆积出现形变、冷却不均等质量问题。整线由三段长度均为17米的模块化带式输送单元拼接组成，整体安装在统一的不锈钢底盘基座上，三段输送单元中两侧的两条皮带朝同一方向转动，中间段传送带朝相反方向转动，可实现瓶体在输送段内的往复流转，延长瓶体在冷却段的停留时长，无需额外增加线体长度即可满足吹塑后瓶体的冷却时长要求，适配车间有限的安装空间布局。设备共配置两台交流电机作为动力源，通过针对性的输送机构设计与交流电机点位布置，可实现两个方向的输送运行，适配不同生产节拍下的瓶体流转需求，也可在产线换型、故障排查时反向输送完成瓶体回流，无需人工搬运线体上的滞留瓶体。设备底盘采用铝sigma型材搭建，整体框架结构强度充足，同时兼顾轻量化与耐腐蚀特性，适配充水厂高湿度的生产环境；按照生产现场的安全防护要求，线体顶部与侧面均设置带有机玻璃盖板的保护底盘包围，可避免生产过程中杂物掉落至输送面卡滞瓶体，也可防止操作人员误触运行中的输送部件引发安全事故，设备配置的保护外盖支持移动与滑动，日常维护时可快速掀开对应位置的盖板，完成皮带调整、部件检修、卡滞瓶体清理等操作，无需拆解整段防护结构。整线底部配置可调节支撑脚，可根据车间地面的平整度调整各支撑点高度，保证线体整体水平度，避免皮带跑偏问题；支撑腿采用分段式钢结构设计，可承受整线满负载运行时的重量，长期运行无结构形变风险。设计过程中完整还原了设备的所有细节结构，包含型材框架、输送辊组、驱动电机、防护盖板、支撑脚等全部部件，各部件的连接关系、安装位置均按照实际生产设备的装配逻辑搭建，可直接用于产线布局规划、设备改造方案验证、生产工艺模拟等场景，也可作为同类模块化输送设备设计的参考蓝本，帮助设计人员快速完成同类型输送线的方案迭代与细节优化。
