差速齿轮箱传动结构三维设计

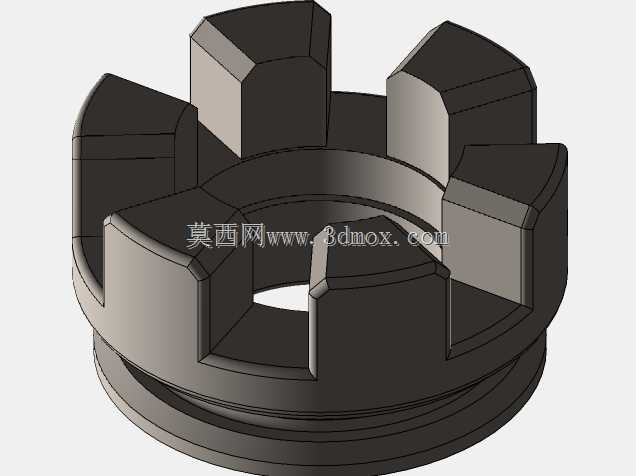

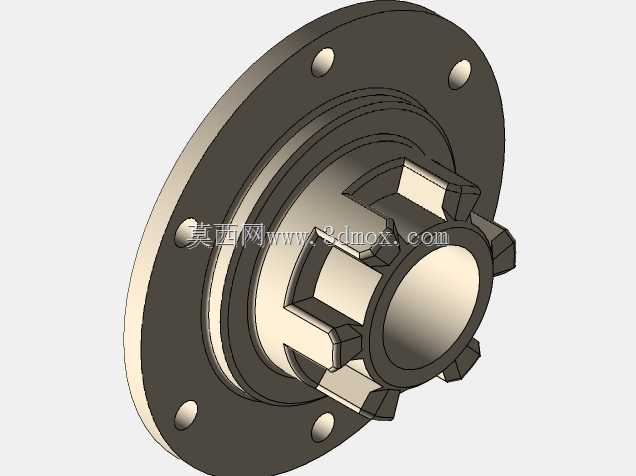

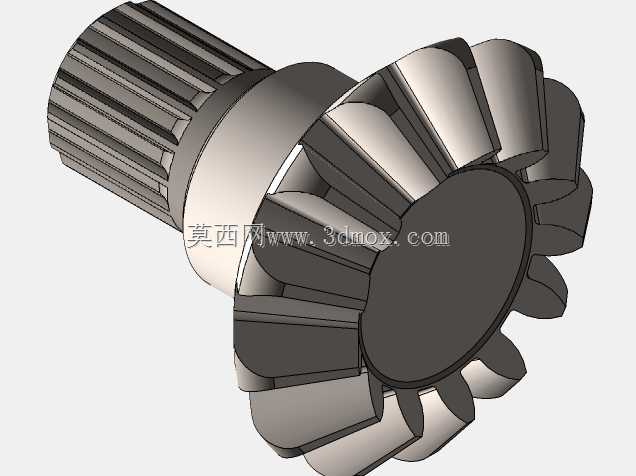

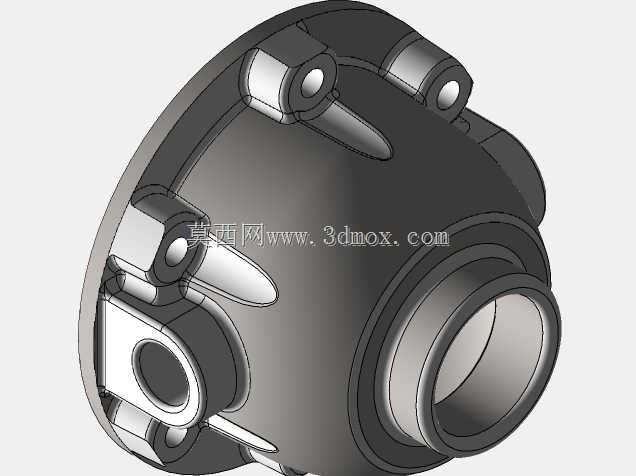

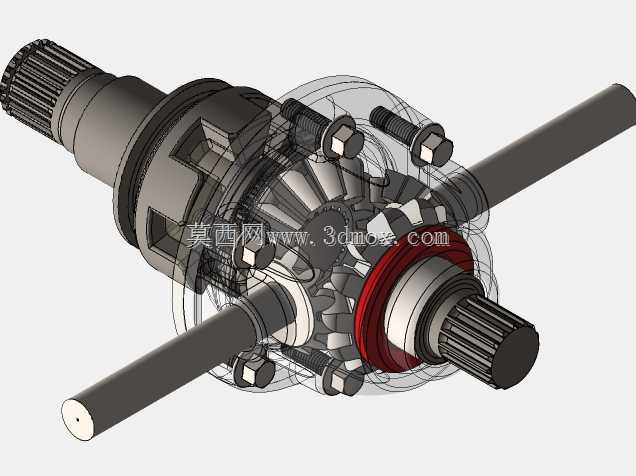

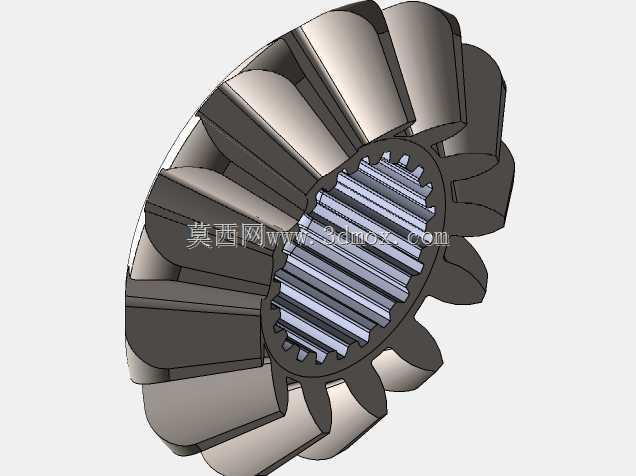

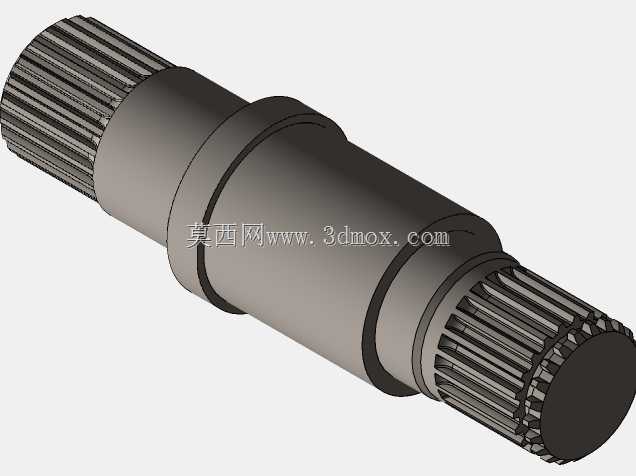

该差速齿轮箱结构主要应用于需要两侧输出轴存在转速差的动力传递场景，覆盖乘用车辆、非道路工程车辆、特种作业装备的行走驱动系统，也可适配部分需要差速分流动力的工业传动工位，核心作用是在动力输入轴持续传递扭矩的过程中，允许两侧输出轴以不同转速旋转，避免传动部件因转弯、路面起伏带来的转速差产生硬性磨损，同时保证动力持续稳定传递到两侧输出端。从功能特性来看，该结构集成了主减速从动齿轮、十字行星齿轮轴、四个对称布置的行星锥齿轮、两个与输出轴花键配合的半轴锥齿轮，外部通过螺栓紧固的壳体包裹内部传动组件，输入轴端采用花键结构对接上游动力输出端，两侧输出轴同样采用外花键结构对接行走轮端或者下游传动部件，内部齿轮啮合间隙经过合理设计，既保证传动过程中扭矩传递的平顺性，也预留了润滑油脂的存储空间，降低齿轮啮合过程中的摩擦损耗。设计思路上，该结构采用对称式布局，行星齿轮轴与差速器壳体采用过盈配合加定位销的固定方式，保证行星齿轮在承受大扭矩冲击时不会出现轴体移位，行星齿轮与半轴齿轮的啮合面采用弧面锥齿设计，相比直齿锥齿轮拥有更大的啮合重合度，传动过程中噪音更低、承载能力更强，壳体外部的紧固螺栓采用圆周等距布置，保证壳体合模面的压紧力均匀分布，避免高速旋转过程中出现壳体渗漏或者连接松动的问题。从安装边界来看，该差速结构的输入轴花键参数、两侧输出轴的花键规格、壳体最大外圆直径、两端输出轴的中心距都经过适配性设计，可直接匹配对应吨位的驱动桥安装腔体，输入轴的伸出长度适配主减速主动齿轮的啮合位置，两侧输出轴的伸出长度适配轮边轴承的安装位置，壳体上预留的螺栓孔位置与驱动桥壳体的安装点位完全对应，不需要额外做安装位的二次加工即可完成装配。整体结构采用半剖可视化设计，能够清晰展示内部齿轮的啮合关系与动力传递路径，可直接用于机械原理教学、传动结构方案验证、新产品开发的结构参考，帮助设计人员快速理解差速传动的扭矩分流逻辑，在实际产品开发过程中可根据不同的承载需求调整齿轮模数、壳体壁厚、花键参数，快速衍生出适配不同功率等级的差速传动方案，大幅缩短前期方案设计的验证周期。
