人体工学防滑跳绳手柄结构设计方案

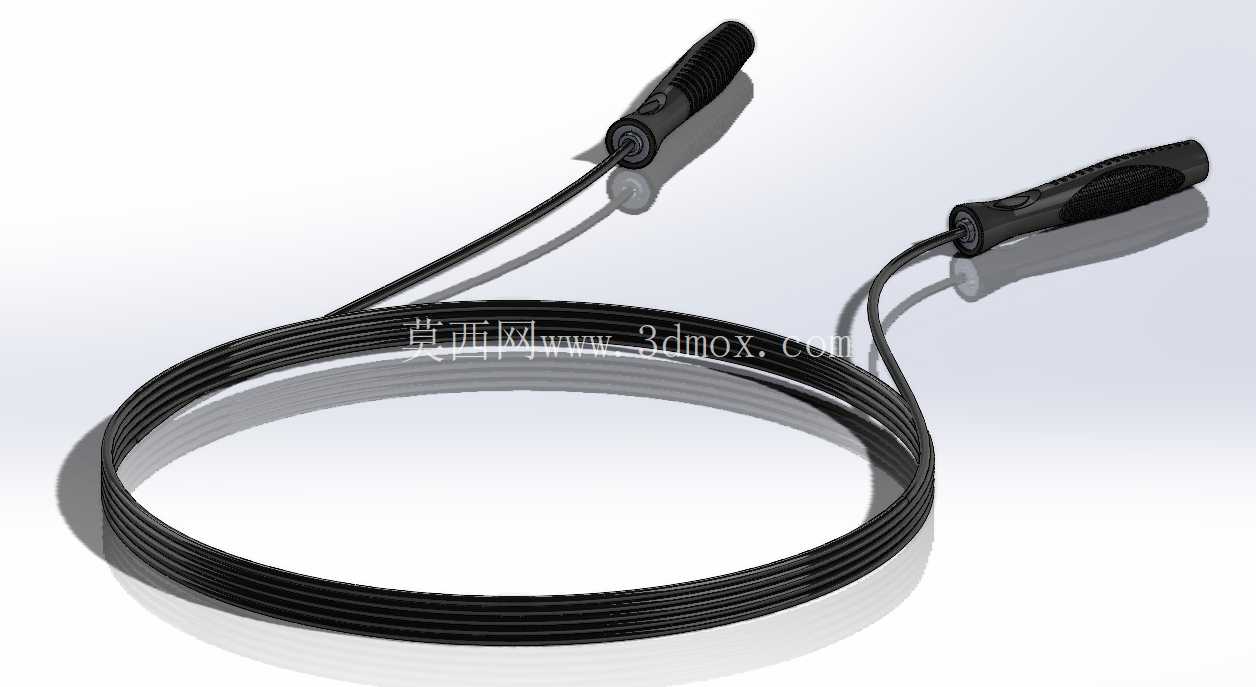

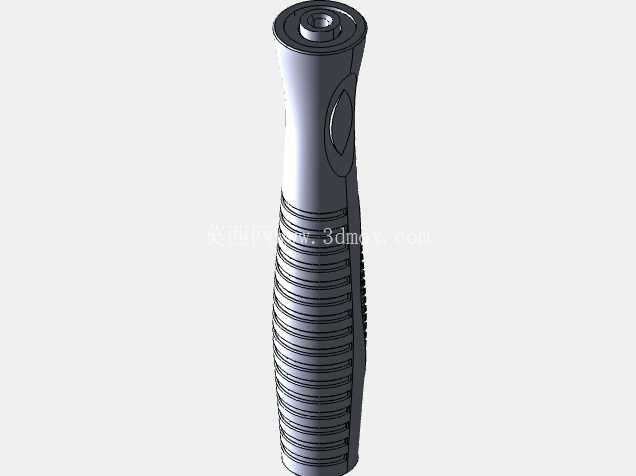

　　日常健身场景中，跳绳作为门槛极低的有氧训练器材，手柄的握持体验直接决定长时间运动的使用感受，不少用户在连续跳绳超过十分钟后，会因为手柄硌手、表面打滑出现握姿变形，既影响跳绳节奏，也容易造成腕部额外受力劳损。这款手柄的结构设计首先从握持贴合度出发，整体采用流线型变径曲面，没有生硬的棱角转折，曲面弧度完全贴合成年用户自然握持时的掌心弧度，握持时手掌与手柄的接触面积比等径直筒手柄提升近四成，能均匀分散握持时的手掌压力，避免局部压强过高造成的硌痛感。

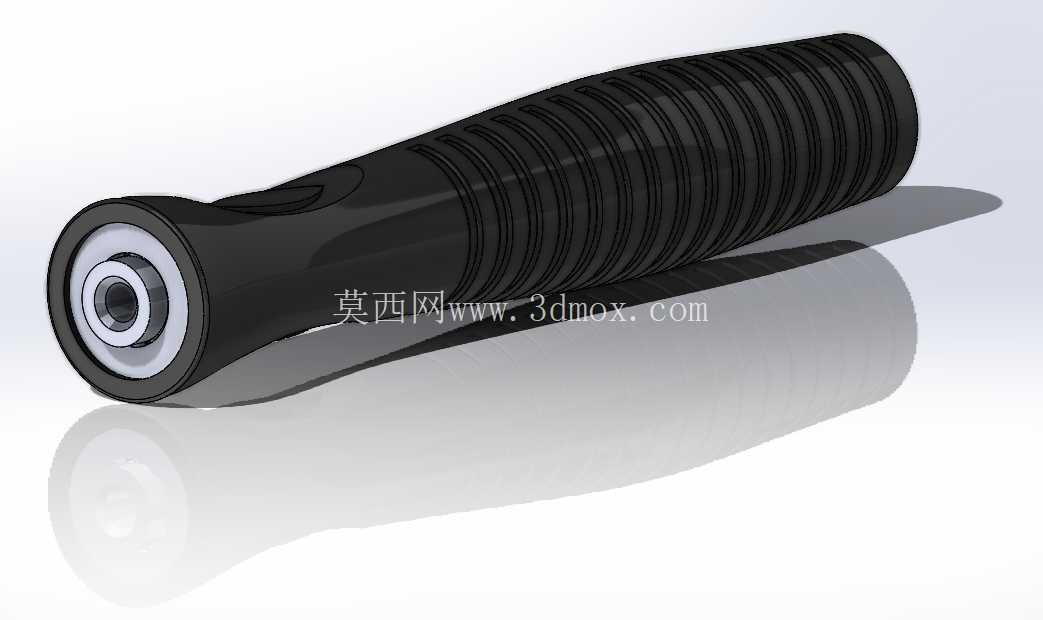

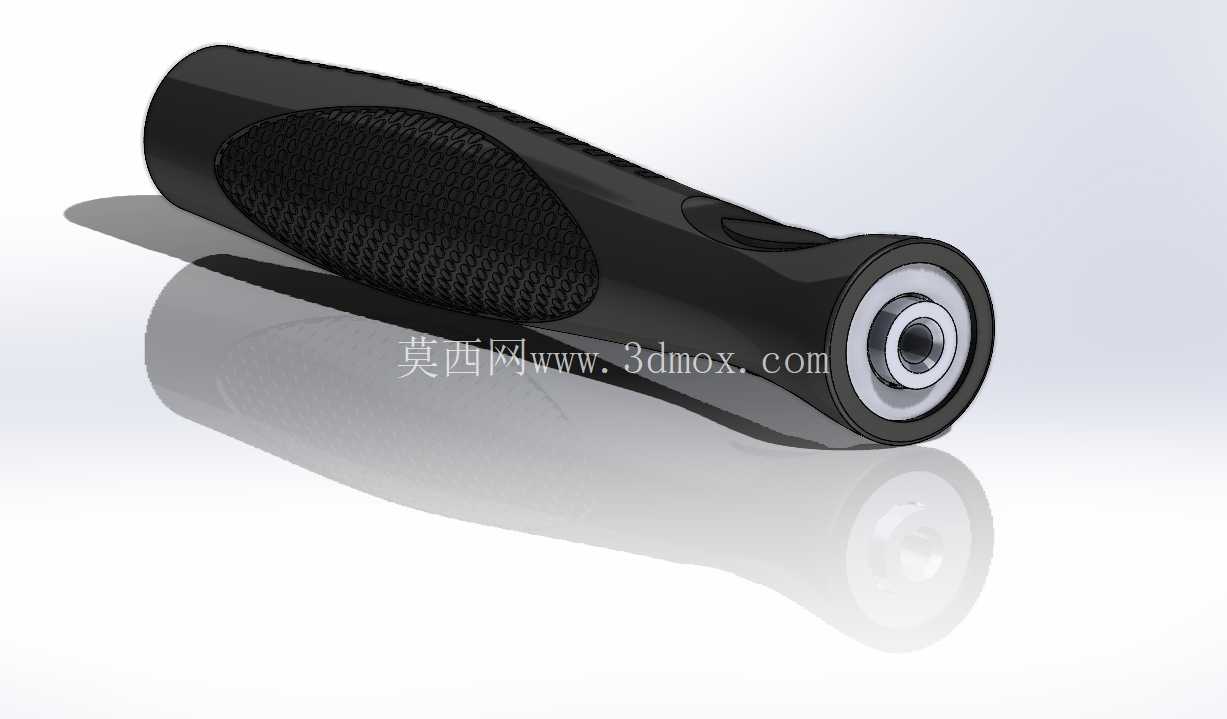

　　手柄中段的防滑区域采用内嵌式纹理结构，没有采用常见的外包橡胶套方案，而是直接在主体结构上做细密的凹凸网纹，纹理深度控制在0.8mm，既不会因为纹理过浅在手心出汗时失去防滑效果，也不会因为纹理过深在长时间握持时硌压掌心皮肤，同时一体化的结构避免了外包套长期使用后开胶、移位、老化脱落的问题，耐用性更适合高频次的健身使用场景。手柄端部的绳体连接结构采用内嵌式轴承安装位，轴承安装腔的同轴度公差控制在0.02mm以内，能保证绳体转动时无偏心晃动，跳绳过程中不会因为连接位卡顿打乱运动节奏，轴承位外侧设置了限位挡边，能避免绳体转动时与手柄端面发生摩擦，降低转动阻力的同时也减少了连接位的磨损，延长整体使用寿命。

　　从安装边界来看，手柄主体的最大直径为32mm，整体长度为135mm，适配直径4-5mm的常规PVC包钢丝跳绳，轴承安装位的内径为6mm，可直接替换市面上同规格的标准深沟球轴承，用户后期维护更换配件不需要额外定制非标零件。设计过程中特意做了动平衡校核，整个手柄的质心落在握持区域的中心位置，跳绳挥摆过程中不会出现端部坠重的问题，腕部不需要额外施加平衡力，能有效降低长时间运动的腕部疲劳感。

　　手柄表面的曲面过渡全部做了R2以上的圆角处理，没有尖锐的分型线残留，握持时不会刮蹭手掌皮肤，整体壁厚控制在2.5mm，采用ABS加玻纤的材质方案时，整体重量可控制在45g以内，轻量化的设计不会给手部增加额外负重，同时结构强度能承受日常使用中的跌落、挤压，不会出现开裂变形的问题。针对不同手型的适配性，曲面设计时覆盖了从手掌宽度70mm到95mm的成年用户群体，不管是手型偏小的女性用户还是手型偏大的男性用户，握持时都能找到舒适的受力位置，防滑纹理区域的长度设置为60mm，刚好覆盖掌心与手指的核心接触区域，不会因为防滑区域过短导致握持移位，也不会因为区域过长造成不必要的材料浪费。端部的绳体穿入孔做了喇叭口导向设计，穿绳时不需要额外对准，用户自行更换绳体时操作更便捷，孔位边缘做了倒圆角处理，不会因为锐边切割磨损绳体，避免绳体在连接位出现断裂的问题。
