0.36英寸四位红色七段数码显示器件

项目分类:显示屏 发布时间:2026-01-12 ID:1122563
  • 0.36英寸四位红色七段数码显示器件
  • 0.36英寸四位红色七段数码显示器件
  • 0.36英寸四位红色七段数码显示器件
  • 0.36英寸四位红色七段数码显示器件

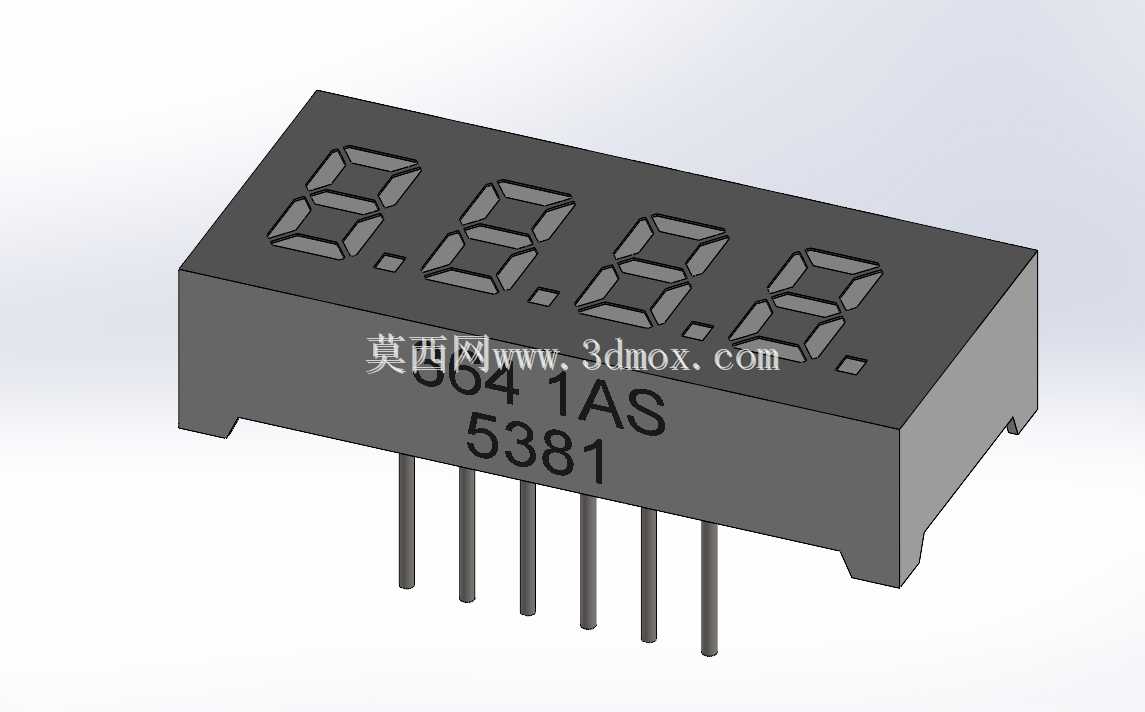

在各类工业控制终端、小型家电面板、测试仪器仪表的显示单元设计中,直插式四位七段LED数码管是应用覆盖率极高的基础显示部件,本次建模还原的3641AS型号0.36英寸四位红色共阳数码管,完全贴合量产实物的结构特征,可直接用于PCB布局校验、面板开孔适配、整机装配干涉检查等结构设计环节。

从实际选型应用场景来看,这类四位一体数码管常被用于数字温控器、小型计数器、直流电源面板、电动车仪表盘、简易万用表等需要输出0-9数字及少量字符的设备上,红色发光段在常规室内光照环境下辨识度足够,且驱动电路简单,不需要复杂的解码协议,通过常规的段选、位选IO口即可完成扫描驱动,硬件成本远低于同尺寸的LCD或OLED点阵屏,适合大批量量产的低成本设备选用。

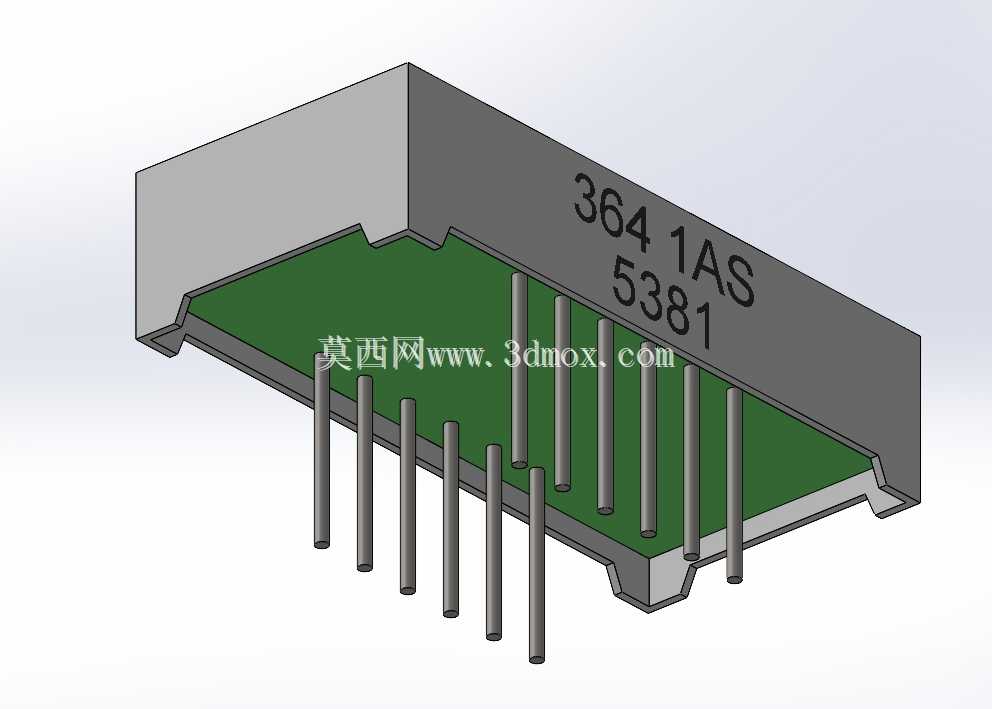

建模过程中优先还原了产品的安装边界与配合尺寸:器件主体为黑色阻燃环氧塑封外壳,整体呈长方体结构,正面的四个8字形发光段均匀排布,每段下方对应设置了小数点发光区,段面略低于塑封外壳表面0.2mm左右,避免装配面板时刮花发光层。外壳底部伸出7根等间距直插引脚,引脚直径0.5mm,引脚中心间距2.54mm,完全符合标准DIP封装的焊盘间距要求,建模时严格对齐了引脚的位置度公差,确保导入PCB设计文件时,引脚与焊盘的重合度满足波峰焊的装配要求,不会出现引脚偏位无法插装的问题。

从结构设计思路来看,这类数码管的外壳做了微小的脱模斜度,侧壁沿出模方向有1°的倾斜角,建模时还原了这一工艺特征,避免后续做模具可行性分析时出现结构误判。外壳底部的两个边角设置了微小的定位凸台,对应PCB上的两个定位孔,插装时可以快速定位,防止焊接过程中器件偏移。器件正面的发光区采用凹陷设计,外围的塑封边框高度略高于发光面,在面板装配时,面板上的显示开窗可以直接贴合在塑封边框上,不需要额外加遮光泡棉,就能避免相邻段的光线串扰,同时也能阻挡外部灰尘进入设备内部。

实际装配过程中需要注意,该型号数码管的总高度(从引脚末端到塑封外壳顶面)为10mm左右,设计面板与PCB的安装间距时,需要预留至少10.5mm的垂直空间,避免引脚顶到面板背面或者外壳顶面高出面板表面。引脚的有效焊接长度为3mm,建模时保留了引脚末端的轻微倒角特征,对应实物生产时的引脚切脚工艺,方便插装时顺利穿过PCB焊盘。另外,塑封外壳的两侧做了微小的防滑凹槽,方便自动化插件设备的吸嘴或者夹爪抓取定位,提升SMT或者波峰焊生产线的上料效率。

从功能特性上看,四位一体的结构相比四个独立一位数码管,减少了整体的占用空间,塑封外壳内部已经完成了对应位的段极并联,只需要引出8个段引脚和4个位选引脚,大幅减少了PCB上的布线密度,降低了走线难度。红色发光段的发光波长在630nm左右,人眼感知敏感度高,不需要过高的驱动电流就能达到足够的显示亮度,静态驱动下单段电流在5mA左右即可清晰显示,动态扫描时适当提高电流到10mA也不会出现烧段问题,适合长时间连续工作的工业设备使用。建模时也还原了塑封外壳表面的丝印标识位置,包括型号标注与生产批次码的印刷区域,方便做整机外观渲染时还原真实产品的细节特征,避免渲染效果出现失真。

在做设备结构校验时,这个模型可以直接导入装配体,检查数码管与周边电容、电阻、接插件的间隙是否满足安规要求,尤其是高压区域与显示器件的爬电距离是否达标,同时可以模拟面板开窗的位置是否对齐四个显示位,避免出现开窗偏移导致某一位数字被遮挡的问题。对于做手板验证的结构工程师来说,精准的外形尺寸可以直接用于3D打印面板的开孔适配,不需要反复测量实物尺寸,大幅缩短手板迭代的周期。
