3018CNC全铝主轴固定支架结构设计

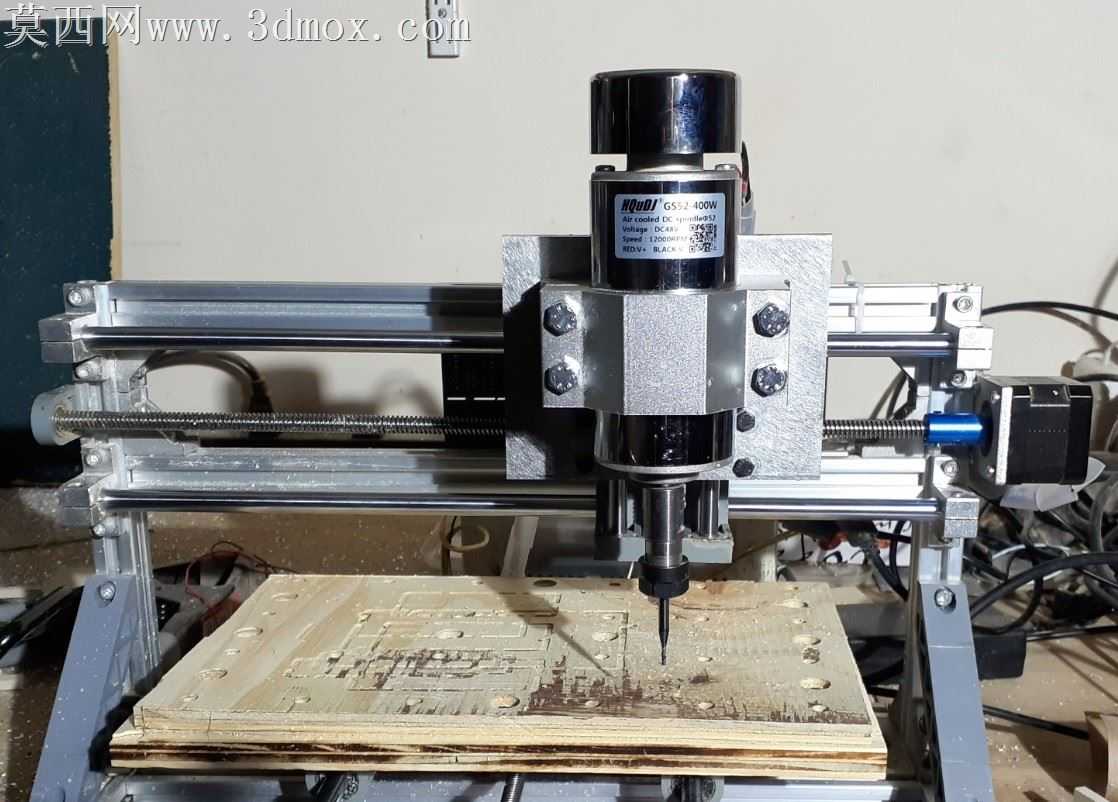

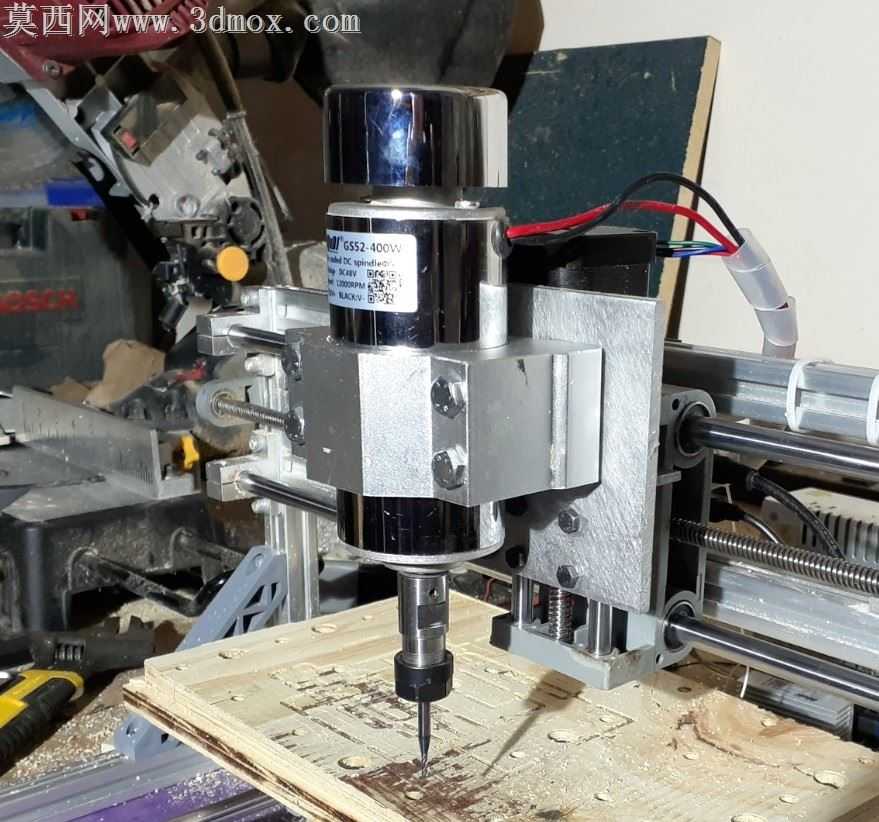

本模型为适配3018数控设备的全铝材质主轴安装支架，可兼容52mm与55mm两种直径规格的高速主轴，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械装配的公差配合要求，对支架的夹持孔位、安装基准面、导轨连接孔组均做了精准的尺寸约束，确保各特征之间的位置度、同轴度满足实际加工装配的精度需求。模型完成结构建模后，针对铝合金材质的金属质感做了专项材质调校，还原了6061铝合金经CNC铣削加工后的细腻磨砂金属表面效果，同时配套制作了装配场景的渲染文件，渲染场景还原了支架安装在3018数控设备上的实际工作状态，搭配工作台面、传动导轨、驱动丝杆等周边装配部件，直观呈现支架的安装位置与配合关系。从结构设计来看，该支架采用分体式夹持锁紧结构，通过对称分布的锁紧螺栓实现对主轴的抱紧固定，可根据使用需求灵活调整主轴的伸出长度，支架主体设置了多组与线性导轨滑块匹配的安装孔位，可直接适配3018设备原有进给系统的安装接口，无需对原有设备的导轨、滑台结构做额外改装即可完成装配。设计思路上区别于原有3018设备的塑料或薄钢板支架方案，整体采用实心铝合金块料铣削成型的结构设计，大幅提升了支架的整体刚性，可有效降低主轴高速运转时产生的振动，提升加工过程中的稳定性，相比原有支架方案，该全铝结构的抗形变能力更强，能够承受更大的主轴切削负载，适配更高功率的主轴升级需求。建模过程中对支架的所有棱角均做了工艺倒角处理，既避免实际使用中的锐边划伤风险，也还原了真实机加工零件的工艺特征，所有安装孔均按照标准机械螺纹规格建模，可直接导出工程图用于实际的CNC加工生产，模型同时提供多种通用三维格式文件，可适配不同的三维设计软件打开编辑，方便使用者根据自身的设备改装需求对孔位、尺寸做进一步的参数调整。
