等离子切割机Z轴刷齿齿轮电机安装适配支架

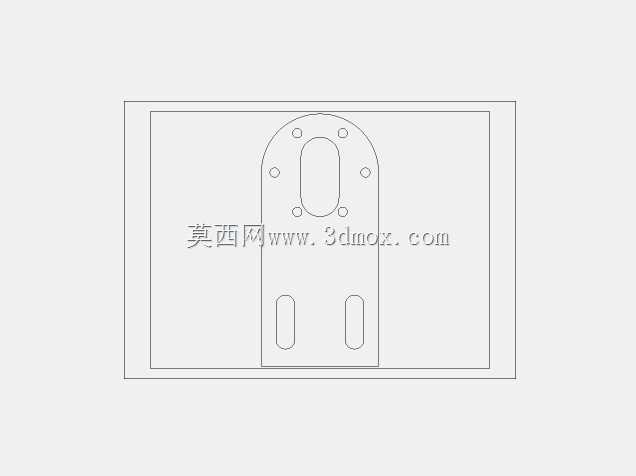

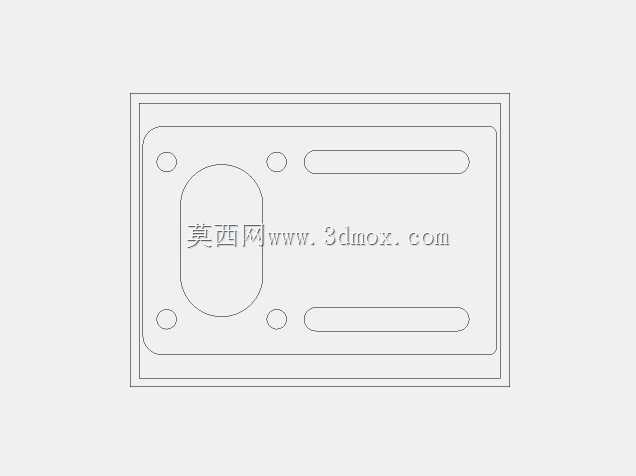

　　在数控等离子切割设备的Z轴驱动改造场景中，弧压调高系统的加装往往会遇到原有安装位与新增驱动电机不匹配的问题，这款适配支架正是针对SF-HC25G型号THC弧压调高系统的安装需求设计，专门解决两类常见刷齿齿轮电机的安装固定难题，覆盖37毫米直径蜗轮电机与常规刷齿轮电机的安装兼容需求，无需对设备原有横梁结构进行打孔、焊接等破坏性改动，就能完成Z轴驱动组件的快速装配。从结构设计逻辑来看，支架主体采用平板式安装基体，整体为矩形薄板结构，厚度适配常规等离子切割设备Z轴滑座的安装间隙，不会占用过多Z轴方向的运动行程空间。基体上设置的四个沉头安装孔，孔位间距匹配原有Z轴滑座的标准安装孔位，安装时可直接通过螺栓将支架固定在滑台对应位置，

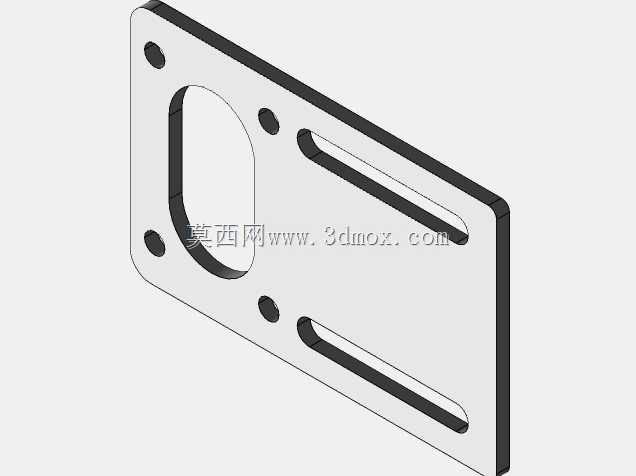

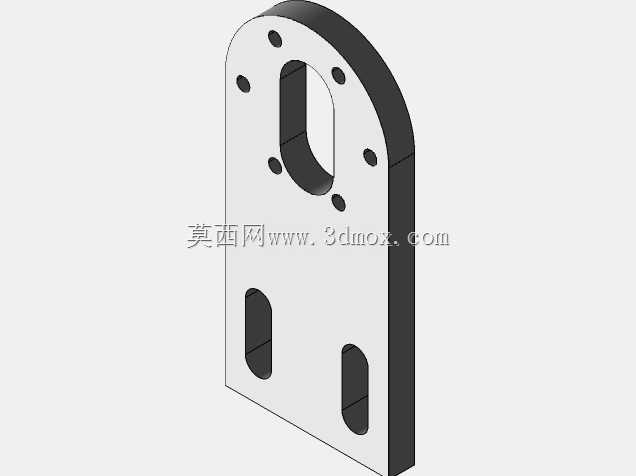

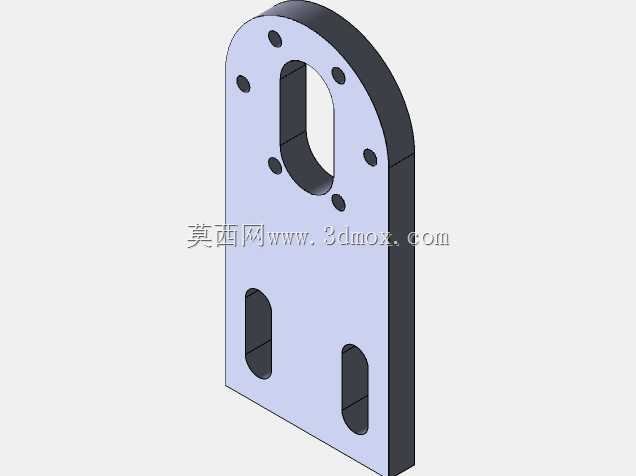

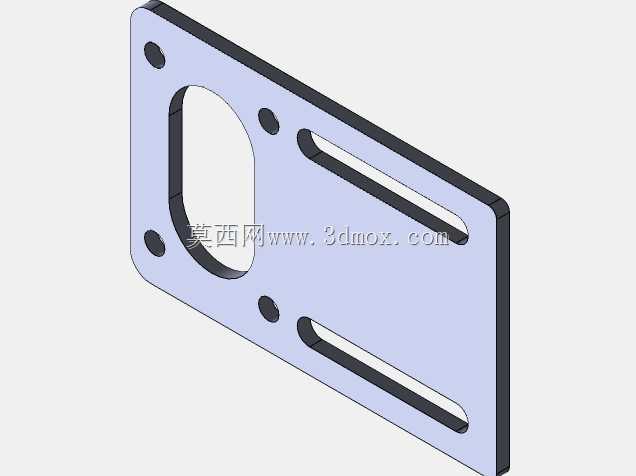

　　沉孔设计能够保证螺栓头完全埋入支架平面内，避免螺栓凸起干涉电机安装或者Z轴运动过程中的剐蹭问题。支架一侧开设的大尺寸腰型让位孔，主要是为了避让电机输出端的齿轮传动结构，同时给Z轴升降过程中的传动链路预留足够的运动空间，防止支架本体与齿轮、齿条传动副发生运动干涉，保证齿轮与Z轴齿条的啮合精度不受支架安装的影响。支架上设置的两条平行长条形调节槽，是整个结构的核心调节设计，这两条通槽沿着电机输出轴的径向方向布置，安装电机时可以沿着槽的长度方向调整电机的固定位置，以此精准调节刷齿齿轮与Z轴齿条之间的啮合间隙——既可以避免间隙过大导致的Z轴升降传动反向间隙超差、调高响应滞后，也能防止间隙过小造成的齿轮齿条磨损加剧、传动卡滞问题，

　　调整到位后直接通过螺栓穿过调节槽锁紧电机即可，无需额外加工定位结构，现场安装调试的灵活性极强。从安装边界来看，支架的整体外轮廓尺寸经过反复校核，安装后不会超出Z轴滑座的原有外边界，不会和设备周边的除尘管路、割炬夹持组件、线缆拖链发生位置冲突；支架的平面度公差控制在合理范围内，能够保证电机安装面与Z轴运动方向的垂直度要求，避免电机输出轴出现偏载，延长驱动电机与传动齿轮的使用寿命。在实际应用中，这类适配支架主要服务于数控等离子切割机的Z轴调高系统改造场景，原有设备的Z轴驱动如果采用手动调节或者老旧的驱动结构，加装THC弧压自动调高系统时，不需要重新设计加工整个Z轴滑台，只需要通过这款支架就能完成新增驱动电机的固定，

　　大幅降低改造的加工成本与现场装配工作量。设计过程中充分考虑了等离子切割现场的作业环境，支架的结构没有多余的积灰死角，切割过程中产生的金属粉尘、焊渣不会在支架上大量堆积，日常维护只需要简单吹扫即可；同时所有安装孔位的边缘都做了倒角处理，安装时不会划伤操作人员的手部，也不会割破电机的供电线缆与信号线缆。针对两类适配电机的安装差异，支架上的电机固定孔位做了兼容设计，不需要额外更换转接板就能分别适配37mm直径蜗轮电机与普通刷齿齿轮电机的安装孔距，不管是设备改造初期的电机选型，还是后期运维过程中的电机替换，都能直接使用同一款支架完成装配，减少备件储备的种类。在传动精度保障方面，支架的安装基准面与电机定位面采用一次装夹加工的工艺思路建模，建模过程中严格保证两个平面的平行度要求，避免因为支架的形位公差导致电机安装偏斜，进而造成齿轮齿条啮合不均匀、局部磨损过快的问题；调节槽的宽度尺寸与常用的电机固定螺栓直径精准匹配，既保证螺栓能够顺利穿过，又能避免间隙过大导致电机锁紧后出现位置偏移，保证调整好的啮合间隙在设备长期运行过程中不会发生变化。
