PLC M221教学实训模块结构设计

这款面向工控入门教学场景设计的实训模块，核心围绕施耐德M221系列PLC的基础编程实操需求搭建，整体采用框架式安装结构，将PLC主机、输入模拟单元、输出指示单元整合在同一安装基准面上，适配职业院校、企业岗前培训的基础电工、PLC编程入门课程的实操训练需求，解决入门阶段学员直接对接工业现场设备易出现接线错误、损坏核心控制器的问题。

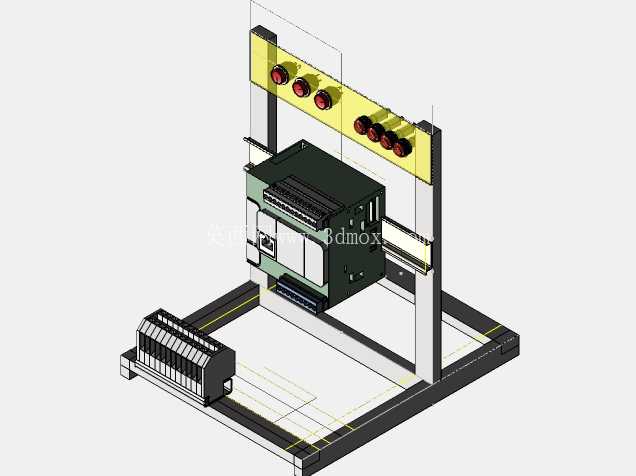

从安装边界来看，整体框架采用标准铝型材拼接成型，底部安装面预留标准DIN导轨安装位，既可以将整套模块固定在实训台桌面，也可单独拆分PLC单元适配标准电气柜安装场景，框架整体宽度控制在400mm以内，深度220mm，高度260mm，适配常规实训工位的摆放空间，不会占用过多桌面操作区域，学员在接线操作时可获得充足的手部操作空间，框架两侧预留走线槽位，所有接线可沿型材内侧走线，避免实训过程中线缆拖拽导致的接线松脱、端子损坏问题。

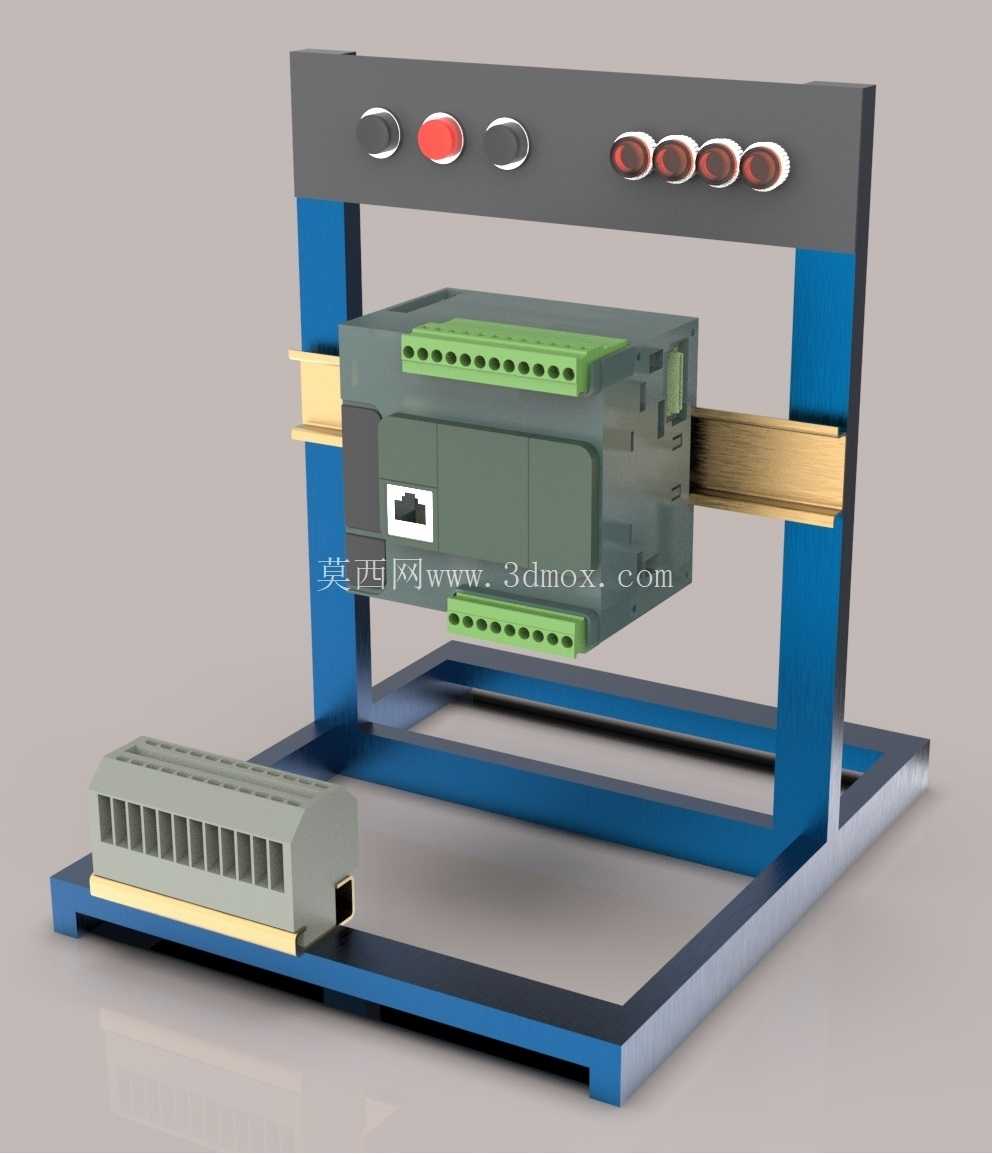

功能设计上，模块上部集成3路脉冲输入模拟按钮、4路发光二极管输出指示单元，可直接模拟工业现场的脉冲信号输入、开关量输出场景，学员无需外接额外传感器、指示灯即可完成基础梯形图逻辑的验证，包括启停控制、自锁互锁、脉冲计数、顺序控制等入门级编程练习，PLC主机下方预留扩展端子排，可外接扩展模块模拟模拟量采集、通讯组网等进阶实训内容，端子排采用与工业现场一致的螺钉压接端子，接线方式与现场电气柜施工标准完全统一，学员在实训过程中即可掌握标准接线工艺要求。

结构设计思路上，整套模块采用分层布局，上层为操作指示区，所有按钮、指示灯均倾斜15度安装，适配学员坐姿操作时的观察视角，无需俯身即可清晰观察指示灯状态、操作按钮；中层为PLC主机安装区，采用标准DIN导轨卡扣固定，可快速拆卸更换不同型号PLC主机，拓展模块的适配范围；下层为端子接线区，所有输入输出端子均引出到下层端子排，学员接线时无需在PLC主机端子上反复操作，减少PLC主机端子的磨损损耗，延长核心部件的使用寿命。

实际使用过程中，这套模块可覆盖PLC入门阶段80%以上的基础实训项目，包括基本逻辑指令练习、定时器计数器应用、顺序功能图编程、简单运动控制模拟等内容，相比直接采用裸PLC进行实训，带框架的集成模块可避免核心部件的磕碰损坏，同时统一的布局可让学员快速熟悉电气柜内的元件排布逻辑，建立标准化的电气安装思维。模块的安装尺寸完全兼容现有主流电工实训台的安装孔位，可直接嵌入现有实训台进行升级改造，无需重新加工安装台面，降低实训场地的改造成本。

细节设计上，所有按钮均采用工业级平头按钮，手感与现场操作按钮一致，指示灯采用高亮度LED，在室内自然光环境下也可清晰分辨状态，框架表面采用阳极氧化处理，耐磨防腐蚀，长期使用不会出现表面锈蚀、掉漆问题，底部加装防滑橡胶脚垫，放置在桌面时不会出现滑动，接线操作时整体结构稳定无晃动。端子排上预留清晰的端子标识位，可粘贴端子号标签，让学员在实训过程中养成标准端子标识的习惯，对接工业现场的施工规范。
