墙面固定式羽毛球拍收纳挂架结构设计

　　这款壁挂式球拍固定支架，主要面向家庭运动器材收纳、球馆零散球拍存放、体育用品店展示陈列等场景设计，解决日常球拍随意倚靠墙面易滑落、拍框磕碰损伤、收纳占用地面空间的实际问题。从结构设计逻辑来看，整体采用背板加双托臂的一体化构型，背板为带圆角的矩形薄板，边缘做R角过渡处理，既避免安装后锐边剐蹭过往人员，也能降低3D打印过程中边角翘曲的概率，背板与墙面的贴合面做平面度公差控制，保证安装后不会出现局部翘缝，适配光滑瓷砖、乳胶漆墙面、木质柜体侧板等多种常见安装基面，安装时仅需在背板贴合面粘贴双面泡棉胶即可完成固定，无需打孔破坏墙面装饰层，对于租房场景、临时收纳场景的适配性更强。

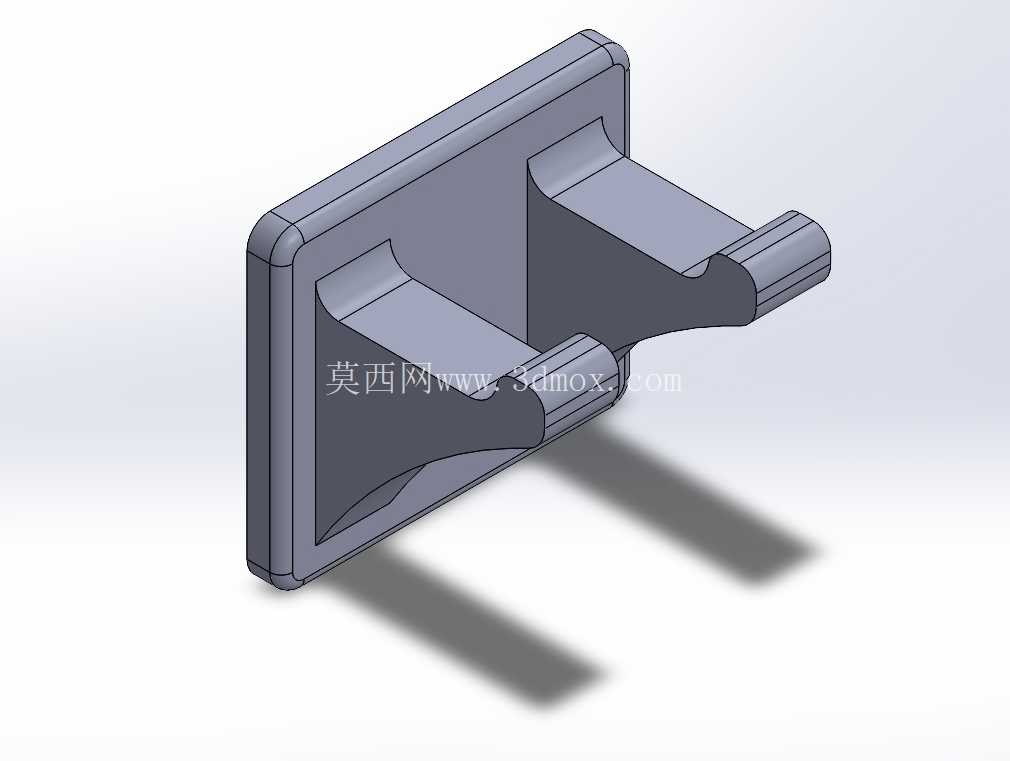

　　托臂部分采用上窄下宽的变截面支撑结构，靠近背板的根部做加厚处理，通过大圆角过渡分散承重应力，避免长期承重后根部出现应力断裂，托臂末端做向上的微凸挡边，球拍放置后拍杆落在两个托臂的弧形承托面上，挡边可以限制拍杆向外滑脱，即使日常取放时碰到相邻球拍，也不会出现整支球拍滑落的情况。两个托臂的中心间距经过反复校核，既可以适配常规成人款羽毛球拍的拍杆直径，也能兼容儿童款小球拍、甚至相近直径的网球拍、登山杖等杆状物品的临时放置，承托面做内凹圆弧设计，圆弧半径略大于常规拍杆的半径，放置时拍杆与承托面为线接触，不会卡滞拍杆表面的防滑漆层，取放顺滑无卡顿。

　　从安装边界尺寸来看，背板整体宽度控制在120mm以内，高度控制在100mm左右，突出墙面的长度不超过80mm，安装后不会过度占用墙面通行空间，即使是狭窄的玄关、阳台侧边墙面也可以安装，不会出现磕碰行人的问题。托臂的承重设计按照单支球拍重量的5倍做冗余校核，采用常规PLA耗材3D打印即可满足承重需求，无需额外添加加强筋，整体打印无需支撑结构，打印完成后仅需去除底部 raft 层即可直接使用，后期维护成本极低。

　　在实际使用场景中，家庭用户可以将其安装在入户门侧边、阳台运动器材收纳区，打完球回家后随手将球拍挂在架上，避免球拍随意靠在墙角被踩踏、碰倒导致拍框变形；经营性羽毛球馆可以成排安装在休息区墙面，替代传统的落地式球拍架，减少地面占用空间，同时让球拍存放更规整，避免顾客错拿球拍；体育用品门店也可以将其安装在展示墙面上，搭配不同款式的球拍做陈列展示，安装拆卸方便，调整陈列布局时不会在墙面留下明显痕迹。设计过程中特意规避了多余的装饰结构，整体构型简洁，打印时耗材利用率高，没有冗余的悬空结构，普通FDM3D打印机即可快速打印成型，对于有自制收纳配件需求的爱好者来说，不需要复杂的后处理工序，打印完成即可投入使用。托臂与背板的连接位置做了渐变过渡，没有尖锐的应力集中点，长期使用下不会出现承托部位开裂的问题，承托面的圆弧角度经过多次调整，既保证球拍放置时的稳定性，也不会因为弧度过深导致取放时卡滞，即使是单手取放球拍也能顺畅操作。
