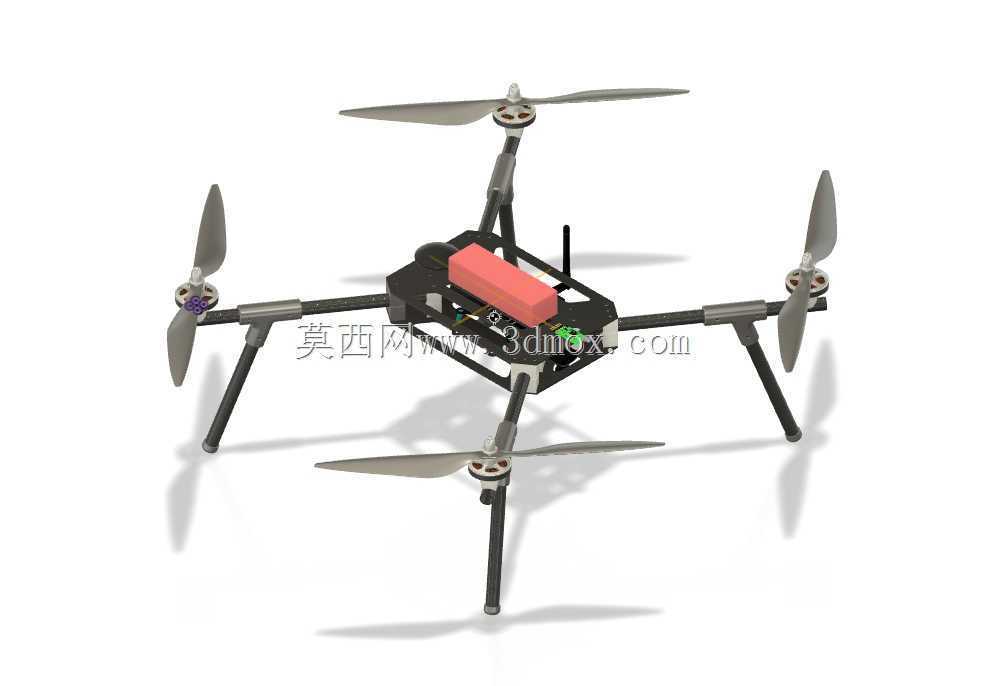

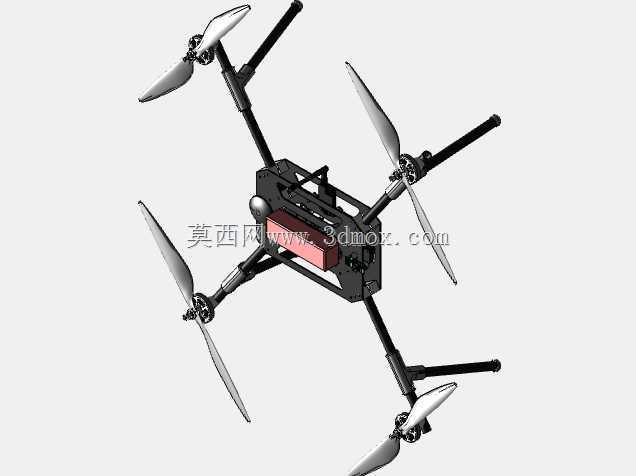

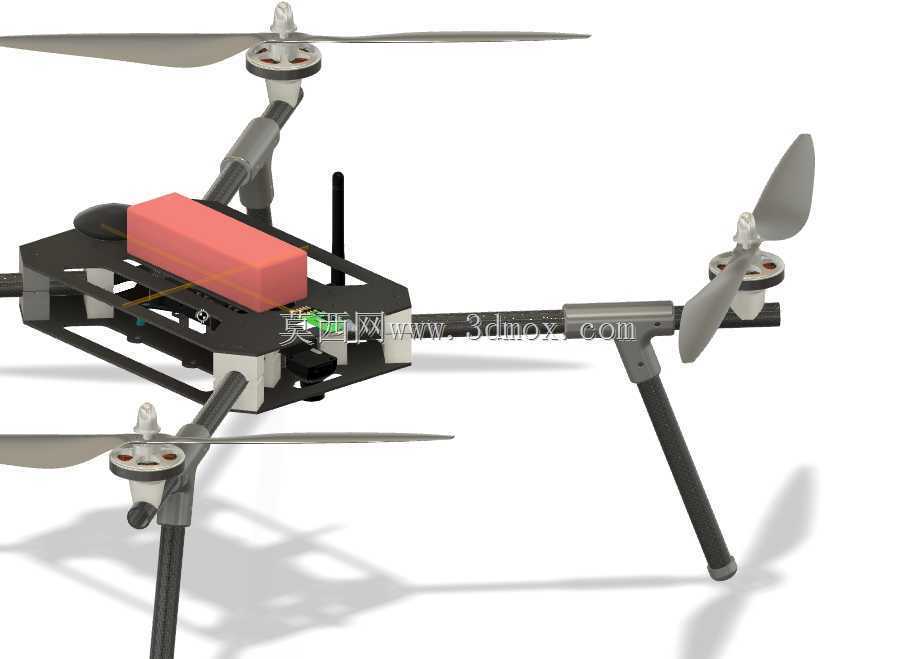

教学实验用基础款四旋翼飞行平台结构设计

　　这款四旋翼飞行平台的结构设计，核心面向高校实验室、航模入门爱好者的二次开发与基础飞行验证场景，没有做过度的轻量化竞速优化，也没有搭载行业级的复杂作业载荷接口，整体定位就是低门槛的飞行验证载体。从实际使用场景来看，这类结构既可以作为飞控算法调试的基础载具，也能满足中小学科创活动、高职类无人机专业的拆装实训需求，甚至可以作为小型航拍、环境数据采集模块的临时搭载平台，适配场景的灵活度较高。

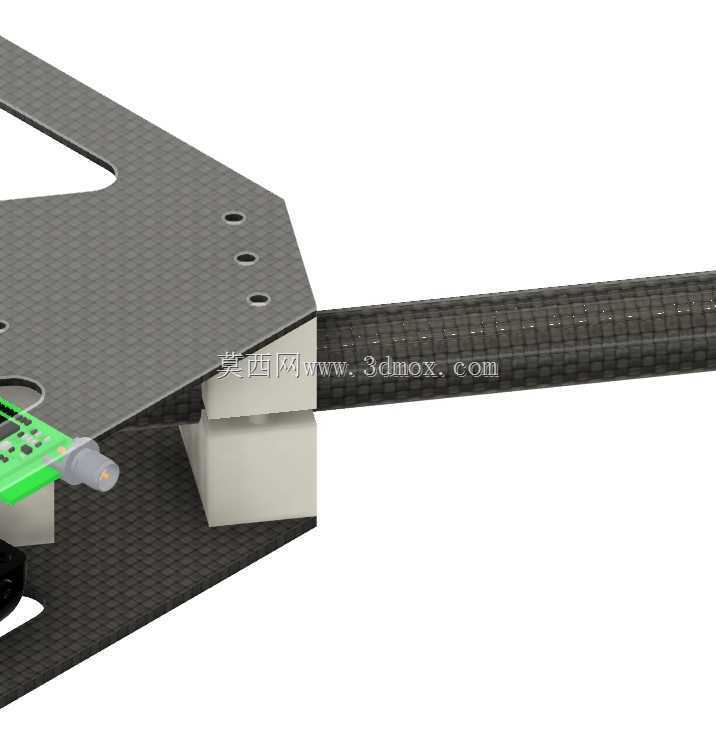

　　设计思路上优先考虑了装配容错性与维护便捷性，机臂采用标准规格的碳纤维圆管作为主体支撑，没有采用一体化注塑或者碳纤维板一体切割的机臂结构，就是为了炸机后可以快速替换单根机臂，不需要整体更换机架主体，降低日常使用的维护成本。机臂与中心板的连接位置预留了充足的调节余量，装配时不需要高精度的工装定位，新手按照装配指引也能快速完成机臂的水平校准，避免因为机臂角度偏差导致的飞行姿态偏移问题。中心板采用上下两层叠层结构，上层预留了标准的飞控安装孔位，可直接适配pixhawk系列开源飞控的安装尺寸，不需要额外打孔制作转接件，飞控周边预留了GPS模块、电调、电池供电线的走线空间，走线槽位做了圆角处理，避免飞行过程中震动磨破线材绝缘层造成短路故障。

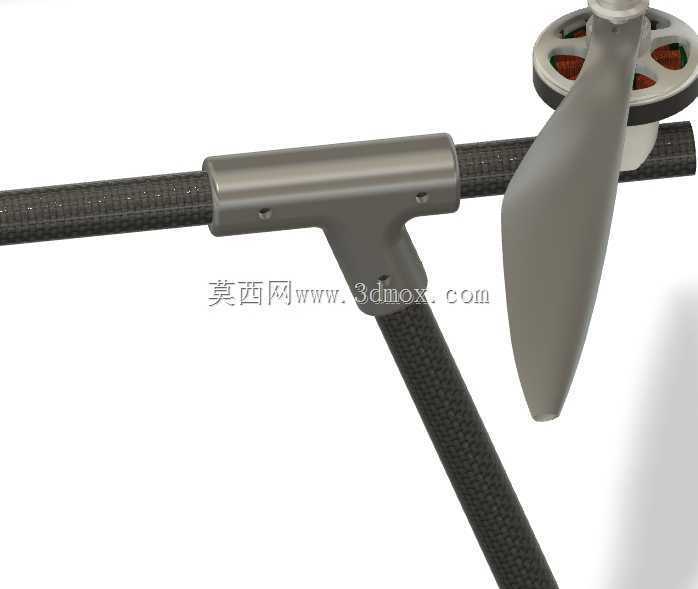

　　起落架的设计是这款结构的重点优化部分，采用了四根独立的碳纤维支杆作为起落支撑，支杆与中心板的连接位置做了角度外扩设计，支撑脚的落点范围比机臂旋翼的旋转直径更大，降落时即使存在一定的姿态倾斜，也不会出现旋翼擦地的情况。起落架支杆的长度经过反复验证，既保证了底部有足够的空间挂载小型任务载荷，也不会因为支杆过长导致整机重心过高影响飞行稳定性，支杆底部没有加装额外的减震海绵，是因为支杆本身的碳纤维材质具备一定的形变吸能能力，常规降落高度下的冲击可以通过支杆的微小形变抵消，同时减少了不必要的整机重量。

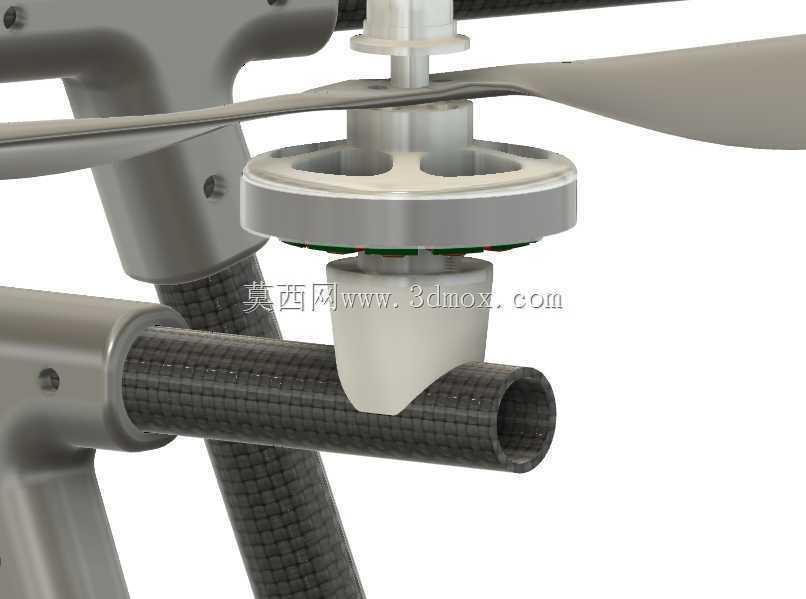

　　安装边界与尺寸设计上，旋翼的旋转平面与中心板的垂直距离经过严格计算，满油门状态下旋翼的形变范围不会碰到中心板上的接线或者搭载的电子元件，相邻两个旋翼的旋转平面没有重叠区域，避免了气动干扰带来的飞行效率损失。电池安装位设置在中心板上层的居中位置，采用绑带固定的方式，可适配不同容量的3S-4S锂聚合物电池，安装位的前后调节余量可以让使用者根据搭载的载荷重量调整电池位置，快速配平整机重心，避免重心偏移带来的额外动力损耗。机臂末端的电机安装座预留了标准的电机孔位，可适配2212、2216系列的常用无刷电机，安装座的角度做了微小的内倾设计，配合飞控的参数调试可以进一步提升飞行的姿态稳定性。

　　装配细节上，设计时特意标注了碳纤维管连接位置的处理要求，装配时如果碳管与夹座的配合间隙偏大，可以在碳管表面涂覆少量结构胶提升连接强度，如果配合过紧可以对碳管连接端做轻微的加热处理，利用热胀冷缩的特性让装配更顺畅，不建议强行敲击压入，避免碳管出现暗裂导致飞行过程中机臂断裂。所有的连接螺丝都采用标准的不锈钢内六角螺丝，没有采用特殊规格的紧固件，日常维护时用通用的内六角扳手就可以完成拆装，不需要配备特殊工具。中心板的边角都做了大圆角处理，既减少了飞行过程中的空气阻力，也避免了装配和调试过程中尖锐边角划伤操作人员。

　　从实际使用的反馈来看，这款结构的抗损能力表现不错，常规的低空炸机事故中，最多只会损坏起落架支杆或者单个机臂，中心板和飞控安装位基本不会出现变形损坏，替换损坏零件后就可以快速复飞，非常适合飞行训练场景下的高频次使用需求。整体结构没有做多余的装饰性设计，所有的结构特征都服务于装配便捷性、维护低成本和飞行稳定性这三个核心目标，没有为了外观造型牺牲结构实用性。
