碳纤维复合材质H型四轴飞行器结构设计

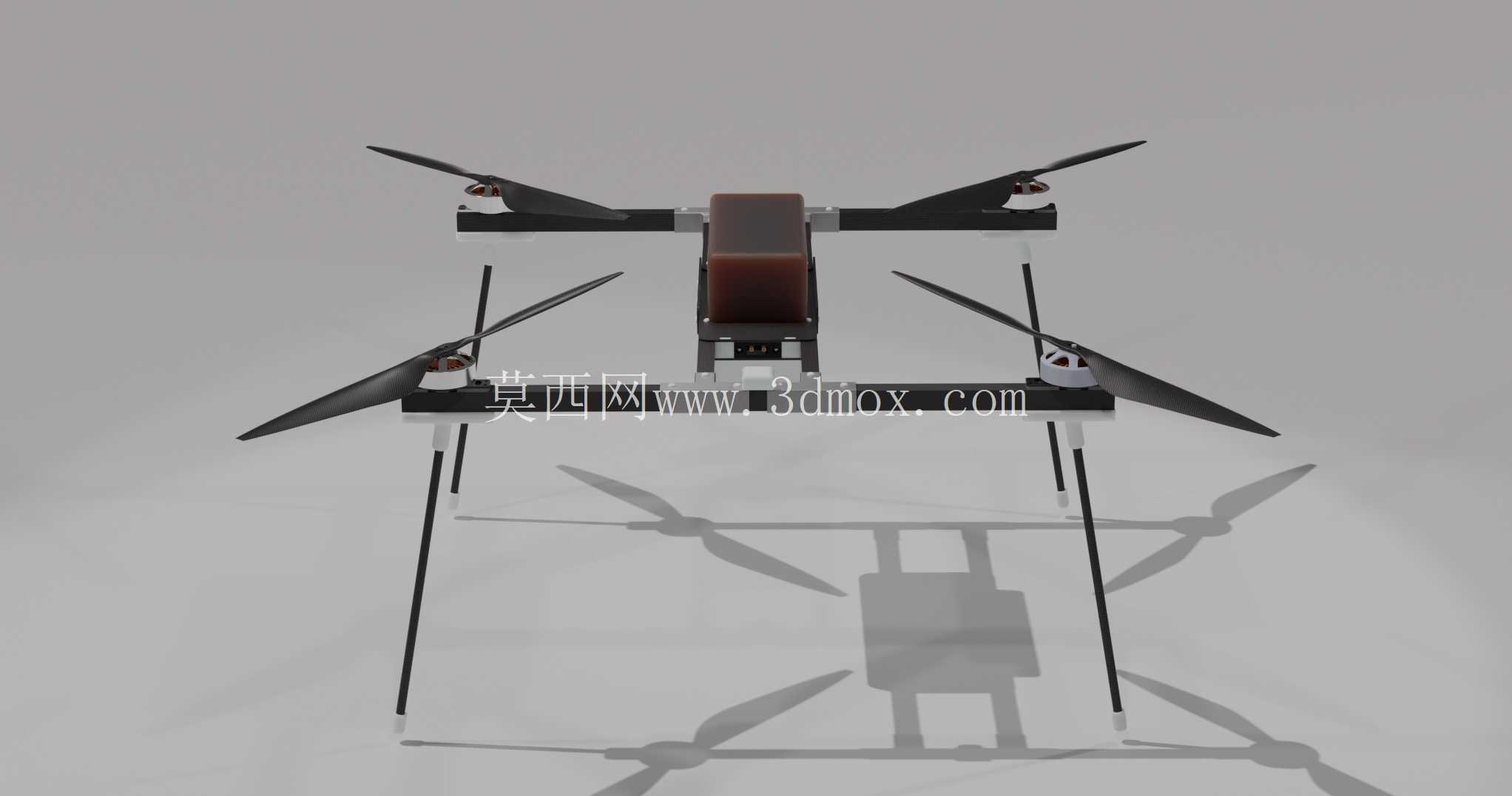

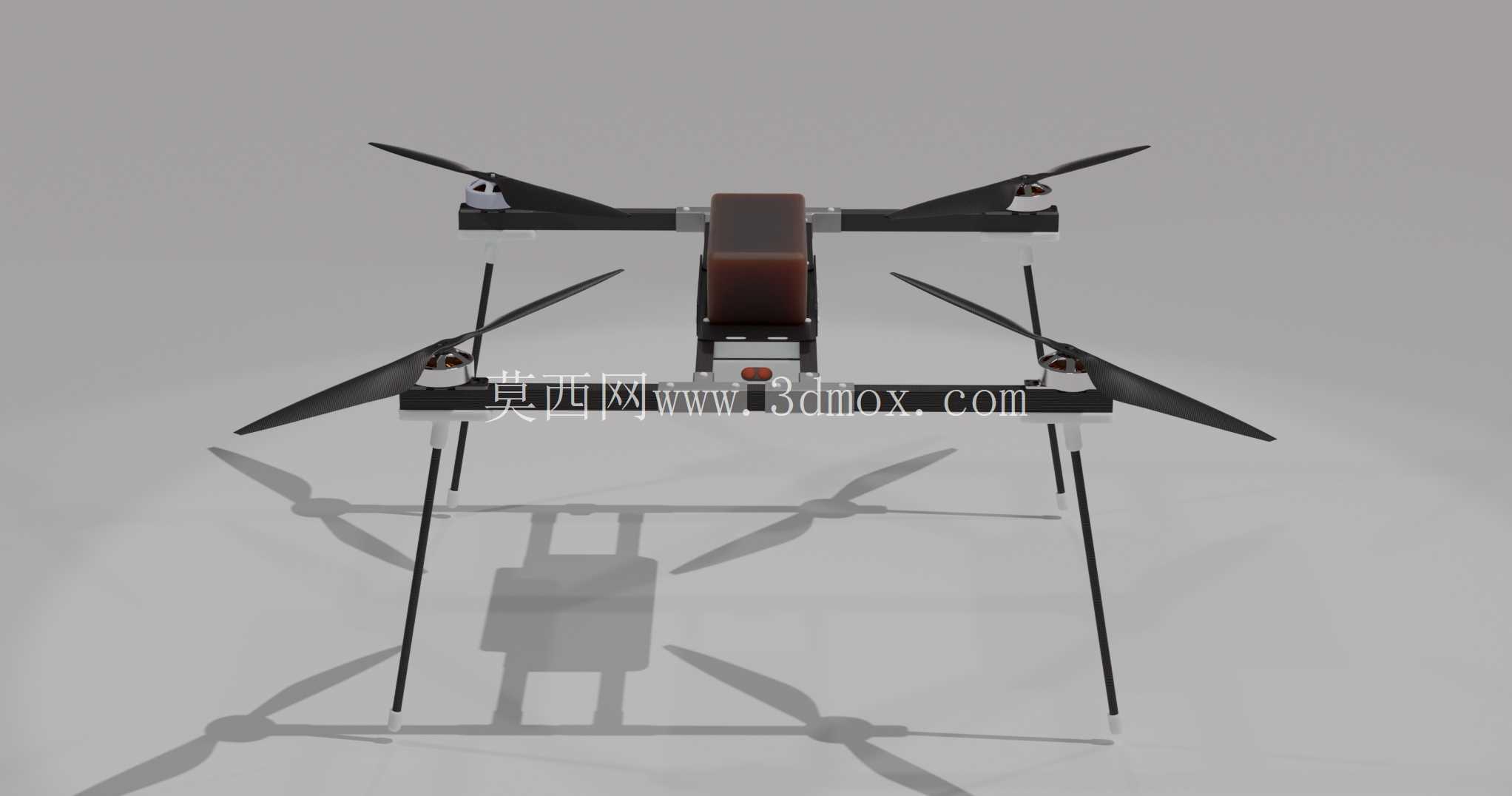

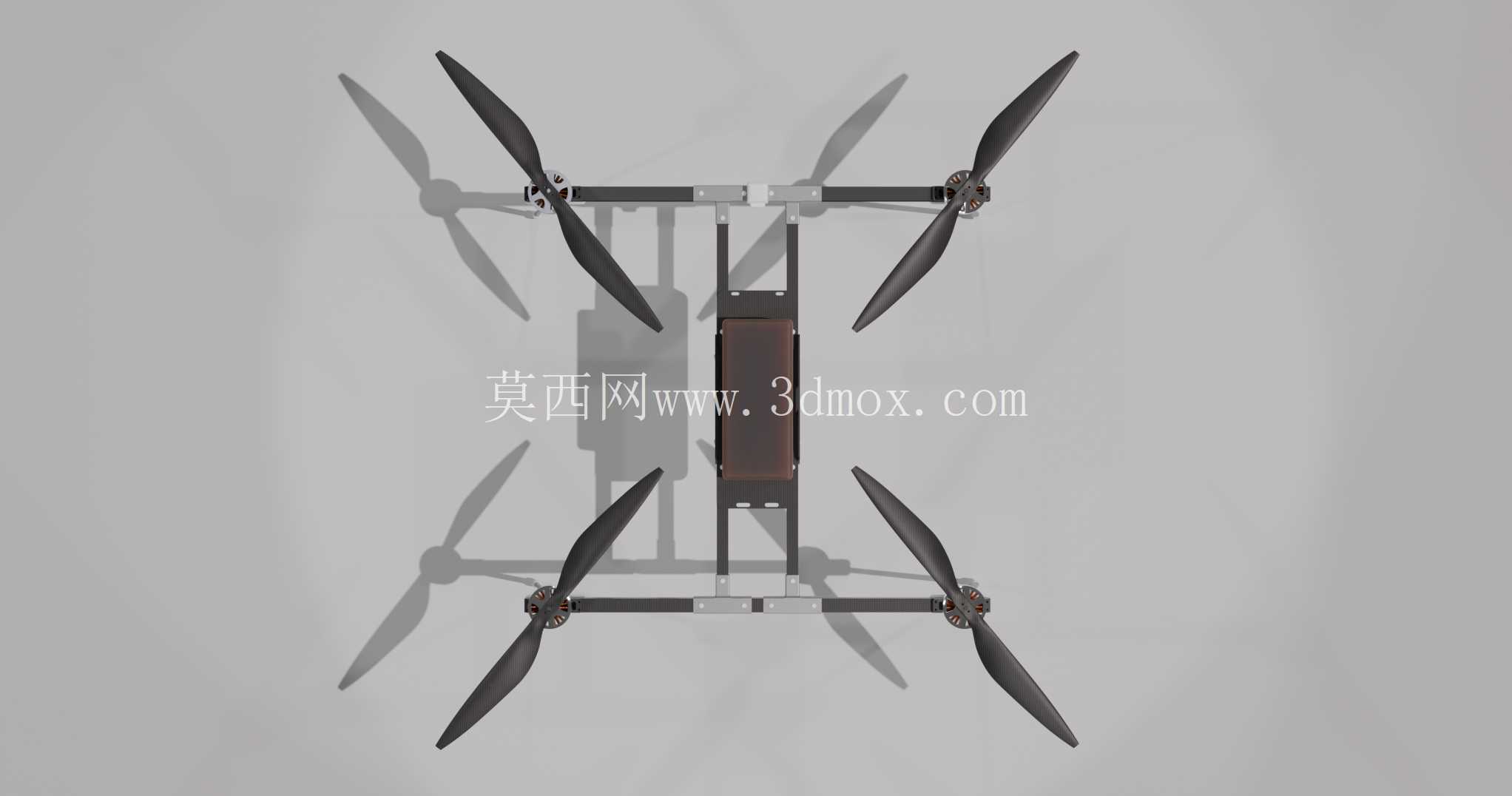

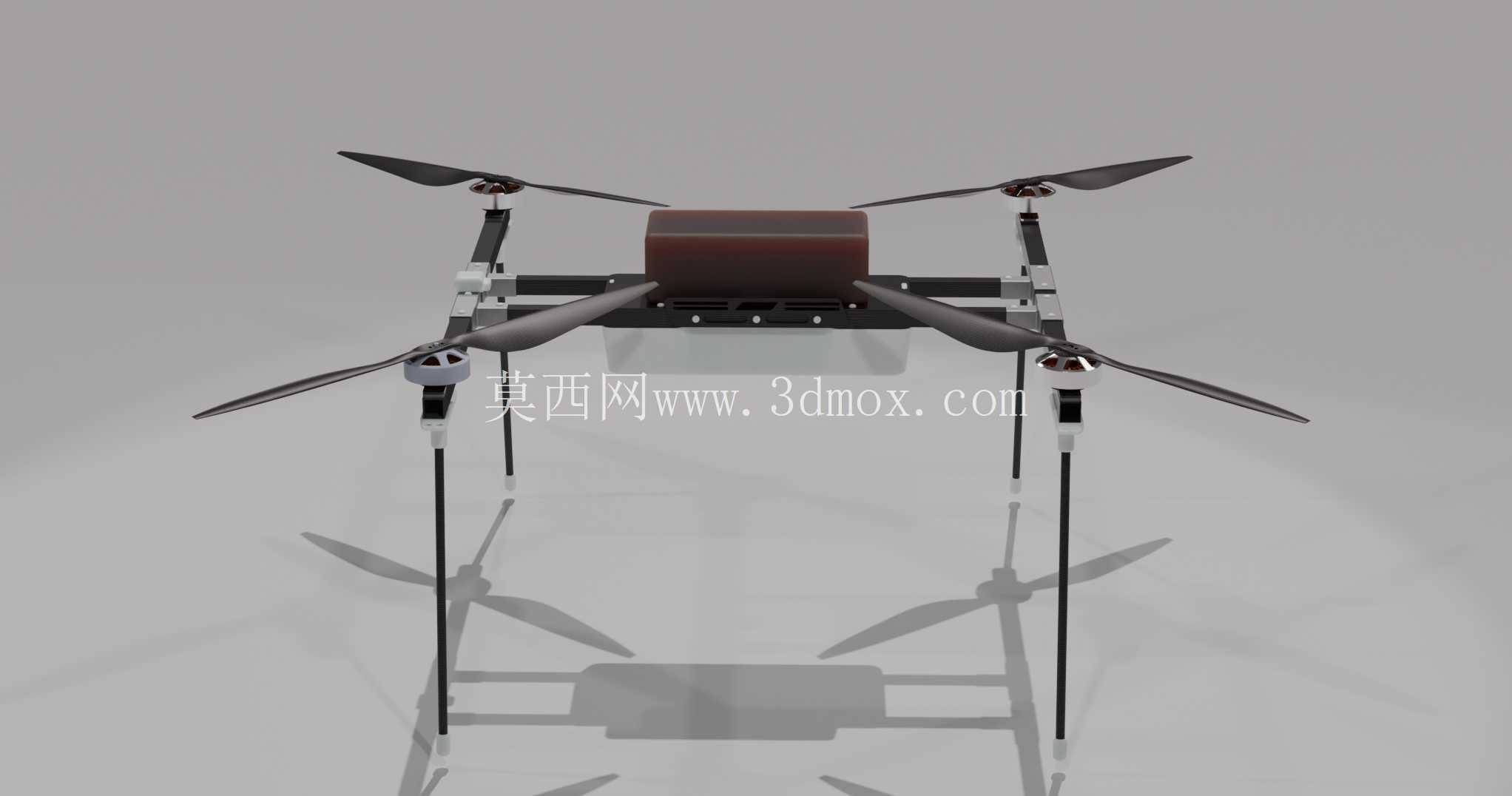

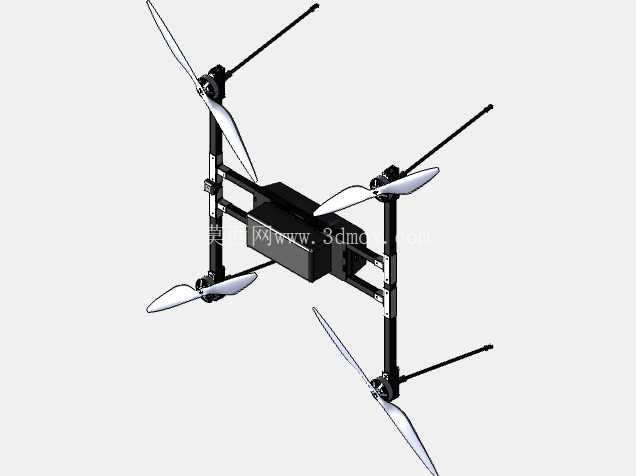

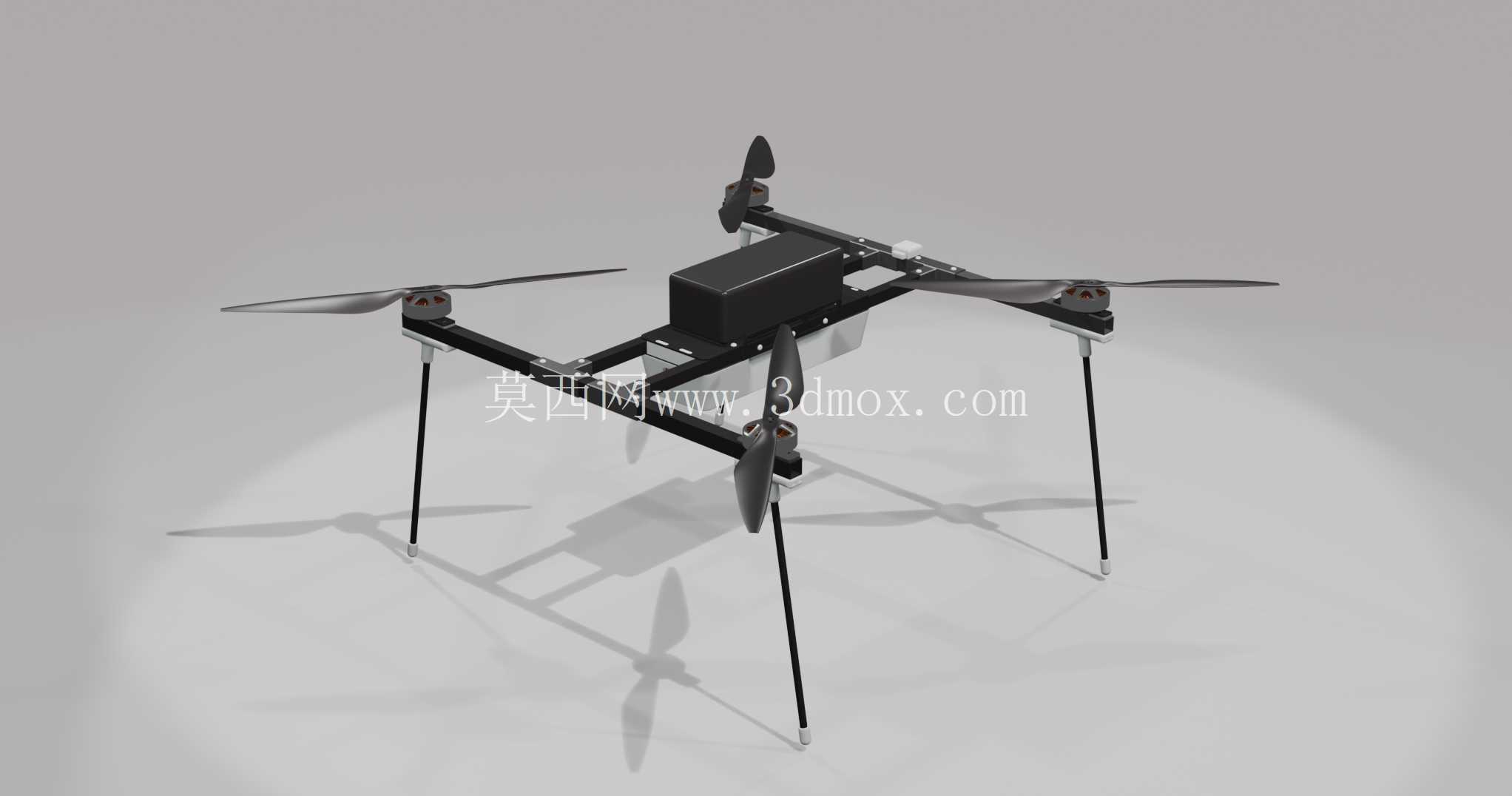

这款H型布局的四轴飞行器，在结构选型阶段就跳出了传统X型机架的设计惯性，核心机架采用碳纤维板材作为主受力构件，搭配3D打印的连接节点与铝合金机臂固定座，在结构强度与自重控制之间找到了适配多场景作业的平衡点。从实际作业场景来看，这类机架结构的飞行器，既可以搭载轻量化的航拍云台完成低空测绘、园区巡检类任务，也可以更换大扭矩动力套装后承担小载荷的物资投送、农林植保辅助作业，H型机架的前后向空间冗余度更高，不会像传统X型机架那样出现机臂遮挡任务载荷视野的问题，尤其是在搭载前视避障传感器、下置作业吊舱的时候，设备安装边界更宽松，不需要额外设计异形的避障支架来规避螺旋桨的气流干扰与结构干涉。

从结构设计逻辑来看，主承力的碳板采用分层铣削成型，中心舱段预留了标准的飞控、电调、电池安装位，电池舱采用快拆式的限位结构，不需要额外绑扎带就能完成电池的固定与更换，在高频次作业的场景下能大幅缩短地面准备时间。机臂与中心碳板的连接部位采用铝合金嵌件加固，避免了纯碳板连接容易出现的应力集中开裂问题，机臂末端的电机座集成了螺旋桨快拆结构的安装位，起落架采用细长型的碳纤维支杆，底部设置有橡胶缓冲垫，在硬着陆的时候能通过支杆的微小形变吸收冲击能量，避免冲击力直接传递到中心舱的电子元器件上。

尺寸边界上，这款机架的对角电机轴距适配12-14英寸的螺旋桨，中心舱的内部安装空间可以容纳最大40mm见方的飞控模块，以及尺寸不超过150mm*60mm*40mm的动力电池，机臂的安装角度经过反复调校，前后机臂的螺旋桨旋转平面完全处于同一水平面，不会出现高低差带来的气动效率损耗，H型的机架布局让前后方向的结构刚度比同轴距的X型机架高出15%左右，在大机动飞行或者遭遇突风的时候，机架的形变更小，飞控的姿态解算数据更稳定，不会因为机架震颤导致传感器数据出现噪声。

在零部件的适配性设计上，所有的连接孔位都采用标准的M3螺纹规格，用户可以根据自身的作业需求更换不同长度的机臂、不同刚度的起落架，3D打印的连接部件都做了壁厚优化，在保证安装强度的前提下尽可能减少非必要的材料堆积，打印件的安装面都预留了0.2mm的装配公差，不需要二次打磨就能完成与碳板、铝件的紧密配合。动力线路的走线路径隐藏在机臂与中心碳板的夹层中间，既避免了线缆外露被螺旋桨打到的风险，也能减少飞行过程中的线缆风阻，中心舱的上盖设计有散热格栅，在长时间大油门作业的时候，电调与飞控产生的热量可以通过自然对流快速散出，不会出现舱内温度过高导致电子设备降频的问题。

从实际装配的角度来看，整个机架的零部件数量控制得非常精简，不需要复杂的专用工装就能完成整机组装，各个连接部位的定位都做了防呆设计，不会出现装反、错位的问题，起落架的安装位置避开了下置载荷的安装空间，不管是挂载云台相机还是抛投装置，都不会和起落架产生运动干涉。机架的整体重心设计在中心舱的几何中心位置，电池安装位可以前后微调，在搭载不同重量的任务载荷时，可以通过调整电池位置来配平整机重心，减少飞控的姿态修正负担，提升飞行续航时间。
