不等腿角型挤压铝架截面结构设计

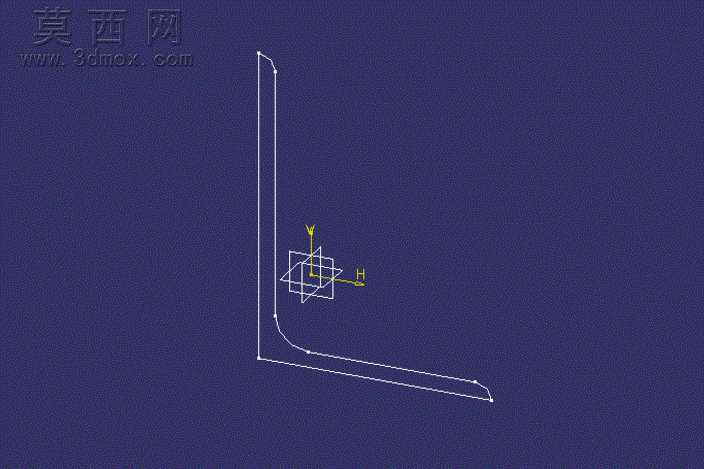

本模型为不等腿角型挤压铝架构件的截面参数化设计成果，建模过程依托三维设计环境完成，首先以二维草图模块为核心构建基础轮廓：先定位坐标系原点为角部内弯基准点，分别沿两个垂直坐标轴方向绘制长度不等的直边段，对应不等腿的设计需求，在角部衔接位置采用平滑圆弧过渡，避免直角应力集中的问题，同时在两条直边的末端做微小的收边倒角处理，匹配挤压工艺的出模成型要求，减少型材挤出后的边缘毛刺缺陷。草图绘制阶段全程添加几何约束，保证两条直边的垂直角度公差控制在工业常用的±0.1°范围内，过渡圆弧与两侧直边保持相切约束，确保截面轮廓无断点、无重叠线段，为后续的特征生成提供合格的线框基础。完成草图校验后，通过凸台拉伸特征即可生成对应长度的铝架构件实体，建模过程中同步预留了型材壁厚的均匀性检查逻辑，保证整个截面的壁厚偏差不超过0.2mm，符合挤压铝型材的生产工艺标准。材质配置上选用6063-T5铝合金材质参数，在渲染环境中匹配铝合金亚光氧化的表面质感，还原工业铝型材的真实视觉效果，同时可通过修改草图中的直边长度、过渡圆弧半径、壁厚参数快速生成不同规格的不等腿角铝构件，适配不同场景的机架搭建需求。结构设计层面重点考量了挤压成型的工艺可行性，避免出现截面壁厚突变、内角过小等不利于挤出生产的结构，同时不等腿的结构设计可以适配不同安装面的尺寸要求，相比等边角铝具备更灵活的装配适配性，可应用于设备框架边角连接、防护栏支撑、小型机架的承力边角位置，在保证结构强度的同时兼顾轻量化的设计需求，模型的线框轮廓可直接导出为截面工程图，用于挤压模具的型腔加工参考，缩短从设计到生产的转化周期。
