多辐条槽面行走轮结构设计方案

项目分类:通用五金配件 发布时间:2026-02-06 ID:1136403
  • 多辐条槽面行走轮结构设计方案

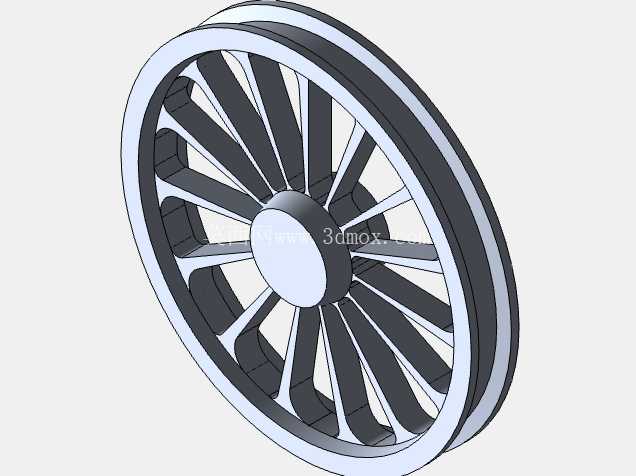

这款槽面行走轮的设计,最初是针对小型输送线、便携移动工装以及桌面级传动机构的配套需求开发,在实际工业场景中,这类轮子既可以作为轨道导向轮适配V型或U型轻型导轨,也能作为无轨行走轮承担小型设备的移动承载功能,常见于轻型AGV辅助轮、小型物料周转车脚轮、桌面传动机构从动轮等场景,相比实心轮结构,辐条式设计在保证结构强度的前提下大幅降低了自身重量,减少了转动惯量,让传动启停过程更平顺,也降低了驱动端的负载损耗。

从结构设计逻辑来看,轮体采用双轮缘槽型截面,轮缘内侧的凹槽可以直接卡入对应规格的圆轨、皮带或者绳体,既可以起到行走导向作用,避免轮体在运行过程中出现脱轨、跑偏的问题,也能作为带轮、绳轮传递扭矩,适配小型传动系统的动力传输需求。辐条采用均匀放射式排布,单根辐条的截面做了等强度优化,从轮毂处到轮缘处的截面厚度平滑过渡,既避免了应力集中导致的辐条断裂问题,也不会因为冗余结构增加不必要的重量,轮毂中心预留了标准轴孔安装位,轴孔周边做了加厚凸台设计,能够承担轴配合面的挤压应力,避免长期转动过程中轴孔出现磨损扩孔的问题,安装时可以直接配合标准轴承、卡簧完成轴向固定,不需要额外加工定制复杂的连接结构,适配常规的轴系安装标准。

在安装边界方面,轮体的轴向宽度控制在适配轻型安装座的尺寸范围内,轮缘外径可以根据不同的承载需求做参数化调整,双轮缘的突出高度刚好满足常规轻型导轨的导向深度要求,不会因为轮缘过高增加整体安装空间,也不会因为轮缘过浅导致导向失效。辐条之间的镂空区域一方面减少了材料用量,另一方面在高速转动过程中可以带动周边空气流动,对轮体和配套的轴承起到一定的散热作用,避免长期连续运行时轮体积热过高影响材料强度。轮体的接触表面做了平滑过渡处理,没有尖锐棱角,不管是作为行走轮接触地面,还是作为导向轮接触导轨,都能减少接触面的磨损,延长配套部件的使用寿命。

实际选型应用时,这类辐条槽轮可以根据使用场景的负载要求调整辐条数量和截面尺寸,负载偏大的场景可以适当增加辐条数量、提升辐条厚度,轻载高速场景则可以减少辐条数量进一步降低转动惯量。轮体的槽面尺寸可以根据配套的导轨、传动件规格做适配调整,不需要改动整体的辐条布局逻辑,参数化调整的空间很大,能够快速适配不同项目的定制化需求。相比市面上常见的单片式冲压轮,这款一体结构的辐条轮整体刚性更好,不会出现冲压件容易产生的形变问题,运行过程中的径向跳动更小,传动精度更有保障,适合对运行平稳性有一定要求的轻型传动和移动场景。
