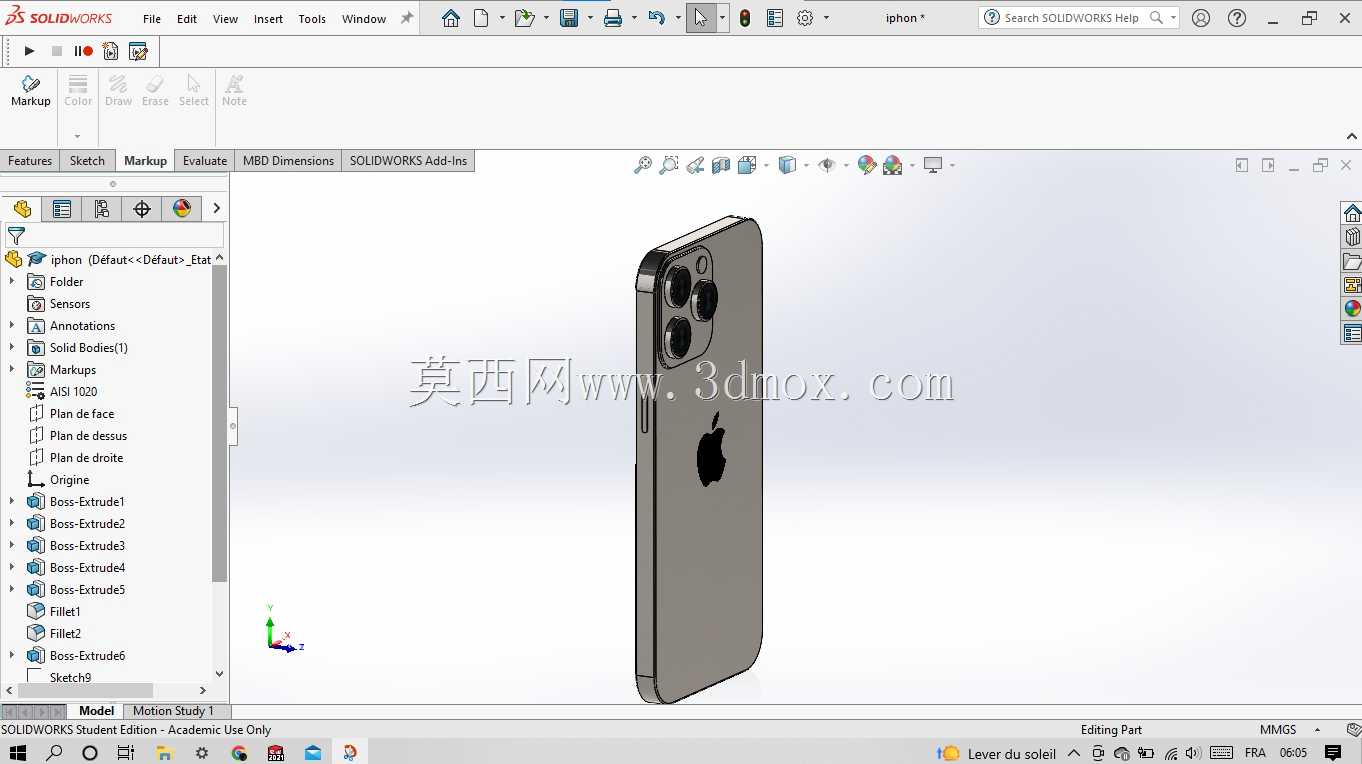

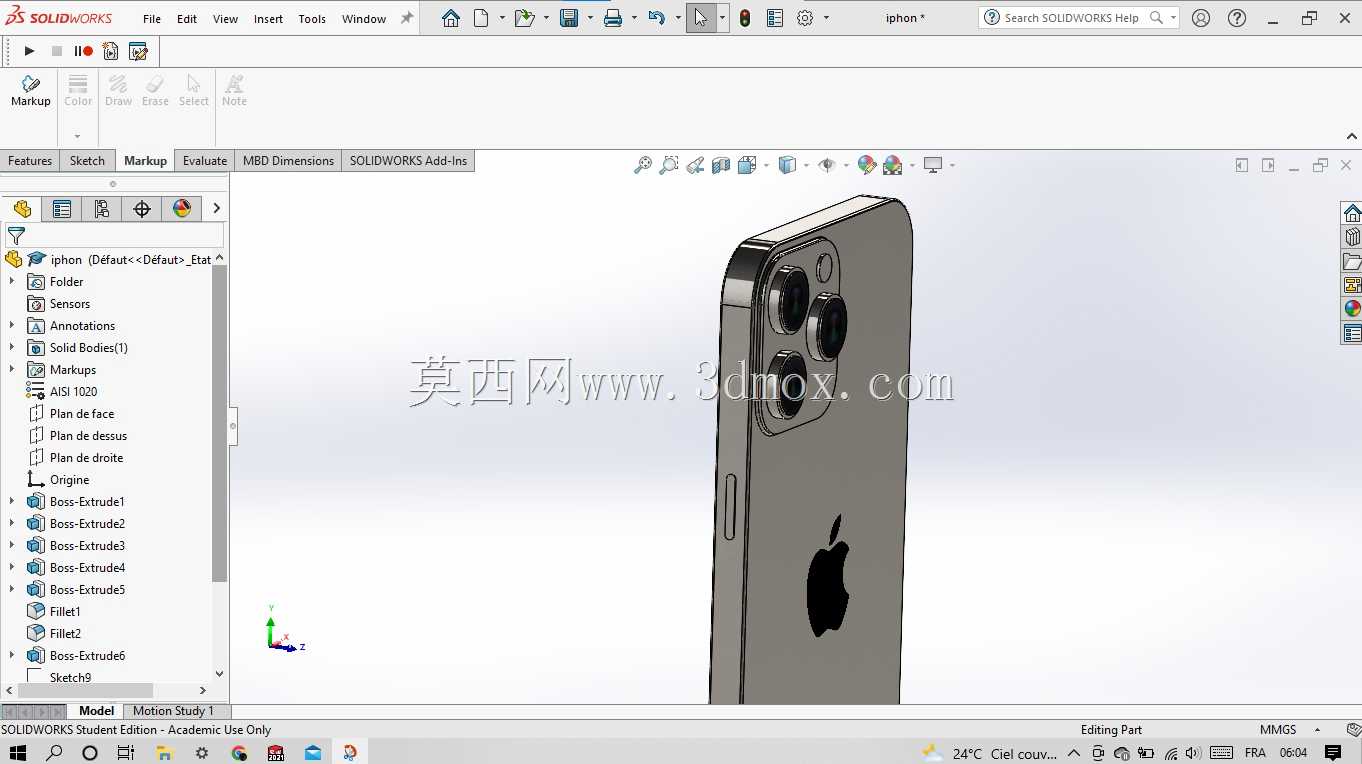

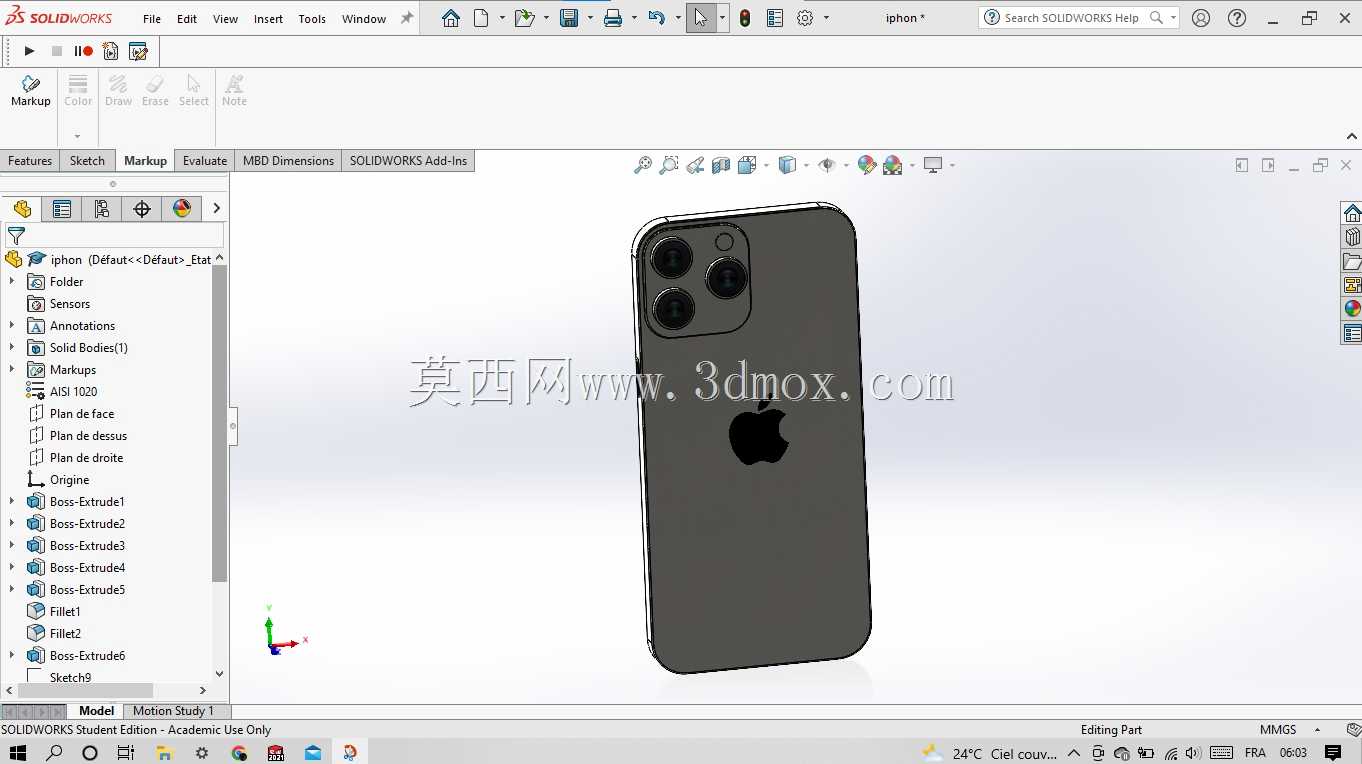

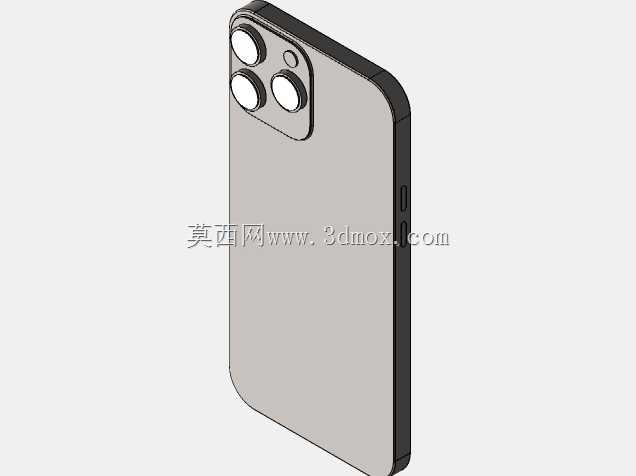

智能手机外观结构三维数字建模设计

　　本次建模的智能手机外观结构，在消费电子结构设计领域具备典型参考价值，日常使用场景覆盖手持通讯、移动办公、影像采集等多元需求，建模过程完全围绕量产机型的实际结构逻辑展开，没有为了视觉效果做脱离工程实际的夸张处理。从实际使用的功能特性来看，模型完整还原了直板触控机型的核心结构特征：背部后置多摄模组做了独立凸起的结构处理，凸起高度匹配实际量产机型的镜头堆叠厚度，模组周边做了微小的倒角过渡，避免日常放置时镜头表面直接与接触面产生摩擦；机身中框采用圆弧过渡设计，边缘弧度贴合人手握持时的手掌贴合曲线，单手握持时中框与手掌接触区域不会产生硌手的应力集中点，这部分曲面的曲率经过反复调整，完全匹配人体工程学的握持受力分布。

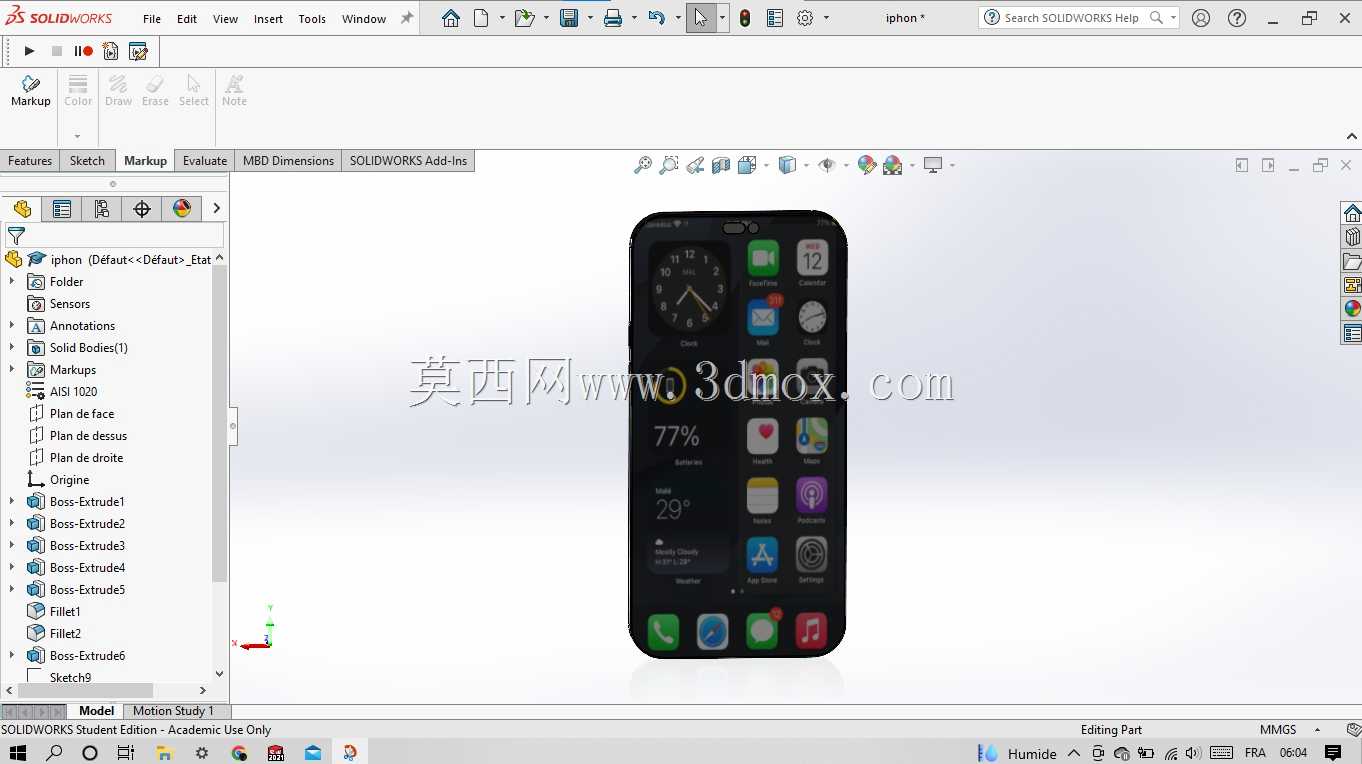

　　机身正面为完整的直面屏幕覆盖区域，屏幕与中框的衔接处做了极窄的台阶限位结构，这个结构在实际装配中用于屏幕点胶后的定位固定，建模时特意保留了0.1mm的装配间隙，完全符合消费电子产品的装配公差要求。设计思路上没有做多余的装饰性结构，所有曲面拆分都围绕实际生产的工艺可行性展开：机身背部为一体化平整曲面，除摄像头模组区域外没有额外的凸起或开槽，这一设计对应实际生产中的玻璃或金属背板加工工艺，平整曲面的加工良率更高，后期做表面阳极氧化或者AG磨砂处理时的工艺难度更低；侧边按键的位置设置在机身右侧中框区域，按键凸起高度控制在1.2mm，按压行程预留0.3mm的活动空间，按键边缘同样做了圆弧倒角，避免日常按压时割手，同时按键与中框的开孔间隙控制在0.05mm，既保证按键活动顺畅，又能避免日常使用中灰尘进入机身内部。

　　从外形尺寸与安装边界来看，模型整体比例严格遵循量产直板手机的尺寸区间，机身厚度控制在7.8mm左右，长度与宽度的比例为19.5:9，这个比例是当前主流智能手机的黄金握持比例，单手握持时拇指可以覆盖屏幕60%以上的操作区域，适配大多数用户的手掌尺寸。摄像头模组的凸起高度为1.8mm，在做配套的保护壳结构设计时，保护壳的镜头保护圈高度需要高出模组表面0.2mm，才能在手机正面朝下放置时对镜头形成有效防护，建模时已经预留了这部分配套结构的设计边界。机身底部预留了充电接口、扬声器开孔、麦克风开孔的对应位置，开孔的排布间距完全符合实际声学结构的设计要求，扬声器开孔的孔径大小一致，孔位之间的筋位宽度均匀，避免注塑生产时出现走胶不齐的问题。在曲面处理上，所有的外表面过渡都采用G2连续曲面，没有出现曲面褶皱或者曲率突变的情况，这一点对于后续做结构渲染或者手板加工至关重要，G2连续的曲面在做高光表面处理时不会出现明显的棱线，视觉质感更接近真实量产机型。中框与背部背板的衔接处采用微弧过渡，没有明显的拼接棱线，对应实际生产中的中框与背板贴合工艺，过渡区域的曲面曲率经过调整，保证背板装配后与中框完全齐平，不会出现刮手的台阶差。建模过程中特意规避了消费电子建模常见的结构错误：比如摄像头模组的镜片区域没有做穿透处理，保留了镜片的厚度结构，避免后续做渲染时出现透光错误；机身侧边的按键没有与中框做成一体化结构，保留了独立的零件拆分逻辑，方便后续做结构爆炸图或者装配动画制作；机身的所有圆角半径都经过统一规范，外表面的大圆角半径为2.5mm，按键、摄像头模组边缘的小圆角半径为0.3mm，统一的圆角规范可以减少后续加工时的刀具更换次数，提升手板加工的效率。

　　对于结构设计从业者来说，这个模型可以作为直板智能手机外观结构的参考模板，在做同类型消费电子产品建模时，可以直接参考其曲面拆分逻辑、装配间隙预留、人机工程尺寸设定，不需要从零开始摸索曲面曲率和尺寸比例，能够有效缩短前期外观建模的周期。同时模型的结构拆分完全符合量产工艺要求，没有出现无法开模的倒扣结构，所有的外表面拔模角度都控制在1度以上，后续如果要做结构深化，直接在现有模型基础上添加内部的主板、电池、摄像头支架等结构即可，不需要对外表面做大幅度的调整。
