入耳式无线蓝牙耳机腔体结构设计

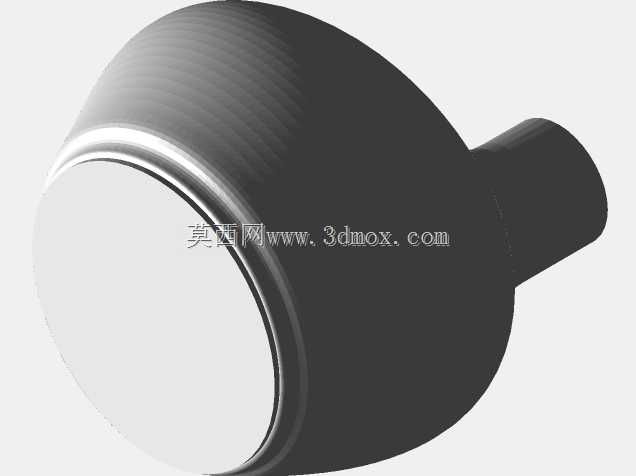

　　这款入耳式耳机的结构设计，首先围绕耳道佩戴的人机工程边界展开，腔体整体采用类球形的圆润过渡造型，最大外径控制在14mm区间，入耳端的出声嘴外径6mm，长度4.2mm，能够适配绝大多数亚洲人群的耳道尺寸，避免长时间佩戴产生的胀痛感。出声嘴根部做了0.8mm的环形凹槽，用于固定硅胶耳帽，安装时耳帽的内圈卡入凹槽后，可承受15N的轴向拉力不脱落，满足日常使用中摘戴、拉扯的可靠性要求。

　　腔体的外壳采用分体式扣合结构，分为前壳与后壳两部分，结合面设置在腔体最大直径的环形位置，结合面做0.3mm的止口定位结构，装配时可快速对齐，配合超声波焊接工艺实现密封，焊接后接缝处的缝隙控制在0.05mm以内，既保证外观的整体性，也能实现IPX4级别的防泼溅能力，应对日常运动出汗、零星溅水的使用场景。腔体侧面的出声孔位置做了0.2mm的倒角处理，避免注塑成型时产生飞边，同时也能减少佩戴时与耳道皮肤的剐蹭。

　　从功能实现的角度，腔体内部预留了直径10mm的动圈单元安装位，单元安装面与出声嘴的轴线呈12度夹角，这个角度是经过耳道声学路径验证的最优角度，能够让发声单元的声波直接传入耳道深处，减少声波在耳道内的反射损耗，提升低频的下潜深度与中频的清晰度。后壳位置预留了调音孔的位置，调音孔直径0.8mm，内部贴附防尘网，既可以平衡腔体内外的气压，避免佩戴时产生闷堵感，也能调整低频的量感，让整体频响曲线更符合人耳的听音习惯。

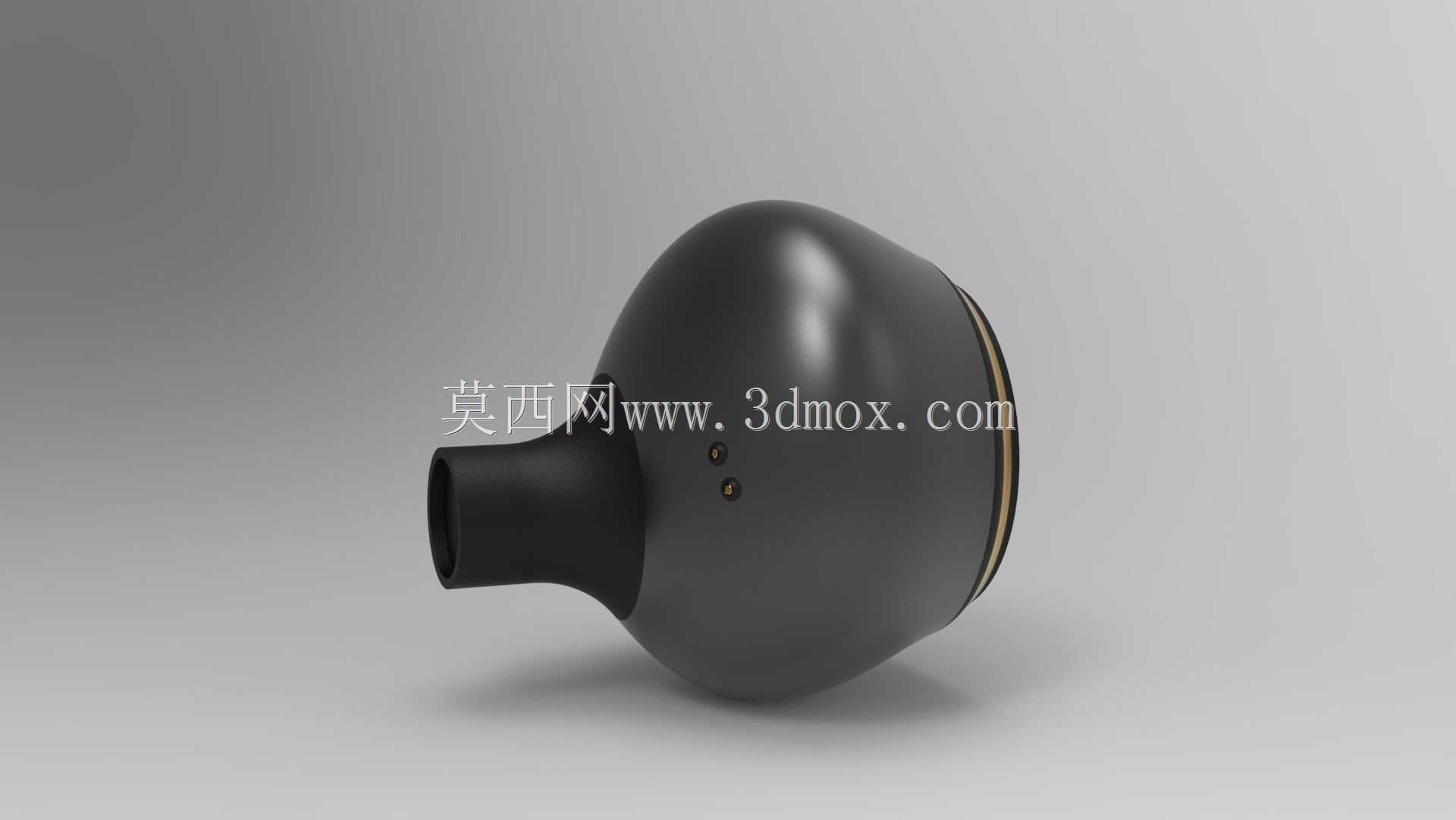

　　腔体尾部的尾柄长度为6mm，直径5mm，内部预留了充电触点的安装位置，两个充电触点的中心间距为2.5mm，触点突出尾柄端面0.3mm，与充电盒内的弹针接触时，可保证接触电阻小于50毫欧，充电过程的稳定性满足消费电子的可靠性要求。尾柄与腔体主体的过渡位置做了R2的圆角过渡，避免应力集中，在跌落测试中，从1.2米高度自由跌落至水泥地面时，过渡位置不会出现开裂、断裂的问题。

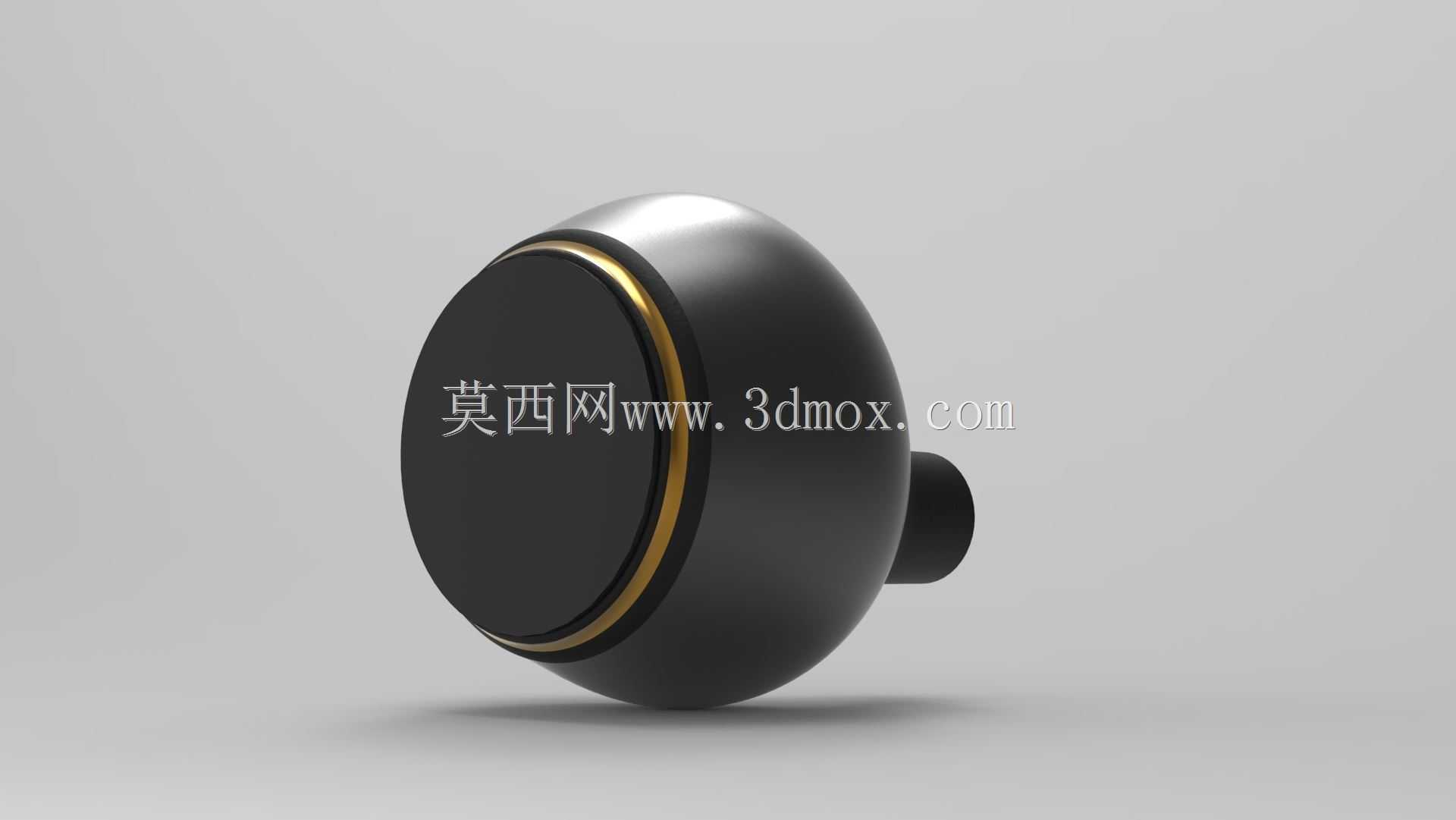

　　外观设计上，前壳端面做了CD纹装饰圈的安装槽，装饰圈厚度0.4mm，采用阳极氧化的金色铝合金材质，装配后与黑色的PC外壳形成视觉对比，提升产品的精致感。装饰圈的安装采用背胶粘接方式，粘接面的平面度控制在0.02mm以内，保证粘接后无翘边、无偏移。整个腔体的外表面采用细晒纹处理，表面粗糙度Ra0.8，既不容易沾染指纹，也能提升手持、佩戴时的摩擦力，减少滑落的概率。

　　在实际应用场景中，这款耳机可适配日常通勤、运动健身、办公通话等多种场景，结构设计上充分考虑了不同场景下的使用需求：比如运动场景下的防汗、防脱落需求，通勤场景下的被动隔音需求，日常使用中的耐摔、耐磨损需求。建模过程中，所有的壁厚都控制在1.2mm均匀厚度，避免注塑成型时出现缩痕、气泡等缺陷，拔模角度统一设置为1.5度，满足注塑模具的开模要求，不需要后续做额外的结构调整即可直接开模量产。内部的走线槽宽度设置为1.2mm，深度0.8mm，可容纳两根0.5mm直径的漆包线，走线槽边缘做R0.5的圆角，避免装配时刮伤线材的绝缘层，造成短路故障。
