V6发动机曲轴箱阀门结构设计

　　在车用V型六缸内燃机的整机布局中，曲轴箱阀门是衔接曲轴箱通风系统与进气歧管的核心功能部件，其安装位置位于V型缸体夹角下方的曲轴箱上沿，直接贴合缸体铸造平面完成密封装配。该部件的核心作用是调控曲轴箱内部的压力平衡，当发动机运行过程中活塞环窜入曲轴箱的混合气导致内部压力升高时，阀门会根据预设的压力阈值开启，将窜气导入进气系统重新参与燃烧，既避免曲轴箱内压力过高冲坏油封造成机油渗漏，也能减少未燃烧油气直接排放造成的污染，同时在发动机停机或进气负压过大时切断通路，防止机油被倒吸入进气道引发积碳或烧机油问题。

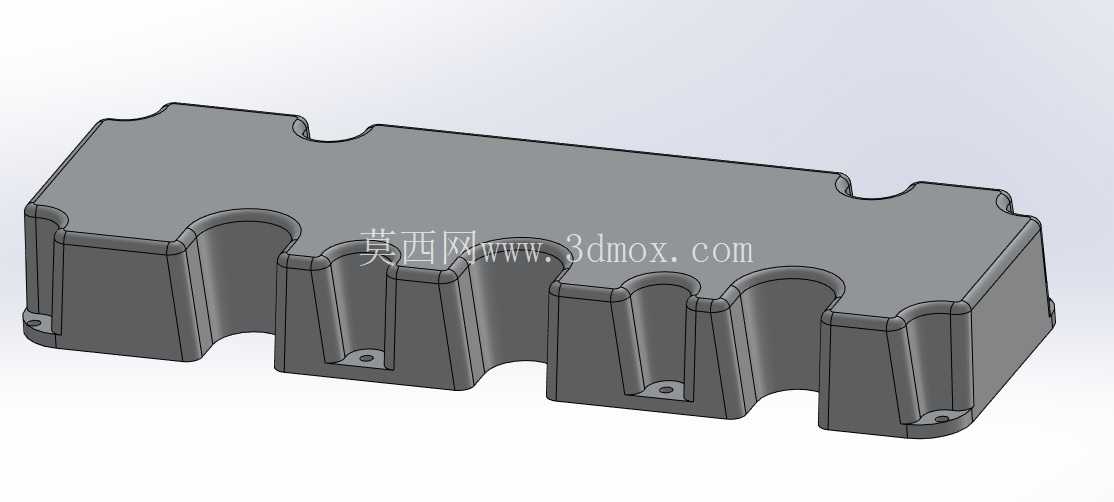

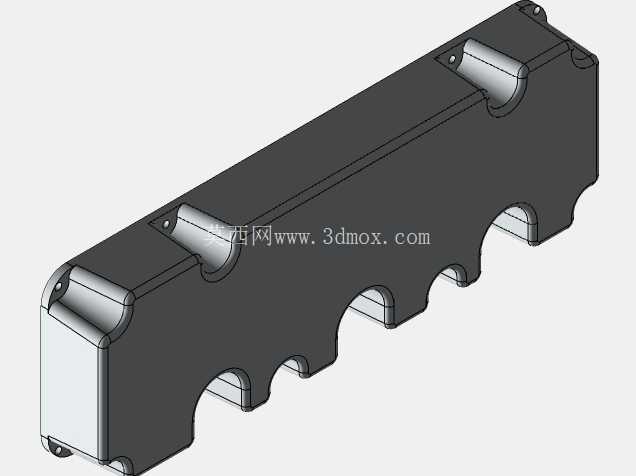

　　从结构设计层面来看，该部件采用一体化压铸成型的壳体结构，整体轮廓完全匹配V6发动机曲轴箱上沿的波浪形安装面，六个向下延伸的弧形凸腔分别对应六个气缸的曲轴箱腔室，每个凸腔底部都预留了带安装孔的固定凸台，凸台平面与缸体安装面的平面度公差控制在0.05mm以内，保证密封垫片压紧后不会出现渗漏。壳体上部的平面为阀板安装基准面，内部流道采用渐变截面设计，从各缸对应的进气口到总出气口的流道过渡圆滑，没有直角突变结构，能够降低窜气流动过程中的阻力，避免油气在流道内滞留形成积碳卡滞阀片。设计过程中需要重点考虑安装边界的匹配问题，由于V型发动机的两侧缸盖、进排气歧管以及点火线圈等部件在曲轴箱上方的布置空间非常紧凑，该阀门的整体高度被严格限制，壳体侧壁的所有凸起结构都经过干涉校核，确保在发动机整机装配时不会与周边的管路、线束以及附属部件发生碰撞，同时两侧预留的安装耳位采用对称布局，能够兼容不同排量V6发动机的缸体安装孔位，减少同平台机型的部件开模成本。

　　从实际工况适配角度，该部件需要长期接触机油油气以及发动机运行时的高温环境，壳体材质选用耐油耐高温的压铸铝合金，表面做氧化处理提升抗腐蚀能力，内部的阀片采用耐油橡胶与弹簧钢复合结构，保证在-40℃到150℃的工作温度区间内都能保持稳定的开启压力，不会因为橡胶老化或者弹簧疲劳出现压力控制失效的问题。在流道设计上，每个气缸对应的进气口位置都做了挡油结构，能够将窜气中携带的大颗粒机油滴拦截下来，通过回油孔直接流回曲轴箱油底壳，减少机油随窜气进入进气系统的消耗量，同时避免机油在进气门背部形成积碳影响发动机的进气效率。

　　安装固定方面，六个安装凸台的孔位采用间隙配合设计，装配时螺栓的拧紧力矩按照对角线顺序逐步加载，避免壳体因为受力不均出现变形导致密封面贴合不严，凸台周围的加强筋从壳体侧壁一直延伸到安装面，能够提升壳体的整体刚性，在发动机运行产生振动时不会出现共振开裂的问题。对于三维建模从业者而言，这类部件的建模难点在于安装面的曲面匹配，需要完全贴合曲轴箱的铸造曲面轮廓，同时内部流道的曲面过渡要保证流体力学性能，不能出现建模过程中的曲面褶皱或者壁厚不均的问题，所有的安装孔位、凸台位置都需要和缸体的数模做虚拟装配校核，确保实际生产时的装配精度。在发动机的实际维护场景中，该部件属于定期检查的部件，当出现曲轴箱压力异常、机油消耗量过大或者怠速不稳的情况时，需要检查阀门是否存在积碳卡滞、膜片破损的问题，其模块化的结构设计也支持单独更换，不需要拆解整个曲轴箱，能够降低后期的维护成本。
