单冲程发动机剖面结构三维设计模型

　　本次呈现的单冲程动力装置剖面结构，在小型便携动力设备、教学演示教具、微型动力实验平台领域有着明确的应用指向，不同于常规四冲程往复式动力单元的复杂配气结构，该结构将做功行程的能量传递路径做了极致简化，能让学习者直观看到热能到机械能的完整转换链路，也能为微型动力设备的选型验证提供直观的结构参考。从实际用途来看，这类单冲程结构常被用于小型航模动力、教学演示台架、微型应急动力单元的原理验证场景，不需要复杂的配气机构配合，整体结构紧凑度更高，在对重量、体积有严格限制的便携动力场景下，能在有限的安装空间内实现动力输出，减少冗余结构带来的重量负担与故障点。

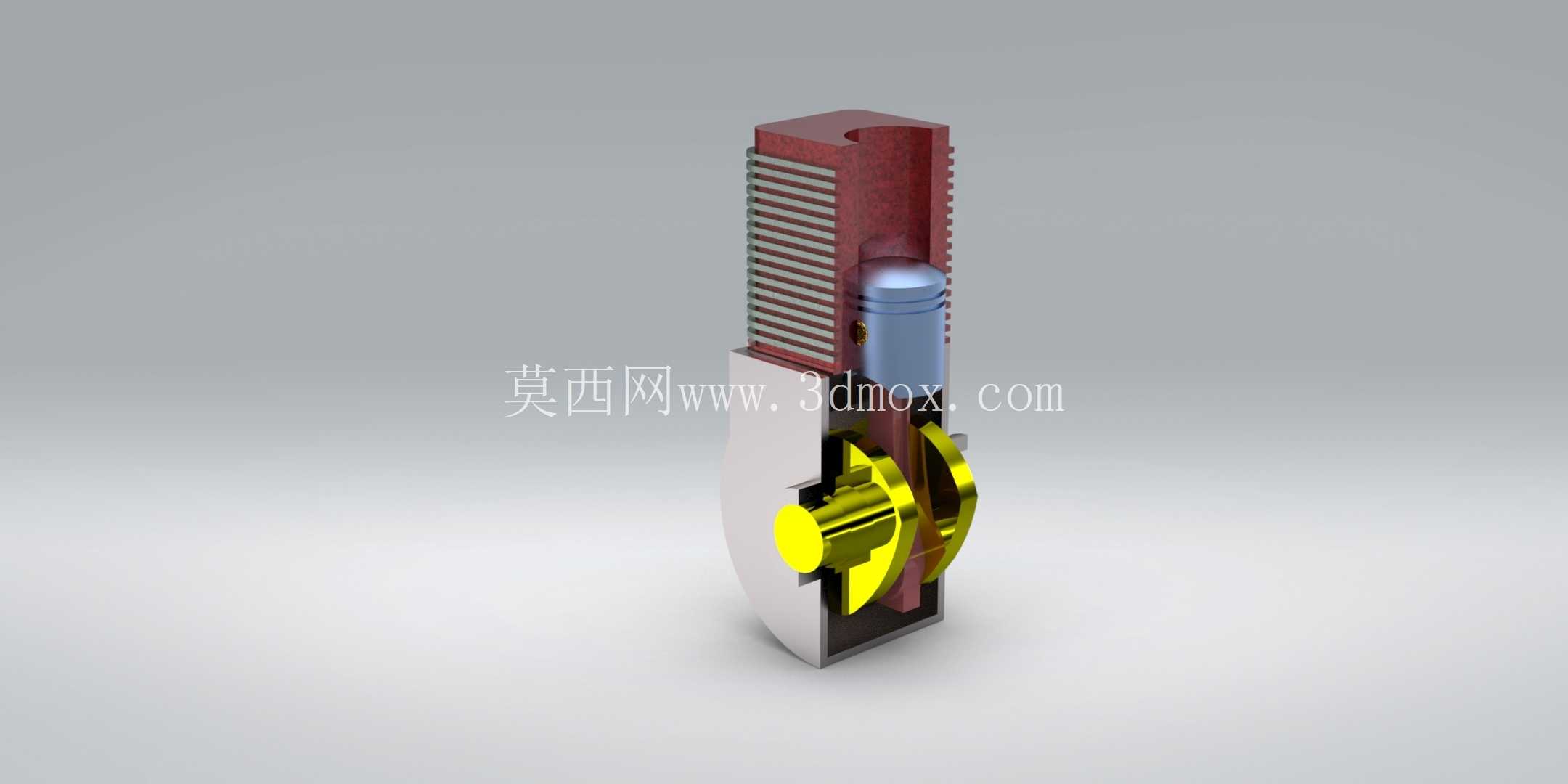

　　从功能特性上看，该剖面模型完整还原了活塞、气缸套、曲柄连杆机构、动力输出轴的核心配合关系：气缸部分采用剖面剖切处理，能清晰看到活塞环的安装位置、活塞与缸壁的配合间隙预留，散热鳍片沿着气缸外壁轴向排布，在风冷场景下能有效扩大散热面积，避免连续做功时缸体温度过高引发的形变失效；曲柄连杆部分采用偏心轮结构设计，将活塞的上下往复直线运动直接转换为曲轴的旋转运动，输出端的配重结构做了对称处理，能抵消活塞往复运动产生的一阶惯性力，降低运行过程中的振动幅度，提升动力输出的平稳性。设计思路上，该结构优先保证核心运动副的配合精度展示，所有配合面的公差预留都符合常规动力单元的设计规范：活塞与缸壁的间隙预留考虑了热膨胀量，避免高温工况下出现拉缸问题；连杆与活塞销、曲轴曲柄销的配合都采用了间隙配合设计，保证运动过程中润滑油膜能顺利形成，减少运动副的磨损；气缸体下半部分的曲轴箱采用一体化包覆结构，既可以储存润滑机油，也能对内部运动构件形成防护，避免外界粉尘、杂质进入运动副造成磨粒磨损。

　　从外形尺寸与安装边界来看，该结构整体采用立式布局，气缸轴线与曲轴轴线垂直相交，整体径向尺寸集中在曲轴旋转直径范围内，轴向尺寸沿着气缸轴线方向延伸，安装时可以通过曲轴箱底部的安装孔位完成固定，安装面的平面度要求控制在常规机械安装的公差范围内，不需要额外设计复杂的安装支架；动力输出轴从曲轴箱侧部伸出，轴端的键槽结构可以直接连接负载端的传动件，不需要额外加装转接法兰，能有效缩短动力传输路径，减少传动过程中的能量损耗。

　　在结构细节处理上，气缸顶部的燃烧室结构做了简化处理，适配单冲程做功的工作特性，不需要设置进排气门、凸轮轴等配气构件，整体零件数量比常规四冲程发动机减少近四成，不仅降低了加工装配的难度，也减少了后续使用过程中的维护点位；散热鳍片的厚度与间距经过优化，在保证散热面积的同时不会过度增加缸体重量，鳍片的排布方向与风冷气流方向平行，能让冷却气流顺利通过鳍片间隙带走热量；曲轴部分的配重块与曲柄采用一体化结构设计，提升了构件的整体强度，能承受做功瞬间的冲击载荷，避免高转速下出现构件断裂的问题。对于从事动力结构设计、教学教具开发、微型动力设备研发的从业者来说，该剖面模型能直观展示单冲程动力单元的核心运动逻辑，在进行方案论证、结构教学、原理展示时，可以直接作为结构参考，帮助相关人员快速理解往复式动力单元的能量转换过程，也能为同类型微型动力装置的结构优化提供可参照的设计基准，减少前期方案设计阶段的重复建模工作量，提升结构设计的效率。
