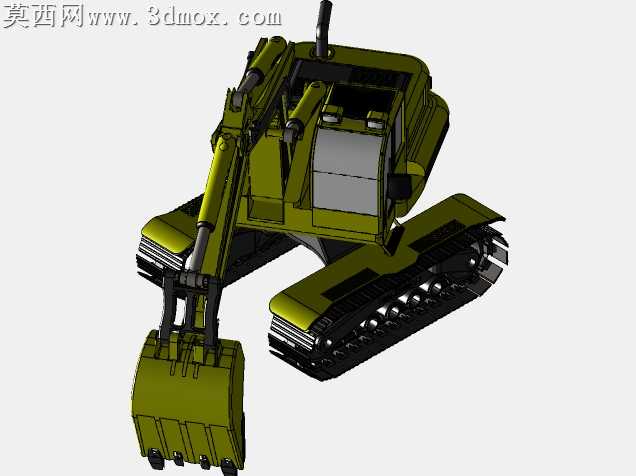

履带式液压挖掘机概念设计三维作品

本作品为履带式液压挖掘机的概念化三维设计成果，建模阶段采用自顶向下的设计思路，先完成整机比例框架的搭建，再逐步细化各功能模块的结构细节。建模过程中严格参考真实履带挖掘机的结构逻辑，首先完成下部行走体的构建：对履带板、驱动轮、导向轮、支重轮、托链轮逐一进行参数化建模，还原履带行走机构的啮合传动结构，保证履带环绕轮系的装配关系符合实际机械原理，同时对行走架的焊接式框架结构做了简化处理，在保留结构辨识度的前提下优化了模型的整体面数。上部回转平台部分，建模时区分了动力舱、驾驶室、工作装置铰接基座的区域划分，驾驶室采用曲面建模方式还原弧面挡风玻璃、顶部防护栏、舱门轮廓的造型特征，动力舱预留了散热格栅、排气筒的安装位置，还原了上机罩的曲面流线造型，避免生硬的直角拼接带来的失真感。工作装置部分按照动臂、斗杆、铲斗、液压油缸的层级依次建模，对各部件间的铰接销轴位置做了精准定位，保证动臂举升、斗杆收放、铲斗翻转的运动逻辑符合液压挖掘机的真实作业行程，液压油缸的缸筒、活塞杆、铰接端结构均做了细节刻画，还原液压执行元件的外观特征。材质与渲染阶段，整机主体采用工程机械常用的橄榄绿哑光金属漆材质，调整材质的粗糙度与金属度参数，还原工程设备漆面的厚重质感；履带部分做了分色处理，履带板采用深色耐磨金属材质，轮系部分添加少量金属高光体现加工金属的质感；驾驶室玻璃采用半透明带轻微反射的材质，模拟钢化玻璃的光学效果，同时添加了雨刮、后视镜等小部件提升模型的真实度。设计过程中在传统挖掘机结构基础上做了概念化优化，调整了动臂与平台的铰接位置，优化了上部平台的轮廓线条，让整机造型更具现代感，同时保留了履带挖掘机所有核心功能结构，既满足概念设计的创意表达，也具备结构合理性，可用于工程机械产品造型验证、相关教学演示、工程场景可视化搭建等场景。
