皮拉图斯PC-24飞机骨架结构三维建模作品

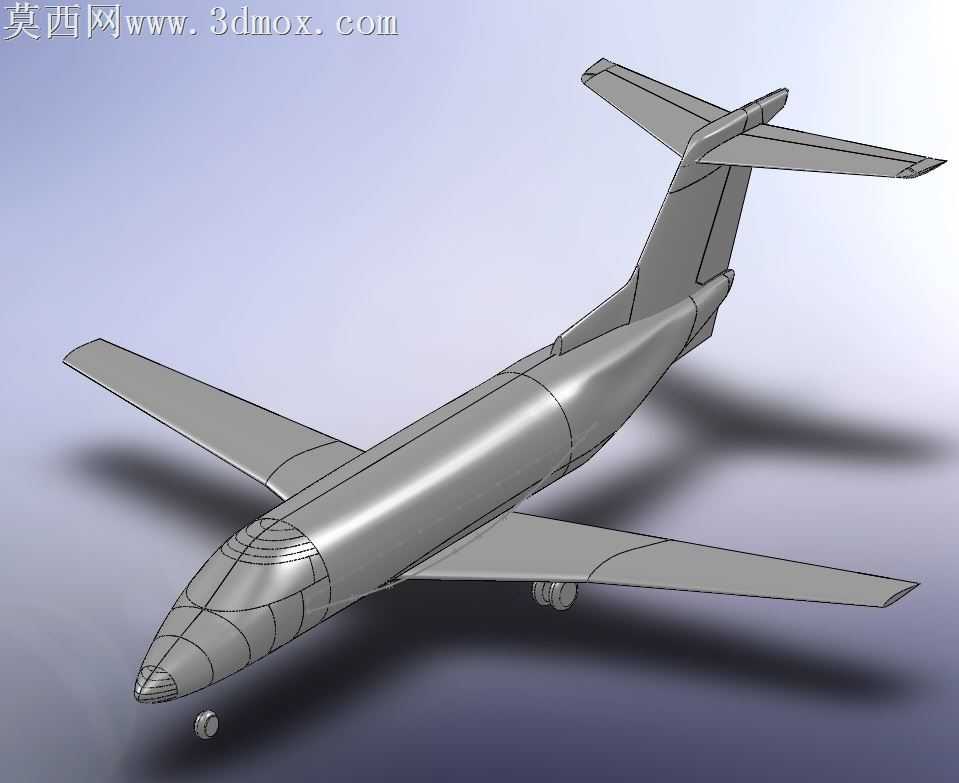

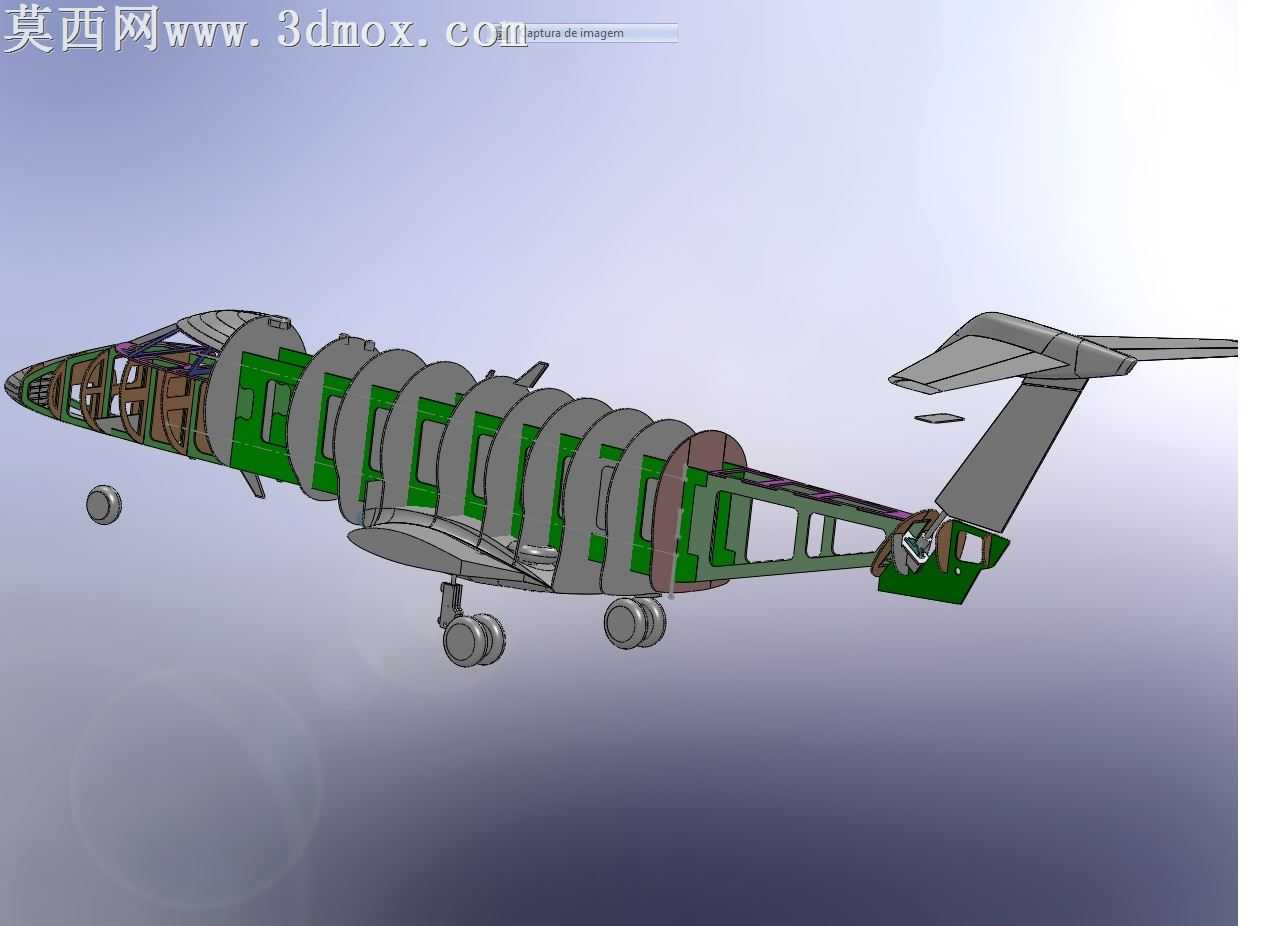

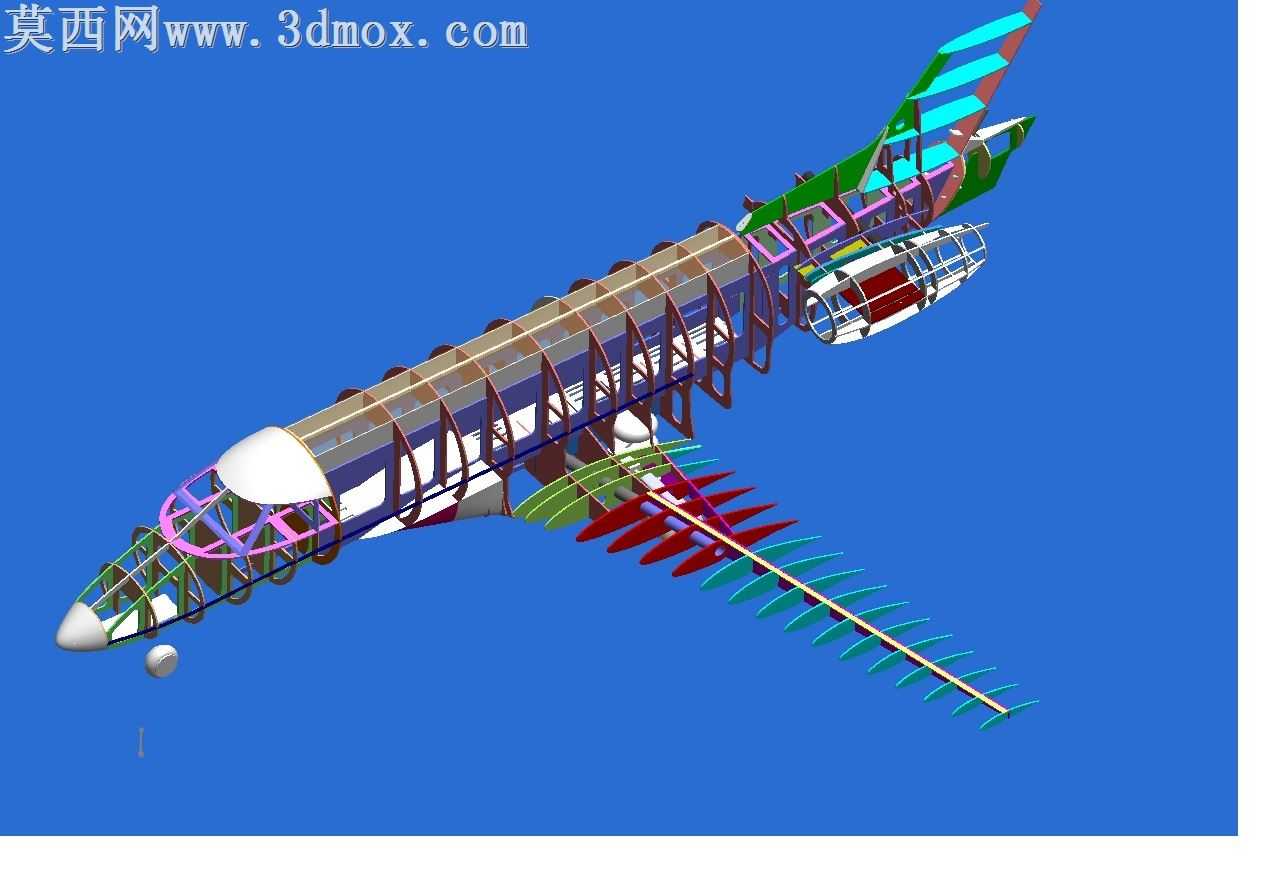

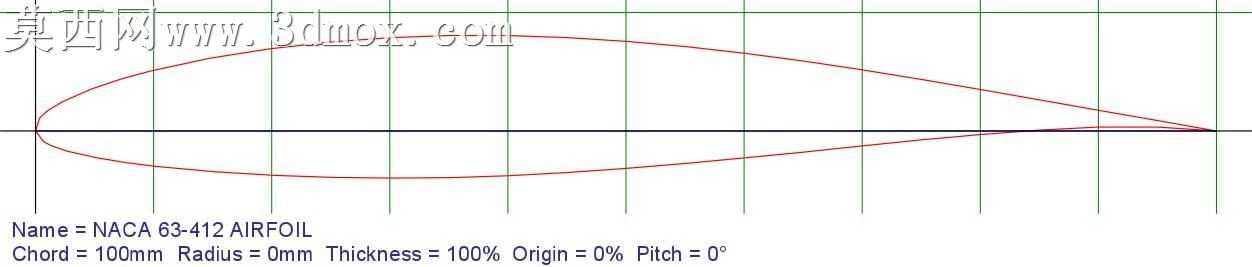

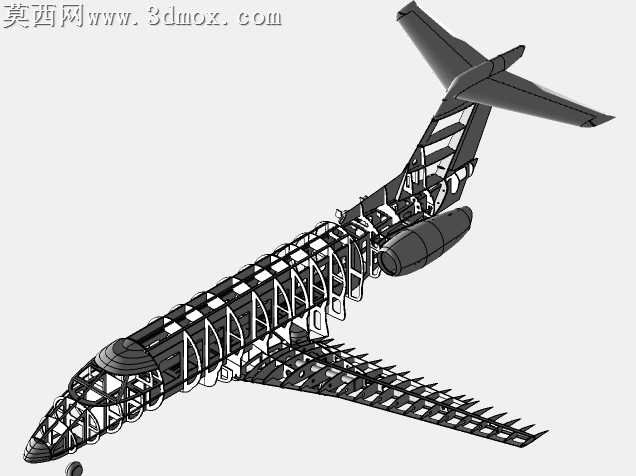

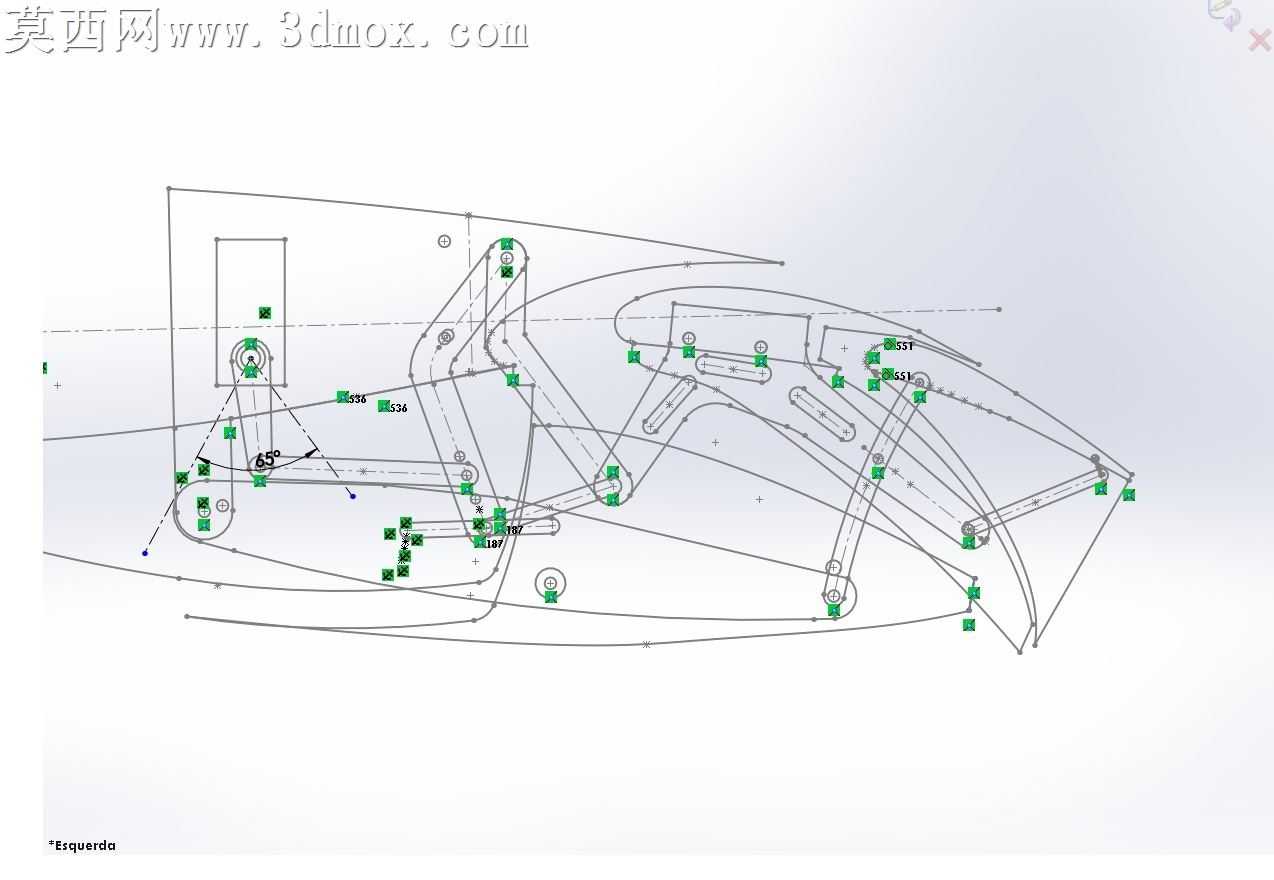

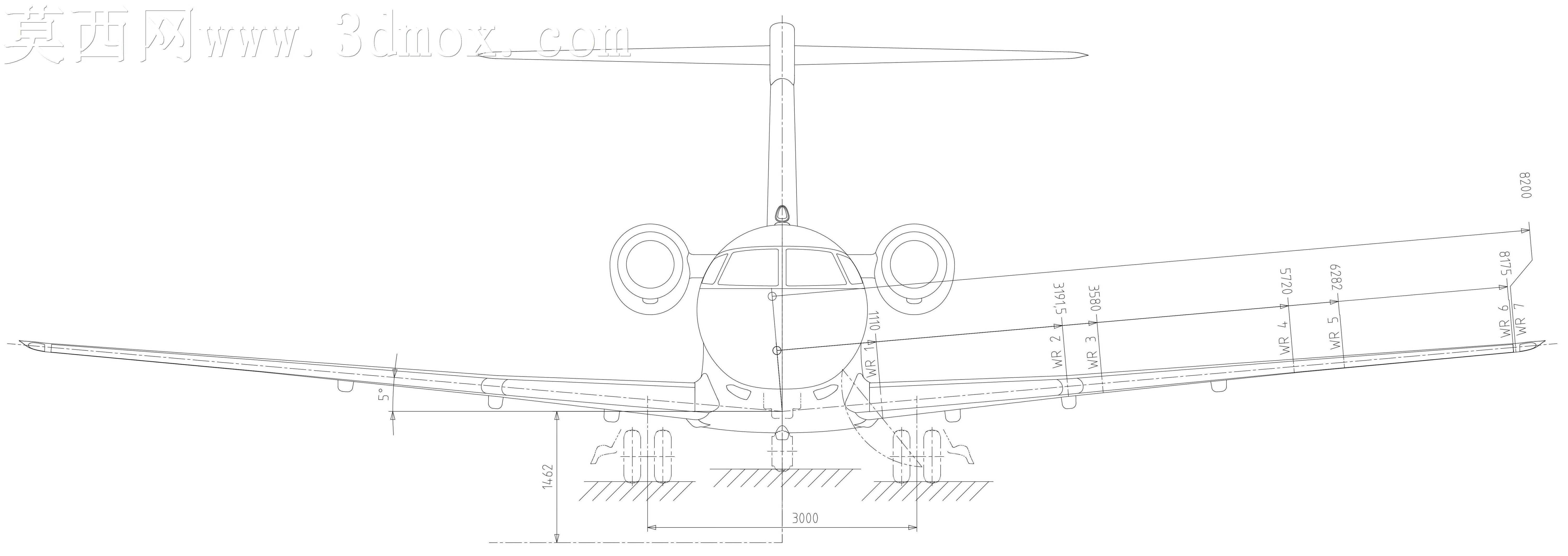

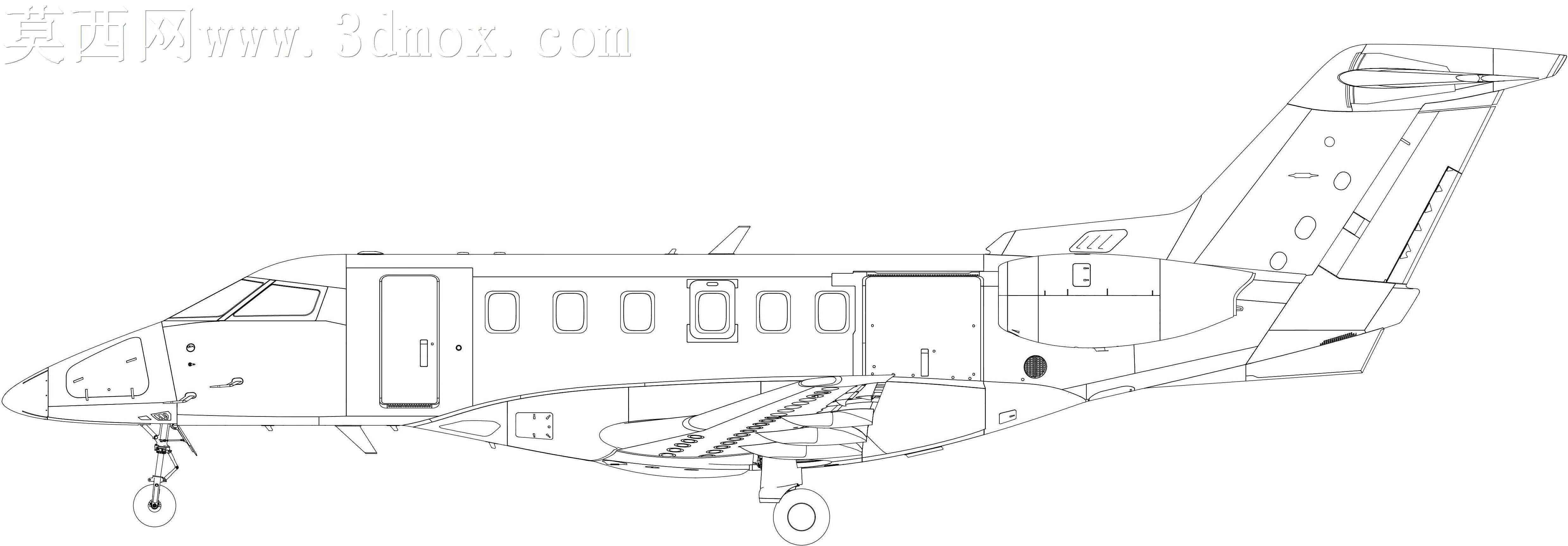

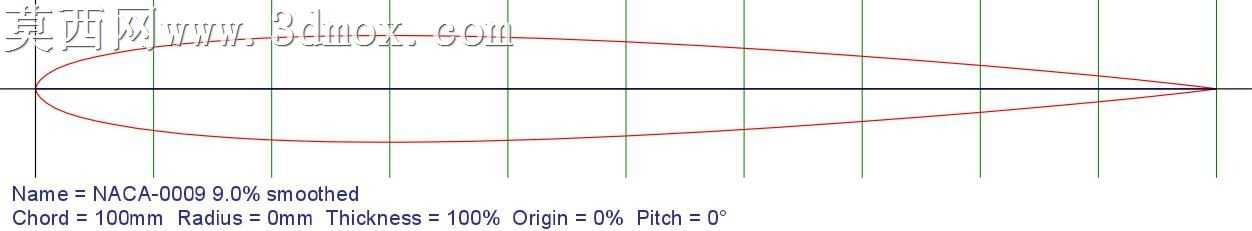

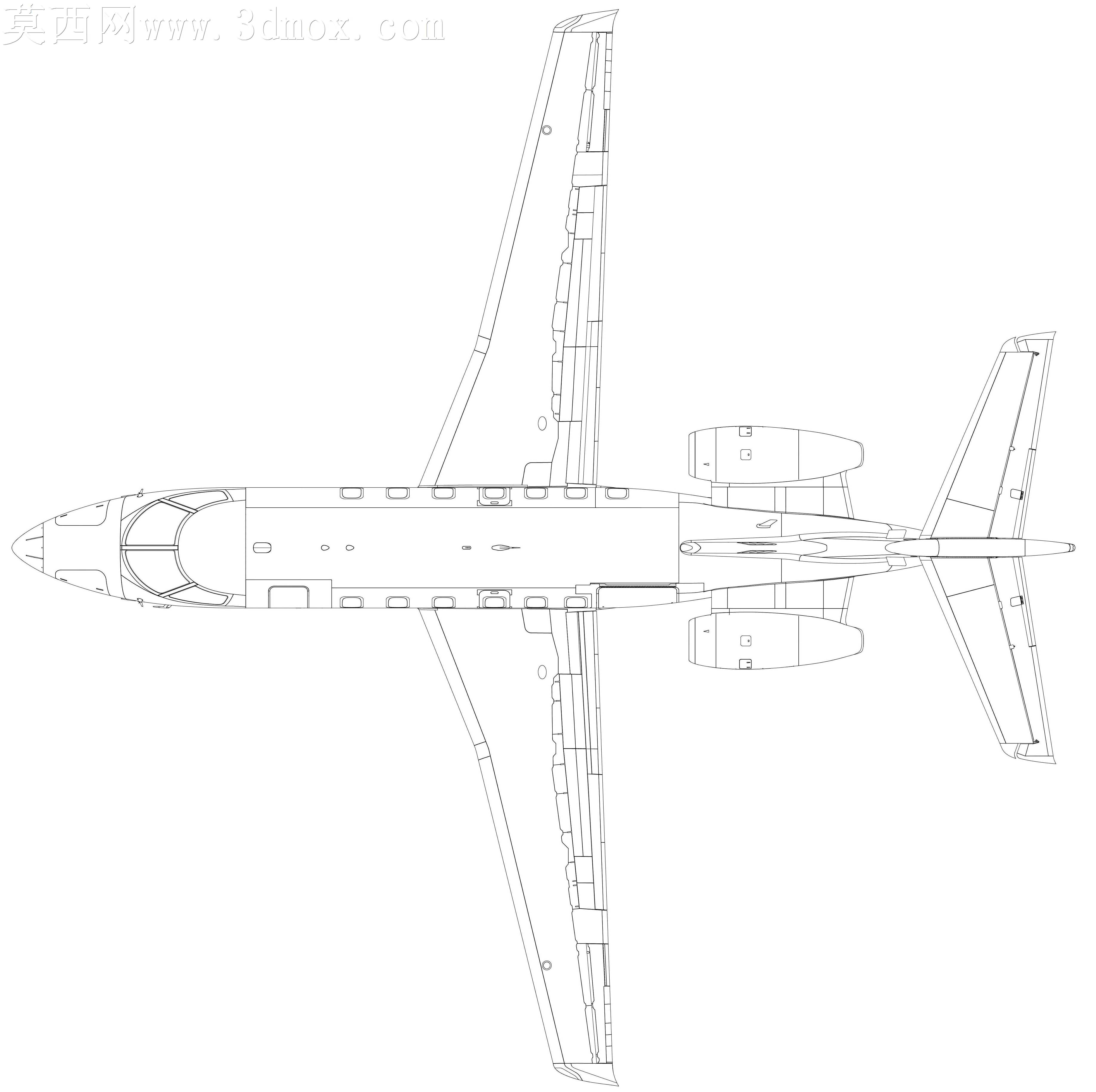

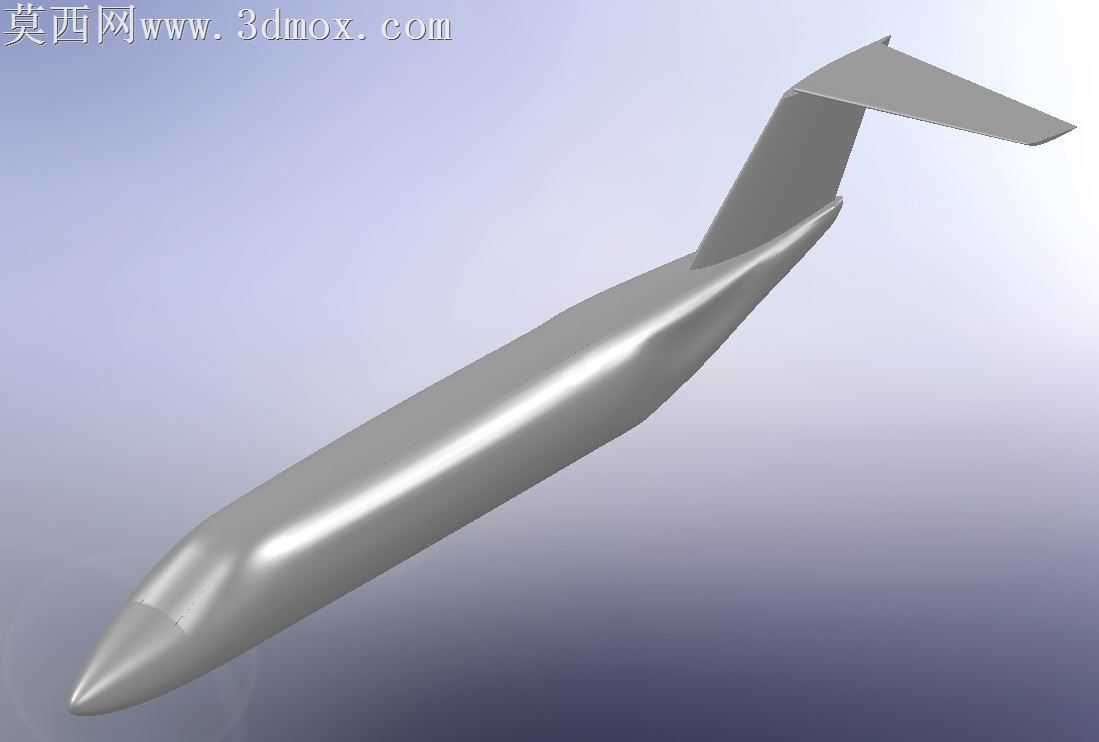

本作品为皮拉图斯PC-24机型的全机骨架结构三维建模成果，建模过程严格参照该机型公开的结构比例参数开展，以还原真实飞机内部承力架构为核心设计目标。建模阶段首先梳理通用小型喷气式公务机的结构逻辑，将整机拆分为机头雷达罩框架、前机身隔框、中机身承力桁架、机翼主梁与翼肋结构、尾翼支撑构架、发动机吊挂结构几大核心模块，逐模块完成特征搭建。机身部分采用纵横交织的桁架式结构设计，沿机身航向等距布置环形隔框，隔框之间通过纵向长桁完成连接，每一处隔框的截面轮廓都严格匹配PC-24机身的流线型曲面走向，保证外部蒙皮搭载后可完全还原机型的气动外形特征；机头段框架逐步收窄，预留出雷达设备、航电系统的安装空间，框架连接处的倒角、加强筋特征均按照航空结构的受力逻辑做了细节还原，避免生硬的直角连接带来的结构应力集中问题。机翼部分采用经典的梁肋式结构，沿机翼展向布置主承力梁，垂直于主梁方向排布等距翼肋，翼肋的轮廓完全贴合机翼的翼型曲线，从翼根到翼尖逐步收窄的结构特征做了精准还原，翼根与机身连接的部位做了加强框架设计，还原真实机型翼身融合处的承力结构特点。尾翼部分包含垂直尾翼与水平尾翼的支撑骨架，垂尾的后掠角度、平尾的安装位置均与真实机型参数保持一致，尾翼与后机身的连接部位做了加强桁架设计，还原飞行过程中尾翼气动载荷的传递路径；机身侧部的发动机吊挂结构也做了完整的框架还原，吊挂与机身主承力框的连接点位、吊挂自身的承力架构都清晰呈现。渲染阶段采用哑光金属质感材质赋予骨架结构，搭配浅灰色中性背景突出结构线条，通过等轴测视角完整展示全机骨架的装配关系，每一处杆件、隔框、翼肋的连接关系都清晰可见，既可以作为航空结构教学的直观演示素材，也可作为同类型飞机结构设计、胶合板实体模型制作的参考依据，整个建模过程严格遵循结构合理性优先的原则，在保证比例精准的前提下，尽可能还原了小型喷气式公务机内部骨架的真实排布逻辑，没有添加冗余的装饰性特征，所有结构特征都服务于真实的承力功能需求。
