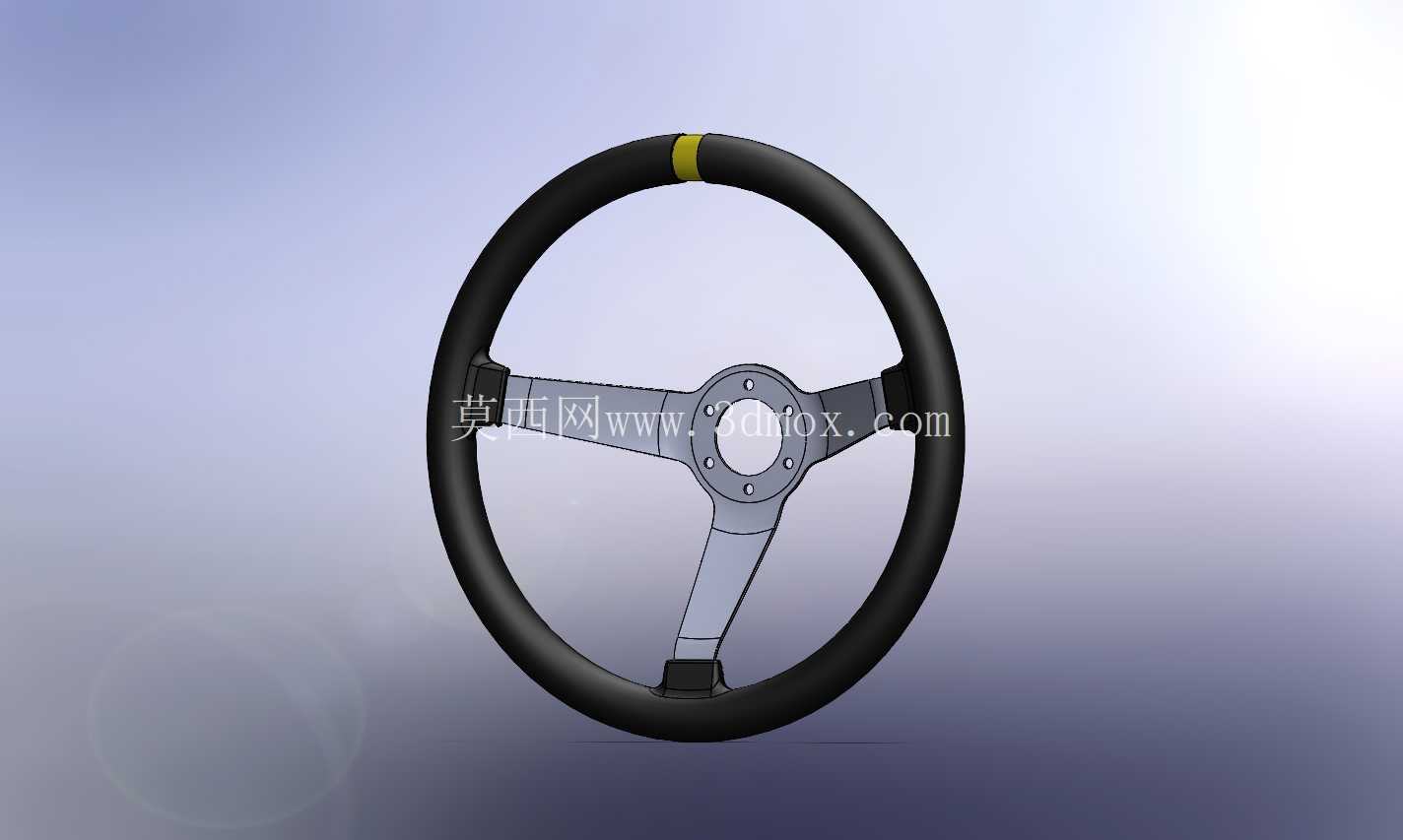

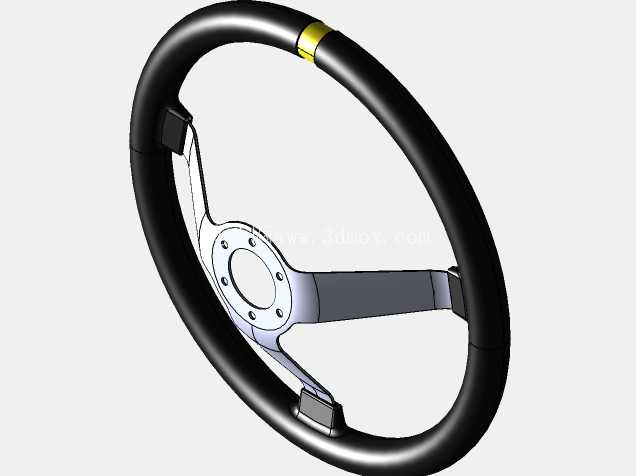

拉力赛事专用三辐式赛车转向盘结构

　　轮圈部分采用直径320mm的小尺寸设定，这个尺寸是拉力赛事经过多轮验证的最优值——既能够保证在狭窄赛段中快速打方向时的转向比响应，又不会因为尺寸过小导致转向力矩反馈过于灵敏增加控车难度，轮圈的握持截面采用28mm直径的椭圆截面，贴合人手握持时的自然弧度，表面包覆的防滑层在12点钟位置设置了黄色定位标识，能够让车手在盲操作时快速判断转向轮回正角度，这一点在多弯的拉力赛段中尤为重要，车手不需要低头观察转向盘位置，仅凭触感就能确认当前转向角度，大幅提升连续过弯时的操作效率。三辐支撑结构的设计没有采用民用车型常见的四辐或者大面幅装饰盖板设计，三根辐条采用等强度的变截面铝合金结构，从中心法兰位置到轮圈连接位置，截面厚度从8mm逐步过渡到4mm，在保证整体结构抗扭刚度达到1200N·m/deg的前提下，尽可能削减了非必要的结构重量，最终整体重量控制在680g以内，比同尺寸民用转向盘轻40%以上，能够有效降低转向系统的转动惯量，让转向操作的响应速度提升15%左右。在拉力赛事的车辆改装与整车开发环节，转向盘作为车手直接交互的核心操控部件，其结构设计直接决定了极端路况下的操控反馈精度与长时间驾驶的疲劳度表现。这款三辐式赛车转向盘的设计，完全围绕非铺装路面赛事的使用场景展开，区别于民用车辆转向盘的多功能集成思路，整个结构做了极致的轻量化与操控优先级优化。从安装边界来看，转向盘中心的安装法兰采用标准六孔定位布局，孔位分度圆直径匹配主流赛车转向柱的快拆基座规格，安装端面预留了0.8mm的定位止口，能够保证装配后转向盘与转向柱的同轴度控制在0.1mm以内，避免高速颠簸路段出现转向旷量。

　　辐条的布局采用非对称受力优化，下方两根辐条向6点钟方向倾斜15度，给车手腿部留出足够的活动空间，避免穿戴赛车靴进行踏板操作时出现磕碰，上方辐条正对12点钟方向，和轮圈的定位标识对齐，结构上做了圆弧过渡处理，没有尖锐棱角，即使在车辆发生剧烈颠簸车手手部滑动时，也不会造成割伤。在实际使用场景中，这类转向盘不需要集成多功能按键、安全气囊等民用部件，整个中心区域只保留安装法兰的结构，所有连接位置都做了沉头孔设计，装配后螺栓端面不突出安装平面，不会在车手操作时产生干涉。轮圈的防滑层采用耐磨的橡塑材质，表面做了细微的网格纹理，即使车手佩戴防滑手套、手掌出汗的情况下，也能保证足够的握持摩擦力，不会出现打方向时打滑的情况。

　　从结构强度验证角度，这款转向盘的设计能够承受单侧1500N的瞬时冲击力，满足拉力赛事中车辆飞跳落地、车轮遇到路面凸起反打方向时的极端受力要求，不会出现辐条断裂或者轮圈变形的情况。和场地赛使用的更小尺寸的方形转向盘不同，这款圆形轮圈的设计更适配拉力赛中经常需要大角度转向、连续调整方向的操作逻辑，车手在滑动过弯时可以采用交叉打方向的操作手法，轮圈的全圆周握持设计不会出现卡手的情况。在安装适配性上，这款转向盘不需要额外的转接结构，直接匹配通用的赛车快拆机构即可完成装配，安装后转向盘端面距离转向柱基座的距离为65mm，预留了足够的间隙布置快拆锁止机构，同时不会因为突出量过大导致车手坐姿过于靠前，影响赛车座椅的包裹性支撑。

　　整个结构的设计没有多余的装饰元素，所有的造型特征都服务于功能需求，比如辐条表面的凹槽结构并不是装饰纹路，而是为了在不降低结构强度的前提下进一步削减重量，同时增加辐条表面的结构刚度，避免大受力情况下出现辐条共振。轮圈的黄色定位标识采用嵌入式设计，和防滑层一体成型，不会因为长时间握持摩擦出现标识脱落的情况，即使经过数百小时的赛事使用，依然能够保持清晰的定位参考。对于从事赛车改装、赛事车辆开发的结构工程师来说，这类转向盘的建模重点在于准确还原握持截面的弧度、安装法兰的孔位精度以及辐条的变截面过渡，因为这些参数直接决定了后续实物加工后的装配适配性和实际操控手感，任何1mm的尺寸偏差都可能导致安装后出现干涉，或者握持时的贴合度下降，影响车手的操控表现。
