这类铝制挤压散热构件,是小功率电子设备被动热管理方案里最常用的结构件,日常在工业控制板卡、小型电源模块、嵌入式工控主机、消费类电子的功率器件散热场景里随处可见,不需要额外搭配风扇驱动,依靠自身铝基材的高导热特性,搭配鳍片结构拓展的换热面积,就能把器件工作产生的热量持续传导到周边空气里,维持器件工作结温在合理区间,避免过热触发降频或者器件损坏。

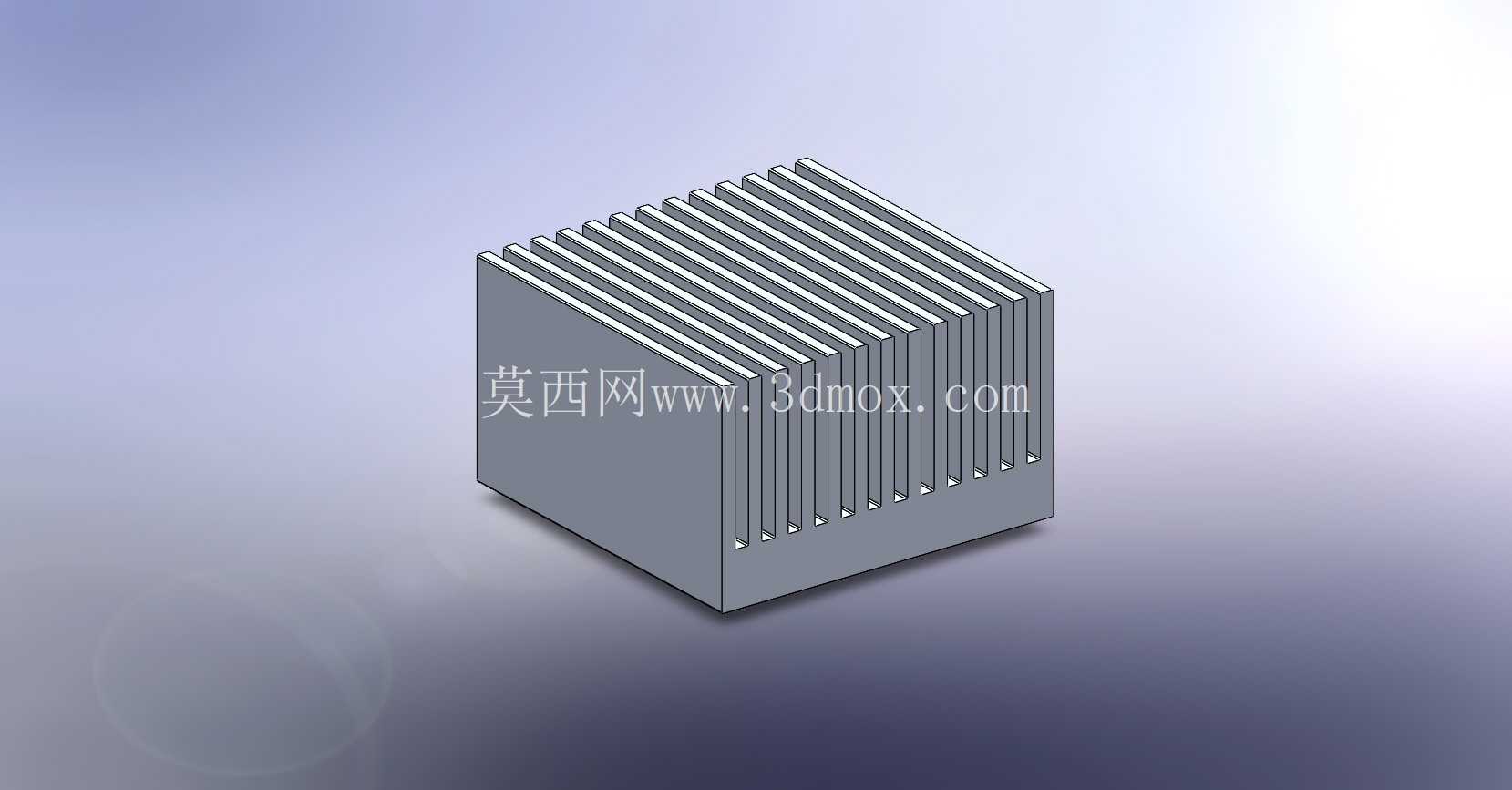

从结构设计逻辑来看,这款散热件采用一体挤压成型的工艺路线,主体基座部分为实心铝块,底部平面是和发热器件直接接触的安装面,设计时要求这个平面的平面度控制在0.05mm以内,表面粗糙度不超过Ra1.6,这样在涂抹导热硅脂之后,能尽可能减少接触热阻,让发热面的热量快速传导到整个散热基座。基座上方延伸出多道平行的等厚鳍片,鳍片之间的间距经过热仿真优化,既不会因为间距过小导致空气流通阻力变大、热量在鳍片间隙淤积,也不会因为间距过大浪费安装空间、损失有效换热面积,鳍片的厚度控制在1.2mm,兼顾挤压成型的工艺可行性和结构强度,不会在运输或者安装过程中出现鳍片弯折变形的问题。

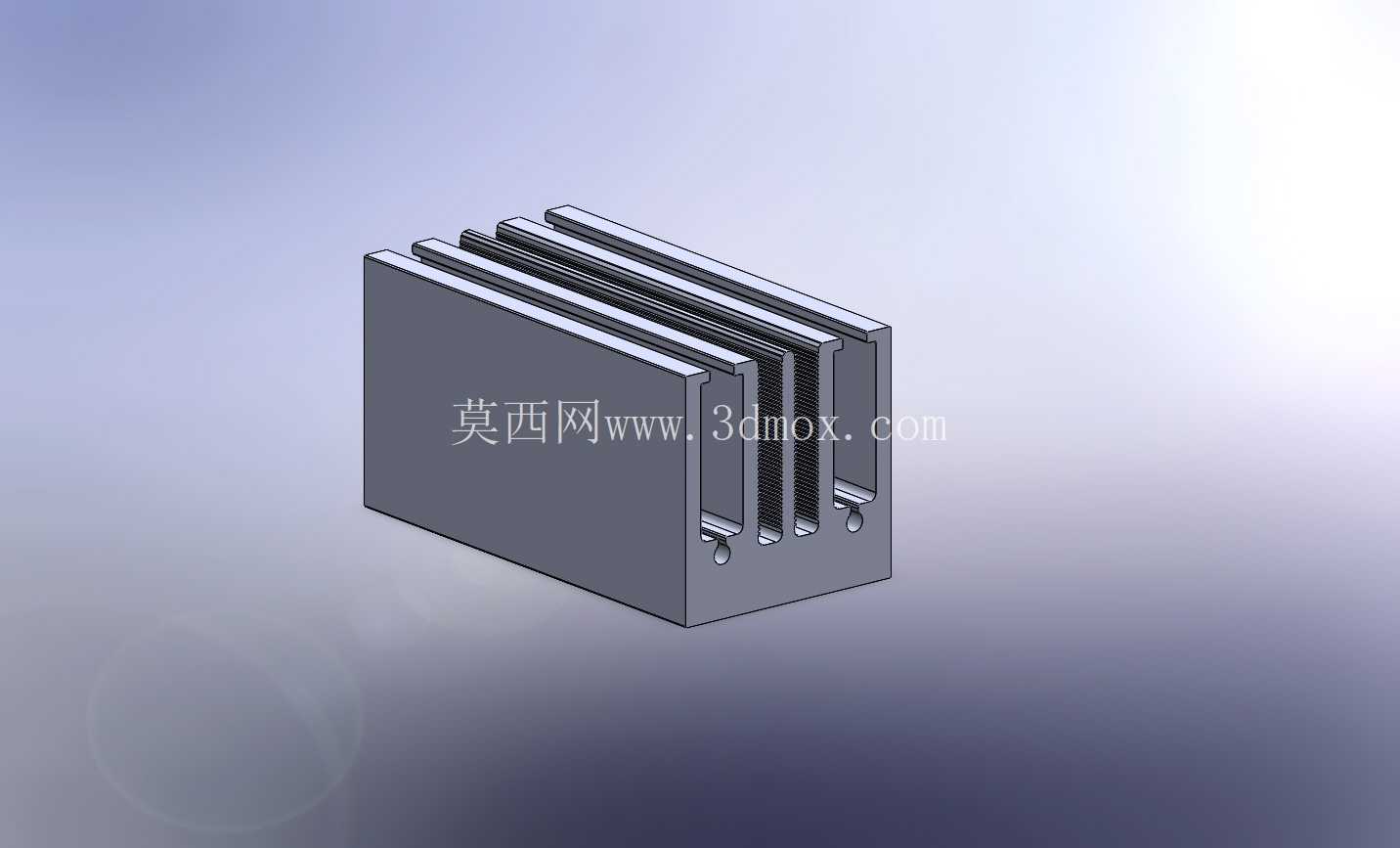

在安装边界设计上,这款散热件的基座两侧预留了下沉式的安装定位孔,孔位对应常规TO系列封装功率器件、小型PCB板载散热模块的通用安装孔距,安装时可以通过螺丝直接锁紧在发热器件的固定位上,也可以搭配导热背胶直接粘贴在发热芯片表面,不需要额外设计定制转接支架,能适配多数小功率散热场景的安装需求。整体外形为规整的长方体结构,边角处做了小尺寸的倒角处理,既可以去除挤压成型后的锐边毛刺,避免安装时划伤操作人员,也能减少装配过程中和周边元器件的干涉风险,整体高度控制在20mm以内,不会占用过多的设备内部垂直空间,适配紧凑型电子设备的内部堆叠要求。
从实际使用的工况适配角度,这款散热件的鳍片采用直齿平行排布,空气可以顺着鳍片间隙自然流通,不管是设备内部自然对流的场景,还是有系统风扇形成定向风道的场景,都能顺畅带走鳍片表面的热量。一体挤压的结构没有拼接焊缝或者粘接界面,不存在接触热阻的额外损耗,导热效率比拼接式的散热结构高15%左右,同时铝材质本身的重量较轻,不会对PCB板造成过大的承重压力,在有振动的车载或者工业设备场景下使用,也不容易出现脱落或者结构损坏的问题。
设计过程中需要重点考量的细节,除了换热面积和安装尺寸的匹配,还要兼顾压铸或者挤压生产的工艺可行性,鳍片的拔模斜度控制在1°以内,既方便成型后脱模,也不会过多损失鳍片的有效换热体积,基座和鳍片的过渡位置做了小圆角处理,避免应力集中导致生产过程中出现开裂,同时也能让热量在基座和鳍片之间的传导更顺畅,减少热阻瓶颈。这类散热结构不需要做额外的表面处理,如果是有绝缘或者耐腐蚀要求的场景,也可以在表面做阳极氧化处理,氧化层的厚度控制在10μm以内,不会过多影响整体的导热效率,同时还能提升表面的耐磨性能,避免安装过程中出现表面划伤。
在设备选型匹配的时候,需要先核算发热器件的热耗,再结合设备内部的环境温度、允许的温升范围,确认这款散热件的热阻参数是否满足散热需求,这款结构的热阻大概在8-10℃/W区间,适配热耗在5W以内的发热器件,使用时要注意安装面和发热器件的充分贴合,导热硅脂的涂抹厚度控制在0.1mm左右,不要过厚否则反而会增大接触热阻,安装螺丝的锁紧扭矩控制在0.3N·m左右,避免扭矩过大压坏下方的陶瓷封装器件或者PCB板。
