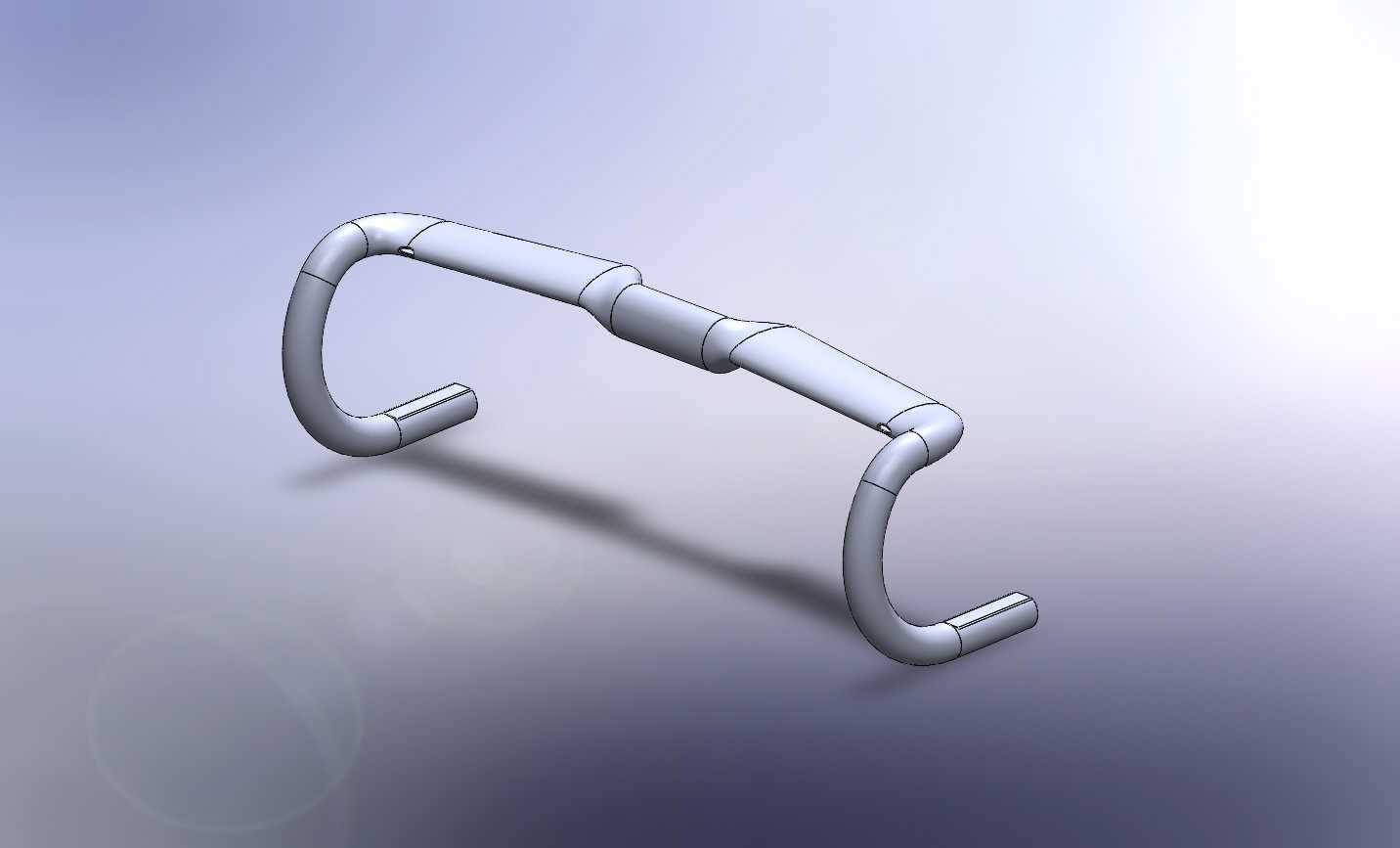

内走线空气动力学公路自行车弯把结构

　　这款车把结构针对公路竞速类骑行场景开发，核心服务于专业公路车、铁人三项赛车的操控系统搭建，是骑行过程中直接承接骑手上肢操控力、传递转向动作的核心承载部件。日常骑行场景里，车手需要长时间保持俯身竞速姿态，车把的形态直接决定上肢受力分布、整车迎风阻力系数，以及变速、刹车走线的规整度，是影响骑行体验与竞速成绩的关键结构件。从功能特性来看，这款车把采用全内走线布局设计，刹车油管、变速线管全部从把横内部腔体穿行，完全避免线管外露带来的额外风阻，同时也能杜绝长期户外骑行过程中，线管沾染泥水、积尘带来的变速刹车阻滞问题，也减少了线管外露剐蹭骑行服、磕碰车身的隐患。

　　车把的弯型采用符合空气动力学的截背式截面设计，上把位、下把位的过渡段做了连续的曲面修型，在骑行速度达到30km/h以上时，相比传统圆管弯把能够降低12%左右的迎风风阻，对应职业竞速场景下能够帮助车手节省可观的体力输出。设计过程中，首先围绕骑手上肢的自然握持姿态做了人体工学拟合：上把位的宽度匹配肩宽数据做了等宽延展，握持段做了微小的后掠角度，让车手保持上把位巡航姿态时，腕关节处于自然中立位置，避免长时间握持带来的腕部劳损；下把位的 drop 深度与 reach 长度经过多轮姿态模拟，兼顾冲刺摇车时的发力握持需求，以及下坡俯身时的低风阻姿态需求，弯把末端做了符合手型的微小外撇角度，握持时手掌能够完全贴合把面，发力时不会出现滑脱隐患。

　　结构强度层面，把横与弯段的过渡区域做了壁厚渐变设计，在握持受力集中的弯段拐点位置适当增加壁厚，提升侧向抗冲击能力，应对摇车发力、路面颠簸带来的交变载荷，而在把横中段位置适当优化壁厚，在保证结构刚度满足安全标准的前提下控制整体重量。安装边界方面，车把中段的夹持位置采用标准的31.8mm口径，适配市面上绝大多数公路车把立的夹持尺寸，夹持段做了防滑的粗糙面处理，安装时按照标准扭矩锁紧即可避免转动滑移；把端位置预留了标准的22.2mm内径，适配主流的公路车把堵、副刹把以及变速手柄的安装，内走线的进出口位置做了圆滑的倒角处理，避免穿线时划伤线管外覆层，同时也预留了足够的穿线空间，兼容电子变速的电线走线以及机械变速的线管、油压刹车的油管布设。

　　实际装车应用中，这款车把能够适配从入门级训练公路车到顶级职业竞速赛车的搭建需求，既可以用于整车厂的量产车型配套，也可以作为改装配件供骑行爱好者升级车辆使用。设计过程中针对不同握持位置的受力做了有限元仿真验证，模拟冲刺摇车时的单侧最大发力、路面颠簸带来的冲击载荷，确保结构在最大受力工况下不会出现塑性变形，同时把面的曲面过渡全部做了连续曲率处理，缠把带时能够完全贴合把面，不会出现局部凸起、悬空的问题，保证握持手感的一致性。不同于传统外露走线的弯把，这款内走线空气动力学车把在装车完成后，车头部分的外观更加简洁规整，没有多余的线管外露干扰气流，在高速骑行时能够让气流顺着把横曲面平顺流过，减少乱流带来的阻力增量，同时内走线的设计也让日常车辆清洁维护更加方便，擦拭车把时不需要反复清理线管缝隙的积尘，线管全程处于封闭的把体内部，使用寿命也能得到明显提升。
