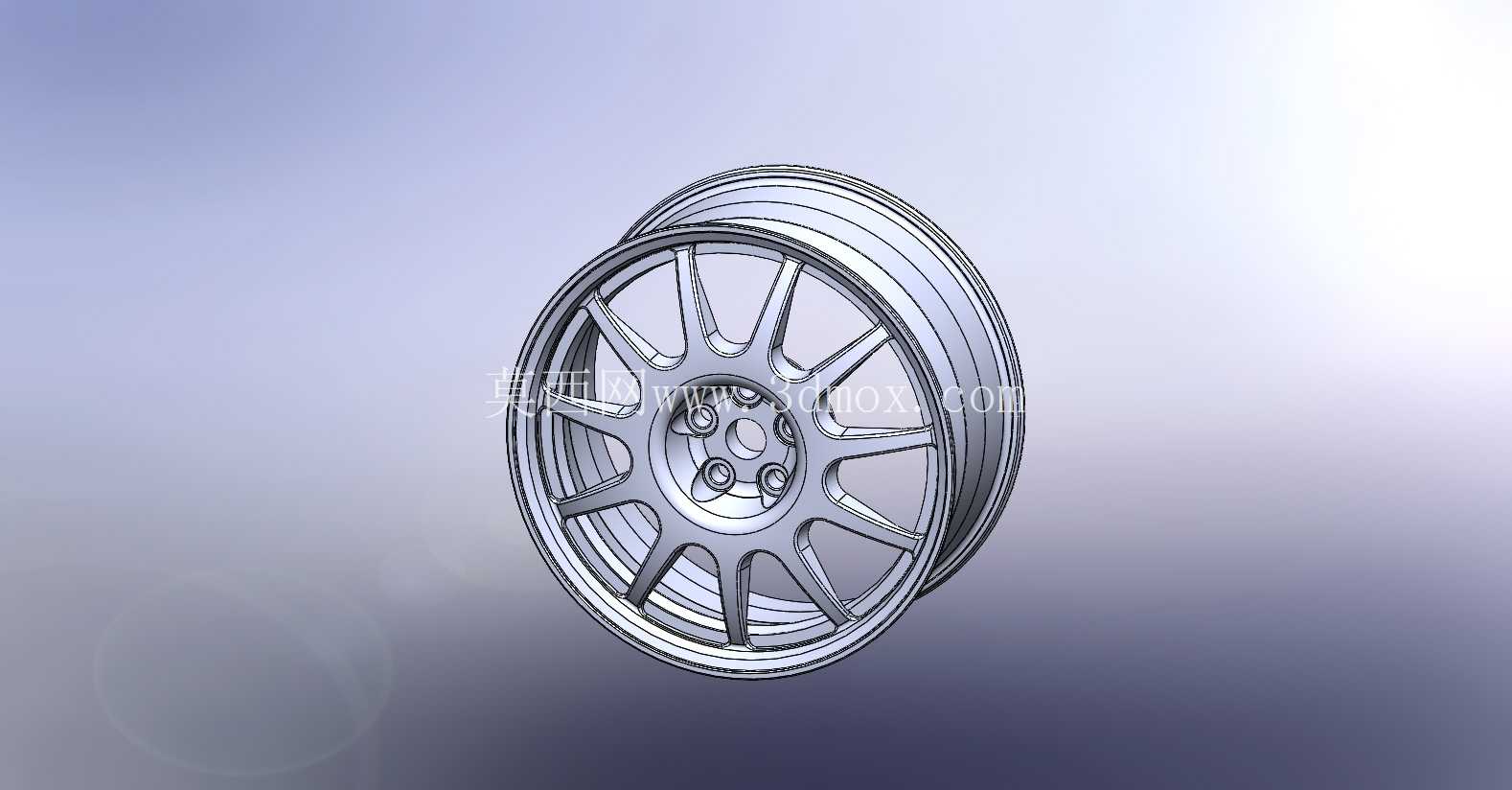

仿Compomotive款多辐条汽车轮毂结构设计

　　在乘用车与场地赛车的行走系统设计中，轮毂作为连接轮胎与车轴的核心承载部件，其结构合理性直接影响整车的簧下质量、动态响应特性与行驶安全性。这款参考Compomotive经典轮毂外观设计的轮圈产品，首先围绕日常道路行驶与轻度赛道驾驶的双重应用场景展开结构规划，没有一味追求极致轻量化而牺牲结构冗余，在辐条造型、轮辋厚度、安装座强度之间做了平衡取舍。从实际装车的边界条件来看，该轮毂的安装面严格匹配常规乘用车的五孔螺栓布局，PCD参数适配多数紧凑型、中型家用轿车及入门级改装车型的轴头规格，中心孔预留了足够的加工余量，可根据不同车型的轴头直径配装变径圈，避免装车后出现高速抖动的问题。

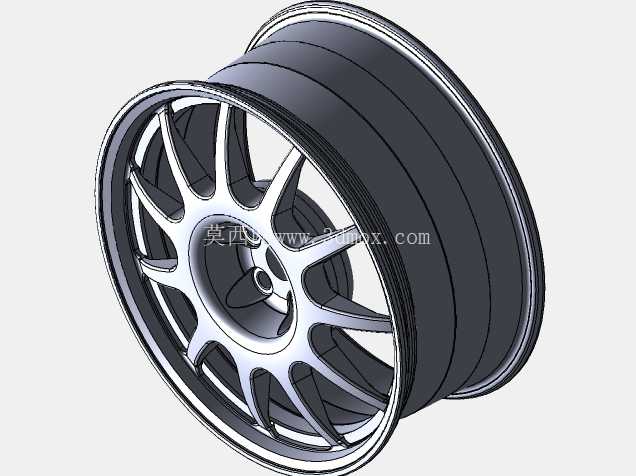

　　轮辋部分采用常规的深槽轮辋结构，胎圈座的角度与尺寸公差严格遵循乘用车轮胎装配标准，能够兼容同规格的普通街胎与半热熔运动轮胎，轮缘位置做了加厚处理，可降低轮胎拆装过程中对轮辋边缘的磕碰损伤，同时在车辆高速过弯、胎侧承受较大侧向力时，能避免胎圈脱开的风险。轮辐部分采用多辐条分叉式设计，并非单纯为了复刻外观造型，每根辐条的截面都做了变厚度处理，靠近轮毂中心安装座的位置截面更厚，向轮辋边缘延伸的过程中逐渐收窄，这种设计可以在保证辐条整体抗弯、抗扭强度的前提下，尽可能削减非承载区域的材料厚度，有效降低整体重量，减少整车簧下质量，提升悬挂系统的响应速度。

　　辐条之间的镂空区域经过反复调整，一方面要保证刹车系统的散热通风效率——车辆在连续制动时，刹车卡钳与刹车盘产生的大量热量可以通过辐条间隙快速导出，避免热衰减影响制动性能；另一方面也要兼顾日常行驶中的防石击能力，镂空间隙的尺寸经过核算，不会让路面飞溅的小石子直接撞击到刹车卡钳表面。轮毂的中心安装座做了凸起的加强结构，螺栓孔周围设计了环形的加强筋，分散螺栓锁紧时的压应力，避免长期使用后螺栓孔周围出现应力裂纹，安装面的平面度公差控制在0.1mm以内，保证装车后轮毂与轴头完全贴合，不会出现偏摆问题。

　　从实际使用场景出发，这款轮毂的载荷设定覆盖了常规家用轿车的满载轴荷要求，轮辋的径向跳动、端面跳动公差都满足民用改装轮毂的行业标准，既可以满足普通车主日常代步的外观升级需求，也能适配赛道日的轻度竞技使用场景。在设计过程中，还特意考虑了轮胎拆装的便利性，轮辋的深槽位置预留了足够的操作空间，不会出现轮胎拆装时卡滞、损伤轮辋漆面的问题，气门嘴的安装位置设置在两根辐条之间的凹陷处，避免充气时操作不便，同时也能减少气门嘴被外力磕碰损坏的概率。不同于纯竞技款轮毂为了极致轻量化采用的薄轮缘、窄辐条设计，这款轮毂在结构设计时预留了足够的腐蚀余量与疲劳强度冗余，能够适应城市道路常见的井盖、减速带、坑洼路面的冲击，不会因为单次较大冲击就出现辐条断裂、轮辋变形的问题。轮辐背面做了平滑的过渡处理，没有尖锐的棱角与应力集中点，在长期承受交变载荷的过程中，能够有效降低疲劳裂纹产生的概率，延长轮毂的使用寿命。
