40x38规格平板合页铰链三维结构设计

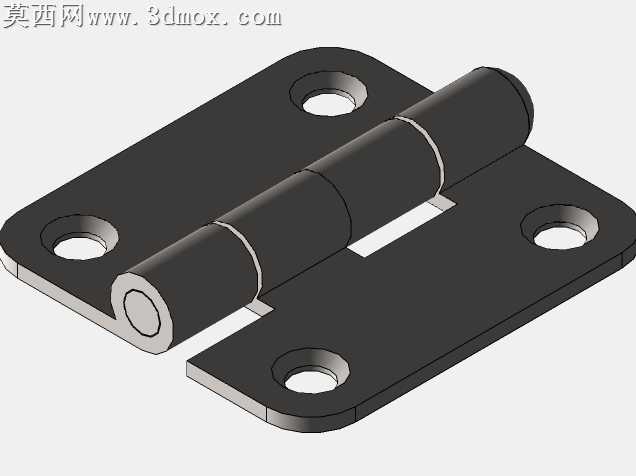

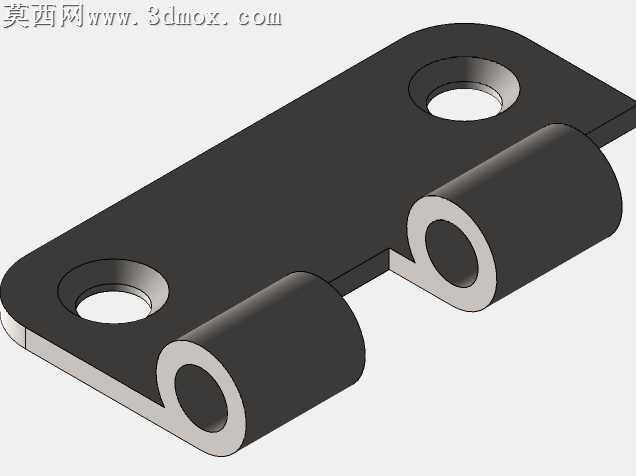

本作品为40x38规格平板式合页铰链的三维参数化建模成果，建模过程以SolidWorks为核心工具，严格遵循通用五金连接件的实际生产尺寸规范完成全流程设计。建模初始阶段先绘制单侧页片的二维草图，精准定位四个安装沉孔的圆心位置、页片外轮廓的圆角过渡参数，通过拉伸凸台命令生成页片基础实体，对安装孔位置做沉头孔特征处理，确保沉孔深度与直径匹配常规沉头螺丝的装配尺寸，避免后续装配出现干涉问题。随后完成卷管结构的建模，将两个页片的铰接卷管做同轴度约束，中间预留合理的装配间隙，保证铰接转动时无卡顿、无松旷，卷管与页片的衔接位置做圆角过渡处理，消除应力集中隐患，还原真实五金件的工艺特征。材质配置阶段，为模型赋予哑光黑色喷塑金属材质，调整材质的粗糙度、金属度参数，模拟普通冷轧钢合页经表面喷塑处理后的真实质感，对铰接销轴的端面做金属光泽微调，区分销轴与页片的视觉层次，提升模型渲染的真实度。结构设计上采用对称式双页片布局，每页片设置两个安装孔，整体开合角度可达到常规柜门所需的转动范围，卷管分段式结构既保证了铰接强度，又减少了转动接触面的摩擦阻力，页片边缘做倒角处理，去除锐边符合五金产品的安全设计要求。渲染阶段采用等轴测视角展示模型，搭配柔和的环境光与定向补光，清晰呈现页片的厚度、沉孔结构、卷管的分段细节，让观看者可以直观了解该铰链的整体外形与装配结构，该模型可用于小型柜门、箱体翻盖、轻型设备舱门的结构设计配套参考，也可作为五金类产品建模练习的参考案例，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整页片尺寸、孔位间距、卷管直径等参数，快速衍生出不同规格的同类型铰链模型。
