异形凸台拼接式机械支撑结构件

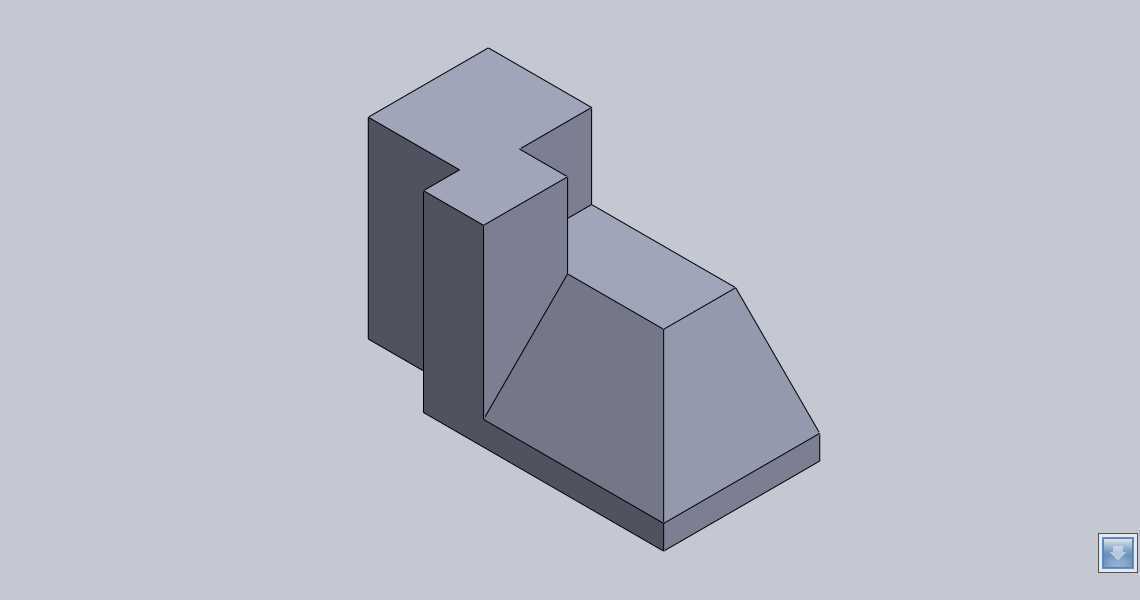

　　该结构件属于机械设备中常用的定位支撑类构件，常见于工装夹具定位端、非标设备机架连接位、小型专用设备的承载衔接部位，主要作用是为相邻装配部件提供精准的安装定位基准，同时承受设备运行过程中产生的侧向剪切力与垂直方向压载荷，避免装配部件出现位移偏差。从结构设计来看，构件采用多段凸台错位拼接的构型，上部设置的阶梯状凸台可与对应带凹槽的配合件实现嵌合定位，无需额外加装定位销即可完成初步装配对位，能有效减少装配环节的调整工时；下部斜切面过渡的块体结构，在保证整体支撑强度的前提下削减了非受力区域的材料用量，既可以降低构件自身重量，也能减少相邻部件运动时的干涉空间。设计过程中优先考虑了安装边界的适配性，构件底部为平整安装面，

　　可直接通过螺栓锁紧在设备基板或安装平台上，整体外轮廓无外伸的尖锐凸起，所有棱边均做了工艺倒角处理，既避免装配过程中划伤操作人员，也能消除应力集中点，提升构件长期受载下的结构稳定性。在实际应用场景中，这类构件常被用在小型专用机床的工件定位工位、自动化生产线的载具挡停部位、检测设备的样品支撑台位置，不同高度的凸台可分别对应不同规格配合件的安装高度需求，斜向过渡面能够为相邻运动部件预留足够的运行避让空间，避免设备运行过程中出现结构碰撞。从建模逻辑来看，整个构件采用实体拉伸加切除的方式完成构型，各配合面的平面度公差可根据实际使用场景调整，上部凸台的错位尺寸经过匹配计算，可保证嵌合后配合件的位置精度满足常规设备的装配要求，

　　底部安装孔位可根据实际安装基板的孔距做适应性调整，不需要改动主体结构即可适配不同的安装场景。这类结构件虽然构型简单，但在非标设备设计中属于通用性较强的基础支撑构件，合理的结构设计能够有效降低设备整体装配难度，提升设备运行过程中的结构可靠性，减少后期维护时的部件更换成本。
