叉形定位连接机械构件结构设计

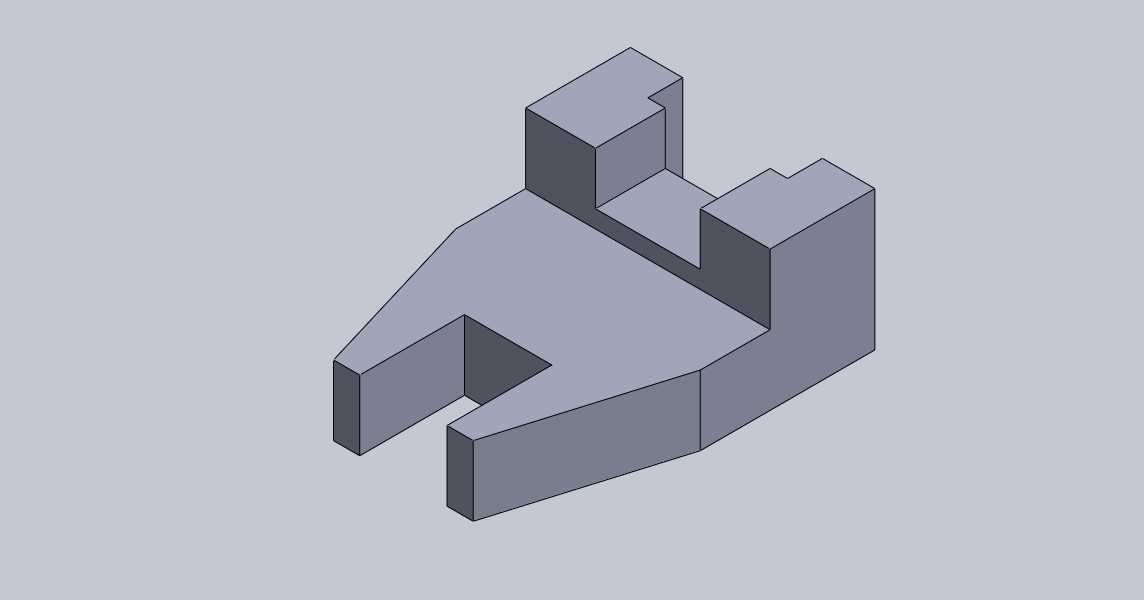

　　这类叉形定位连接构件，在工装夹具、小型自动化输送线的工位定位模块、非标设备的快换连接端都有广泛应用，核心作用是实现两个部件间的快速卡接定位，同时传递一定的轴向与径向载荷，避免连接部位出现错位窜动。从结构设计逻辑来看，构件主体采用一体化块式结构，没有额外的拼接焊缝或紧固件连接位，整体刚性更强，能承受频繁的卡接冲击载荷，不会在反复插拔使用后出现连接松动的问题。前端的叉形开口是核心功能位，开口的宽度、深度以及内侧的导向倒角都经过匹配计算，能与对应规格的对接销轴或凸台实现间隙配合，装配时无需额外对位，顺着开口导向即可滑入到位，大幅提升工位换型、部件拆装的效率。上部的两个凸台结构是限位锁紧位，当叉口卡入对接件后，

　　上部凸台会嵌入对接件的对应凹槽内，限制构件沿对接轴向的窜动，同时凸台的侧面做了直角止口设计，能抵消横向的剪切力，避免连接部位受侧向力时出现脱开的情况。在安装边界设计上，构件底部为平整安装面，可直接贴合在设备基板或工装板的安装平面上，底部预留的安装孔位间距符合通用工装的安装孔距标准，不需要额外加工转接板即可直接固定，整体外轮廓没有突出的尖锐棱角，在人工操作的工位使用时不会出现剐蹭风险。外形尺寸的设计充分考虑了安装空间的兼容性，整体高度控制在常规工装构件的尺寸区间内，不会与周边的气动管路、传感器线路产生干涉，叉口的开口高度适配常用直径的对接销轴，能覆盖多数小型非标设备的连接需求。构件的壁厚设计做了等强度优化，

　　受力较大的叉口根部位置做了加厚处理，同时在非受力的内侧区域做了适当的挖槽减重，既保证了整体结构强度，又控制了构件自身重量，降低安装时的操作强度。在实际加工适配性上，该结构可直接通过常规的铣削加工一次成型，不需要复杂的工装夹具辅助，加工工序少，量产时的成本控制难度低，表面不需要做特殊处理，常规的发黑或镀锌即可满足车间内的使用防锈需求。这类构件在实际使用中，不需要额外的锁紧件即可实现可靠连接，在需要频繁拆装换型的工装工位、小型设备的快换模组端，能有效减少拆装操作的时间，降低操作人员的劳动强度，同时一体化的结构也减少了故障点，长期使用不需要频繁维护更换。
