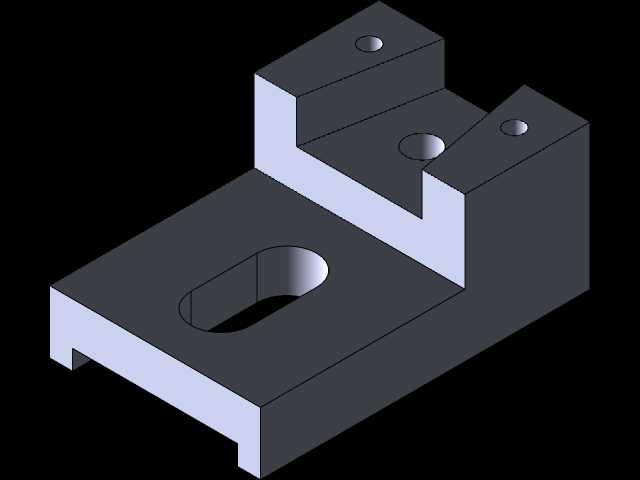

阶梯式带腰形孔安装定位支座结构

　　这类阶梯式带腰形孔的安装定位支座，多应用在轻工自动化生产线、小型专用机床的辅助定位工位，也常见于工装夹具的模块化搭建场景中，主要承担相邻功能部件的位置限定、承载支撑以及安装微调的作用。从结构设计逻辑来看，整体采用L型阶梯布局，底部设置通长腰形安装孔，能够在装配时沿孔长方向调整固定位置，抵消基座加工带来的位置公差，降低安装对位的难度，避免硬装配导致的部件内应力集中。上部的两级阶梯凸台分别设置圆形定位孔，可配合圆柱销或者紧定螺钉实现上方搭载的小型功能元件，比如传感器支架、小型导向块、挡停机构的精准定位，凸台的高度差是根据搭载部件的避让需求设计的，能够让相邻安装的元件不会出现运动干涉，

　　同时保证各部件的操作空间符合人机工程或者设备运行的安全间隙要求。从安装边界来看，底部支撑面为整面铣平结构，能够和安装基座的平面完全贴合，保证支撑的稳定性，不会因为接触面不平整出现受力倾斜的问题，腰形孔的宽度适配常规的内六角圆柱头螺钉尺寸，不需要额外加工沉头孔就能实现可靠压紧，上部三个定位孔的孔位公差按照IT7级精度设计，能够满足常规工装定位的重复定位精度要求，不需要额外做精密配磨就能达到使用需求。在实际选型应用中，这类支座不需要复杂的二次加工，直接通过标准紧固件就能完成装配，能够大幅缩短非标设备的装配调试周期，尤其是在小批量定制的自动化设备中，这类标准化的支撑定位件可以减少自制件的加工量，降低生产制造成本。

　　结构的壁厚设计充分考虑了切削加工的工艺性，所有转角处都预留了合理的退刀空间，不会出现加工死角，同时壁厚均匀，在进行表面处理或者热处理时不会因为应力不均出现变形问题，整体的受力路径从上部搭载部件的载荷通过阶梯凸台传递到底部支撑面，再通过安装螺钉分散到设备基座上，没有应力集中的薄弱截面，在常规的静态支撑或者低频微动的工况下，能够长期保持结构精度，不会出现形变导致的定位偏移问题。
