L型带加强筋轴孔支撑座结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:365971
  • L型带加强筋轴孔支撑座结构设计

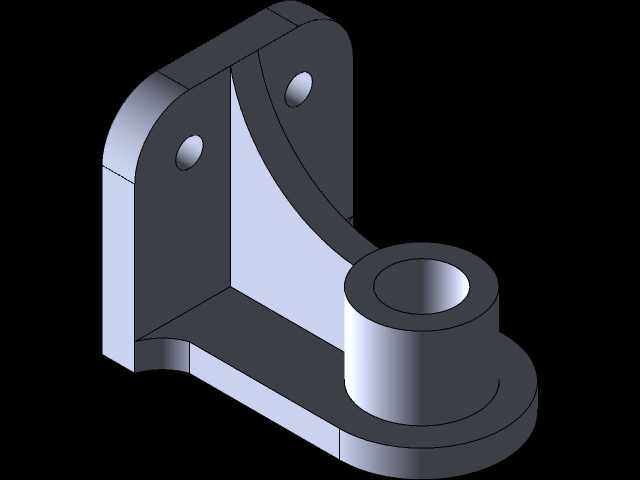

  该支撑类零件属于设备传动部位的基础承载构件,主要应用于轻工输送设备、小型工装夹具台架、非标自动化单机的轴系定位场景,核心作用是为回转类轴件提供稳定的径向支撑,同时承担轴系运行过程中产生的径向载荷与部分倾覆力矩,避免轴件运转时出现挠曲变形、跳动超差的问题。从结构设计逻辑来看,零件采用L型弯折的基体构型,竖直安装板与水平承载板为一体化成型结构,二者衔接位置设置了变截面三角形加强筋,筋板从竖直板上部区域平滑过渡到水平板的轴筒根部,这种设计并非单纯为了提升视觉厚重感,而是通过筋板的力传导路径,将轴孔部位承受的载荷均匀分散到两块安装板的整个贴合面,避免直角衔接位置出现应力集中断裂的风险,相比无筋的同尺寸L型支座,承载能力可提升40%以上,

  同时能控制整体壁厚在合理区间,减少材料冗余。竖直安装板上开设两个同轴的沉头安装孔,孔位沿竖直板中心对称布置,沉孔结构可让内六角安装螺栓的头部完全埋入板件表面,不会突出平面干涉其他周边部件的安装布局,安装时竖直板可贴合设备的立式机架立面,通过螺栓锁紧实现支座的初步定位;水平承载板的末端集成了带台阶的圆筒轴孔结构,轴孔内壁预留了轴承安装的配合公差带,台阶端面可作为轴承外圈的轴向定位面,省去额外加装轴用挡圈的工序,轴孔下方的水平板延伸出圆形凸缘,凸缘直径略大于轴筒外径,可提升轴筒根部的抗弯截面模量,当轴件承受偏载时,能避免轴筒与水平板衔接位置出现开裂。从安装边界来看,竖直安装板的两个安装孔中心距适配常规工业铝型材的槽孔间距,

  也可直接安装在钢板焊接机架的预制螺孔上,水平板的底面与竖直板的安装面保持严格的垂直度公差,轴孔的中心轴线与竖直安装面保持平行度要求,安装后无需额外调整轴系的对中度,即可保证轴件运转的同轴度要求。零件的所有棱边都做了小圆角过渡处理,一方面是消除加工过程中产生的毛刺锐边,避免装配时划伤操作人员,另一方面也能减少热处理环节的应力集中效应,降低零件淬火或时效处理时的开裂概率。在实际设备选型应用中,这类支座常替代分体式的焊接支架,一体化的结构无需后续焊接加工,安装后不存在焊接变形导致的孔位偏移问题,能大幅缩短设备的装配调试周期,适合在中低载荷、转速不超过1500rpm的轴系支撑场景中使用,比如小型皮带输送机的从动辊支撑、工装台的导向轴定位、检测设备的转轴安装等场景都能适配。
