带安装螺杆的自行车制动闸块结构设计

日常通勤、山地骑行场景下的轮圈制动系统里，这类闸块是直接决定制动效能的核心接触部件，区别于碟刹系统的来令片结构，它直接作用于金属轮圈侧壁，通过螺杆结构与刹车夹器臂完成刚性连接，捏下刹把时夹器带动双侧闸块同步贴紧轮圈，靠摩擦阻力抵消轮组转动动能实现减速或驻车。

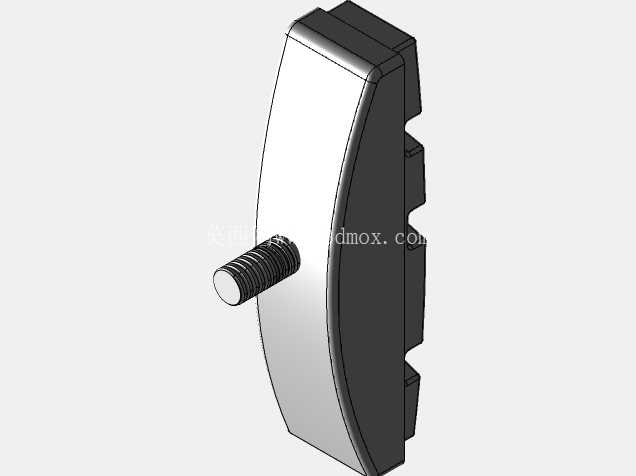

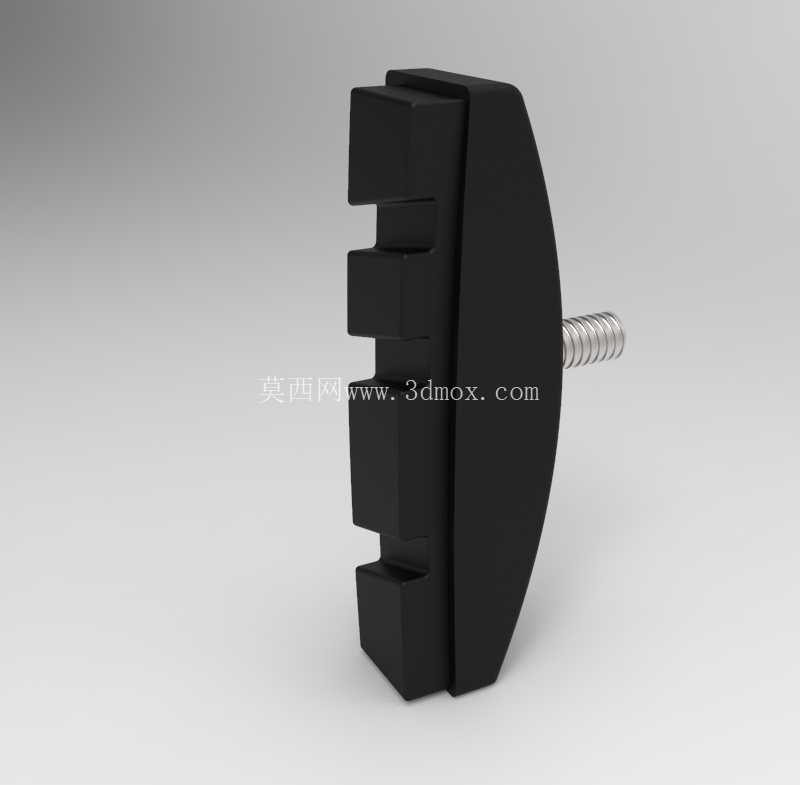

从实际使用的工况出发做结构设计时，首先要匹配常规圈刹夹器的安装边界：尾部伸出的M6标准螺纹螺杆长度控制在12mm，适配绝大多数民用通勤车、入门山地车的夹器安装孔位，安装时可通过调整螺杆拧入深度，配合锁紧螺母精准控制闸块与轮圈的间隙，避免出现蹭圈、制动偏磨的问题。闸块主体的摩擦段采用三段式凸起开槽结构，并非随意做的造型设计——每道横向凹槽的作用是在制动摩擦过程中，及时排走轮圈表面附着的泥沙、水渍，避免硬质沙粒卡在摩擦面与轮圈之间，造成轮圈侧壁异常磨损，同时开槽结构也能在连续制动产生高温时，预留一定的热膨胀空间，避免摩擦材料受热膨胀后卡滞轮圈。

摩擦块的外形轮廓做了弧形贴合设计，工作面的弧度与常规26寸、27.5寸、700C规格的轮圈侧壁弧度完全匹配，制动接触时能保证整个摩擦面均匀受力，不会出现局部压强过大导致的偏磨、制动异响问题。摩擦块背部的支撑基座采用硬质结构设计，与橡胶摩擦块通过硫化工艺结合为一体，避免长期制动受力后摩擦块与基座脱落，基座尾部的螺杆与基座本体采用嵌装注塑的方式固定，能承受制动时最大1200N的径向剪切力，满足紧急制动时的强度要求，不会出现螺杆断裂、闸块脱落的安全隐患。

设计过程中需要重点控制摩擦块的压缩量，橡胶材质的邵氏硬度控制在65-70度区间，硬度过高会导致制动时摩擦力不足、雨天制动效能衰减明显，硬度过低则会加快磨损速度，同时容易在轮圈表面留下黑色橡胶残留，增加轮圈清洁维护的成本。三段式凸起的每一块摩擦面都做了1mm的倒角处理，安装时即使存在微小的角度偏差，倒角结构也能避免闸块边缘剐蹭轮胎侧壁，减少轮胎侧壁被割伤的风险。

从安装维护的角度看，这类闸块的更换不需要专用工具，只需要松开夹器上的锁紧螺母，抽出旧闸块后穿入新件，调整好与轮圈的平行间隙后锁紧螺母即可完成更换，普通骑行者不需要专业维修知识就能自主操作。摩擦块的有效摩擦厚度设计为10mm，按照日常通勤每周骑行50公里的使用强度，正常使用寿命在8-12个月，当摩擦块磨损至剩余厚度2mm时，就需要及时更换，避免摩擦块背部的硬质基座直接接触轮圈，造成轮圈不可逆的磨损报废。

在结构校核阶段，需要重点验证螺杆与基座的连接强度，通过反复制动1000次的疲劳测试，检查螺杆是否出现松动、基座是否出现开裂，同时测试不同湿度、不同泥沙附着工况下的制动摩擦力，保证在雨天、泥泞路面骑行时，制动效能不会出现断崖式下降。摩擦块的非工作面做了流线型的弧面过渡，骑行过程中能减少风阻，同时避免泥水在闸块背部堆积，长期使用后不会出现泥沙卡滞夹器活动关节的问题。
