100立方多用途卧式储运罐结构设计

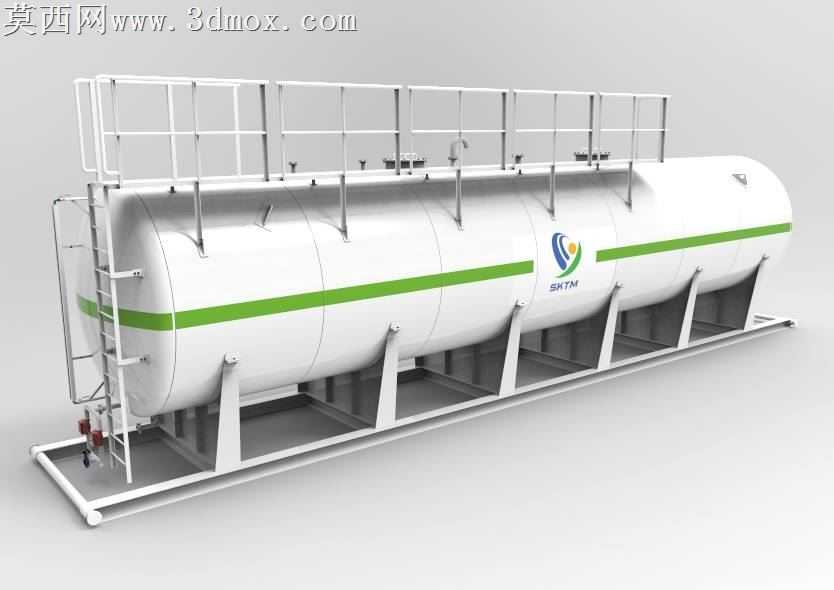

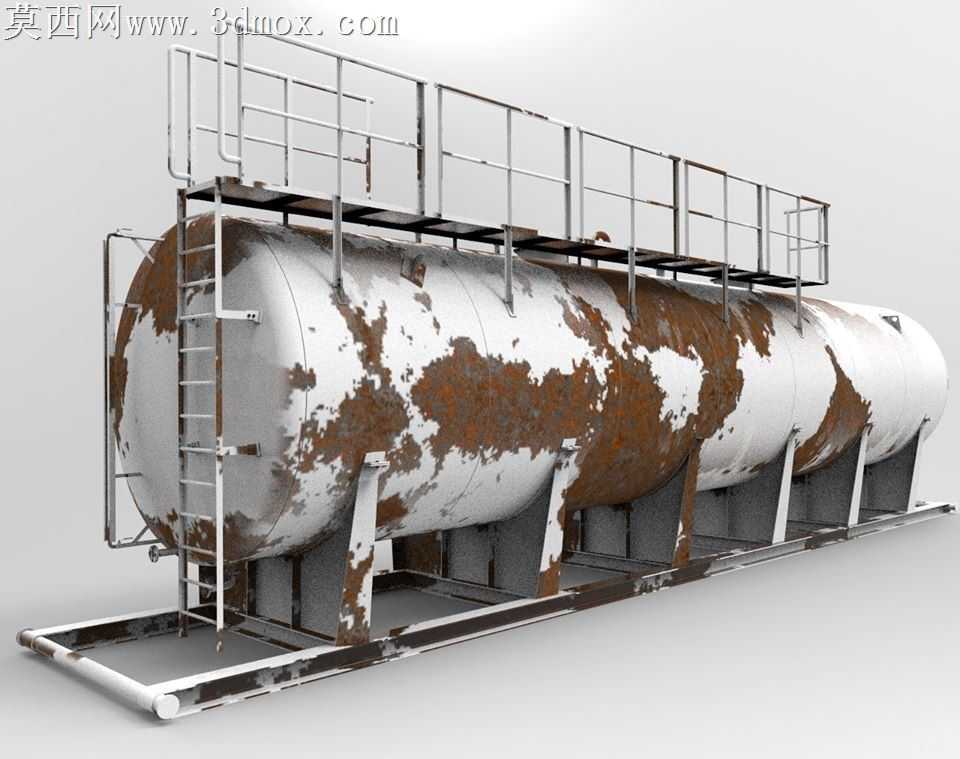

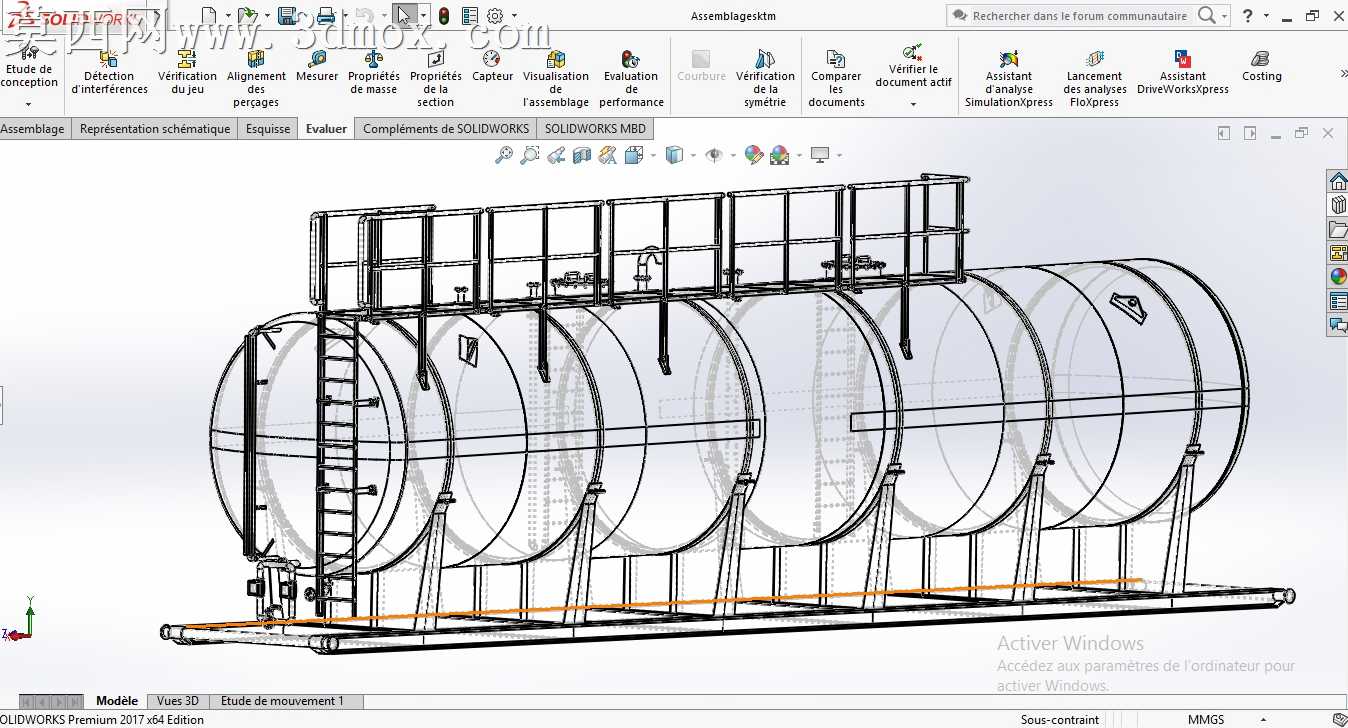

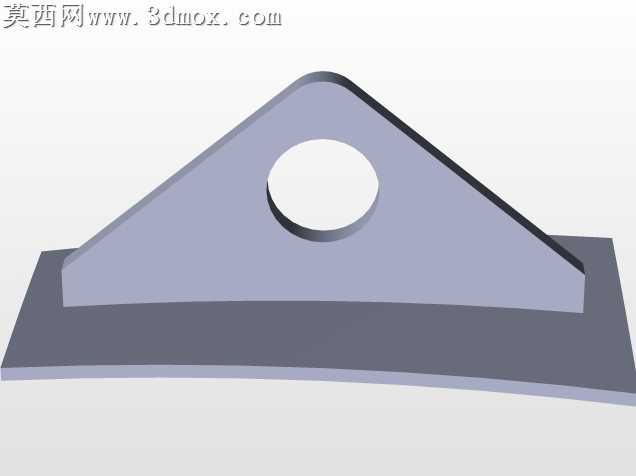

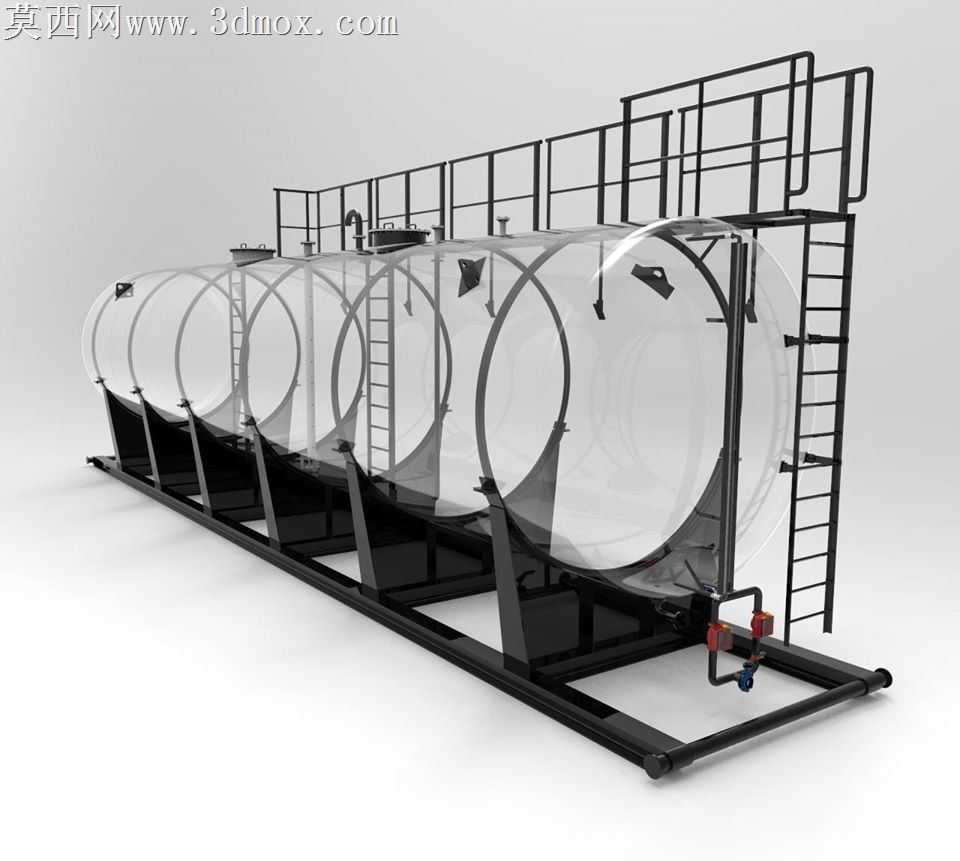

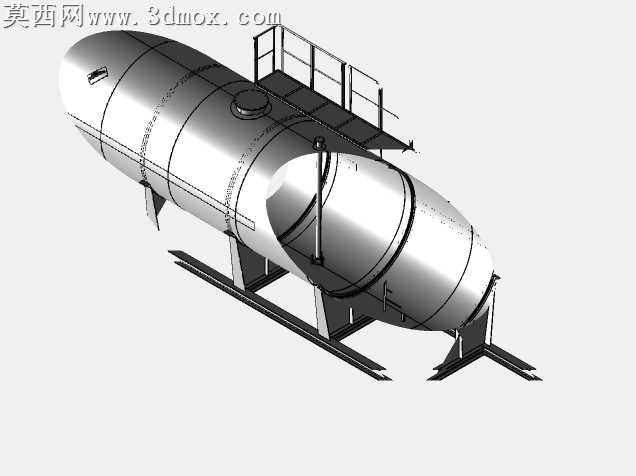

本作品为100立方米容积的多用途卧式储运罐三维设计，建模阶段采用参数化特征构建方式，先以旋转特征生成罐体主体的圆柱形筒体与两端标准椭圆封头，保证罐体承压结构的力学合理性，筒体壁厚参数依据常压液体储运的强度要求设定，避免材料冗余同时满足结构刚度需求。罐体外部沿周向设置绿色标识带，既起到视觉区分作用也可作为液位观测的辅助参考标识，顶部沿罐体轴向布置安全防护护栏，采用标准方管型材拼接建模，护栏高度符合工业操作平台安全规范，配套设置直爬梯连接罐体底部基座与顶部操作平台，爬梯踏步做防滑纹理处理，侧面加装防护笼结构，保障操作人员上下通行的安全。罐体底部采用多组鞍式支座支撑，支座与罐体接触位置做圆弧贴合处理，分散罐体承重应力，支座底部连接整体式滑移基座，适配储运过程中的安装固定与位移调整需求，罐体端部设置进出料阀门组、排污接口与安全附件接口，接口位置预留标准法兰连接结构，方便后续管路装配。材质设置上，罐体主体采用哑光白色工业防腐漆材质，还原钢制储运罐的真实外观质感，护栏、爬梯、支座等金属结构件采用银灰色金属材质，模拟碳钢型材的表面效果，基座部分做浅灰色防滑涂层材质区分。渲染阶段采用工业产品展示级布光，主光源从侧上方投射，清晰呈现罐体的曲面轮廓与结构细节，辅助光源补全暗部结构，避免支座、爬梯等位置出现死黑区域，添加柔和的环境反射效果，让金属材质的质感表现更真实自然。设计过程中充分考虑多用途适配需求，罐体内部结构做通用化设计，可兼容水、燃料等不同性质液体的存储运输需求，所有外部附件的位置排布符合工业操作习惯，顶部操作平台预留足够的检修操作空间，阀门接口位置兼顾操作便利性与管路排布合理性，整体结构完整无缺失，可直接用于方案展示、结构校核与后续工程深化设计参考。
