双层堆叠式IBC吨桶金属支撑框架结构

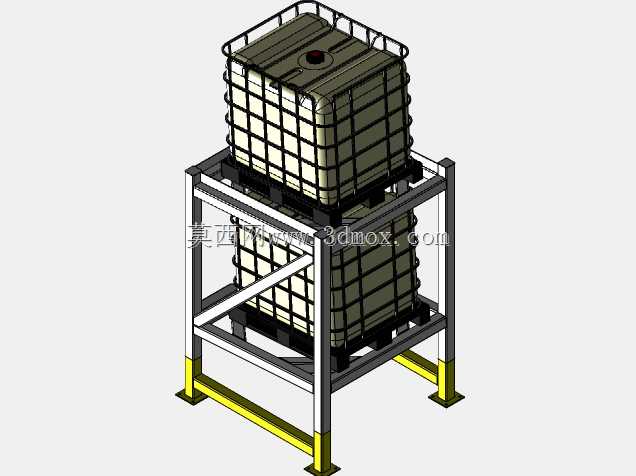

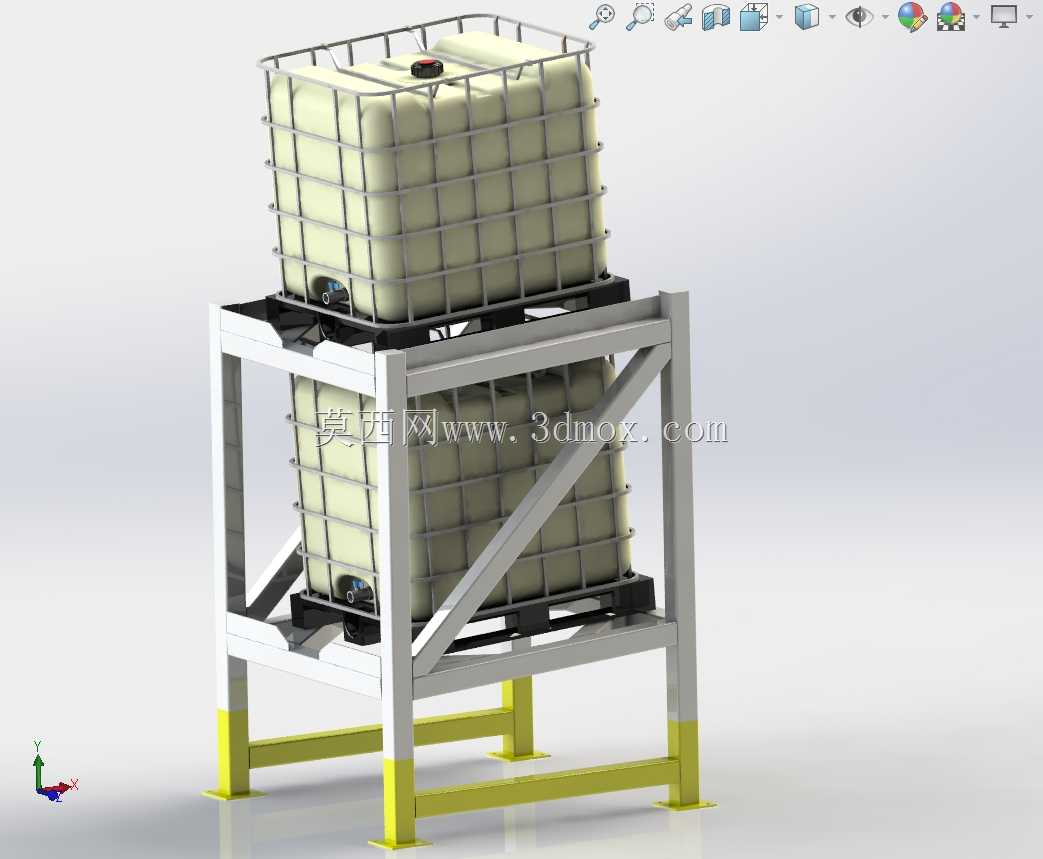

　　在化工原料仓储、车间物料周转、散装液体储运场景中，IBC吨桶的空间利用率一直是现场布局优化的核心痛点，常规单层放置的吨桶会占用近一倍的地面面积，对于厂房租金成本高、仓储空间有限的生产型企业来说，定制适配的双层堆叠支撑框架是压缩仓储占地、提升单位面积存储容量的直接方案。这套金属框架的设计完全围绕IBC吨桶的实际使用需求展开，没有多余的装饰性结构，所有型材选型、连接节点、支撑点位都经过载荷校核。框架主体采用矩形钢管焊接成型，底部支腿做了加高的黄色防滑耐磨处理，既可以适配叉车货叉的插入高度，也能避免车间地面水渍、油污长期侵蚀支腿根部的焊缝，延长整体结构的使用寿命。斜向支撑的布置没有采用常规的满焊斜撑模式，

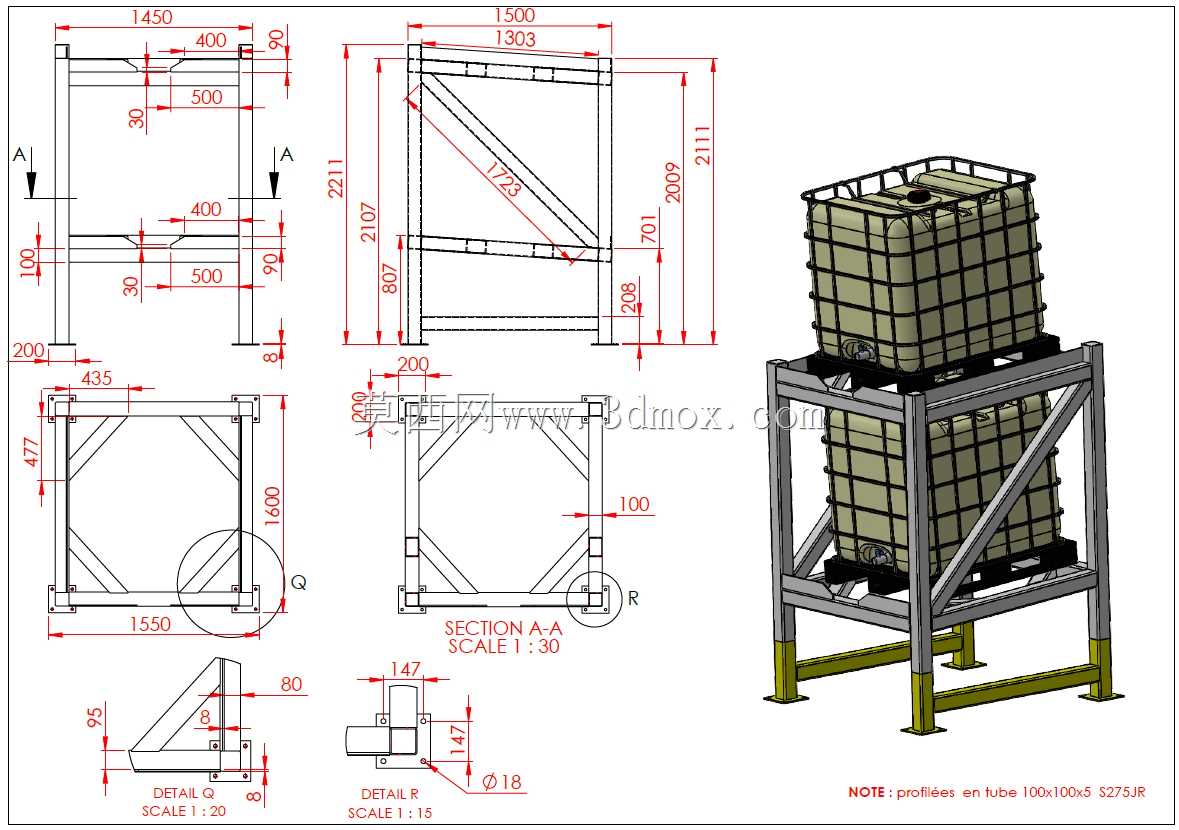

　　而是在框架受力最大的侧立面设置交叉斜撑，既保证了整体框架的抗扭刚度，避免上层吨桶装载满料后出现框架侧倾变形，也留出了足够的操作空间，方便操作人员对接吨桶底部的放料阀门，不需要额外拆除结构件就能完成接料、换桶操作。上层的承载托盘做了与吨桶底部托盘完全匹配的定位卡槽，吨桶放置后不会因为叉车搬运晃动、地面震动出现移位滑落的风险，卡槽边缘做了圆弧过渡处理，避免吊装放置吨桶时磕碰桶体底部的塑料结构。从安装边界来看，这套框架的整体宽度适配标准1200*1000规格的IBC吨桶，整体高度控制在两层吨桶堆叠后不超过常规厂房2.8米的净高限制，支腿的安装 footprint 与单个吨桶的占地尺寸完全一致，不需要额外预留安装空间，

　　直接放置在硬化地面上即可使用，不需要打膨胀螺栓固定，方便后续根据仓储布局调整随时移位。设计过程中重点考虑了载荷分布，上层框架的承载梁直接对应吨桶底部的四个受力支点，避免出现梁体跨中受载过大出现下挠变形的问题，所有焊接节点都做了焊后打磨处理，去除焊渣与尖锐边角，避免现场操作时划伤操作人员或者刮破吨桶的塑料外壁。在实际使用场景中，这套框架既可以用于车间内部的原料暂存，将常用的切削液、清洗剂、生产用液态原料双层存放，释放一半的地面空间用于布置生产设备或者物流通道，也可以用于成品仓库的散装液体成品存储，提升仓库的容积率；对于需要临时周转液态物料的户外临时堆场，框架的镀锌防腐处理也能适应短期户外存放的需求，

　　不会因为短时间淋雨出现锈蚀掉漆的问题。框架底部预留了四面进叉的空间，不管是手动液压叉车还是机动叉车都可以从任意方向叉取整个框架连带上层吨桶进行移位，不需要额外的吊装设备配合，适配绝大多数生产车间的现有物流装备，不需要为了使用这套框架额外采购专用搬运设备。在结构细节上，上层护栏的高度刚好卡在吨桶上部加强筋的位置，既不会遮挡吨桶顶部的注料口，方便操作人员开盖注料、查看液位，也能对上层吨桶形成侧向约束，避免出现侧翻风险。
