带钢构操作平台的板框式废水压滤装置

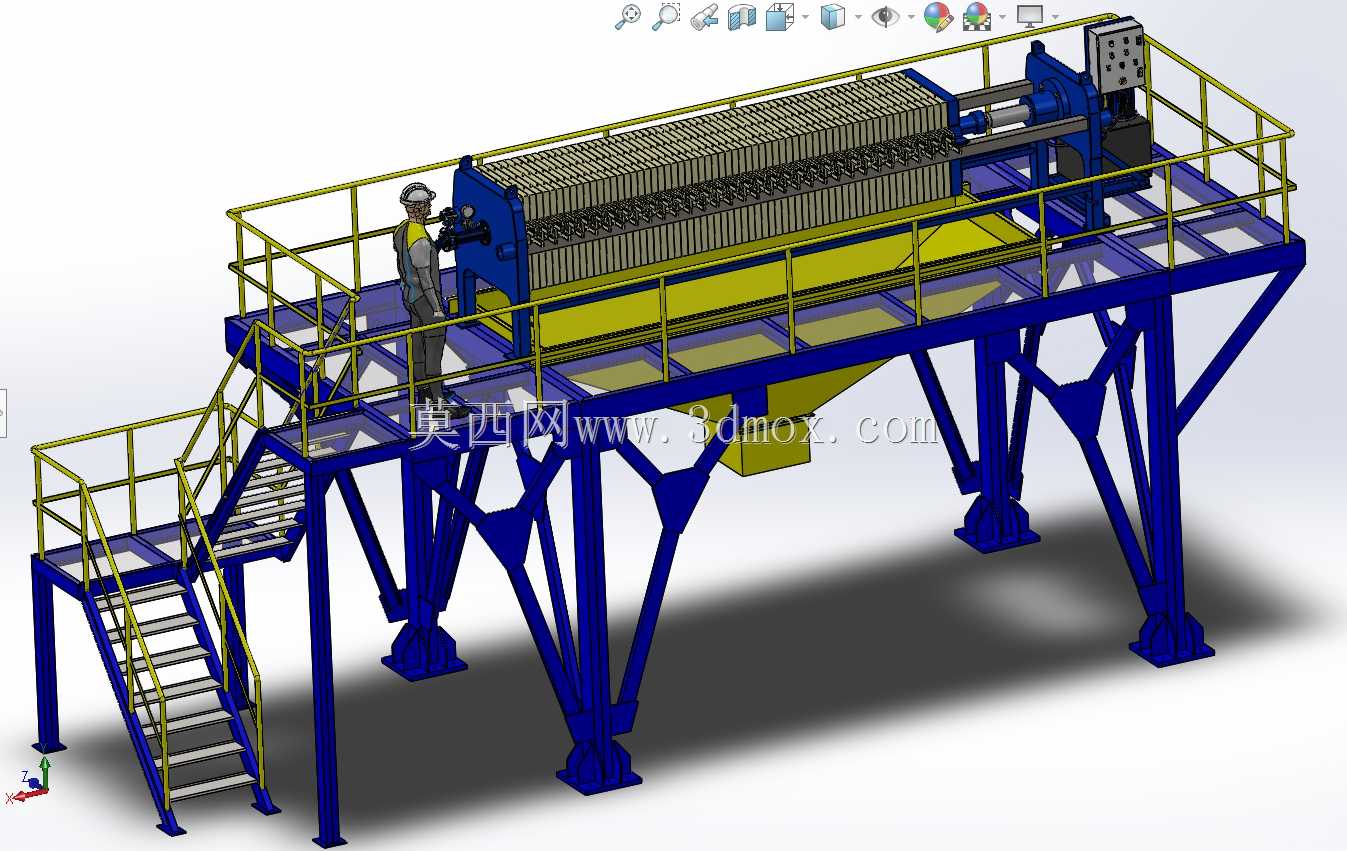

　　这套带钢制操作框架的板框压滤设备，主要面向工业废水处理环节的固液分离工序，常见于表面处理、化工、冶金、食品加工等产生高含固率废水的生产场景，核心作用是将废水中的悬浮污泥、废渣通过加压过滤形成含水率较低的滤饼，实现固液两相分离，降低后续废水处理的负荷，同时便于固体废弃物的归集转运。整套设备的结构设计围绕现场落地使用的全流程需求展开，没有冗余的装饰性结构，所有构件都服务于功能实现与安装运维的便利性。主体过滤单元采用板框堆叠结构，滤板沿主梁水平排布，压紧端配置液压驱动机构，可提供稳定的压滤压力，保证滤饼成型的均匀性，避免跑料漏液；滤板下方设置倾斜的集液斗，过滤后的清液可沿斗壁汇入指定排液管路，

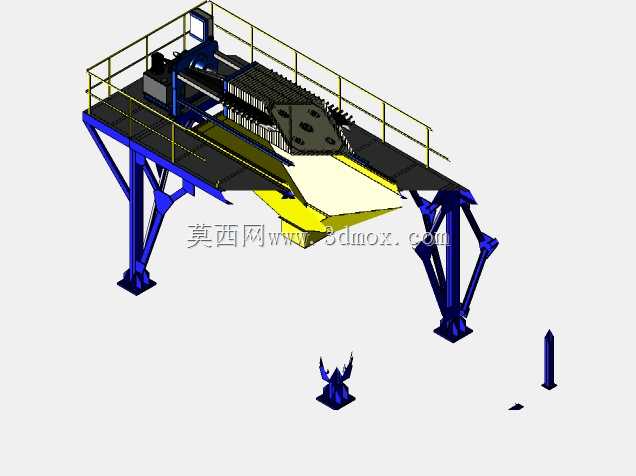

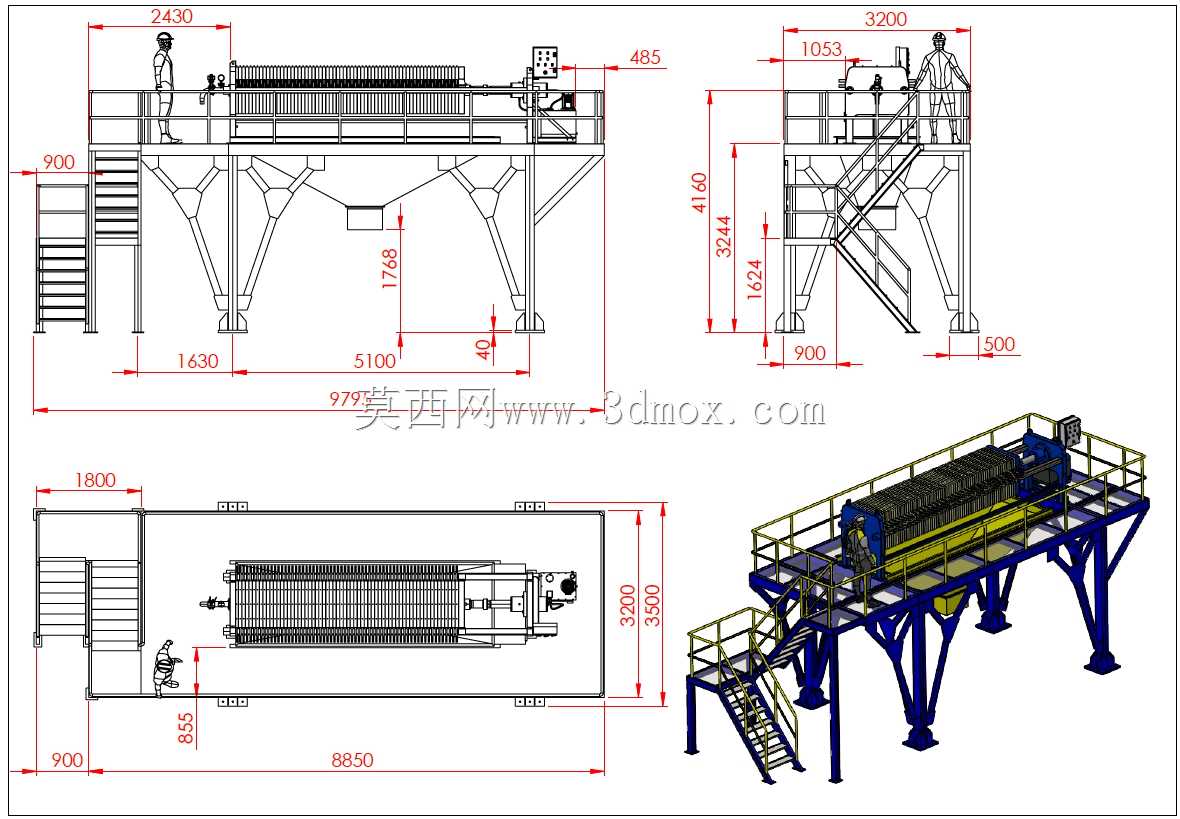

　　滤饼卸落时也能顺着斗体滑落到下方的接料输送设备或暂存容器，无需额外增设导料结构。配套的钢制操作平台采用型钢焊接框架，支腿设计为斜撑加强结构，可承受设备运行时的动载荷以及操作人员巡检、换布、操作时的静载荷，平台护栏高度符合工业操作防护要求，踢脚板与栏杆间隙满足安全规范，避免工具或人员坠落风险；侧面设置的斜爬梯踏步采用防滑花纹板，梯段倾角控制在人员上下舒适且节省占地的区间，梯侧扶手连续设置，直达操作平台平面。设计阶段充分考虑了现场安装的边界条件，整套设备的支腿底部预留了地脚螺栓安装孔位，可直接与混凝土基础预埋板配焊或螺栓固定，平台与压滤主机的连接位置采用螺栓装配结构，方便运输时分段拆解，进场后再快速组装，避免整体运输超宽超高的问题。

　　设备的电控箱布置在平台端部的操作位旁，操作人员站在平台上即可完成压紧、保压、卸压、拉板卸饼的全流程操作，视线可覆盖整个滤板排布区域，便于观察滤布状态、漏液情况以及滤饼卸落状态。滤板的排布间距经过优化，保压时滤板间密封面贴合紧密，拉板卸饼时相邻滤板的间隙足够让滤饼顺利脱落，不会出现卡料情况；主梁采用加厚型钢焊接，长期承受压紧力不会出现下挠变形，保证滤板对齐精度，延长滤布与密封件的使用寿命。平台的台面采用花纹钢板铺设，预留了滤板维护的操作空间，更换滤布或检修液压站时，操作人员有足够的作业空间摆放工具、拆装部件，不需要额外搭设临时脚手架。液压站布置在主机压紧端的平台下方，既节省平台操作空间，又能通过平台台面遮挡上方落灰落渣，

　　同时预留了检修门，日常维护时可直接从侧面接近液压阀组、管路与油箱。整套结构的受力传递路径清晰，压滤作业时的压紧反力直接通过主机主梁传递到两端的支撑座，再传导到平台框架与基础，操作平台的载荷通过支腿直接传导到地面，不会额外对压滤主机产生附加应力，避免长期运行出现结构变形。在设备选型适配时，可根据处理量调整滤板的数量与规格，对应的平台长度可随主机尺寸同步调整，支腿高度可根据现场接料设备的高度需求做适配，满足不同厂房、不同工艺线的安装高度要求。
